3/4 дюйма в мм: диаметр трубы и резьбы

Три четверти дюйма при обычном переводе единиц — это 19,05 мм. Но в сантехнике обозначение «3/4 дюйма» чаще является условным размером трубы или резьбы, поэтому наружный диаметр детали не обязан равняться 19,05 мм. Именно смешение линейного перевода и трубного стандарта становится причиной большинства ошибок при покупке фитингов.

Для резьбового соединения 3/4″ ориентируются на стандарт резьбы и фактический наружный диаметр около 26 мм, а для пластиковой трубы смотрят её маркировку в миллиметрах. Сопоставлять детали только по показанию линейки нельзя.

Короткий ответ: 3/4 дюйма = 19,05 мм как длина. В обозначении труб и фитингов 3/4″ — условный проход или размер резьбы; измеренный наружный диаметр будет другим.

Почему 3/4 дюйма — это 19,05 мм

Один международный дюйм равен ровно 25,4 мм. Чтобы перевести дробь, умножают 25,4 на 3 и делят на 4:

25,4 × 3 / 4 = 19,05 мм.

Так переводят толщину, длину, размер крепежа или диагональ, если обозначение действительно является линейной величиной. Для трубной резьбы этого вычисления недостаточно.

Что означает 3/4 дюйма на трубе

Исторически дюймовое обозначение трубы связано с условным проходом, а не с прямым измерением внешней стенки. Наружный диаметр должен оставаться совместимым с резьбой, а внутренний меняется вместе с толщиной стенки.

• 19,05 мм — математический перевод длины 3/4 дюйма.
• Около 20 мм — условный проход, который часто соответствует обозначению DN 20.
• Около 26 мм — ожидаемый наружный диаметр распространённой цилиндрической трубной резьбы 3/4″.
• Другие значения возможны у труб из разных материалов, потому что их маркируют по наружному диаметру или по системе производителя.

Значения «20» и «3/4» часто соседствуют в карточках переходников, но это не доказывает совместимость с любой трубой 20 мм.

Трубная резьба и обычная дюймовая резьба

У резьбы важен не только номинальный размер. Нужно знать профиль, шаг, угол, форму — цилиндрическую или коническую — и стандарт. Американская NPT и распространённая трубная резьба BSP не считаются взаимозаменяемыми только потому, что обе подписаны 3/4″.

• G 3/4 обычно обозначает цилиндрическую трубную резьбу.
• R 3/4 применяют для конической наружной трубной резьбы в соответствующей системе.
• NPT 3/4 относится к другому стандарту с иным профилем и шагом.
• Накидная гайка со штатной прокладкой герметизируется иначе, чем резьба с уплотнительным материалом.

Принудительно соединённые разные стандарты могут зацепиться на несколько витков, но не обеспечат надёжную геометрию и герметичность.

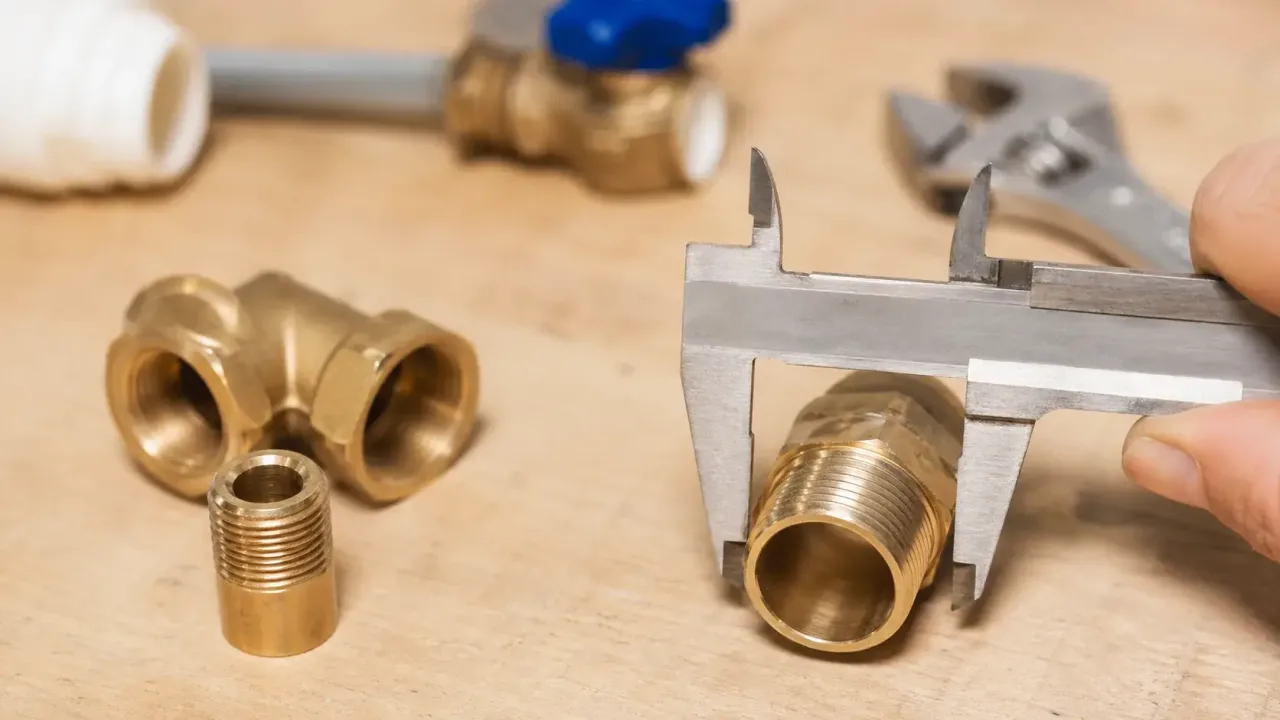

Как измерить резьбу штангенциркулем

1. Очистите резьбу от старого уплотнения и загрязнений.
2. Измерьте наружный диаметр по вершинам наружной резьбы.
3. Для внутренней резьбы измерьте доступный диаметр губками прибора, учитывая меньшую точность такого способа.
4. Определите шаг резьбомером либо сравните несколько витков на известной длине.
5. Сверьте диаметр и шаг с таблицей нужного стандарта.
6. Проверьте, цилиндрическая резьба или коническая.

Рулетка годится только для грубой оценки. Разница между соседними трубными размерами невелика, поэтому для покупки переходника лучше взять деталь с собой или записать всю маркировку.

Как подобрать фитинг для металлической трубы

Сначала определите стандарт и состояние существующей резьбы. Старый оцинкованный участок может быть покрыт краской, коррозией и остатками льна, из-за чего измерение завышается. Повреждённые витки не исправляют чрезмерным количеством уплотнителя.

• сверьте обозначение на кране, фильтре или счётчике;
• уточните наружная или внутренняя резьба нужна с каждой стороны;
• проверьте, где формируется уплотнение;
• учтите температуру, давление и среду;
• не смешивайте несовместимые металлы без предусмотренного перехода.

Как связаны 3/4 дюйма и пластиковая труба

Полипропиленовые, полиэтиленовые и металлопластиковые трубы часто маркируют по наружному диаметру в миллиметрах. Переход «труба 20 мм × резьба 3/4″» означает два разных параметра одного фитинга, а не равенство 20 мм и 3/4 дюйма.

Чтобы подобрать деталь, запишите:

• материал и тип трубы;
• её наружный диаметр и толщину стенки;
• способ соединения — пайка, пресс, компрессия или резьба;
• размер и тип резьбы на ответной детали;
• условия работы системы.

Шланг 3/4 дюйма — какой это размер

У садовых шлангов обозначение обычно относится к номинальному внутреннему диаметру, но фактические размеры зависят от конструкции и толщины стенки. Муфту выбирают по системе соединителей и заявленному размеру шланга, а не пытаются совместить её с трубной резьбой без переходника.

Частые ошибки при переводе

• искать на резьбе диаметр ровно 19,05 мм;
• считать трубу 20 мм полной заменой любой детали 3/4″;
• путать внутренний и наружный диаметр;
• не различать цилиндрическую и коническую резьбу;
• соединять BSP и NPT по совпавшей надписи;
• измерять поверх краски и уплотнения;
• покупать фитинг без проверки пола резьбы — наружной или внутренней.

Как проверить соединение после сборки

1. Осмотрите, не перекошена ли резьба.
2. Убедитесь, что деталь вошла без чрезмерного усилия и не упёрлась неверно.
3. Используйте уплотнение, разрешённое для типа соединения и среды.
4. Подавайте давление постепенно.
5. Проверьте стык сухой салфеткой.
6. Повторите осмотр после нескольких циклов работы.

Газовые линии и ответственные системы нельзя собирать только по интернет-таблице. Тип резьбы, материал, герметик и проверку должен определить квалифицированный специалист.

Итог

В обычной арифметике 3/4 дюйма — ровно 19,05 мм. В сантехнике эта запись обозначает номинальный трубный размер, поэтому наружный диаметр резьбы будет примерно 26 мм. Для покупки фитинга определите стандарт, тип резьбы, способ уплотнения и маркировку самой трубы.
