Армирование монолитной плиты: диаметр, шаг и расчёт арматуры

Для перекрытия и фундаментной плиты действуют разные нагрузки и модели работы. Универсальная рекомендация «арматура 12 мм с шагом 200 мм» может оказаться как избыточной, так и опасно недостаточной.

Какие исходные данные нужны до расчёта

Сначала определяют назначение конструкции. Плита перекрытия работает между стенами, балками или колоннами; фундаментная плита взаимодействует с грунтом и воспринимает усилия от всего здания; плита по грунту может быть не несущим фундаментом, а основанием пола.

Для проектировщика собирают:

• размеры плиты, пролёты и толщину;
• схему опирания и расположение стен, балок, колонн;
• постоянные нагрузки от перегородок, стяжек, оборудования и отделки;
• временные эксплуатационные нагрузки;
• класс бетона и арматуры;
• проёмы, отверстия, лестницы, каналы и закладные;
• условия влажности и агрессивности среды;
• для фундамента — инженерно-геологические данные и нагрузки здания.

Не следует заменять геологию «средней несущей способностью почвы из интернета». Разные участки одного посёлка могут иметь торф, насыпной грунт, высокий уровень воды или неодинаковую толщину слабого слоя.

СП 63.13330.2018 требует устанавливать количество верхней и нижней продольной арматуры плиты в соответствии с действующими усилиями.

Из этого следует главный вывод: таблица диаметров — ориентир для чтения проекта, а не способ спроектировать плиту без расчётной модели.

Как устроена рабочая схема плиты

В пролёте обычной плиты перекрытия растяжение часто возникает у нижней грани, поэтому там работает нижняя арматура. Над опорами и колоннами знак изгибающего момента меняется, и важной становится верхняя арматура. В фундаментной плите распределение может быть иным из-за реакции грунта и нагрузок от стен.

Плоские плиты армируют в двух направлениях. Возле колонн отдельно проверяют продавливание, у краёв — анкеровку и крутящие моменты, вокруг проёмов — перераспределение усилий. Поэтому две одинаковые сетки по всей площади не всегда исчерпывают схему.

Как выбирают диаметр и шаг арматуры

Расчёт даёт требуемую площадь рабочей арматуры на метр ширины плиты — As,req. Затем проектировщик подбирает диаметр и шаг так, чтобы фактическая площадь была не меньше требуемой и одновременно выполнялись требования по минимальному армированию, расстояниям между стержнями, раскрытию трещин и анкеровке.

Площадь одного круглого стержня:

A = π × d² / 4,

где d — диаметр стержня. Площадь арматуры на метр при шаге s:

As = A × 1000 / s.

Например, один стержень диаметром 12 мм имеет площадь около 113 мм². При шаге 200 мм на метр приходится пять стержней, то есть примерно 565 мм²/м. Это арифметика подбора, а не доказательство, что такого армирования достаточно для конкретной плиты.

Почему меньший шаг не всегда лучше

Слишком редкие стержни хуже распределяют трещины и могут нарушать нормативные ограничения. Но чрезмерно густая сетка тоже создаёт проблемы: бетон трудно уложить между стержнями, появляются пустоты, невозможно выдержать защитный слой и разместить пересечения, нахлёсты и закладные.

По СП для плит максимальное расстояние между осями продольных стержней ограничено: при толщине до 150 мм — не более 200 мм, при большей толщине — не более 1,5h и не более 400 мм. Это верхний конструктивный предел, а расчёт может потребовать меньший шаг.

Какой диаметр арматуры нужен

Диаметр выбирают не отдельно от шага. Одну требуемую площадь можно набрать более тонкими стержнями с частым шагом или более толстыми с редким. На выбор влияют трещиностойкость, монтаж, анкеровка, минимальный радиус изгиба и доступность позиции.

Не заменяйте проектную арматуру произвольно. Переход с частых тонких стержней на редкие толстые при равной суммарной площади меняет распределение трещин и узлы анкеровки. Любая замена согласуется с проектировщиком.

Минимальное армирование и защитный слой

Для изгибаемых железобетонных элементов СП задаёт минимальный процент продольной растянутой арматуры — 0,1% расчётной площади бетонного сечения. Но применять эту цифру как окончательный подбор нельзя: по прочности и трещиностойкости часто требуется больше.

Защитный слой — расстояние от поверхности бетона до ближайшей поверхности арматуры. Он обеспечивает совместную работу, анкеровку и защиту стали. Его величина зависит от типа конструкции, условий эксплуатации, роли арматуры и диаметра. Фиксаторы выбирают под проектный слой; обломки кирпича и древесины не подходят, потому что дают нестабильную высоту и дефекты бетона.

Перед бетонированием проверяют:

• нижняя сетка стоит на штатных фиксаторах;
• верхняя сетка удерживается устойчивыми поддерживающими элементами;
• расстояние до опалубки соответствует проекту;
• стержни не лежат на гидроизоляции или грунте;
• нахлёсты и анкеровка расположены в предусмотренных зонах;
• проходы коммуникаций не перерезали рабочие стержни;
• сетка не смещается при хождении и подаче смеси.

Как посчитать количество стержней для закупки

Когда диаметр, шаг и схема уже заданы проектом, можно посчитать теоретическую длину. Для равномерной сетки число стержней поперёк размера B:

N = floor(B / s) + 1.

Формулу применяют к каждой зоне отдельно. Если крайние стержни имеют заданный отступ, сначала из общего размера вычитают два отступа. Для двух сеток результат удваивают, но локальные усиления, выпуски и П-образные элементы считают отдельными позициями.

Теоретическая масса одного метра стержня приближённо определяется как:

m = d² / 162, кг/м.

Для диаметра 12 мм это около 0,888 кг/м. При закупке массу сверяют с сортаментом и спецификацией проекта.

Расчётный пример объёма, а не несущей способности

Пусть проект уже назначил плиту 6 × 8 м, две сетки в двух направлениях, шаг 200 мм и диаметр 12 мм. Крайние отступы для упрощённого примера не учитываем; фактическую раскладку нужно брать из чертежа.

Стержни длиной 8 м размещаются поперёк стороны 6 м:

• 6000 / 200 + 1 = 31 стержень;
• длина одного слоя: 31 × 8 = 248 м.

Стержни длиной 6 м размещаются поперёк стороны 8 м:

• 8000 / 200 + 1 = 41 стержень;
• длина одного слоя: 41 × 6 = 246 м.

Одна сетка содержит около 494 м, две — 988 м. Теоретическая масса основной равномерной арматуры диаметром 12 мм составит примерно 988 × 0,888 = 877 кг.

В это число не входят нахлёсты, анкеровка, обрамление проёмов, усиление над опорами, выпуски и технологический запас. Их нельзя добавлять одним универсальным процентом: берите длины из ведомости стержней и проекта.

Перекрытие, фундаментная плита и плита по грунту — не одно и то же

Монолитная плита перекрытия

Здесь критичны пролёты, опоры, прогиб, трещиностойкость, верхнее армирование над опорами и продавливание у колонн. Перегородку нельзя без проверки переносить в середину пролёта только потому, что сетка выглядит мощной.

Монолитная фундаментная плита

Схема зависит от распределения нагрузок здания и реакции основания. Под несущими стенами могут понадобиться дополнительные стержни или утолщения. Расчёт без геологии не учитывает осадки и неоднородность грунта.

Плита пола по грунту

Она может работать как пол на подготовленном основании и не быть фундаментом дома. Здесь важны уплотнение основания, швы, локальные нагрузки и усадочное трещинообразование. Нельзя автоматически переносить её армирование на фундаментную плиту или наоборот.

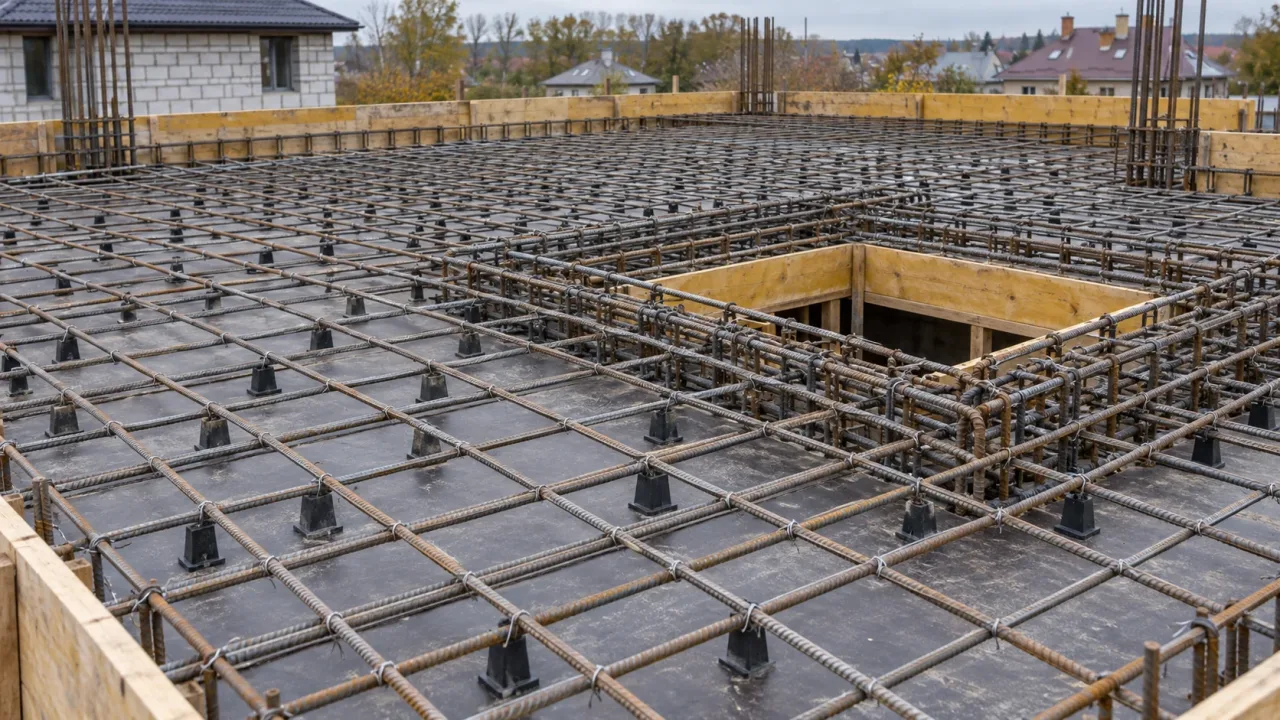

Монтаж арматурного каркаса на объекте

Стержни очищают от загрязнений, мешающих сцеплению, и раскладывают по маркировке чертежа. Вязка должна удерживать геометрию при бетонировании; сама вязальная проволока не заменяет рабочую арматуру. Сваривать соединения можно только там, где это допускают проект и класс арматуры.

Последовательность контроля:

1. Проверить оси, опалубку, отметки и гидроизоляцию.
2. Разложить нижнюю сетку с фиксаторами защитного слоя.
3. Установить дополнительное нижнее усиление по чертежу.
4. Поставить поддерживающие каркасы и верхнюю сетку.
5. Смонтировать усиления над опорами, вокруг колонн и проёмов.
6. Увязать закладные и проходки без самовольной резки стержней.
7. Выполнить исполнительные фотографии с масштабом и принять скрытые работы.

Во время подачи бетона нельзя ходить непосредственно по сетке и подтягивать её крюком «на глаз». Используют настилы и контролируют положение фиксаторов. Смещённая к середине плиты нижняя арматура теряет расчётную рабочую высоту.

Частые ошибки и стоп-критерии

• подбор диаметра только по толщине плиты;
• одна сетка там, где проектом предусмотрены верхняя и нижняя;
• отсутствие верхнего усиления над опорами;
• обрыв стержней у проёма без обрамления;
• одинаковые нахлёсты всех стержней в одном сечении;
• опирание сетки на кирпич, щебень или гидроизоляцию;
• замена диаметра и шага без перерасчёта;
• резка готового каркаса ради трубы или трапа;
• слишком густая арматура, мешающая укладке бетона;
• отсутствие приёмки до заливки.

Остановите работы, если фактические опоры и проёмы не совпадают с проектом, арматура поставлена другого класса, нельзя выдержать защитный слой, грунт размок или опалубка деформируется. До бетонирования исправить каркас несравнимо проще, чем усиливать готовую плиту.

Как проверить результат до заливки

Сверяют не «похожесть на схему из интернета», а каждую позицию с рабочими чертежами: диаметр, шаг, длину, число стержней, отметку сетки, зону нахлёста и форму дополнительных элементов. Удобно промаркировать проверенные зоны мелом и сделать фотографии с рулеткой.

Итоговый критерий — каркас соответствует проекту, устойчив, имеет заданный защитный слой и не конфликтует с закладными. Если расчётной схемы и ведомости нет, сначала заказывают проектирование, а не арматуру.
