В чем измеряется напряжение и что такое вольт

Электрическое напряжение измеряется в вольтах, сокращённое русское обозначение — В, международное — V. Напряжение показывает разность электрических потенциалов между двумя точками: именно между точками, поэтому вольтметр или мультиметр подключают параллельно участку цепи.

Вольты нельзя путать с амперами и ваттами. Амперы характеризуют электрический ток, ватты — мощность, а омы — сопротивление. Эти величины связаны, но не заменяют друг друга.

Для бытовой проверки запомните: напряжение измеряют между двумя точками, ток — через цепь, а сопротивление — только на обесточенном участке. Неверно установленный щуп мультиметра может вызвать короткое замыкание.

Что такое один вольт

Один вольт — единица электрического потенциала и напряжения в Международной системе единиц. Через другие единицы его можно представить как один джоуль энергии на один кулон заряда. Для бытового пользователя важнее практический смысл: источник создаёт разность потенциалов, способную вызвать ток в замкнутой цепи.

Напряжение, ток, мощность и сопротивление

• Напряжение, В. Разность потенциалов между точками.
• Ток, А. Скорость переноса электрического заряда через проводник.
• Сопротивление, Ом. Свойство участка препятствовать току.
• Мощность, Вт. Скорость передачи или потребления энергии.

Для простой нагрузки постоянного тока мощность можно оценить как произведение напряжения на ток. В цепях переменного тока с двигателями и электроникой появляются коэффициент мощности и другие условия, поэтому одной формулы может быть недостаточно.

Что означают мВ и кВ

• 1 милливольт (мВ) — одна тысячная вольта.
• 1 вольт (В) — основная единица.
• 1 киловольт (кВ) — тысяча вольт.

При выборе диапазона мультиметра учитывают порядок ожидаемого значения. Если прибор не имеет автоматического выбора, начинают с диапазона выше предполагаемого и затем уменьшают его для удобного показания.

Постоянное и переменное напряжение

Батарейки и аккумуляторы обычно дают постоянное напряжение, которое на приборе обозначают V с прямой и пунктирной линиями либо DC. Бытовая электросеть использует переменное напряжение — режим V с волнистой линией либо AC.

Выбор неправильного режима даёт неверное показание. Особенно опасно измерять сеть, когда щуп установлен в токовый вход: фактически прибор может замкнуть точки через внутреннюю цепь.

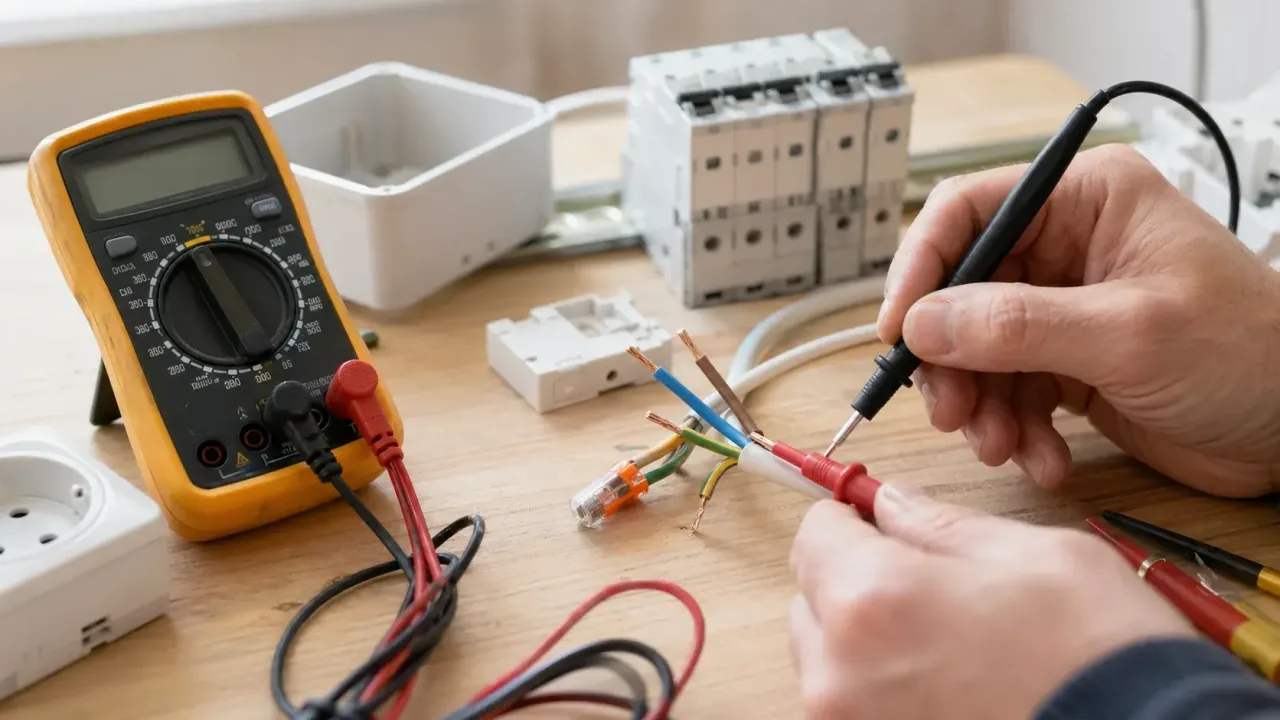

Чем измеряют напряжение

Используют вольтметр или мультиметр в режиме измерения напряжения. Осциллограф нужен, когда важна форма сигнала во времени, но это отдельный прибор и методика.

• проверьте категорию безопасности и допустимое напряжение прибора;
• осмотрите изоляцию щупов и защитные бортики;
• чёрный провод установите в общий вход COM;
• красный — во вход с обозначением напряжения, не тока;
• выберите AC или DC и безопасный диапазон;
• держите пальцы за защитными упорами щупов.

Как измерить напряжение батарейки

1. Уточните ожидаемое постоянное напряжение по маркировке батарейки.
2. Поставьте щупы в COM и V.
3. Выберите режим DC V и подходящий диапазон.
4. Коснитесь чёрным щупом минуса, красным — плюса.
5. Считайте значение после стабилизации.

Знак минус перед числом обычно означает, что полярность щупов перепутана. Напряжение без нагрузки не всегда показывает реальную ёмкость или состояние аккумулятора: под нагрузкой оно может заметно просесть.

Как измеряют напряжение в розетке

Работа с сетевым напряжением опасна. Для неё нужен исправный прибор подходящей категории, целые щупы и понимание схемы. Новичку безопаснее использовать квалифицированного электрика, особенно если розетка повреждена, мокрая, искрит или находится в старой проводке.

Общие условия безопасной проверки:

• прибор и щупы рассчитаны на сетевое напряжение;
• красный щуп находится во входе V, а не A или mA;
• выбран режим переменного напряжения;
• руки и пол сухие;
• металлическая часть щупов не касается друг друга;
• корпус розетки не повреждён.

Почему в сети пишут 220 и 230 вольт

В разговорной речи бытовую сеть часто называют «220 вольт». Номинальное значение и допустимые отклонения определяются действующими стандартами и условиями сети. Фактическое показание меняется во времени и не обязано быть ровно одним числом.

Если техника отключается, лампы заметно меняют яркость или измерение сильно отклоняется, не пытайтесь исправлять ввод самостоятельно. Зафиксируйте время и значение исправным прибором и обратитесь к электрику или сетевой организации.

Почему напряжение есть, а прибор не работает

• напряжение исчезает под нагрузкой из-за плохого контакта;
• оборван нулевой или другой рабочий проводник;
• сработала внутренняя защита прибора;
• напряжение измерено относительно неподходящей точки;
• источник даёт нужное число без способности обеспечить ток;
• неисправен кабель, выключатель или сам потребитель.

Индикаторная отвёртка может показать наличие потенциала, но не заменяет полноценное измерение и проверку цепи под безопасной контролируемой нагрузкой.

Что такое падение напряжения

Провод и контакты имеют сопротивление, поэтому под током часть напряжения теряется на пути к нагрузке. Чем больше ток, длиннее линия и хуже соединение, тем заметнее падение. Измерение исправной розетки без нагрузки может выглядеть нормальным, а после включения мощного прибора значение снизится.

• нагрев вилки, клеммы или розетки;
• изменение яркости ламп при запуске техники;
• нестабильная работа двигателя;
• разница показаний без нагрузки и под нагрузкой;
• запах перегретой изоляции или потемнение контакта.

Нагрев и запах — причина немедленно отключить линию. Поиск слабого контакта в щите и скрытой проводке поручают электрику.

Почему мультиметр показывает «фантомные» вольты

Высокоомный цифровой прибор способен зарегистрировать наведённое напряжение на отключённом или незадействованном проводе, который проходит рядом с работающей линией. Число на экране ещё не подтверждает способность источника отдать заметный ток.

Отличить наводку от опасного питания можно только подходящим методом и прибором с учётом категории сети. Не замыкайте провод на землю и не проверяйте его лампочкой: такая импровизация опасна.

Что означает 12 В, 24 В и 220–230 В на технике

Маркировка входа показывает, на какое напряжение рассчитано устройство. Нужно учитывать также AC или DC, полярность, допустимый ток и тип разъёма. Блок питания с подходящими вольтами, но неверной полярностью или недостаточным током, может не работать или повредить устройство.

1. Сверьте напряжение.
2. Проверьте постоянный или переменный ток требуется.
3. Для DC найдите обозначение полярности.
4. Убедитесь, что источник способен дать требуемый ток.
5. Сопоставьте размер и распиновку разъёма.

Ошибки при работе с мультиметром

• измерять напряжение с красным щупом во входе тока;
• выбирать режим сопротивления на включённой цепи;
• касаться оголённых частей щупов;
• использовать прибор с треснувшим корпусом;
• превышать допустимый диапазон и категорию;
• путать AC и DC;
• делать вывод о безопасности только по нулю на дисплее.

Итог

Напряжение измеряется в вольтах и всегда определяется между двумя точками. Для измерения мультиметр подключают параллельно и выбирают правильный режим AC или DC. Вольты показывают не ток и не мощность, поэтому для оценки оборудования дополнительно смотрят амперы, ватты, полярность и условия работы цепи.
