Дефлектор для вентиляции: принцип работы и выбор

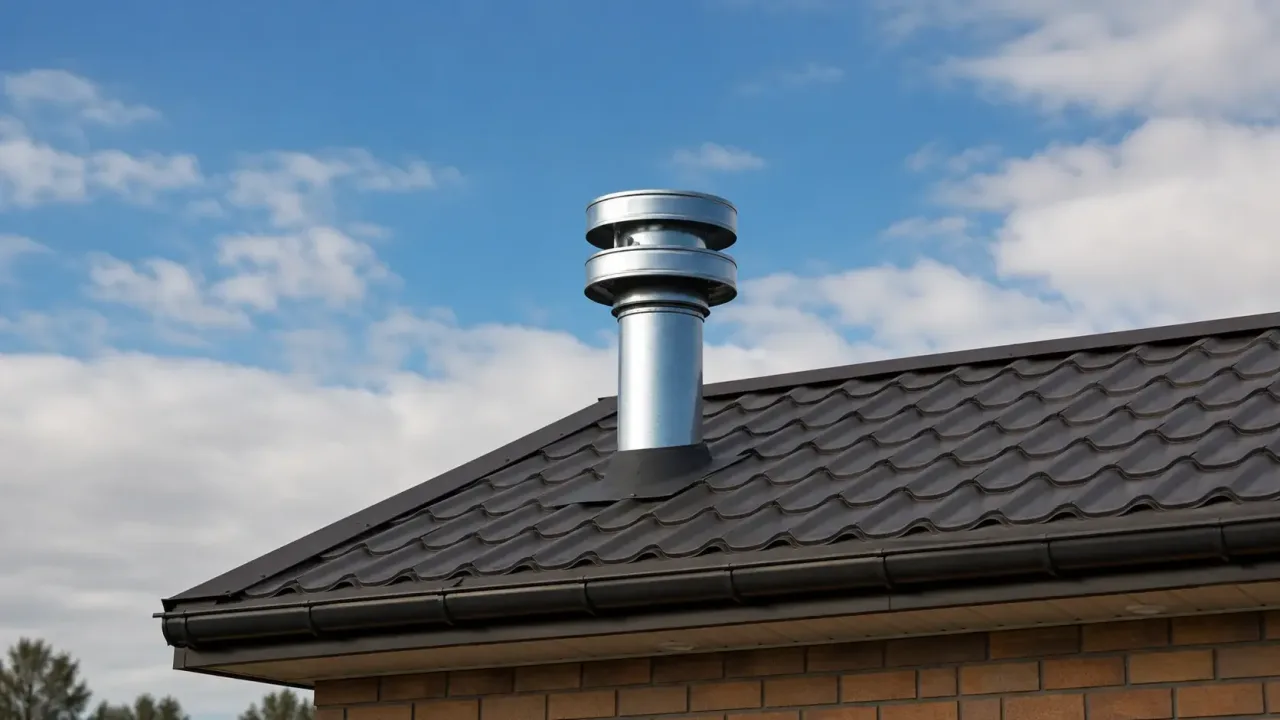

Вентиляционный дефлектор — это оголовок вытяжного канала, который использует ветер для создания пониженного давления у выхода. На исправной естественной вытяжке он может уменьшить влияние некоторых направлений ветра и усилить удаление воздуха. Но в штиль дефлектор не становится вентилятором, а при отсутствии притока, засоре или слишком узком канале не исправляет систему.

Выбирать устройство нужно не только по диаметру патрубка. Сначала определяют назначение канала, измеряют фактическое сечение, проверяют свободный приток и тягу при разной погоде, затем сравнивают аэродинамические характеристики, сопротивление, защиту от осадков, обслуживание и допустимый способ крепления. Для дымохода, газохода и фановой канализации действуют другие требования: вентиляционный дефлектор нельзя переносить на них автоматически.

Дефлектор использует доступную энергию ветра, а не создаёт постоянный расход. Если производитель обещает одну и ту же производительность в штиль и при сильном ветре без электропривода, это повод запросить протокол испытаний и график характеристик.

Как работает дефлектор

Ветер обтекает наружные поверхности устройства. Геометрия корпуса направляет поток так, чтобы возле выхода воздуховода возникала зона пониженного давления. Разность давления между помещением, каналом и оголовком поддерживает вытяжное движение.

Эффект меняется вместе с:

• скоростью и направлением ветра;
• формой крыши и положением оголовка;
• высотой и температурой воздушного столба в канале;
• сопротивлением решёток, поворотов и переходов;
• наличием приточных отверстий;
• плотностью дверей и окон;
• одновременной работой вытяжных вентиляторов и отопительных приборов.

ASHRAE в разделе об обтекании зданий отмечает, что ветер способен усиливать, ослаблять и даже разворачивать естественный поток. Поэтому насадку оценивают как часть всей системы, а не как отдельный «усилитель тяги» с постоянным процентом.

Чем дефлектор отличается от зонта и вентилятора

Простой зонт в основном закрывает выход от прямых осадков. Его широкая тарелка может создавать дополнительное сопротивление и непредсказуемо взаимодействовать с боковым ветром. Дефлектор имеет рассчитанные проходные зазоры и поверхности, формирующие поток.

Вентилятор сообщает воздуху механическую энергию и может поддерживать заданный расход при известном сопротивлении. Дефлектор работает пассивно и зависит от погоды. Ротационная турбина тоже вращается от ветра: наличие движения не делает её электровентилятором.

Когда дефлектор может помочь

Установка имеет смысл, если канал проходим, приток обеспечен, но работа заметно зависит от ветрового давления на крыше. Типичные признаки нужно подтвердить наблюдением, а не одной бумажной полоской.

• Тяга есть в штиль и при части направлений ветра, но слабеет при другом направлении.
• Оголовок попадает в зону завихрений за коньком или надстройкой, и проектировщик предлагает подходящее завершение канала.
• Канал имеет достаточное сечение, однако измерения показывают ветровую нестабильность.
• Нужна защита выхода от прямого попадания осадков без сильного уменьшения свободной площади.
• Существующий зонт создаёт неблагоприятное сопротивление, и его заменяют на испытанный терминал.

NIST в материалах по естественной вентиляции подчёркивает важность расположения вытяжной шахты выше близких препятствий и относительную независимость терминала от направления ветра. Это не означает, что любой высокий самодельный колпак даст одинаковый результат.

Когда покупать дефлектор рано

Сначала устраните очевидную причину, если:

1. При закрытых окнах и дверях тяга исчезает, а при открытии окна появляется — вероятно, не хватает притока.
2. Решётка, канал или оголовок забиты пылью, сеткой, гнездом, льдом или строительным мусором.
3. Воздуховод имеет длинный горизонтальный участок, много резких поворотов или сильное заужение.
4. Вытяжка выведена в холодный чердак, а не наружу.
5. Несколько помещений подключены с ошибкой и запах переходит между ними.
6. Мощная кухонная вытяжка или вентилятор создаёт разрежение и переворачивает другой канал.
7. Обратная тяга связана с работающим прибором с открытым горением.

Последний случай нельзя «лечить» экспериментом на крыше. Прекратите использование прибора, проветрите помещение и привлеките организацию, имеющую право проверять вентиляцию и дымоудаление.

Как проверить вентиляцию до покупки

Начните с доступных безопасных наблюдений. Не подносите пламя к решётке и не перекрывайте канал полиэтиленом.

• Очистите только съёмную решётку, не проталкивая мусор внутрь шахты.
• Проверьте, есть ли приточный зазор под дверью и работают ли приточные клапаны.
• Сравните поведение при закрытом и приоткрытом окне.
• Запишите дату, наружную температуру, направление и силу ветра по погодному сервису.
• Повторите наблюдение утром и вечером, в штиль и при ветре.
• Отметьте работу вентиляторов, вытяжки и отопительных приборов.
• Осмотрите доступную часть канала камерой только без выхода на незащищённую крышу.

Для решения о замене оголовка полезно не бытовое ощущение, а измерение расхода или скорости специалистом. Проверку начинают с притока, решёток и доступных участков канала, а выход на крышу оставляют человеку со страховкой и безопасным доступом.

Приток важнее формы колпака

Естественная вытяжка удаляет ровно столько воздуха, сколько может прийти взамен. Герметичные окна, закрытые межкомнатные двери и отсутствие клапанов превращают исправный канал в систему без источника воздуха.

Проверка с открытым окном — только диагностика, а не постоянная схема. Если она подтверждает нехватку притока, подбирают предусмотренные проектом клапаны и пути перетока. Нельзя решать проблему постоянным проветриванием котельной без учёта требований к прибору и безопасности.

Дефлектор ЦАГИ

Классический дефлектор типа ЦАГИ включает присоединительный патрубок, диффузор, наружную цилиндрическую обечайку и колпак. Симметричная форма рассчитана на обтекание ветром с разных направлений. Качество зависит от соблюдения геометрии и свободных зазоров.

При выборе важны не только буквы в названии:

• подтверждённый присоединительный размер;
• чертёж с габаритами и площадью проходов;
• аэродинамическое сопротивление;
• материал и толщина металла;
• способ соединения с круглым или прямоугольным каналом;
• доступ для очистки;
• допустимое назначение производителя.

Самодельное изменение высоты обечайки или уменьшение щели может превратить рабочую схему в обычную крышку с большим сопротивлением.

Дефлектор Вольперта—Григоровича

Это другая статическая аэродинамическая конструкция с диффузором и защитным колпаком. В каталогах названия иногда смешивают, поэтому ориентируйтесь на чертёж и испытанные характеристики, а не на маркетинговое обозначение.

Выбирайте между статическими моделями по конкретным данным:

1. Как меняется давление при разных направлениях ветра.
2. Каково сопротивление при отсутствии ветра.
3. Не уменьшается ли полезное сечение присоединения.
4. Как устройство ведёт себя при косом дожде и снегопаде.
5. Можно ли безопасно снять его для очистки.

Турбодефлектор

Ротационная головка привлекает видимым вращением. Поток ветра крутит лопасти, а геометрия турбины создаёт пониженное давление у выхода. В штиль она не обеспечивает гарантированный расход, а неподвижная турбина становится дополнительным элементом сопротивления.

Проверьте до покупки:

• минимальную скорость ветра для начала вращения;
• допустимую скорость и порывы;
• тип и ресурс подшипника;
• возможность замены подвижного узла;
• защиту от дождя и попадания птиц без мелкой быстро забивающейся сетки;
• поведение при отрицательной температуре и обледенении;
• шум и вибрацию;
• массу и ветровую нагрузку на трубу.

Если к устройству нельзя добраться для ежегодного осмотра, подвижная конструкция может оказаться хуже простого статического оголовка.

Как выбрать размер дефлектора

Номинал 100, 110, 125 или 160 мм может означать присоединение, но не гарантирует совпадение с наружным диаметром существующей трубы. Измерьте канал и получите чертёж изделия.

Диаметр самого вентиляционного канала выбирается по расчётному расходу и сопротивлению. Если этот этап не выполнен, сначала разберите материал о диаметре вентиляционной трубы в частном доме.

Почему нельзя заужать выход переходником

Уменьшение сечения повышает скорость в узком месте, но не создаёт бесплатную тягу. Одновременно растут местное сопротивление, шум и риск обмерзания. Итоговый расход может уменьшиться.

Переход допустим только как рассчитанная часть системы. Резкая самодельная вставка, на которую «удобно сел» дешёвый дефлектор, не является расчётом.

Где оголовок должен находиться на крыше

На крыше есть зоны положительного давления, разрежения и сильной турбулентности. Они меняются с направлением ветра, уклоном, коньком, парапетом, мансардой и соседним зданием. Универсальная фраза «на полметра выше конька» не подходит всем вентиляционным каналам.

Положение определяют проект и действующие требования для конкретной системы. Оголовок должен:

• выходить наружу, а не в чердачное пространство;
• не засасывать собственный выброс через окно или приточное отверстие;
• находиться вне неблагоприятной зоны за препятствием либо иметь рассчитанный терминал;
• позволять отвод конденсата и осадков без затекания в утепление;
• быть доступным для безопасного обслуживания;
• не создавать опасную снеговую или ветровую нагрузку на проходку.

Вентиляция, фановая труба и дымоход — не одно и то же

Фановый стояк выравнивает давление в канализации и выводит газы, поэтому его завершение выбирают по требованиям канализационной системы. Подробности собраны отдельно в статье о вентиляции канализации на крыше.

Дымоход и газоход работают с горячими продуктами сгорания и напрямую связаны с риском угарного газа и пожара. Насадка допускается только инструкцией отопительного оборудования и проектом. Ротационный вентиляционный дефлектор, пластиковый колпак или мелкая сетка на дымоходе могут быть недопустимы.

Конденсат и утепление канала

Тёплый влажный воздух охлаждается в неутеплённой трубе и образует конденсат. Дефлектор не заменяет теплоизоляцию и правильный отвод влаги. Вода может стекать обратно, замерзать в узких зазорах и блокировать подвижную турбину.

Проверьте:

• непрерывность утепления до кровельной проходки;
• отсутствие мостиков холода у металлического патрубка;
• уклон и предусмотренный сбор конденсата;
• герметичность пароизоляции вокруг проходки;
• следы воды на чердаке после оттепели;
• наледь на оголовке зимой.

Ветровая и снеговая нагрузка

Большой дефлектор увеличивает парусность. Тонкая высокая труба, закреплённая только в кровельном листе, может раскачиваться и разрушать герметизацию проходки. Крепление рассчитывают с учётом ветрового района, высоты и массы устройства.

Снег с верхней части крыши не должен ударять в трубу. Иногда требуется снегозадержание или перенос выхода, но эти решения влияют на кровлю и рассчитываются вместе. Не привязывайте растяжки к случайным саморезам покрытия.

Безопасный монтаж

Монтаж на высоте — работа с риском падения. Влажная металлочерепица, лёд, сильный ветер и приставная лестница на скате являются стоп-критериями. Для большинства готовых крыш безопаснее привлечь кровельщика с подходящими средствами доступа и страховкой.

До подъёма на крышу:

1. Соберите узел на земле и проверьте все зазоры.
2. Сверьте фактический патрубок и чертёж перехода.
3. Подготовьте коррозионно-стойкий крепёж одной системы.
4. Определите безопасный способ подъёма деталей без свободных рук.
5. Проверьте прогноз ветра и осадков.
6. Исключите случайный запуск вентилятора или выброс из канала.
7. Согласуйте герметизацию проходки с типом кровли.

Не становитесь на колпак, трубу или снегозадержатель и не работайте, высунувшись из мансардного окна без защищённой рабочей площадки.

Как проверить результат после установки

Одна проверка в ветреный день не доказывает стабильную работу. Составьте короткий журнал на несколько недель.

• Измерьте или зафиксируйте тягу до установки при известных условиях.
• Повторите проверку после монтажа тем же способом.
• Сравните штиль, слабый и сильный ветер с разных направлений.
• Отметьте шум, вибрацию, свист и запахи в помещениях.
• После дождя осмотрите канал и чердак на воду.
• После мороза проверьте лёд без выхода на опасную крышу.
• Убедитесь, что работа кухонной вытяжки не разворачивает поток.

Если нужна вентиляция погреба, оценивайте одновременно приточную и вытяжную трубы. Схема разобрана в материале о вентиляции погреба с двумя трубами.

Почему после установки стало хуже

Обслуживание дефлектора

Осмотр проводят после сезона сильных ветров, перед зимой и после случаев обледенения. Частоту уточняют по среде: рядом с деревьями, производственной пылью и птицами загрязнение идёт быстрее.

• проверяйте крепёж и отсутствие трещин;
• очищайте проходы без уменьшения проектных зазоров;
• удаляйте гнёзда только безопасно и с учётом сезона охраны птиц;
• осматривайте контакт разных металлов на коррозию;
• проверяйте подшипник ротационной модели по инструкции;
• не смазывайте узел случайным густым маслом, собирающим пыль;
• контролируйте герметизацию кровельной проходки.

Итоговый алгоритм выбора

1. Подтвердите, что это канал вытяжной вентиляции, а не фановый стояк или дымоход.
2. Обеспечьте приток и проверьте проходимость канала.
3. Зафиксируйте зависимость тяги от погоды и работы вентиляторов.
4. Возьмите фактическое сечение и проектный расход.
5. Выберите испытанный тип с понятной аэродинамической характеристикой.
6. Не уменьшайте свободное сечение случайным переходником.
7. Проверьте материал, обмерзание, обслуживание, массу и парусность.
8. Запроектируйте безопасное крепление и герметичную проходку.
9. После монтажа сравните работу в нескольких погодных режимах.
10. При обратной тяге рядом с горением остановите эксперимент и вызовите специалиста.

Правильно выбранный дефлектор способен стабилизировать исправную естественную вытяжку, когда её проблема действительно связана с ветром у оголовка. Он не заменяет расчёт канала, приток и диагностику: начинать выбор нужно в помещении, а не с понравившейся турбины на крыше.
