Диаметр полипропиленовых труб для отопления частного дома

Почему нельзя выбрать диаметр только по площади дома

Два дома одинаковой площади могут иметь разную тепловую нагрузку из-за утепления, климата, окон и вентиляции. Даже внутри одного дома магистраль от котла переносит суммарный поток, а ветвь к одному радиатору — только часть. Поэтому один размер на всю систему либо создаёт лишний объём и инерцию, либо ограничивает расход в нагруженном участке.

Слишком узкая труба приводит к росту скорости и сопротивления. Насосу приходится создавать больший напор, арматура может шуметь, а дальние приборы недополучают поток. Чрезмерно широкая дороже, занимает больше места, медленнее прогревается и усложняет монтаж, хотя сама по себе не гарантирует равномерного отопления.

В руководстве Aquatherm по проектированию PP-R подчёркивается, что подбор выполняют по внутреннему диаметру, скорости потока и потерям напора с учётом давления и температуры; одного номинального наружного размера недостаточно.

Наружный и внутренний диаметр полипропиленовой трубы

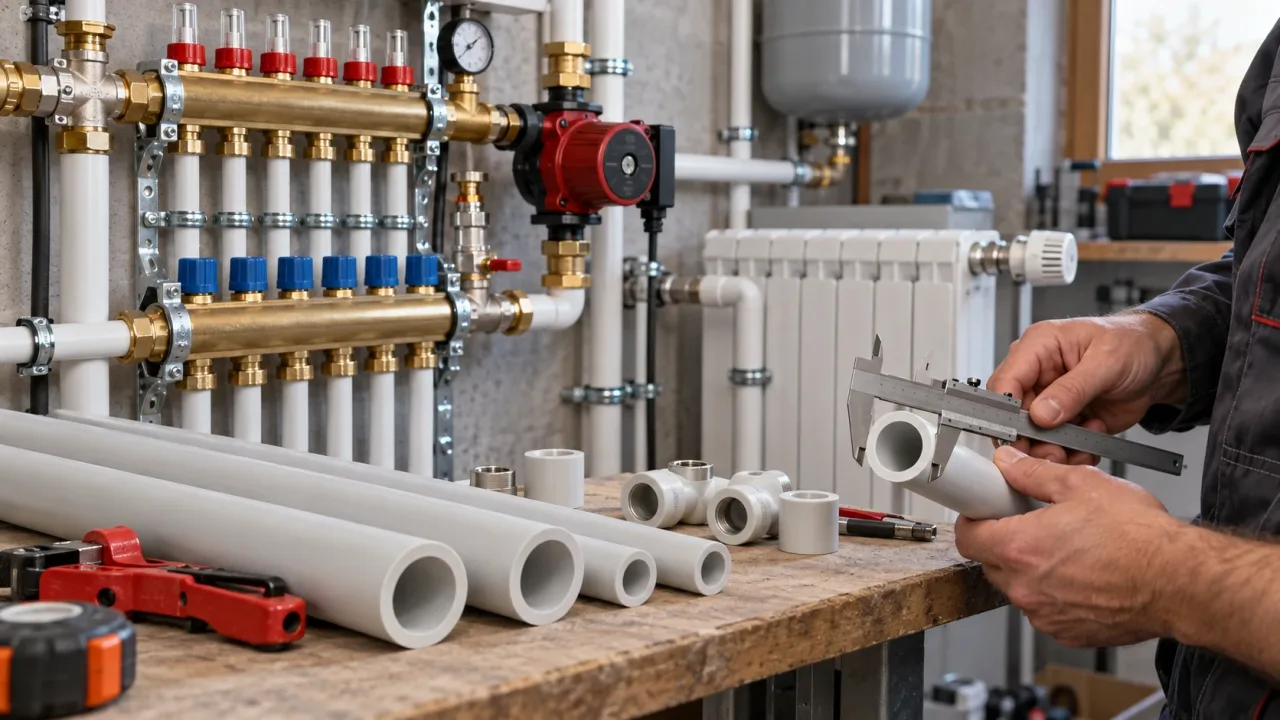

На маркировке PP-R обычно указан наружный диаметр. Реальный проход равен наружному диаметру минус две толщины стенки. У труб одного наружного размера стенка различается в зависимости от серии, SDR и наличия армирования. Поэтому условная «труба 25» у разных линеек может иметь разный внутренний диаметр и разную пропускную способность.

Для расчёта перепишите точную маркировку и откройте таблицу размеров производителя. Нельзя подставлять внутренний диаметр от похожей трубы другой марки.

Какие исходные данные нужны

До выбора труб подготовьте схему с длинами, приборами и арматурой. Для каждого участка нужны:

• расчётная тепловая нагрузка, кВт;
• температурный график и разность между подачей и обраткой;
• длина прямого и обратного трубопровода;
• число поворотов, тройников, клапанов и фильтров;
• внутренний диаметр выбранной серии;
• допустимая скорость и удельная потеря давления;
• характеристика циркуляционного насоса;
• рабочая температура и давление системы.

Теплопотери дома желательно рассчитывать по ограждающим конструкциям и вентиляции. Упрощённая оценка по площади годится только для предварительной сметы, но не для окончательного подбора труб и котла.

Как посчитать расход теплоносителя

Для воды объёмный расход можно оценить по формуле:

G = 0,86 × P / ΔT, где G — расход в м³/ч, P — тепловая мощность участка в кВт, ΔT — разность температур подачи и обратки в °C.

Например, участок должен передать 12 кВт при перепаде 20 °C. Расход составит:

G = 0,86 × 12 / 20 = 0,516 м³/ч.

Это расход именно данного участка. После тройника нагрузка и поток уменьшаются на мощность отделившейся ветви. Поэтому диаметр магистрали можно ступенчато уменьшать, если расчёт потерь и балансировка это подтверждают.

Для незамерзающего теплоносителя коэффициент отличается: теплоёмкость и вязкость раствора зависят от состава и концентрации. Подставлять формулу для воды без поправок нельзя; данные берут у производителя жидкости.

Как связаны расход, скорость и внутренний диаметр

Скорость определяется расходом и площадью прохода: v = Q / A. Отсюда внутренний диаметр можно предварительно оценить как d = √(4Q / πv), где расход Q переводят в м³/с. Но окончательный выбор делают по таблице потерь давления, потому что фитинги, шероховатость и длина контура влияют на насос.

Для примера возьмём расход 0,516 м³/ч, то есть примерно 0,000143 м³/с. При проектной скорости 0,5 м/с расчётный внутренний диаметр:

d = √(4 × 0,000143 / (3,14 × 0,5)) ≈ 0,019 м, то есть около 19 мм.

Это не означает автоматический выбор наружной трубы 20 мм. Нужно найти в каталоге вариант, у которого фактический внутренний проход не меньше расчётного, затем проверить удельные потери давления и суммарный напор по самому неблагоприятному кольцу.

Ориентировочная логика выбора участков

Ниже не готовая таблица «на все дома», а порядок проверки типичной двухтрубной системы.

Популярное правило «32 от котла, 25 по этажу, 20 к батарее» иногда совпадает с расчётом, но не является расчётом. Оно может быть избыточным для хорошо утеплённого небольшого дома и недостаточным для длинной магистрали с высокой нагрузкой.

Пример расчёта двухтрубной системы

Предположим, тепловая нагрузка дома 18 кВт, расчётный перепад 20 °C. Общий расход воды:

0,86 × 18 / 20 = 0,774 м³/ч.

Дом разделён на два крыла: первое 10 кВт, второе 8 кВт. После разделения расходы составят 0,43 и 0,344 м³/ч. В каждом крыле после подключения радиаторов поток уменьшается. Значит, начальная магистраль рассчитывается на 0,774 м³/ч, а ветви — на свои значения.

Дальнейший порядок:

1. Выбрать предварительные внутренние диаметры по допустимой скорости.
2. По таблице производителя найти потерю давления на метр.
3. Умножить её на длину подачи и обратки.
4. Добавить сопротивление фитингов, клапанов, фильтра, теплообменника и коллектора.
5. Проверить самое неблагоприятное циркуляционное кольцо.
6. Сопоставить расход и напор с рабочей точкой насоса, а не только с его максимальной цифрой.
7. Предусмотреть балансировку коротких и длинных ветвей.

Если после расчёта выбранный размер даёт чрезмерные потери, увеличивают проход или меняют схему. Если скорость слишком мала, проверяют, не завышен ли диаметр и сможет ли система удалять воздух в предусмотренных точках.

Диаметр для однотрубной и двухтрубной схемы

В двухтрубной системе каждый радиатор подключён между подачей и обраткой, а расход в магистрали уменьшается по мере разветвления. Это позволяет последовательно подбирать участки и балансировать приборы клапанами.

В однотрубной системе основной поток проходит через последовательные узлы, а работа каждого радиатора зависит от байпаса и сопротивления подключения. Слишком узкая магистраль или неверный байпас заметно нарушают циркуляцию. Такую схему нельзя рассчитывать как набор независимых подводок.

Коллекторная разводка имеет отдельные пары труб к приборам. Диаметр подводок часто одинаков, но коллектор, магистраль до него и насос выбирают по суммарному расходу одновременно работающих контуров.

Труба от газового котла: почему нельзя сужать сразу

Патрубок котла не диктует размер всей сети, но резко сужать проход непосредственно после теплообменника без расчёта нельзя. Котлу нужен минимальный расход, установленный производителем. Недостаточная циркуляция вызывает быстрый рост температуры, частые включения и ошибки перегрева.

Проверьте паспорт котла:

• минимальный и номинальный расход;
• допустимый перепад давления;
• встроенный насос и его характеристику;
• требования к грязевику и гидравлическому разделителю;
• допустимую схему для нескольких контуров;
• температуру подачи и ограничения для полимерных труб.

Если есть радиаторы и тёплый пол с разными температурами, нужен смесительный узел или гидравлическое разделение по проекту. Увеличение диаметра одной трубы не заменяет управление контурами.

Армирование и температурное удлинение

Для отопления применяют PP-R, рассчитанный производителем на нужные температуру, давление и срок службы. Армирование снижает линейное расширение, но труба всё равно удлиняется. Длинные прямые участки требуют правильных опор, скользящих креплений и компенсационных решений.

Трубу не зажимают жёстко между стенами. При скрытой прокладке предусматривают место для перемещения и защитную оболочку там, где это требует проект. Алюминиевый слой некоторых конструкций нужно зачищать или торцевать специальным инструментом; порядок зависит от типа трубы.

Как диаметр влияет на насос и шум

Насос выбирают по двум координатам: расходу и требуемому напору. Максимальный напор на коробке — это значение при почти нулевом расходе, а максимальная подача — при малом сопротивлении. Рабочая точка находится на пересечении характеристики насоса и сети.

Узкая труба с большим количеством фитингов сдвигает рабочую точку к меньшему расходу. Попытка поставить более мощный насос может увеличить шум клапанов и расход электричества, но не исправит ошибочную гидравлику. Сначала проверяют фильтр, балансировку, воздух и диаметры, затем настраивают насос.

Ошибки при монтаже PP-R

• Выбирать размер по наружному диаметру, не зная толщину стенки.
• Сужать проход наплывом при перегреве фитинга.
• Проворачивать детали после соединения.
• Игнорировать время нагрева и глубину вставки из таблицы инструмента.
• Ставить слишком много уголков вместо плавной трассы.
• Не учитывать линейное расширение.
• Замуровывать разъёмные соединения и обслуживаемую арматуру.
• Не промывать систему перед запуском.
• Не выполнять опрессовку по проектной процедуре.

Пайку выполняют исправным калиброванным инструментом. Срез должен быть перпендикулярным, детали — чистыми, глубина соединения отмечена заранее. Перегретый материал способен сузить внутренний проход, и внешне аккуратная труба станет местным сопротивлением.

Проверочный список перед покупкой

1. Есть расчёт теплопотерь и мощность каждого прибора.
2. Задан температурный график и перепад температур.
3. Для каждого участка посчитан расход.
4. Известен внутренний диаметр выбранной серии PP-R.
5. Проверены скорость и потери давления по таблицам производителя.
6. Сложены сопротивления прямых участков и арматуры.
7. Найдена рабочая точка насоса.
8. Учтены требования котла к минимальному расходу.
9. Предусмотрены балансировка, удаление воздуха и компенсация расширения.
10. Запланированы промывка и испытание до закрытия труб.

Итог

Правильный диаметр полипропиленовых труб для отопления частного дома получается из тепловой нагрузки и гидравлического расчёта. Наружные размеры 20, 25 и 32 мм — только варианты из каталога, а не готовая схема. Посчитайте расход каждого участка, переведите его в требуемый внутренний проход, проверьте потери давления и насос. Для сложной системы, нескольких этажей, длинных контуров или газового котла расчёт лучше поручить проектировщику: переделка скрытой разводки намного дороже проекта.
