Дренажная система вокруг дома: схема и монтаж

Дренаж вокруг дома собирает грунтовую воду и снижает её давление на фундамент. Он не заменяет водосток и ливневую канализацию: дождевую воду с крыши отводят отдельной системой. До монтажа определяют уклон, точку сброса, уровень воды и возможность обслуживания колодцев.

Когда нужен дренаж

Признаки проблемы — мокрый подвал, постоянная сырость у стен, вспучивание отмостки и вода в траншеях после дождя. Один симптом не доказывает необходимость кольцевого дренажа: сначала выясняют, не течёт ли водосток и не идёт ли вода от соседнего участка.

Если вода стоит выше подошвы фундамента, схема требует расчёта и безопасной точки сброса. Нельзя направлять её к соседнему дому или просто в яму рядом со стеной.

Схема и точка сброса

Перфорированная труба укладывается с уклоном и собирает воду через фильтрующую обсыпку. В углах и на длинных участках устанавливают смотровые колодцы. Они позволяют промывать систему и проверять уровень.

Сброс ведут в разрешённое место: канаву, накопительный колодец или систему с насосом — по рельефу и условиям участка. Перед началом убедитесь, что вода не будет возвращаться к фундаменту.

Труба, щебень и геотекстиль

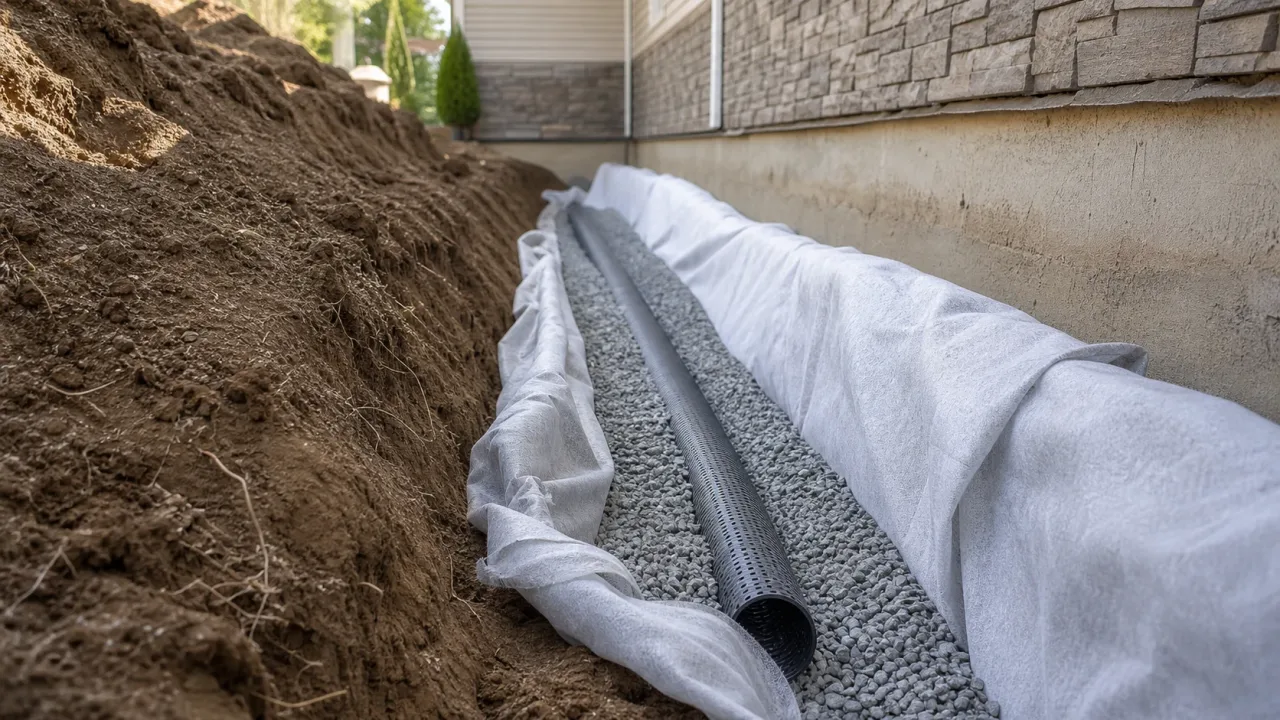

Используют трубу с перфорацией и подходящей жёсткостью, крупный чистый щебень и фильтрующий геотекстиль. Материал оборачивает слой так, чтобы мелкие частицы грунта не забивали щебень и отверстия.

Нельзя заменять щебень строительным мусором. Песок и глина быстро забивают фильтр. На глинистом грунте особенно важны правильная обсыпка и доступ для промывки.

Монтаж и контроль уклона

Траншею делают с безопасными откосами или креплением стенок. Дно выравнивают, уклон проверяют нивелиром или лазерным уровнем. После укладки трубы и колодцев систему промывают, затем засыпают слоями без смещения элементов.

Гидроизоляцию фундамента не повреждают. Обратную засыпку выполняют осторожно, а поверхность планируют так, чтобы дождь стекал от дома.

Ошибки и частые вопросы

Почему вода всё равно стоит?

Проверяют уклон, заиление, высоту выпуска, обратный приток и работу насоса. Дренаж не будет работать, если точка сброса выше трубы.

Чем дренаж отличается от ливневки?

Дренаж работает с грунтовой водой, ливневка — с дождевыми потоками и водостоками. Их можно связать только по рассчитанной схеме.

Нужно ли обслуживать систему?

Да, колодцы осматривают, а трубы промывают при снижении пропускной способности. Засыпанная без колодцев система почти не ремонтируется.

Дренаж вокруг дома проектируют от точки сброса к фундаменту: сначала определяют, куда вода сможет уйти самотёком или насосом, затем назначают отметки труб. Траншея без рабочего выпуска превращается в накопитель рядом со зданием.

Дренаж, ливнёвка и гидроизоляция: разные задачи

• Дренаж понижает уровень воды в грунте и отводит влагу, поступившую к подземной части здания.
• Ливневая канализация принимает воду с кровли, от дождеприёмников и твёрдых покрытий.
• Вертикальная планировка направляет поверхностный сток от дома, а не к цоколю.
• Отмостка ограничивает проникновение осадков непосредственно у стены.
• Гидроизоляция защищает конструкцию, но сама по себе не отводит накопившуюся воду.

Эти системы работают совместно, но их не объединяют в одну перфорированную трубу без расчёта. При ливне кровельный сток способен перегрузить фундаментный дренаж и подать воду обратно к стенам.

Когда дренаж действительно нужен

• в подвале или подполье появляется вода;
• грунтовые воды сезонно подходят к подошве фундамента;
• дом стоит на склоне и принимает верховой подземный сток;
• вода долго держится у стен после дождя и снеготаяния;
• глинистая обратная засыпка образует у фундамента водосборный «карман»;
• проект подвала предусматривает пристенный дренаж и приямок.

Сырые стены не всегда означают высокий уровень грунтовых вод. Причиной бывают короткие водостоки, обратный уклон грунта, протекающий ввод коммуникаций, конденсат или авария водопровода. Сначала диагностируют источник, иначе дорогая траншея не решит проблему.

Какие данные собрать до земляных работ

1. Отметьте высоты участка, пола подвала, подошвы фундамента и предполагаемого выпуска.
2. Выясните тип фундамента, глубину заложения и наличие существующей гидроизоляции.
3. Наблюдайте уровень воды в разные сезоны, а для сложного участка закажите инженерно-геологические изыскания.
4. Определите состав грунта и направление естественного стока.
5. Найдите все подземные коммуникации до рытья.
6. Проверьте, разрешён ли выбранный способ сброса местными правилами.
7. Рассчитайте доступ для обслуживания колодцев и насоса.

Одна точка наблюдения после сильного дождя не заменяет сезонных данных. На суглинке может стоять верховодка, а постоянный водоносный горизонт находиться глубже.

Пристенный, кольцевой и пластовый дренаж

• Пристенный. Идёт у подземной стены и связан с её защитным дренирующим слоем. Обычно его предусматривают при строительстве или раскрытии фундамента.
• Кольцевой. Располагается на рассчитанном расстоянии от здания и перехватывает воду вокруг защищаемой зоны.
• Пластовый. Дренирующий слой под плитой или полом собирает воду и связан с отводом; его проще выполнить до бетонирования.
• Перехватывающий. Ставится выше по склону, чтобы не пустить поток к дому.

Выбор зависит не от названия в каталоге, а от пути воды, грунта и конструкции. Перенос типовой схемы на другой участок без высотных отметок опасен для фундамента.

Из каких узлов состоит система

• перфорированная труба нужного класса жёсткости;
• промытый фильтрующий щебень без мелких частиц;
• геотекстиль, подобранный под грунт и задачу фильтрации;
• дренажный или защитный слой у стены;
• смотровые и поворотные колодцы;
• сборный колодец с насосом, если нет самотёчного выпуска;
• обратный клапан и сигнализация уровня для насосной схемы;
• защищённая точка сброса, которая не размывает участок.

Building Science Corporation описывает фундаментный дренаж как часть единой системы: свободно дренирующая засыпка или мембрана у стены передаёт воду к дрену у подошвы, а тот выводит её самотёком либо в приямок с насосом. Отдельно работают гидроизоляция и капиллярный разрыв под плитой.

Зачем нужны щебень и геотекстиль

Труба не должна лежать прямо в глине. Промытый щебень создаёт водопроницаемую зону вокруг неё, а фильтрующий материал ограничивает занос мелких частиц. Но слишком плотный или неподходящий геотекстиль тоже заиливается.

• не используйте щебень с большим количеством пыли;
• не оставляйте разрывы и открытые торцы фильтра;
• не заменяйте фильтрующую обсыпку строительным мусором;
• не оборачивайте только трубу, игнорируя миграцию грунта в щебень;
• выбирайте материал по гранулометрии грунта и проекту.

Как задать уклон дренажной трубы

Уклон проверяют инструментом по отметкам дна или трубы, а не «на глаз» по поверхности участка. Требуемое значение задаёт проект с учётом диаметра, длины, расхода и допустимых отметок.

1. Зафиксируйте отметку точки сброса.
2. Разбейте трассу на участки между колодцами.
3. Рассчитайте перепад как длину участка, умноженную на проектный уклон.
4. Проверьте, что верхняя отметка не конфликтует с подошвой фундамента и коммуникациями.
5. Промерьте основание до засыпки и трубу после укладки.
6. Составьте исполнительную схему с фактическими высотами.

Избыточный уклон не исправляет плохую фильтрацию, а обратный участок создаёт застой. Универсальную глубину и расстояние от стены без проекта указывать нельзя.

Последовательность монтажа вокруг существующего дома

1. Разметьте коммуникации и безопасные участки разработки.
2. Не раскрывайте сразу длинную стену и не подкапывайте подошву фундамента.
3. Организуйте крепление стенок траншеи, водоотлив и безопасный доступ.
4. Очистите и обследуйте фундамент; трещины оценивает специалист.
5. Восстановите гидроизоляцию и защитный дренирующий слой по проекту.
6. Подготовьте основание, фильтрующую обсыпку и уложите трубу по отметкам.
7. Установите колодцы на поворотах и участках обслуживания.
8. Проверьте непрерывность стока до окончательной засыпки.
9. Закройте фильтрующий контур и выполните послойную обратную засыпку.
10. Восстановите уклон поверхности и отмостку от здания.

Почему глубокая траншея опасна

Грунт обрушается без предупреждения, а раскрытие основания может вызвать осадку стены. Глубокую работу у существующего фундамента выполняют по захваткам и проекту производства работ. В траншею без креплений и безопасного выхода не спускаются; вынутый грунт и техника не должны нагружать её край.

Куда отводить воду

• Самотёчный выпуск. Возможен, если есть законная нижняя точка и защита от обратного подпора.
• Сборный колодец. Вода удаляется насосом; нужны питание, запасной сценарий и обслуживание.
• Инфильтрационное сооружение. Допустимо только при подходящем грунте, расстояниях и уровне грунтовых вод.
• Ливневая сеть. Подключение согласуют; самовольный сброс запрещён.

Нельзя выводить поток к соседям, на склон с риском размыва, к септику или обратно под отмостку. EPA рекомендует перенаправлять кровельную воду в подходящую водопроницаемую зону, но место должно исключать угрозу фундаменту и локальное подтопление.

Нужен ли дренаж на глинистом участке

Глина плохо пропускает воду, поэтому рядом с фундаментом важны планировка поверхности и организованный кровельный сток. Если дренаж нужен, фильтр проектируют особенно внимательно: мелкие частицы быстро заиливают случайную обсыпку.

• не делайте у стены постоянный водосборный карман;
• не направляйте водосточные трубы в фундаментный дренаж;
• не засыпайте траншею вынутой мокрой глиной без проектного решения;
• предусмотрите доступ для промывки и наблюдения;
• следите, чтобы осевший грунт не создал уклон к дому.

Обслуживание дренажной системы

1. Весной и после сильных ливней осматривайте колодцы.
2. Проверяйте свободный выпуск и отсутствие размыва.
3. Испытывайте насос, поплавок, обратный клапан и сигнализацию.
4. Удаляйте осадок из сборного колодца до того, как он попадёт в насос.
5. Фиксируйте уровень воды и скорость его снижения.
6. Промывайте ветки через предусмотренные точки, а не высоким давлением наугад.

Признаки ошибки в системе

• в одном колодце вода стоит выше трубы;
• после дождя насос работает почти непрерывно;
• в выпуске нет воды, хотя у фундамента мокро;
• в колодцах быстро накапливается ил;
• грунт над трассой просел;
• вода возвращается при переполнении приёмника;
• сырость появилась после подключения водостоков.

Диагностику начинают с отметок, колодцев и точки сброса. Бессистемная промывка не исправит обратный уклон, повреждённую трубу или неправильно выбранный выпуск.
