Дроссель для люминесцентных ламп: как работает, как проверить и когда менять

Что такое дроссель для люминесцентных ламп

Дроссель в люминесцентном светильнике — это электромагнитный пускорегулирующий аппарат, который ограничивает ток в цепи и помогает лампе корректно запуститься. В классической схеме он работает вместе со стартером. Когда питание подаётся на светильник, стартер кратковременно замыкает цепь, нити накала лампы прогреваются, а после размыкания в дросселе возникает импульс напряжения, достаточный для пробоя газа в колбе. После запуска лампы дроссель продолжает ограничивать ток, чтобы лампа не вышла из строя.

Именно поэтому дроссель нельзя считать второстепенной деталью. Если он работает неправильно, светильник либо не запускается, либо быстро изнашивает лампу, либо начинает шуметь и греться. На практике многие пользователи меняют стартер и лампу, но забывают о том, что старый дроссель тоже со временем теряет характеристики.

• дроссель ограничивает ток в рабочем режиме;

• участвует в запуске люминесцентной лампы;

• работает в паре со стартером в классической схеме;

• может влиять на шум, нагрев и стабильность света;

• при неисправности часто даёт симптомы, похожие на плохую лампу.

Как работает дроссель в схеме люминесцентного светильника

Если упростить, дроссель — это индуктивная катушка, которая реагирует на изменение тока в цепи. В момент запуска, когда стартер размыкает контакты, энергия, накопленная в магнитном поле катушки, создаёт импульс повышенного напряжения. Этот импульс нужен, чтобы в лампе возник электрический разряд. После этого люминесцентная лампа входит в рабочий режим, а дроссель ограничивает ток до безопасного значения.

Поэтому при нормальной работе светильника вы можете заметить небольшую задержку включения, кратковременное мигание и затем стабильное свечение. Но если дроссель уже в плохом состоянии, запуск становится затяжным, появляется гул, мерцание, перегрев корпуса или выбивание автомата. Особенно заметно это в старых офисных светильниках и бытовых моделях, которые долго работали в сыром помещении или под нагрузкой с некачественными лампами.

Почему без дросселя лампа не может работать штатно

После зажигания люминесцентной лампы электрическое сопротивление в канале разряда резко падает. Если ток никак не ограничивать, лампа быстро выйдет из строя. Именно дроссель удерживает ток в допустимых пределах. Это его основная рабочая задача, и она не менее важна, чем пусковой импульс при включении.

Чем электромагнитный дроссель отличается от электронного балласта

В старых и простых светильниках стоит именно электромагнитный дроссель. В более современных системах его функцию выполняет электронный пускорегулирующий аппарат. Электронная схема компактнее, обычно тише работает и даёт более стабильный запуск без характерного мигания. Но если речь идёт о ремонте конкретного светильника со стартером, там почти всегда имеют в виду классический дроссель.

Признаки неисправности дросселя

Не всегда проблема светильника связана именно с дросселем, но есть несколько типичных признаков, которые заставляют проверить его в первую очередь. Если новая лампа и новый стартер не решают проблему, а светильник продолжает вести себя нестабильно, вероятность неисправности дросселя возрастает.

• лампа долго мигает и не выходит на нормальное свечение;

• светильник гудит сильнее обычного;

• корпус дросселя сильно нагревается;

• виден запах перегретой изоляции;

• лампа запускается через раз или не запускается вообще;

• автомат защиты срабатывает при включении светильника.

Иногда дроссель внешне выглядит целым, но внутри уже есть межвитковое замыкание или деградация изоляции. В других случаях дефект видно прямо по корпусу: потемнение, следы перегрева, оплавление, трещины, потёки компаунда. Если светильник старый, а лампы в нём часто выходят из строя без понятной причины, дроссель тоже стоит проверить, даже если он ещё не полностью отказал.

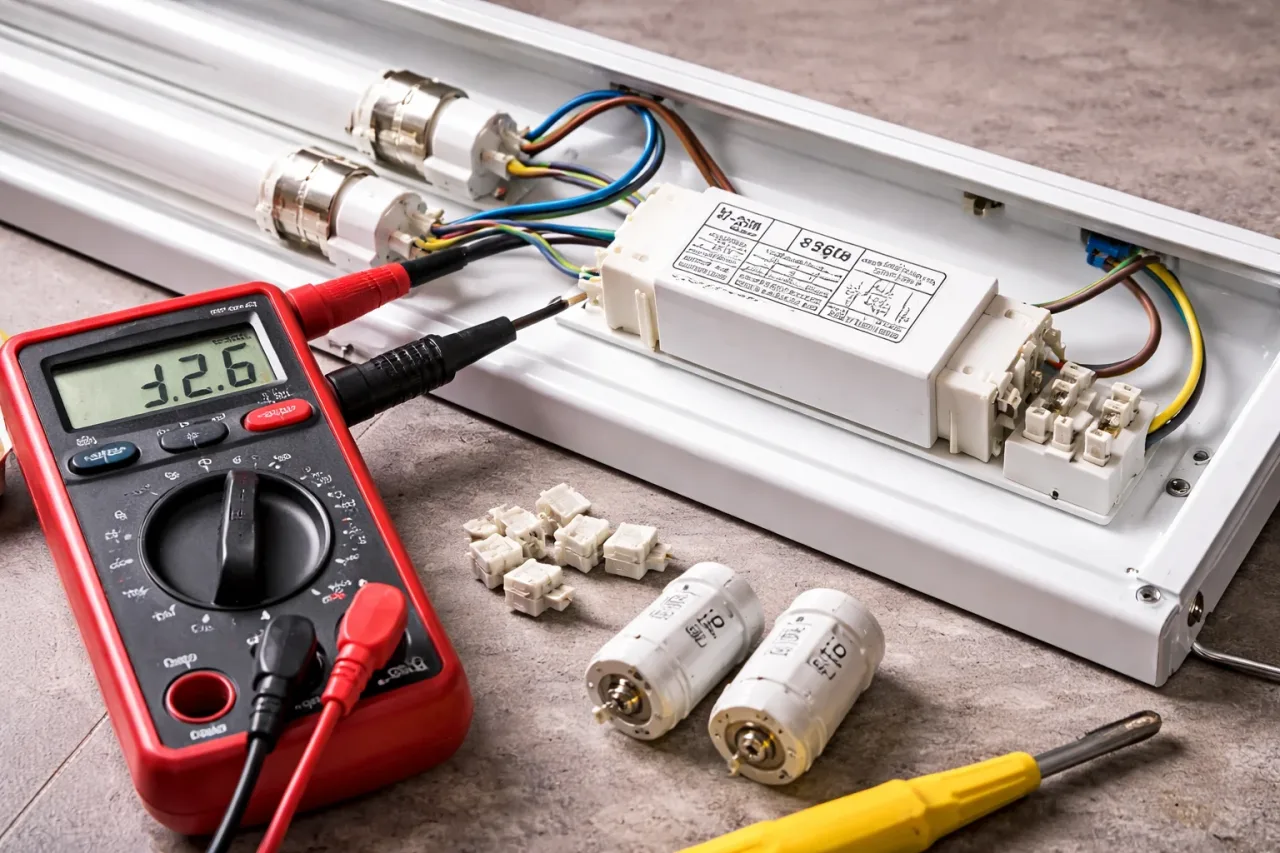

Как проверить дроссель мультиметром

Проверка дросселя мультиметром помогает понять, нет ли явного обрыва или короткого замыкания, но она не всегда показывает все скрытые дефекты. Перед проверкой светильник обязательно обесточивают, а сам дроссель по возможности отсоединяют хотя бы от части схемы, чтобы соседние элементы не искажали показания.

Сначала проверяют сопротивление обмотки. Полный обрыв покажет бесконечно большое сопротивление, и такой дроссель уже точно неисправен. Но если сопротивление есть, это ещё не гарантирует исправность. Межвитковое замыкание мультиметр может не показать однозначно, особенно если сравнить не с чем. Поэтому полезно оценить и поведение светильника в работе, и внешний вид дросселя, и температуру корпуса после включения.

Что показывает мультиметр

Обычный мультиметр поможет выявить:

• обрыв обмотки;

• явное короткое замыкание;

• пробой на корпус, если он присутствует;

• подозрительно низкое или нестабильное сопротивление.

Пошаговая проверка

1. полностью отключить питание светильника;

2. снять лампу и, при необходимости, стартер;

3. добраться до выводов дросселя;

4. отсоединить хотя бы один провод от схемы;

5. измерить сопротивление между выводами;

6. сравнить показания с типовым диапазоном для аналогичных моделей, если есть возможность;

7. проверить отсутствие пробоя на корпус;

8. оценить нагрев и шум при последующем пробном включении.

Если прибор показывает обрыв — дроссель неисправен однозначно. Если показания есть, но светильник всё равно работает плохо, возможна частичная деградация обмотки или проблемы в стартере, патронах лампы, контактах или самой проводке светильника.

Можно ли проверить дроссель без разборки светильника

Иногда пользователи пытаются оценить состояние дросселя по косвенным признакам без полного демонтажа. Это возможно, но только как первичная диагностика. Например, если лампа новая, стартер новый, контакты визуально целы, а светильник всё равно мигает, долго разгорается и гудит, дроссель уже под подозрением. Если корпус сильно горячий или слышен выраженный гул, это тоже косвенно указывает на проблему.

Но полноценная проверка всё равно требует доступа к выводам. Иначе вы будете видеть только общую неисправность светильника, а не причину. В старых светильниках проблема может оказаться комбинированной: плохие контакты, уставший стартер и уже подгоревший дроссель одновременно.

Когда дроссель лучше менять, а не ремонтировать

Электромагнитный дроссель обычно не ремонтируют как бытовой элемент. Если внутри есть межвитковое замыкание, перегрев, повреждение изоляции или пробой, намного практичнее заменить его целиком. Перемотка катушки возможна только как специализированная работа, и в обычном ремонте она экономически бессмысленна. Кроме того, после такого восстановления сложно гарантировать стабильность параметров.

Если светильник старый, а стоимость нового дросселя сопоставима со стоимостью всего светильника или электронного аналога, иногда разумнее не менять дроссель отдельно, а обновить сам светильник или перевести его на другую схему работы. Но если корпус светильника хороший, а проблема точно локальная, замена дросселя — нормальное и практичное решение.

• обрыв обмотки — однозначная замена;

• запах гари и следы перегрева — замена без экспериментов;

• межвитковое замыкание — замена;

• потрескавшаяся изоляция — замена;

• повторяющиеся проблемы после замены лампы и стартера — серьёзный повод сменить дроссель.

Как подобрать новый дроссель

Подбирать замену нужно прежде всего по мощности и типу лампы. Нельзя ставить дроссель «примерно похожий», если он рассчитан на другую мощность или иную схему подключения. Для люминесцентных ламп это критично. Также стоит обратить внимание на форм-фактор, способ крепления и качество выводов. Если дроссель не помещается в штатное место или его невозможно нормально подключить, ремонт превращается в неудобную переделку.

Если есть маркировка старого дросселя, лучше ориентироваться на неё. Если маркировка стерта, следует смотреть паспорт светильника или мощность установленной лампы. В некоторых случаях проще полностью заменить светильник или перейти на LED-решение, но это уже зависит от задач помещения и готовности переделывать схему.

На что смотреть при подборе

• мощность лампы;

• тип лампы и её длина;

• совместимость по схеме подключения;

• габариты и крепёж дросселя;

• качество корпуса и выводов;

• репутация производителя.

Почему дроссель гудит и греется

Небольшой нагрев и лёгкий фон у электромагнитного дросселя допустимы, но сильный гул и ощутимый перегрев — уже тревожный симптом. Гудение возникает из-за вибрации магнитопровода и обмотки под действием переменного тока. Если крепление ослабло, качество изготовления низкое или внутри началась деградация, шум становится сильнее. Перегрев говорит о повышенных потерях и часто сопровождает старение изоляции.

Если корпус дросселя настолько горячий, что к нему трудно прикоснуться, и это сопровождается нестабильной работой лампы, затягивать с заменой не стоит. Особенно осторожно нужно относиться к таким светильникам в деревянных постройках, подсобках, на даче и в других местах, где повышены риски от перегрева электрики.

Можно ли убрать дроссель и подключить лампу напрямую

Для классической люминесцентной лампы — нет, нормальной работы без пускорегулирующего устройства не будет. Попытка подключить лампу напрямую опасна и бессмысленна. Если же речь идёт о переходе на LED-лампы формата T8, то там возможны другие схемы, но это уже отдельная история и зависит от типа лампы и инструкции производителя. В таком случае обычно меняют схему светильника целиком, а не просто выкидывают дроссель без понимания, как должна работать новая лампа.

Именно поэтому при ремонте важно сначала определить, что у вас за светильник, какая лампа стоит сейчас и хотите ли вы восстанавливать старую схему или переводить её на современный аналог. Эти задачи решаются по-разному.

Итог

Дроссель для люминесцентных ламп — это ключевой элемент классической схемы запуска и стабилизации работы лампы. Если светильник мигает, гудит, долго стартует или перегревается, дроссель обязательно нужно проверить вместе со стартером, лампой и контактами. В большинстве бытовых случаев неисправный дроссель не ремонтируют, а меняют на новый, точно подходящий по мощности и схеме. Такой подход быстрее, безопаснее и надёжнее, чем попытки оживить уставший элемент с непредсказуемым ресурсом.
