Как подключить два проходных выключателя на две лампочки: схема и проверка

Схема двух проходных выключателей на две лампочки зависит от того, что именно должно переключаться из каждой точки. Если две клавиши управляют двумя световыми группами, для каждой группы нужна своя логика переключения. Сначала определяют тип механизмов и назначение проводов, а уже потом собирают соединения.

Сначала уточните, какую задачу должна решать схема

Фраза «два выключателя на две лампочки» может означать несколько разных вариантов: две лампы из двух мест, две лампы с одного двухклавишного механизма или две независимые линии, которые случайно объединили. Эти схемы нельзя соединять по одной картинке из поиска.

Нарисуйте простую карту: какая лампа должна включаться каждой клавишей, из какой точки происходит управление и где находится распределительная коробка. Если задача не описана словами, легко перепутать проходное управление с обычным выключателем.

Как отличить проходной выключатель от обычного

Проходной механизм позволяет менять состояние одной световой группы из разных мест. У него есть общий контакт и контакты переключения. Обычный выключатель просто разрывает или замыкает цепь.

Определять клеммы нужно по маркировке и инструкции к конкретному механизму, а не только по цвету пластика. Разные модели могут иметь отличающуюся форму контактов. Перед разборкой фотографируют исходное подключение, но снимок не заменяет проверку.

Как устроена схема для двух ламп и двух точек управления

Для двух независимых ламп логика состоит из двух параллельных световых групп. Фазный провод приходит на предусмотренные общие контакты, переключаемые жилы связывают соответствующие механизмы, а выходы направляются к своим лампам. Нейтраль не проводят через клавишу как замену фазному переключению.

Главное правило — не смешивать пары одной группы. Если провод одной лампы подключён к контактам другой, клавиши начинают влиять друг на друга или одна лампа перестаёт работать в части положений.

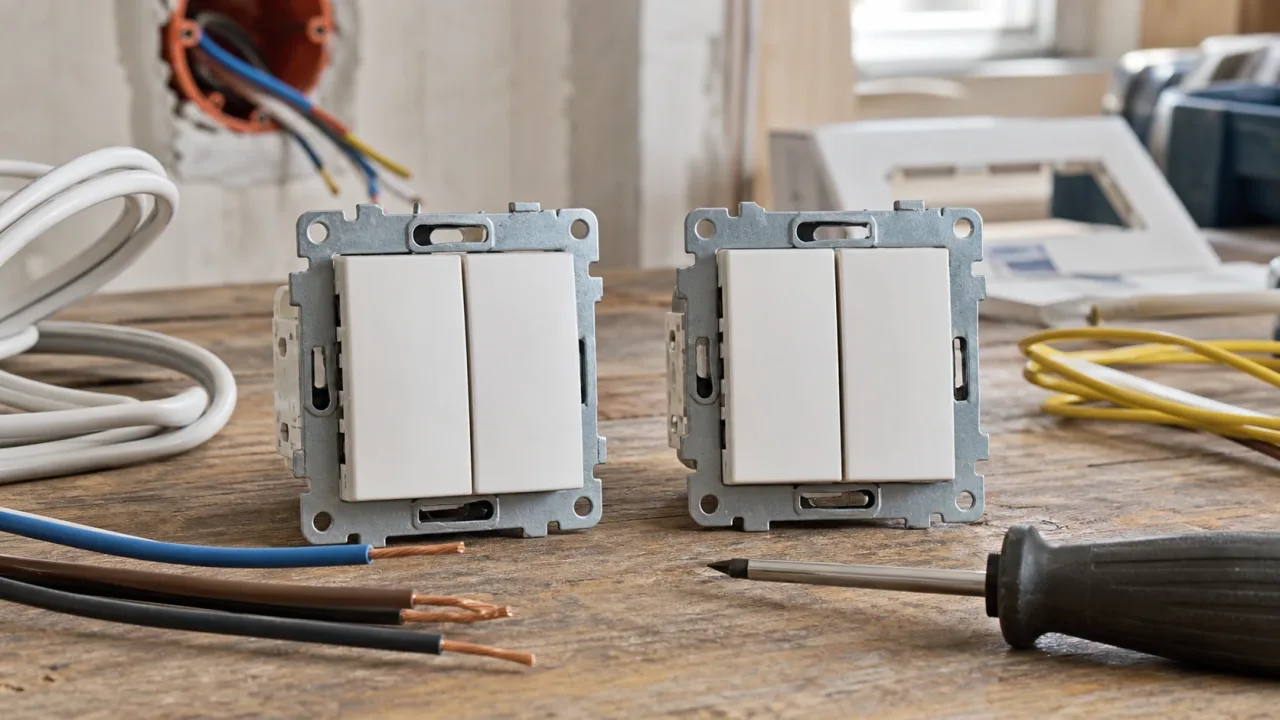

Что меняется при двухклавишном исполнении

Две клавиши дают две отдельные группы, но не отменяют проверку общего контакта и перемычек. Нужно заранее определить, какая клавиша отвечает за левую лампу, а какая — за правую, и сохранить это соответствие на обоих механизмах.

Нельзя считать, что все провода одного цвета выполняют одну функцию. В старой проводке цвет мог быть выбран без соблюдения современной логики, поэтому каждую жилу идентифицируют прибором и схемой.

Проверка проводов до подключения

Перед работой отключают линию в щите и проверяют отсутствие напряжения исправным прибором. Одного выключения клавиши недостаточно. Если в коробке несколько групп, отключение проверяют на каждом проводе, которого касается работа.

Затем жилы маркируют, проверяют состояние изоляции и наличие следов нагрева. Скрутки, обгоревшие клеммы и смешение алюминия с медью без подходящего соединителя нельзя оставлять внутри коробки.

Контроль после сборки

После сборки проверяют каждую комбинацию положений клавиш. Обе лампы должны включаться из предусмотренных точек независимо друг от друга. При этом механизм не должен искрить, нагреваться или заедать.

После нескольких включений осмотрите доступные части и убедитесь, что защита не срабатывает. Если лампа светится вполнакала, включается не та группа или клавиша работает только в одном положении, питание отключают и возвращаются к проверке общего контакта и пар жил.

Ошибки, из-за которых схема работает наоборот

Чаще всего путают общий контакт с одним из переключаемых, соединяют провода разных групп или пропускают через выключатель не тот провод. Ещё одна проблема — слишком короткие жилы, из-за которых клемма держит провод только краем.

Нельзя исправлять ошибку перемычкой «на глаз», пока не понятна вся схема. При неизвестной коробке лучше прозвонить цепи специалистом, чем несколько раз менять соединения под напряжением.

Когда нельзя продолжать без электрика

Работу прекращают при повреждённой изоляции, следах перегрева, неизвестной системе заземления, невозможности полностью обесточить линию и смешении старых алюминиевых проводов с медными. Также нужен специалист, если схема управляет несколькими помещениями и невозможно определить, какой автомат её питает.

Два обычных проходных выключателя управляют одной общей группой из двух ламп. Для независимого управления каждой лампой из двух мест нужна двухканальная схема и соответствующие двухклавишные аппараты либо релейное решение.

Две лампы: совместное или независимое управление

• Вместе: лампы соединены параллельно и включаются как одна группа.
• Раздельно: нужны два независимых переключаемых канала.
• Три и более места: между крайними аппаратами добавляют перекрёстное устройство или применяют реле.
• Умное реле: схема зависит от наличия нейтрали и допустимой нагрузки.

Что должно быть на схеме

• источник питания и защитный аппарат;
• общие контакты обоих переключателей;
• две перекидные жилы каждого канала;
• нейтраль к светильникам;
• защитный проводник к доступным проводящим частям;
• распределительные коробки и клеммы;
• маркировка концов кабелей.

Проверка до соединения

1. Отключите линию и исключите включение.
2. Подтвердите отсутствие напряжения исправным прибором.
3. Определите контакты выключателя по схеме производителя.
4. Прозвоните жилы только на обесточенной линии.
5. Промаркируйте оба конца.
6. Сверьте сечение, клеммы и нагрузку.

Стоп-критерии

Остановитесь, если в коробке нет защитного проводника, цвета не соответствуют фактическому назначению, алюминий соединён с медью случайной скруткой, изоляция повреждена или невозможно однозначно определить кабели. Сетевую схему должен проверить электрик.

Схема совместного управления двумя светильниками

Если две лампы должны включаться одновременно, их соединяют параллельно как одну группу. Фаза проходит через пару проходных переключателей, нейтраль и защитный проводник идут к светильникам по проектной схеме. Разрывать нужно фазный проводник, а не нейтраль.

• оба светильника получают номинальное напряжение;
• отказ одной лампы не должен гасить вторую;
• суммарная мощность учитывается при выборе аппаратов;
• соединения остаются доступными для обслуживания;
• PE не используют как перекидную жилу;
• каждый конец кабеля маркируют до закрытия коробок.

Независимое управление двумя лампами

Для двух независимых групп повторяют проходную схему дважды. Двухклавишный проходной выключатель фактически содержит два отдельных переключателя. Между точками управления требуется достаточно перекидных жил для обоих каналов.

1. Разделите лампы на группу A и группу B.
2. Нанесите два независимых канала на схему.
3. Определите общие контакты каждой клавиши.
4. Назначьте и подпишите перекидные пары.
5. Проверьте число жил до штробления.
6. Сверьте монтаж с паспортом конкретных выключателей.

Как прозвонить проходной выключатель

На полностью отключённом и отсоединённом аппарате мультиметр в режиме прозвонки показывает, с каким из двух выходов соединён общий контакт при каждом положении клавиши. Маркировка L или стрелки зависит от производителя, поэтому догадки по расположению клемм опасны.

Почему выключатели работают «неправильно»

• общий контакт перепутан с перекидным;
• одна перекидная пара взята из другого кабеля;
• установлен обычный выключатель вместо проходного;
• две лампы случайно подключены последовательно;
• нейтраль разрывается вместо фазы;
• в двухклавишной схеме перепутаны каналы.

Проверка восьми комбинаций

Для двух независимых каналов проверьте каждую клавишу из обеих точек при разных положениях второй точки. Ни одна комбинация не должна оставлять лампу неуправляемой. Затем измерениями подтверждают правильность защитных цепей.

Альтернатива на импульсном реле

При большом числе мест управления иногда проще использовать кнопки и импульсное реле. Но нужно место для аппарата, совместимость с нагрузкой и понятная схема нейтрали. Это не повод размещать сетевое реле в случайной скрытой полости.

Требования к монтажным коробкам

• все соединения помещаются без пережатия;
• клеммы рассчитаны на материал и сечение жил;
• нет обычных скруток разных металлов;
• крышка остаётся доступной;
• кабели имеют механическую защиту;
• схема сфотографирована до закрытия.

Какие кабели заложить до ремонта

Количество жил определяется выбранной схемой. Для общего управления одной группой между двумя проходными точками нужны перекидные проводники и общие контакты; для двух независимых групп число каналов удваивается. Дополнительно учитывают нейтраль для реле и умных устройств, если она требуется.

• не используйте защитную жилу как запасную;
• не выбирайте кабель только по числу цветов;
• оставьте монтажный запас в коробках;
• разделяйте силовые и слаботочные цепи;
• сохраните исполнительную схему трасс.

Проверка после установки светильников

1. Проверьте управление из обеих точек.
2. Испытайте каждую лампу отдельно и вместе.
3. Убедитесь, что выключенное положение не оставляет опасное напряжение на патроне.
4. Проверьте защитный проводник и аппараты измерениями.
5. Через время осмотрите клеммы на нагрев.

Результаты проверки и назначение жил внесите в схему щита: это упростит обслуживание и исключит опасные догадки при следующем ремонте.

На плане подпишите обе точки управления, номера кабелей и световые группы, а копию схемы храните рядом с документами на электроустановку.
