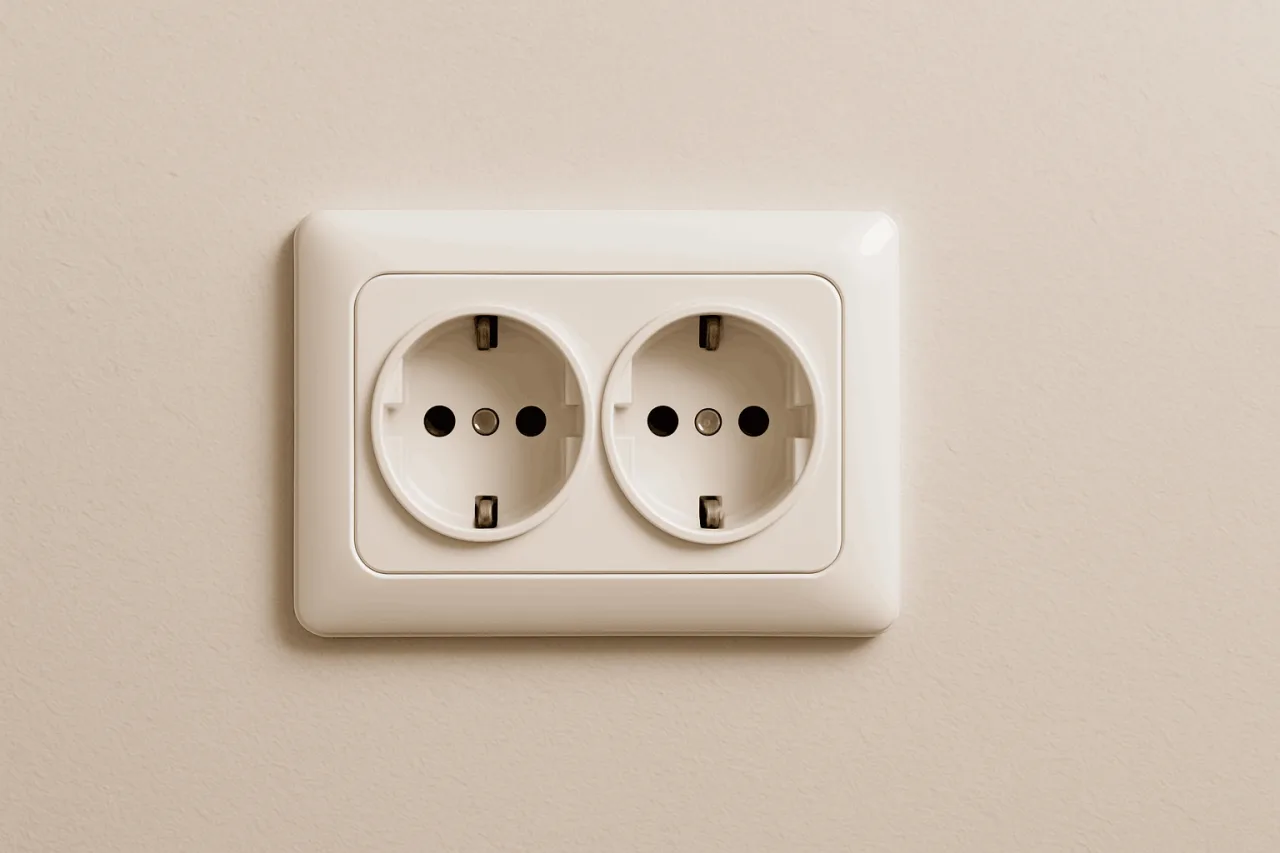

Двойная розетка: как выбрать и безопасно подключить

Двойная розетка даёт два места для вилок, но не удваивает возможности проводки. Оба гнезда питаются от одной групповой линии и ограничены кабелем, автоматом, контактами механизма и условиями охлаждения. Поэтому замену начинают с оценки нагрузки и состояния старой точки, а не с выбора цвета рамки.

Для зарядных устройств, светильников и телевизора компактного двойного механизма часто достаточно. Для двух мощных приборов два гнезда в одном корпусе не являются решением: может понадобиться отдельная линия или два полноценных механизма по проекту. Работы внутри подрозетника выполняют только при подтверждённом снятии напряжения.

Два гнезда — не два независимых источника питания. Если на корпусе указано 16 А, это предел механизма в предусмотренных условиях, а не разрешение одновременно нагружать каждое гнездо по 16 А.

Актуальность: рекомендации проверены 7 сентября 2026 года. Для ванной учитываются действующий ГОСТ Р 50571.7.701-2024, зоны размещения ванны и душа, защитное отключение и проект помещения. Универсальное расстояние «от раковины» не заменяет проверку этих зон.

Двойная розетка и две одинарные: в чём разница

Фраза «две розетки в один подрозетник» часто означает заводской двойной механизм. Два обычных независимых механизма в стандартную одинарную коробку не помещаются и не должны удерживаться случайной общей рамкой. Для модульного блока устанавливают два подрозетника с нормативным межосевым расстоянием, соответствующим серии фурнитуры.

Где двойная розетка уместна

• у кровати — для светильника и зарядного устройства;
• возле рабочего стола — для ноутбука и монитора умеренной мощности;
• у телевизора — если блок не перегружен приставками и сетевыми фильтрами;
• в прихожей — для зарядки пылесоса и временных приборов;
• в мастерской — только в пределах рассчитанной линии и условий пыли/влаги;
• на кухне — для мелкой техники, одновременность которой заранее учтена.

Для варочной панели, духового шкафа, мощного бойлера, электрокотла, кондиционера и стационарного обогревателя ориентируются на паспорт прибора и проект. Часто таким потребителям нужна отдельная линия и свой аппарат защиты, а не свободное гнездо в общем блоке.

Как оценить суммарную нагрузку

На шильдике прибора указана мощность или ток. Для грубой бытовой оценки складывают мощности приборов, которые действительно будут работать одновременно. Затем электрик сравнивает расчёт с сечением и материалом кабеля, способом прокладки, длиной линии, характеристикой автомата и номиналом механизма.

Нельзя назначать для любой бытовой линии единый предел вроде 3,5 кВт. Одинаковый автомат может защищать кабели, проложенные в разных условиях, а качество старых соединений способно стать ограничением раньше номинала аппарата.

Что проверить перед заменой одинарной розетки

Сначала отключите групповой автомат и убедитесь, что не отключили соседнюю линию вместо нужной. Отсутствие напряжения проверяют исправным двухполюсным указателем на всех рабочих проводниках; индикаторная отвёртка и положение клавиши автомата не дают достаточного подтверждения.

1. Зафиксируйте, какой автомат питает точку и есть ли УЗО или дифавтомат.
2. Проверьте отсутствие напряжения подходящим прибором.
3. Осмотрите изоляцию, длину жил, следы нагрева и оплавления.
4. Определите материал проводников и их назначение.
5. Проверьте глубину, диаметр и прочность подрозетника.
6. Сравните новый механизм с коробкой и числом входящих кабелей.
7. Оцените будущие приборы и одновременную нагрузку.

Если из стены выходят хрупкие алюминиевые жилы, проводов больше ожидаемого, цвета не совпадают с назначением, есть тканевая изоляция или следы перегрева, остановитесь. Наращивание коротких жил и переход алюминий–медь выполняют подходящими сертифицированными соединителями, а не скруткой.

Принцип подключения двойной розетки

Оба гнезда должны получать одинаковое напряжение, поэтому заводской двойной механизм устроен параллельно. В модульном блоке два механизма также подключают параллельно в пределах схемы линии. Но реальный способ зависит от числа кабелей и допустимого количества проводников в каждой клемме.

• L — фазный рабочий проводник;
• N — нейтральный рабочий проводник;
• PE — защитный проводник;
• PE нельзя использовать как рабочий ноль;
• N нельзя соединять с защитным контактом внутри розетки;
• два проводника вводят в одну клемму только если изготовитель механизма это разрешает.

Цвет изоляции помогает ориентироваться, но не заменяет идентификацию. В старой проводке цвета могли использовать неправильно. Назначение жил проверяет электрик до присоединения.

Почему шлейф через клеммы требует внимания

В подрозетнике могут находиться входящий и отходящий кабели. Тогда клеммы первого механизма становятся частью питания следующей точки. Не каждый зажим рассчитан на два проводника разного типа и сечения. Переполненная клемма или жила, попавшая под винт краем, создаёт повышенное сопротивление и нагрев.

Для разветвления применяют соединители, подходящие по материалу, сечению и числу жил, либо механизм с явно разрешённым двойным вводом. Соединение должно помещаться в коробке без сильного изгиба, давления на клеммы и повреждения изоляции.

Один подрозетник или два

Заводской двойной механизм выбирают по посадочному размеру и глубине. В мелкой коробке провода упираются в заднюю часть, а винты и распорные лапки могут повреждать изоляцию. Если места не хватает, подрозетник заменяют, а не заталкивают механизм силой.

Два отдельных механизма требуют двух подрозетников. Их выставляют в одной плоскости и соединяют штатным способом, чтобы рамка не перекашивалась. Расширять отверстие возле скрытого кабеля без определения трассы опасно.

Безопасная последовательность монтажа

Эта последовательность помогает контролировать работу, но не заменяет квалификацию. Если вы не умеете надёжно снять напряжение, определить проводники и проверить защиту, замену выполняет электрик.

1. Определить линию, нагрузку и совместимость механизма.
2. Отключить питание и исключить случайное включение.
3. Проверить отсутствие напряжения двухполюсным указателем.
4. Сфотографировать исходное подключение без доверия только цветам.
5. Осмотреть жилы и подрозетник, устранить повреждения.
6. Зачистить проводники на длину из инструкции механизма, не надрезая металл.
7. Подключить L, N и PE по маркировке и схеме линии.
8. Разместить жилы свободно, без натяжения и резких перегибов.
9. Закрепить механизм винтами подрозетника и установить рамку.
10. Включить питание, проверить полярность, PE-цепь и защитное отключение измерительными приборами.

После установки розетка не должна качаться при вынимании вилки. Лицевая панель прилегает без щелей, а жилы и изоляция не зажаты металлической рамкой.

Двойная розетка на кухне

Главный риск кухни — одновременная работа нескольких нагревательных приборов. Свободное второе гнездо провоцирует включить чайник рядом с микроволновой печью, кофемашиной или тостером, хотя линия могла проектироваться иначе.

• составьте список приборов и их паспортной мощности;
• не размещайте точку над варочной поверхностью и рядом с мойкой без проектной проверки;
• оставьте доступ к вилке встроенной техники;
• не зажимайте шнур мебелью и горячими панелями;
• для стационарных мощных приборов предусмотрите отдельное питание по паспорту.

Удлинитель, спрятанный за кухней, не заменяет стационарную линию: соединение остаётся недоступным для осмотра и хуже охлаждается.

Розетка в ванной

В ванной место выбирают относительно ванны и душа по зонам действующего стандарта, а не по одной дистанции от раковины. Учитывают стационарные перегородки, душевой поддон или его отсутствие, направление брызг и возможность прикосновения.

Розеточная цепь должна иметь предусмотренную защиту, включая УЗО с номинальным отключающим дифференциальным током не более 30 мА в случаях, установленных правилами. Нужны защитный контакт, корректная PE-цепь и степень оболочки, соответствующая фактической зоне и воздействию воды. Маркировка IP44 сама по себе не разрешает ставить механизм в любом месте.

Перенос точки, добавление стиральной машины или бойлера лучше проектировать вместе: мощность, уравнивание потенциалов и защитные аппараты связаны.

Накладная и уличная двойная розетка

Для накладной модели проверяют основание, ввод кабеля и сохранение заявленной степени защиты. Незакрытый ввод или отверстие снизу/сверху, не предусмотренное изготовителем, может свести влагозащиту корпуса к нулю.

• корпус предназначен для наружной установки;
• кабельный ввод соответствует диаметру кабеля;
• крышки закрываются с установленными вилками или без них по назначению модели;
• вода не стекает по кабелю внутрь корпуса;
• линия имеет требуемую дифференциальную защиту;
• крепёж не разрушает уплотнение и основание.

Розетка под навесом всё равно испытывает конденсат, пыль и перепады температуры. Для улицы бытовой внутренний механизм в самодельной коробке не подходит.

Как проверить результат

Сначала подключают маломощный исправный прибор, затем контролируют механическую фиксацию и работу обоих гнёзд. Полноценная приёмка электриком включает проверку проводников, защитного контакта, полярности и срабатывания защиты.

В первые дни обращайте внимание на признаки проблемы:

• корпус заметно нагревается;
• есть запах пластика или потемнение;
• вилка держится слабо или искрит;
• розетка двигается в стене;
• автомат или УЗО регулярно отключается;
• один прибор влияет на работу другого.

При любом из этих признаков прекратите использование и обесточьте линию. Подтягивать клеммы под напряжением и ставить автомат большего номинала запрещено.

Частые ошибки

• считать допустимый ток отдельно для каждого гнезда;
• подключать два мощных прибора без расчёта линии;
• определять фазу, ноль и PE только по цвету;
• делать перемычку N–PE в розетке;
• соединять медь и алюминий прямой скруткой;
• зажимать два проводника в клемме, не рассчитанной на это;
• утрамбовывать соединения в мелкий подрозетник;
• выбирать место в ванной только по расстоянию от раковины;
• ставить внутреннюю розетку на улице под импровизированной крышкой;
• игнорировать нагрев и запах после монтажа.

Когда нужен электрик

Обратитесь к специалисту, если проводка алюминиевая или двухпроводная, нет PE, кабели не удаётся идентифицировать, подрозетник оплавлен, линия питает мощную технику, розетка находится в ванной или на улице, требуется штробление либо защита регулярно срабатывает.

Для простой замены исправного механизма тоже нужны навыки безопасного отключения и проверки. Ошибка внутри розетки часто долго остаётся скрытой и проявляется нагревом только под высокой нагрузкой.

Вывод

Выбирайте двойную розетку по форм-фактору, условиям помещения и линии. Один двойной механизм экономит место, два одинарных дают больше пространства и ремонтопригодности, но ни один вариант не увеличивает возможности кабеля и автомата.

До монтажа проверьте нагрузку, материал проводки, подрозетник и защиту. После установки подтвердите отсутствие нагрева, надёжность PE и срабатывание аппаратов. При неизвестной схеме, старом алюминии и влажном помещении безопаснее сразу привлечь электрика.
