Дымогенератор для холодного копчения своими руками: чертежи, размеры и схема сборки

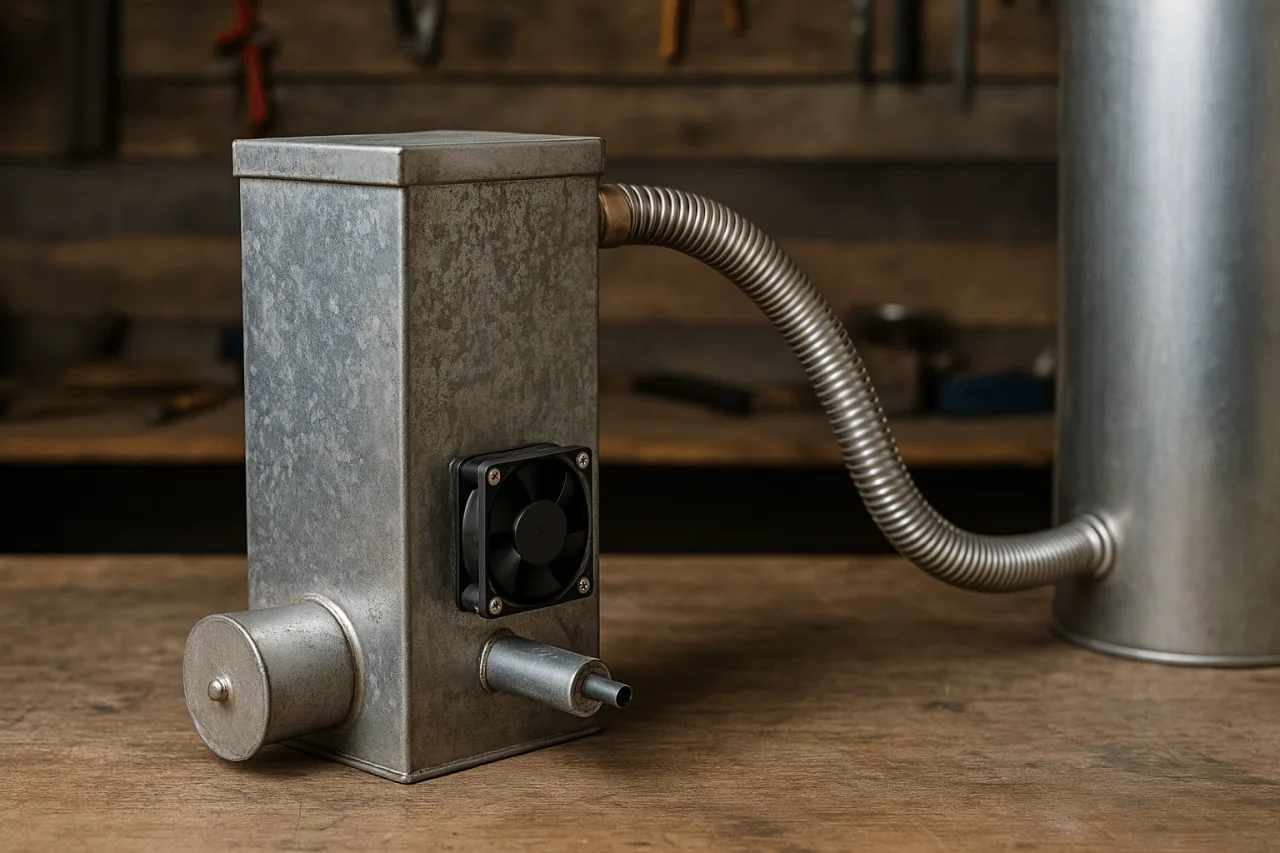

Самодельный дымогенератор для холодного копчения — это устройство, которое позволяет получать стабильный поток охлаждённого дыма для приготовления рыбы, сала, мяса и колбас в домашних условиях. Его можно сделать из обычной трубы, нержавейки или профильного металла, добавив отстойник, фильтры, инжектор воздуха, вентилятор или компрессор. В этой статье мы подробно разберём принцип работы дымогенератора, устройство, чертежи, основные размеры, варианты конструкции и пошаговую инструкцию по сборке. Материал охватывает все ключевые элементы: от подготовки труб до настройки правильной тяги, поэтому подойдёт как новичкам, так и опытным мастерам, которые хотят собрать лучший дымогенератор своими руками.

1. Что такое дымогенератор и зачем он нужен

Дымогенератор холодного копчения — это устройство, обеспечивающее непрерывное тление щепы и подачу дыма в коптильню. В отличие от горячего копчения, где продукт подвергается нагреву, холодное копчение требует минимальной температуры (обычно 20–30 °C). Чтобы дым оставался холодным, его проходят через охлаждение, длинный дымоход или специальный охладитель. Самодельный дымогенератор своими руками позволяет добиться тех же результатов, что и фабричные модели, но при гораздо меньших затратах. При этом вы можете выбрать оптимальные размеры, конфигурацию и материал: трубу диаметром 80–100 мм, профильную трубу 100×100, нержавейку или даже простую жестяную банку для самых бюджетных вариантов.

2. Принцип работы дымогенератора холодного копчения

Принцип работы достаточно прост: в вертикальной или горизонтальной трубе происходит медленное тление щепы. Подача воздуха обеспечивается естественной тягой или компрессором. Образующийся дым проходит через отстойник, фильтр или охладитель, после чего поступает в коптильню. Основные процессы внутри устройства:

1. Тление щепы — происходит в камере, куда воздух подаётся через нижние отверстия или инжектор.
2. Формирование потока — благодаря подаче воздуха дым движется вверх или в сторону, а излишки смолы оседают в стенках трубы.
3. Охлаждение дыма — либо за счёт длины трубы, либо с помощью водяного или воздушного охладителя.
4. Поступление в коптильню — очищенный и охлаждённый дым попадает в камеру копчения, где и проходит обработка продуктов.

3. Устройство дымогенератора

Любой дымогенератор, даже самый простой, состоит из нескольких элементов:

Камера тления

Это основная труба диаметром от 60 до 110 мм и длиной 30–60 см. Она может быть круглой или квадратной. Профильная труба 100×100 отлично подходит для самодельных конструкций — проста в обработке и даёт равномерное тление.

Загрузка щепы

Щепа засыпается сверху, после чего поджигается либо через нижнее отверстие, либо сверху с последующим накрытием.

Инжектор или компрессор

Инжектор создаёт поток воздуха, который обеспечивает стабильное тление. Можно использовать аквариумный компрессор или вентилятор от компьютерного кулера.

Отстойник и фильтры

Отстойник задерживает смолы, продлевая срок службы коптильни и улучшая качество дыма. Фильтры — дополнительная опция, но в некоторых конструкциях они заметно повышают чистоту дыма.

Охладитель дыма

Используется в тех случаях, когда дым идёт слишком горячим. Его можно сделать из змеевика, трубы дымохода или простого металлического цилиндра с охлаждением воздухом.

4. Материалы для изготовления

Самые популярные варианты:

1. Дымогенератор из трубы

Простой и надёжный вариант. Труба от дымохода или толстостенная водопроводная труба диаметром 80–100 мм идеально подходит.

2. Из профильной трубы

Профильная труба даёт ровную геометрию и удобна для крепления инжектора и отстойника. Наиболее популярный размер — 100×100 мм.

3. Из нержавеющей трубы

Нержавейка служит десятилетиями, не ржавеет и выдерживает высокие температуры. Это лучший вариант для постоянного использования.

4. Бюджетный дымогенератор из банки

Из жестяной банки можно собрать простейший вариант для экспериментов. У него ограниченный ресурс, но как временное решение подходит.

5. Чертежи и размеры дымогенератора

Чертежи являются ключевым элементом при сборке. Правильно подобранные размеры обеспечивают:

• стабильное тление;
• правильную тягу;
• отсутствие перегрева;
• равномерную подачу дыма.

Базовые размеры, которые можно использовать:

• высота камеры тления: 40–60 см;
• диаметр трубы: 80–110 мм;
• отверстия для подачи воздуха: 6–10 мм;
• высота установки инжектора: 2–4 см от дна.

Если делаете дымогенератор из профильной трубы или из трубы 100×100 — размеры можно оставить теми же, адаптируя отверстия под нужный диаметр. Чертежи с размерами обязательны, если вы создаёте конструкцию с отстойником, фильтром или компрессором. В этом случае важно соблюдать геометрию потока дыма: изгибы должны быть плавными, а патрубки — расположены строго по направлению движения дыма.

6. Варианты конструкций дымогенераторов

1. С отстойником

Отстойник собирает смолу и влагу, улучшая качество дыма. Устанавливается ниже уровня камеры тления. Конструкция может включать фильтр из металлической сетки.

2. С фильтром и охладителем

Этот вариант подходит тем, кто хочет максимально чистый и прохладный дым. Фильтр задерживает сажу, а охладитель снижает температуру.

3. С компрессором

Компрессор подаёт воздух под давлением, что обеспечивает стабильный поток даже при длинной магистрали.

4. Без компрессора (естественная тяга)

Работает за счёт длинного дымохода. Это самый тихий и «традиционный» вариант.

5. Шнековый дымогенератор

Внутри трубы находится шнек, обеспечивающий равномерную подачу щепы. Его сложно изготовить, но он обеспечивает автономность.

6. Электрический дымогенератор

Оснащён нагревателем, который регулирует интенсивность тления. Используется при больших объёмах копчения.

7. Как сделать дымогенератор своими руками — пошаговая инструкция

Шаг 1. Подготовка трубы

Отрежьте трубу нужной длины — оптимально 40–50 см. Очистите края и сделайте разметку.

Шаг 2. Просверливание отверстий

Нижние отверстия диаметром 6–10 мм обеспечивают подачу воздуха. Если будет инжектор — сделайте отверстие под штуцер.

Шаг 3. Установка инжектора

Инжектор — это трубка, через которую воздух нагнетается внутрь. Он должен располагаться в нижней части корпуса.

Шаг 4. Монтаж отстойника

Отстойник можно сделать из небольшой банки или цилиндра, прикрепив через патрубок.

Шаг 5. Сборка дымовой магистрали

Используйте гофру или металлическую трубу. Длина — от 1 до 2 метров, чтобы дым успевал охлаждаться.

Шаг 6. Первое тестирование

Засыпьте щепу, подожгите и проверьте стабильность подачи дыма. Регулируйте подачу воздуха компрессором или вентилятором.

8. Вентиляторы, компрессоры и нагнетатели

Для стабильной работы часто требуется дополнительный поток воздуха. Его можно обеспечить:

• вентилятором для дымогенератора холодного копчения;
• аквариумным компрессором;
• нагнетателем для коптильни;
• кулером от ПК;
• самодельным нагнетателем из старого пылесоса.

Главное — контролировать мощность, чтобы щепа не разгоралась слишком сильно.

9. Как подключить дымогенератор к коптильне

Подключение включает несколько этапов:

1. герметизация соединений;
2. выбор правильного диаметра патрубка;
3. установка трубы под углом для естественной тяги;
4. проверка отсутствия подсосов воздуха.

Если используется схема коптильни холодного копчения с дымогенератором — следуйте чертежам, учитывая расположение топки, камеры и отстойника.

10. Проверка работы и устранение ошибок

Распространённые ошибки:

• слишком сильная тяга → щепа горит, а не тлеет;
• короткий дымоход → дым слишком горячий;
• отсутствие отстойника → много сажи в коптильне;
• неправильный диаметр инжектора → нестабильный поток.

Чтобы дымогенератор работал правильно, нужно добиться равномерного тления щепы и стабильного потока дыма без резких перепадов.

11. Заключение

Самодельный дымогенератор для холодного копчения — доступное и эффективное решение для тех, кто ценит натуральные продукты. Изготовить такую конструкцию можно из трубы, профильного металла или нержавейки. Важно соблюдать размеры, использовать качественные чертежи, добавить отстойник, если хотите чистый дым, и контролировать подачу воздуха через инжектор или компрессор. При правильной сборке устройство прослужит долгие годы и даст возможность готовить вкусные копчёности в домашних условиях.
