Электрический тёплый пол в бане под плитку

Инструкции систем под плитку прямо требуют защитного отключения и проверки соединений до замоноличивания. В бане это не формальность: босой человек, вода и металлический слив делают последствия ошибки значительно тяжелее.

Где тёплый пол допустим

Условия в парной, мойке и комнате отдыха различаются. В мойке нужна система для влажной зоны и надёжный уклон к сливу. В парной температура воздуха и пола зависит от печи; размещение кабеля рядом с нагретыми конструкциями проверяют по проекту. В комнате отдыха условия ближе к обычному помещению.

Нагреватель не кладут:

• под стационарную печь и её основание;
• под глухие низкие подиумы без теплоотвода;
• через деформационные швы;
• вплотную к горячим трубам и дымоходу;
• в местах будущего сверления;
• там, где производитель запрещает монтаж.

Какую систему выбрать

Выбор по слову «инфракрасный» недостаточен. Для плитки важны конструкция кабеля, экран, способ заделки и документация.

Расчёт площади и мощности

Сначала начертите помещение в масштабе и исключите печь, стационарные подиумы, слив с сервисной зоной и другие запрещённые участки. Обогреваемая площадь меньше общей.

Электрическая мощность равна площади нагревателя, умноженной на удельную мощность комплекта. Например, мат площадью 4 м² при паспортных 150 Вт/м² имеет мощность 600 Вт. Это пример арифметики, а не рекомендация мощности для любой бани. Электрик проверяет теплопотери, кабель линии, автомат, УЗО и допустимую нагрузку.

Терморегулятор подбирают по току с запасом, предусмотренным производителем. Если нагрузка превышает его возможность, используют контактор по проекту.

Правильный пирог пола

Типовая последовательность для бетонного основания:

1. Прочное выровненное основание с уклоном, если он нужен.
2. Теплоизоляционный слой в конструкции пола по расчёту.
3. Стяжка или основание, готовое под гидроизоляцию.
4. Совместимая гидроизоляция с лентами в углах и герметизацией слива.
5. Нагревательный мат или кабель по инструкции системы.
6. Эластичный плиточный клей либо проектная стяжка.
7. Плитка и влагостойкая затирка.
8. Герметичные примыкания, не блокирующие деформационные швы.

Положение гидроизоляции относительно нагревателя определяет системное решение. Нельзя произвольно прокалывать готовую мембрану крепежом мата.

Электрическая безопасность

Подключение выполняют при снятом напряжении с проверкой его отсутствия. Нужны защитный проводник, уравнивание потенциалов там, где оно требуется, автоматический выключатель и УЗО с параметрами по проекту и инструкции. В руководствах бытовых систем часто указано УЗО не более 30 мА, но конкретную схему выбирает электрик по действующим правилам.

Терморегулятор размещают вне запрещённых зон либо выбирают исполнение с подходящей степенью защиты. Соединительные муфты и холодные концы располагают так, как требует производитель; самодельные скрутки под плиткой недопустимы.

Остановите работы, если отсутствует защитное заземление, неизвестно состояние проводки, УЗО не проходит тест, деревянные конструкции сырые или монтажная схема противоречит инструкции.

Пошаговая подготовка без подключения

1. Зафиксируйте план

Нанесите на чертёж нагреватель, датчик, слив, печь и будущий крепёж. Сфотографируйте план и сохраните паспорт комплекта.

2. Проверьте основание и воду

Сформируйте уклон до укладки мата. Выполните гидроизоляцию и контрольный тест слива способом, допустимым для конструкции. Тёплый пол не исправляет лужи.

3. Измерьте нагреватель

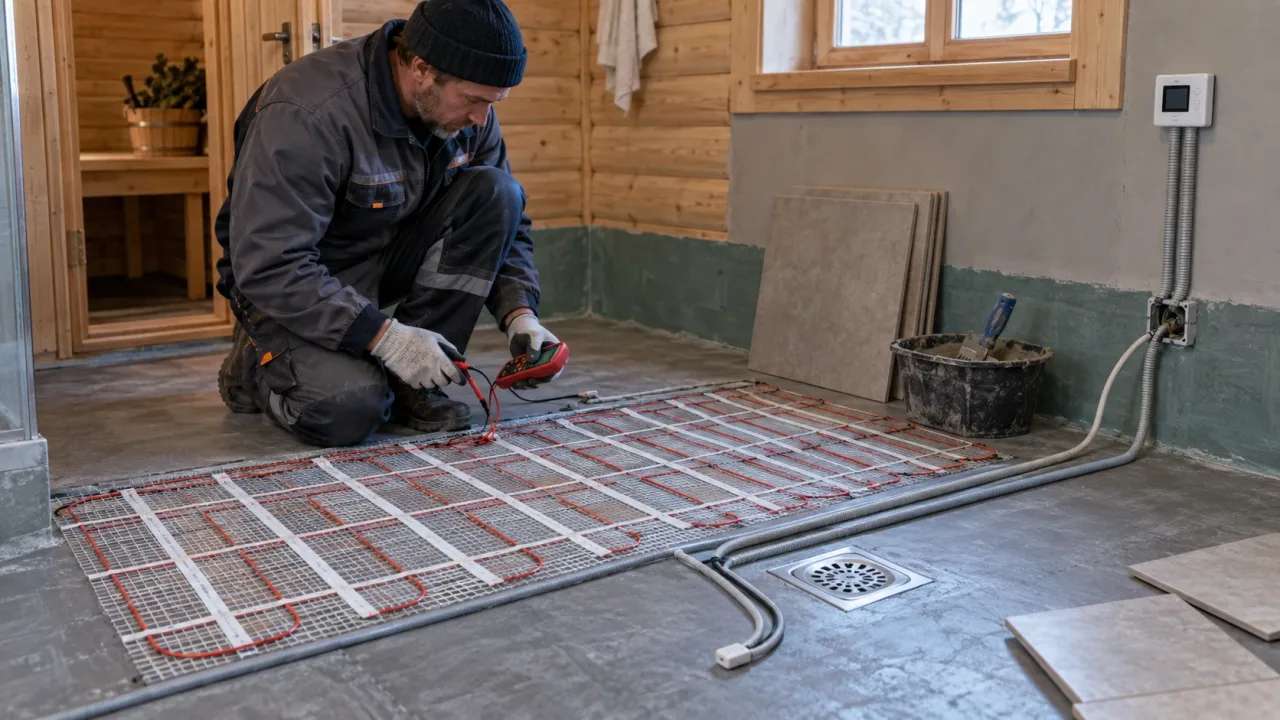

Квалифицированный монтажник измеряет сопротивление жил и изоляции до раскладки, после фиксации и после укладки плитки. Значения сравнивают с паспортом и записывают в гарантийный талон. Пропуск измерения лишает возможности доказать, на каком этапе возникло повреждение.

4. Разложите мат

Сетку можно разрезать для поворота, не задевая кабель. Витки не пересекают, не сближают произвольно и не натягивают. Муфты полностью погружают в разрешённый слой без воздушной полости.

5. Установите датчик пола

Датчик помещают в отдельную гладкую трубку с заглушенным концом между соседними витками, не касаясь кабеля. Трубка идёт к коробке плавно, чтобы датчик можно было заменить.

Укладка плитки

Кабель полностью закрывают клеем без воздушных пустот. Инструмент ведут параллельно трассе и не опирают острым краем на нагреватель. По уложенному мату не ходят в жёсткой обуви и не ставят ведро на кабель.

Используют клей и затирку, рассчитанные на тёплый пол и влажные условия. Толщину слоя, размер плитки и деформационные швы берут из проекта системы. После облицовки сопротивление измеряют снова и сверяют с исходным.

Когда включать после монтажа

Включать нагрев для ускорения сушки запрещено. Плиточный клей, стяжка и гидроизоляция должны полностью набрать свойства в сроки своих производителей. Ранний нагрев создаёт неравномерную усадку и трещины.

Первый запуск выполняет электрик после проверки защиты. Температуру повышают по программе системы, а не сразу до максимума. Датчик ограничивает температуру пола; он не заменяет контроль воздуха и пожарные требования бани.

Диагностика неисправности

Не ищите обрыв под напряжением и не вскрывайте плитку наугад. Трассу локализуют измерительным оборудованием, затем выполняют минимальный ремонт.

Схема управления и место терморегулятора

Терморегулятор не ставят в произвольном месте только ради удобства. Учитывают влажную зону, допустимые условия эксплуатации самого прибора и требования проекта. Часто регулятор выносят в сухое смежное помещение, а в пол заводят датчик в сменной гофротрубке. Конкретное расположение должен подтвердить электрик с учётом зон помещения и инструкций оборудования.

Датчик размещают между соседними линиями кабеля на равном расстоянии от них, а не вплотную к одной жиле. Конец трубки герметизируют, чтобы внутрь не попал клей или раствор. Повороты делают плавными: после отделки датчик должен вытаскиваться без вскрытия плитки. Трубка не пересекает нагревательный кабель и не подходит к печи, трапу или наружной двери, иначе показания будут искажены.

Если суммарная мощность превышает допустимую нагрузку выхода терморегулятора, систему коммутируют через подходящий контактор по проекту. Увеличенный номинал автомата эту проблему не решает. Сечение кабеля, автомат, устройство защитного отключения и способ прокладки выбирают как единую цепь.

Контрольные измерения на трёх этапах

Измерение сопротивления — не формальность для гарантийного талона. Оно помогает определить, на каком этапе возникло повреждение. Значение сравнивают с паспортом и допустимым отклонением производителя.

Одновременно фотографируют трассу с рулеткой или понятными ориентирами. На схеме отмечают муфту, окончание кабеля, трубку датчика и расстояния до стен. Это позволит в будущем просверлить порог или закрепить перегородку, не попав в нагреватель.

Если значение резко изменилось, дальнейшие мокрые работы останавливают. Найти дефект до укладки плитки проще и дешевле, чем после отделки. Проверку изоляции и подключение выполняет специалист подходящим измерительным прибором; бытовой мультиметр не заменяет весь комплекс испытаний.

Приёмка системы перед первым запуском

До подачи питания соберите документы и проверьте видимые узлы. Должны сохраниться паспорт комплекта, схема раскладки, результаты измерений, фотографии и данные защитных устройств. Электрик проверяет цепь защитного проводника, работу отключения, соответствие аппаратов проекту и правильность подключения датчика.

Практический чек-лист приёмки:

• кабель или мат полностью закрыт клеем либо слоем, предусмотренным системой;
• нагреватель не проходит под печью, мебелью без просвета и стационарным подиумом;
• муфта находится в допустимом слое, а не висит в воздухе;
• датчик можно заменить через трубку;
• гидроизоляция и примыкания к трапу не повреждены;
• на щите понятно, какой автомат относится к тёплому полу;
• у владельца осталась схема раскладки и журнал измерений.

Первый нагрев выполняют после полного набора прочности клеем и затиркой. Начинают с умеренной уставки и наблюдают, нет ли отключений, запаха, локального перегрева или аномальных показаний. Быстро выводить холодную конструкцию на максимум не нужно: комфорт оценивают после стабилизации, а не через несколько минут.

Как эксплуатировать пол зимой

В бане периодического использования важен не только нагрев, но и просушка. Тёплый пол не заменяет вентиляцию и не должен постоянно компенсировать протечку или сырой утеплитель. После банных процедур удаляют воду, обеспечивают воздухообмен и используют режим, который допускают отделка и оборудование.

Если помещение зимой промерзает, учитывают требования к клею, затирке, гидроизоляции и датчику. Перед включением после долгого простоя осматривают щит и видимые соединения. Повторяющееся срабатывание защиты — основание отключить систему и вызвать электрика, а не ставить автомат большего номинала.

Ошибки монтажа

• Выбрать плёнку без допуска под плитку во влажной зоне.
• Уложить кабель под печью или глухим подиумом.
• Пересечь витки либо укоротить нагревательный кабель.
• Забыть трубку датчика.
• Повредить гидроизоляцию крепежом.
• Не измерить сопротивление на трёх этапах.
• Спрятать скрутку в клее.
• Включить систему для сушки.
• Подключить без заземления и защитного отключения.

Электрический тёплый пол в бане безопасен только как единая система: основание, вода, гидроизоляция, нагреватель, защита и плитка должны быть спроектированы совместно. Экономия на одном скрытом узле превращает будущий ремонт в вскрытие всего пола.
