Гидроаккумулятор для частного дома: как рассчитать и выбрать объём

Гидроаккумулятор для частного дома выбирают не только по числу жильцов и не по цифре «24, 50 или 100 литров» в названии. Главный параметр — полезный объём воды, который бак отдаёт между давлением отключения и повторного включения насоса. Он должен обеспечить насосу приемлемую длительность цикла и не допускать частых пусков при небольшом расходе.

Практический порядок выбора:

1. узнать реальную подачу насоса в рабочей точке;
2. проверить допустимое число пусков или минимальное время непрерывной работы по его паспорту;
3. зафиксировать давление включения и отключения реле;
4. рассчитать требуемый полезный запас воды;
5. в таблице производителя найти бак, который даёт такой запас при выбранном диапазоне давления;
6. проверить материал мембраны, рабочее давление, способ монтажа и возможность обслуживания.

Номинальный объём бака и запас воды — разные величины. Внутри гидроаккумулятора одновременно находятся сжатый воздух и вода, поэтому бак «50 л» не отдаёт 50 л между пусками насоса.

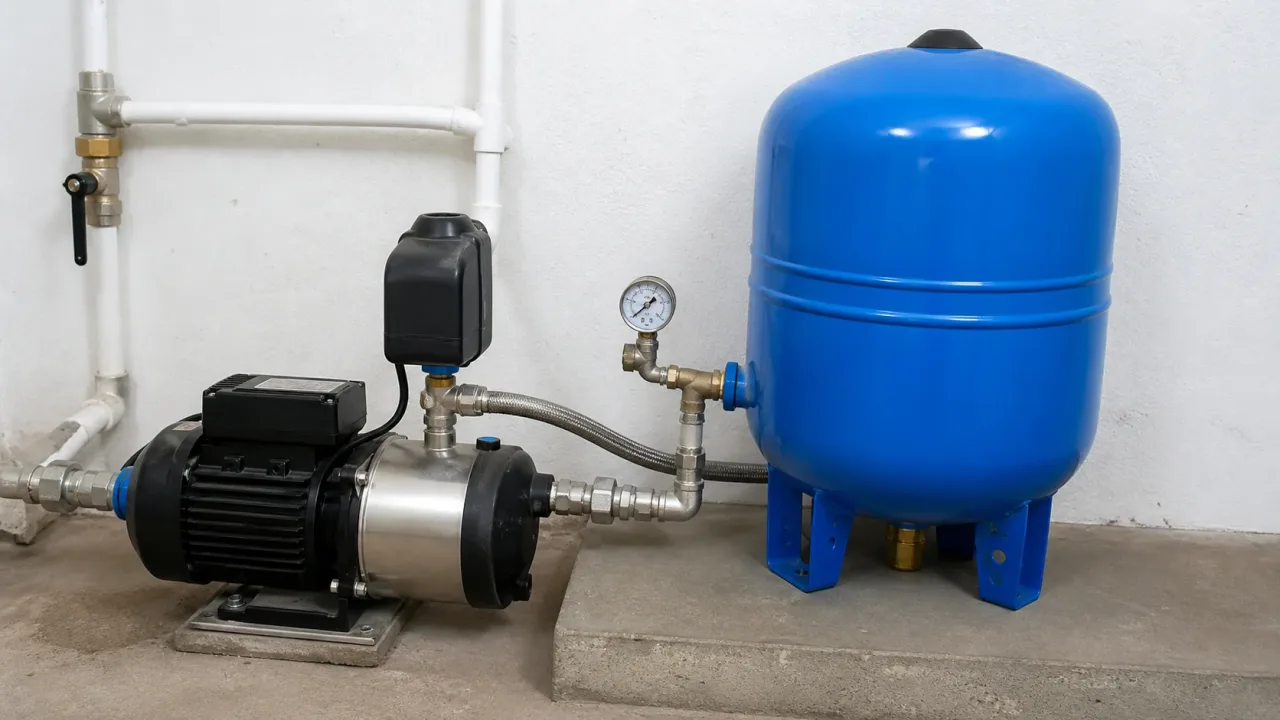

Что делает гидроаккумулятор в системе водоснабжения

Вода почти не сжимается. Если насос подключить к закрытой системе без компенсирующего объёма, даже небольшой разбор или утечка быстро изменит давление и заставит автоматику переключаться. Мембранный бак создаёт упругий запас: насос закачивает воду, воздух сжимается, а после открытия крана расширяющийся воздух вытесняет часть воды обратно в систему.

У правильно подобранного бака несколько задач:

• сократить число включений обычного насоса;
• сгладить небольшие колебания давления;
• дать воду для краткого разбора без немедленного пуска;
• компенсировать малые утечки и срабатывания арматуры до момента включения;
• смягчить часть переходных процессов в системе.

Но гидроаккумулятор не является полноценной ёмкостью аварийного запаса. Если дому нужны десятки или сотни литров при отключении электричества, проектируют отдельный накопитель с безопасным хранением воды и собственной схемой подачи. Увеличивать мембранный бак только ради «воды на сутки» обычно дорого и неэффективно.

Для насоса с частотным преобразователем логика может отличаться: производитель нередко допускает небольшой бак, который стабилизирует работу автоматики. Применять расчёт для обычного реле давления к частотной станции без её инструкции нельзя.

Полный объём и полезный запас воды

На корпусе указан геометрический, или номинальный, объём. Полезный запас часто называют drawdown: это количество воды, выходящее из бака при снижении давления от порога отключения насоса до порога включения. Оно зависит сразу от трёх значений:

• предварительного давления воздуха в пустом баке;
• давления, при котором насос включается;
• давления, при котором насос отключается.

Чем выше давление, тем сильнее сжат воздух и тем меньше доля бака, занятая водой в конкретный момент. Поэтому у одной модели полезный запас различается для диапазонов 2–3 бар и 3–4 бар. Подбирать бак по случайной таблице из интернета нельзя: конструкция мембраны и характеристики моделей отличаются.

В паспорте ищите не только total volume, но и drawdown либо acceptance volume при нужных настройках. Если таблицы нет, запросите её у производителя или продавца. Оценочная формула полезна для предварительного подбора, но окончательный типоразмер выбирают по техническим данным конкретного изделия.

Какие исходные данные собрать до расчёта

Начните не с каталога баков, а с существующей схемы. Запишите:

1. модель насоса и его кривую «подача — напор»;
2. глубину динамического уровня скважины или условия всасывания станции;
3. расчётное давление у бака во время работы;
4. настройки реле: включение и отключение;
5. минимальное время работы или максимально допустимое число пусков двигателя;
6. пиковые потребители: душ, полив, ванна, стиральная машина;
7. тип управления — обычное реле, электронный контроллер или частотный привод.

Паспортная максимальная подача насоса не равна подаче в доме. С ростом требуемого напора она обычно уменьшается. Для расчёта нужна рабочая точка с учётом подъёма воды, давления в системе и потерь в трубах. Если этих данных нет, измеряют наполнение контрольной ёмкости в устойчивом режиме или привлекают специалиста.

Также проверьте пороги давления. Бак, насос, реле, фильтры, водонагреватель и арматура должны быть рассчитаны на максимальное фактическое давление с запасом по проекту. Нельзя повышать верхний порог только ради большего «напора в душе», не проверив всю систему.

Как рассчитать нужный полезный объём

Для обычного насоса с реле давления понятная оценка строится через время работы. Требуемый полезный объём воды можно предварительно определить так:

полезный объём ≈ подача насоса в рабочей точке × минимальная длительность одного включения.

Если насос в реальной системе подаёт 30 л/мин, а его паспорт или проект требует, чтобы после пуска он работал не меньше минуты, полезный запас должен быть около 30 л. Это не означает, что подойдёт бак на 30 л: его паспортный объём должен быть больше, потому что часть пространства занимает воздух.

Последовательность расчёта:

• перевести подачу насоса в литры в минуту;
• взять минимальное время цикла из документации насоса или проекта;
• перемножить значения и получить требуемый drawdown;
• выбрать заданные пороги реле;
• найти в таблице производителя первый бак с drawdown не меньше расчётного;
• округлить к большему типоразмеру, а не к меньшему.

Некоторые методики используют максимально допустимое число пусков в час и коэффициенты, учитывающие расход во время наполнения. Они точнее для проектирования, но требуют надёжных исходных данных. Для дорогой скважины, нескольких домов, мощного насоса или коммерческой нагрузки подбор должен выполнить инженер.

Пример подбора без подмены паспортной таблицы

Предположим, в рабочей точке насос даёт 36 л/мин. Производитель рекомендует не менее 60 секунд непрерывной работы после запуска. Предварительно нужен полезный объём около 36 л.

Дальше действуют так:

1. подтверждают фактические пороги реле, например условные Pвкл и Pвыкл;
2. устанавливают предварительное давление воздуха по инструкции бака;
3. открывают таблицу drawdown для выбранной линейки;
4. смотрят значения именно для своих Pвкл/Pвыкл;
5. выбирают модель, отдающую не менее 36 л;
6. проверяют, поместится ли она и можно ли заменить мембрану или весь бак.

В официальном разделе Amtrol Well Tank Support указано, что предварительное давление их бака задают на 2 psi ниже давления включения реле. Это правило относится к указанным изделиям и единицам производителя. Для другого бака используйте его паспорт, а для российской системы переведите единицы без грубого округления.

Если в каталоге бак 80 л даёт при выбранном диапазоне меньше требуемых 36 л, переходят к следующему размеру. Нельзя считать, что «80 больше 36 — значит подходит»: сравнивать нужно именно полезный объём.

Почему число жильцов не задаёт литраж напрямую

Запрос «какой гидроаккумулятор нужен на 3–4 человека» кажется логичным, но число людей определяет прежде всего суточный расход. На частоту пусков влияет другое: насколько быстро насос подаёт воду, какой расход открыт сейчас и сколько воды отдаёт бак до нижнего порога.

Два дома с четырьмя жильцами могут требовать разные решения:

• в первом стоит насос 25 л/мин, один санузел и нет полива;
• во втором насос 60 л/мин, два санузла и автоматический полив;
• в третьем частотная станция поддерживает давление почти без циклов;
• в четвёртом есть большой накопитель и насос второго подъёма.

Поэтому бытовая рекомендация «24 л для дачи, 50 л для семьи, 100 л для большого дома» годится только как грубая стартовая оценка. Она не подтверждает совместимость с насосом. Чем мощнее обычный насос и чем строже ограничение по пускам, тем чаще требуется больший полезный объём.

Число жильцов всё же учитывают при проверке удобства: большой бак может дольше обеспечивать малый ночной разбор без запуска, а маленький — быстрее обновляет воду. Но это вторичная оптимизация после защиты насоса и устойчивой работы автоматики.

Как оценивать баки 24, 50, 80 и 100 литров

Размер на этикетке не привязан к единственному сценарию. Малый бак может быть достаточен для частотной станции по её инструкции, но недостаточен для мощного скважинного насоса с обычным реле. Большой бак снижает число пусков, однако занимает место, дороже стоит и не исправляет неправильно настроенную автоматику.

При сравнении нескольких моделей выпишите для каждой:

• номинальный объём;
• drawdown при ваших порогах давления;
• максимальное рабочее давление и температуру;
• допустимость для питьевой воды;
• материал и заменяемость мембраны;
• размер присоединения;
• массу заполненного бака;
• гарантийные условия и требования к установке.

Заполненный бак очень тяжёлый: сто литров воды — это примерно сто килограммов без учёта корпуса. Настенная полка или слабый деревянный настил должны быть рассчитаны на нагрузку. Напольные модели ставят на ровное устойчивое основание и не используют трубопровод как опору.

Если рассчитанное значение находится на границе двух моделей, обычно разумно взять ближайшую большую, если это допускают бюджет и место. Но «чем больше, тем всегда лучше» тоже неверно: нужно оценить обновление воды, стоимость, сервисный доступ и поведение всей системы.

Один большой бак или два меньших

Два гидроаккумулятора, подключённые к общей системе, могут суммировать полезный объём. Такой вариант удобен, если большой бак не проходит в дверь, требуется поэтапное расширение или проще обслуживать две доступные ёмкости. Однако простое добавление второго бака не гарантирует правильную работу.

Проверьте:

• оба изделия предназначены для одной среды и диапазона давления;
• предварительное давление выставлено согласованно на опорожнённых баках;
• соединительные трубы не создают заметно разное сопротивление;
• реле измеряет давление в корректной точке;
• каждый бак доступен для проверки и замены;
• запорная арматура не позволяет случайно оставить работающий насос без нужного объёма.

Два бака с разным предварительным давлением начинают отдавать воду не одинаково. Один может работать почти во всём цикле, а второй — подключаться лишь в части диапазона. Настройку выполняют манометром с известной точностью при отключённом насосе и полностью сброшенном давлении воды.

Вертикальный или горизонтальный гидроаккумулятор

Ориентация выбирается по конструкции изделия и компоновке оборудования. Горизонтальный бак часто служит основанием для поверхностной насосной станции. Вертикальный удобнее ставить на полу и проще вписать в узкое помещение. Одинаковая цифра объёма не означает полную взаимозаменяемость.

Смотрите на паспортные детали:

• рассчитан ли корпус на нужное положение;
• где расположен водяной штуцер и воздушный ниппель;
• предусмотрена ли опора для насоса;
• как удаляется вода при обслуживании;
• можно ли заменить мембрану;
• требуется ли отдельный воздухоотводчик для конкретной конструкции.

Не переворачивайте модель произвольно и не подвешивайте её за патрубок. Способ установки влияет на нагрузку на мембрану, опоры и трубопровод, а нарушение инструкции может лишить гарантии.

Совместимость с питьевой водой и давлением

Бак отопления и гидроаккумулятор водоснабжения внешне похожи, но рассчитаны на разные условия. Для питьевой воды нужна модель с соответствующим назначением и материалами. Расширительный бак отопления нельзя выбирать вместо неё только потому, что он дешевле и подходит по объёму.

Перед покупкой сопоставьте:

1. назначение и допустимую среду;
2. максимальное рабочее давление;
3. диапазон температуры;
4. качество внутренней поверхности и мембраны;
5. резьбу и материал присоединения;
6. возможность санитарного обслуживания;
7. доступность запасной мембраны, если она сменная.

Максимальное давление бака не должно быть почти равным обычному отключению насоса. Нужен предусмотренный проектом запас, а система должна иметь исправную защиту от недопустимого давления. Предохранительные устройства нельзя заглушать или заменять случайной пробкой.

Где поставить бак и как сохранить доступ

Гидроаккумулятор ставят в месте, где он защищён от замерзания, затопления и механических ударов. Манометр, реле и ниппель должны оставаться доступными. Если для проверки воздуха каждый раз приходится демонтировать полкотельной, обслуживание будут откладывать, а неисправность заметят по частым пускам насоса.

Хорошая компоновка предусматривает:

• устойчивое основание под полную массу;
• возможность полностью сбросить давление воды;
• слив в безопасное место;
• разъёмное соединение для замены;
• видимый манометр;
• защиту электрических компонентов от влаги;
• отсутствие нагрева рядом с котлом или дымоходом сверх паспортной температуры.

Запорный кран для сервиса допустим по проекту, но его положение должно исключать работу насоса с отсечённым баком. Опасную конфигурацию защищают блокировкой, маркировкой или другим инженерным решением, а не надеждой на память владельца.

Давление воздуха: важная, но отдельная настройка

Даже правильно выбранный объём не работает, если предварительное давление воздуха выставлено неверно. Его проверяют только при отключённом насосе и полностью опорожнённой водяной полости. Измерение на заполненной системе показывает не тот параметр.

Общий принцип — связать предварительное давление с нижним порогом реле по инструкции производителя. Слишком высокое значение уменьшает запас воды и может привести к резкому провалу перед включением. Слишком низкое увеличивает деформацию мембраны и тоже уменьшает эффективную работу.

Подробная процедура, признаки ошибки и безопасная настройка разобраны отдельно в статье о давлении в гидроаккумуляторе. Здесь достаточно запомнить: объём, пороги реле и предварительное давление выбирают как связанную систему.

Как проверить выбор после запуска

Расчёт нужно подтвердить наблюдением. Отключите крупные потребители, убедитесь, что явных утечек нет, затем создайте устойчивый расход и засеките цикл. Полезны два измерения:

• время работы насоса от включения до отключения;
• число полных циклов за час при характерном небольшом расходе.

Сравните результат с требованиями паспорта насоса и автоматики. Если двигатель включается на несколько секунд, причина может быть не только в малом баке. Нужно проверить предварительное давление, мембрану, обратный клапан, утечки, реле и фактический drawdown.

Признаки, при которых эксплуатацию откладывать нельзя:

• насос быстро включается и выключается даже без заметного расхода;
• из воздушного ниппеля выходит вода;
• корпус деформирован, ржавеет или течёт;
• давление выходит за допустимый диапазон;
• реле искрит, греется или работает нестабильно;
• бак качается, а трубы принимают его вес.

Электрическую часть отключают штатным аппаратом. Реле и силовые соединения должен проверять квалифицированный специалист.

Ошибки, из-за которых большой бак не помогает

Даже дорогой гидроаккумулятор не исправит системные дефекты. Частые ошибки:

• выбор по номинальному объёму без проверки drawdown;
• использование максимальной подачи насоса вместо рабочей;
• завышение порогов реле ради субъективно сильного напора;
• измерение воздуха при заполненной системе;
• установка бака отопления на питьевую воду;
• отсутствие опоры и сервисного слива;
• утечка в доме или неисправный обратный клапан;
• добавление второго бака с несогласованным давлением;
• ожидание суточного запаса воды от мембранной ёмкости.

Правильный результат — не максимально большой бак, а предсказуемый цикл: насос работает достаточно долго, давление меняется в установленном диапазоне, полезного объёма хватает до следующего запуска, а все узлы доступны для проверки.
