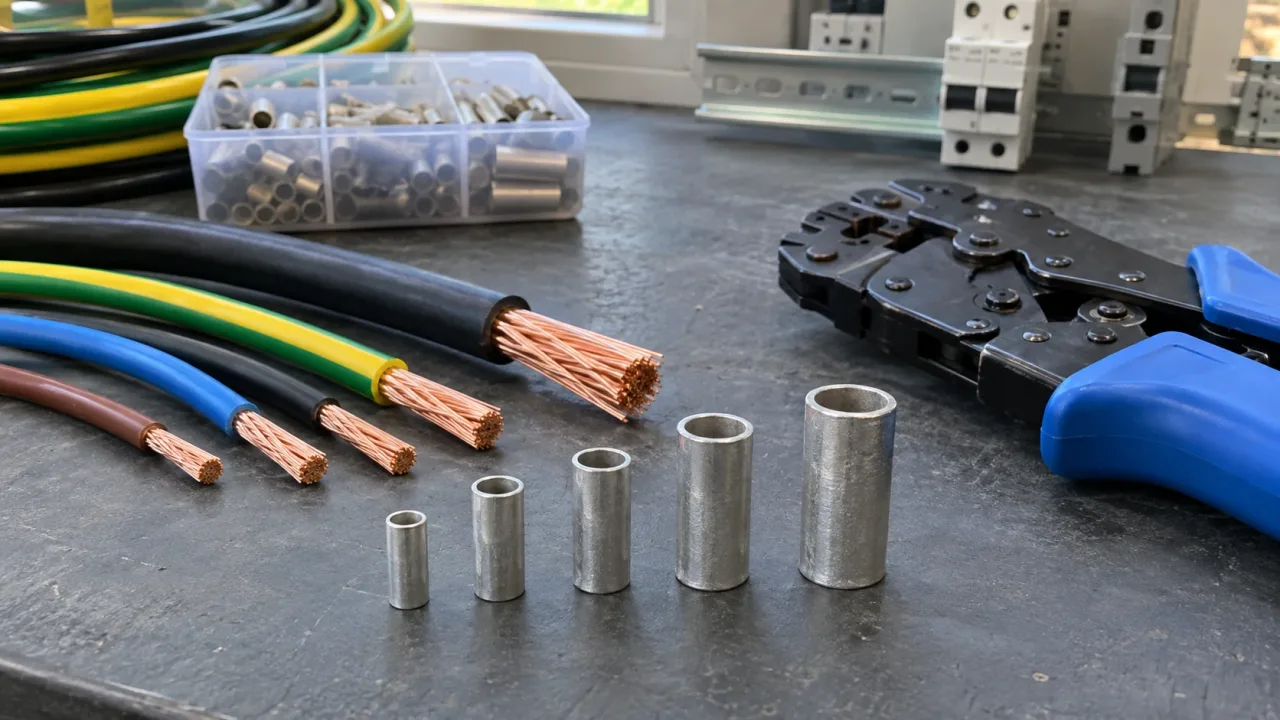

Гильзы для опрессовки медных проводов: виды и размеры

Какие гильзы бывают

Под словом «гильза» продаются разные изделия: силовые соединители для стыкового соединения кабельных жил, компактные втулки для нескольких проводов, изолированные соединители и наконечники для оконцевания. Одинаковая металлическая трубка внешне не означает одинаковое назначение.

Основные признаки выбора:

• материал проводников — медь, алюминий или переходное соединение;
• суммарная конфигурация жил, а не только их номинальное сечение;
• класс жилы: однопроволочная, многопроволочная или гибкая;
• соединение встык либо ввод с одной стороны;
• диапазон сечений, указанный для конкретной гильзы;
• тип матрицы и число опрессовок;
• допустимое напряжение и условия среды;
• способ последующей изоляции.

В руководстве IEK гильзы ГМЛ предназначены для соединения встык «путём опрессовки предварительно зачищенных» медных проводов и жил кабелей.

Фраза важна сразу двумя ограничениями: это определённая конструкция стыкового соединителя и механическая опрессовка подготовленных жил. Она не подтверждает пригодность любого ГМЛ для произвольного пучка в коробке.

Медь, лужёная медь и переходные изделия

ГМ изготавливают из меди без защитного лужения, ГМЛ — из лужёной меди. Лужение повышает коррозионную стойкость поверхности, но не превращает изделие автоматически в универсальный переходник между медью и алюминием. Для соединения разных металлов используют специально предназначенные переходные гильзы и технологию производителя.

Не зачищайте заводское покрытие наждачной бумагой «до красной меди». Повреждение лужения и царапины ухудшают защиту поверхности. Загрязнённую или окисленную жилу подготавливают так, как требует система соединения.

Для гибких проводов могут применяться другие втулки и наконечники, чем для монолитных жил стационарной проводки. Наконечник НШВИ предназначен для оконцевания гибкой жилы под клемму и не является заменой соединительной гильзе для сращивания двух кабелей.

Почему маркировка важнее диаметра

В обозначении силовой гильзы число часто связано с номинальным сечением проводника. Например, изготовитель может указывать ГМЛ-10 для жилы 10 мм². Однако конкретный каталог также задаёт внутренний диаметр, длину и допустимый класс жилы. Соседние серии с тем же числом могут отличаться назначением.

Диаметр жилы нельзя надёжно пересчитать в сечение простой школьной формулой, если жила многопроволочная: между проволоками есть промежутки, а форма после снятия изоляции меняется. Пользуйтесь маркировкой кабеля и техническими данными, а не измерением штангенциркулем по распушённому пучку.

Эта таблица задаёт направление, но не заменяет таблицу совместимости выбранного производителя.

Как определить размер для нескольких проводов

Популярный совет — сложить сечения всех жил и взять гильзу с таким же числом. Это лишь предварительная арифметика, а не готовый подбор. Например, три проводника по 2,5 мм² дают суммарно 7,5 мм². Из этого не следует, что любая силовая гильза ближайшего номинала обеспечит правильное заполнение: круглые жилы укладываются с пустотами, а стыковая гильза может быть рассчитана на другой ввод.

Правильный порядок:

1. Запишите число, материал, сечение и класс каждой жилы.
2. Определите, должны ли они входить с одной стороны или навстречу друг другу.
3. Найдите у изготовителя таблицу допустимых комбинаций для серии гильз.
4. Подберите указанную матрицу и пресс с полным циклом.
5. Выполните контрольное соединение на обрезках того же кабеля.
6. Разрежьте образец или проверьте его по методике производителя, не используя его в монтаже.

Если таблицы сочетаний нет, не компенсируйте пустоту дополнительной жилой. Подберите другую серию соединителей или обратитесь к электромонтажнику.

Размеры силовых ГМЛ как справочный пример

У одного производителя ряд лужёных соединительных гильз включает номиналы от 1,5 до 400 мм². Для малых размеров в каталоге приведены, например, внутренние диаметры около 1,9 мм для ГМЛ-1,5, 2,8 мм для ГМЛ-2,5 и 3,2 мм для ГМЛ-4. Эти значения описывают конкретную линейку и не являются универсальными размерами всех гильз.

Не переносите таблицу на изделие без маркировки. Даже у одного бренда бывают линейки по разным стандартам и для разных классов жил.

Как подобрать пресс-клещи и матрицу

Гильза работает после контролируемой пластической деформации. Пассатижи, бокорезы, молоток и тиски не создают расчётный профиль и не контролируют усилие. Нужен инструмент, указанный для серии соединителей.

Для небольших втулок применяют ручные пресс-клещи с соответствующим профилем. Для силовых ГМЛ — механические или гидравлические прессы и матрицы нужного номера. Профиль может быть шестигранным, вдавливанием или другим; смешивать его с рекомендацией от соседней системы нельзя.

Проверьте инструмент до работы:

• матрицы без сколов, ржавчины и следов перекоса;
• номер матрицы читается и соответствует гильзе;
• механизм полного цикла не раскрывается раньше завершения обжима;
• шарниры не имеют чрезмерного люфта;
• рабочая зона чистая;
• калибровка и обслуживание выполнены по регламенту.

Если рукоятки требуют ненормального усилия или матрицы не сходятся, не удлиняйте их трубой. Возможно, выбран неверный размер либо инструмент повреждён.

Подготовка жил

Работу выполняют только на обесточенной линии. Отключение автомата подтверждают проверкой отсутствия напряжения исправным прибором. В распределительной коробке сначала фотографируют исходную схему и убеждаются, что нет цепей с другим источником питания.

Изоляцию снимают на длину, заданную гильзой, не надрезая проволоки. Ножом легко сделать кольцевую насечку на медной жиле, которая затем сломается возле соединения. Лучше использовать настроенный стриппер подходящего диапазона.

Жилы должны войти до предусмотренного положения. Для стыковой гильзы каждая сторона занимает свою часть; для односторонней втулки торцы располагают по инструкции. Распушённые проволоки нельзя обрезать, чтобы пучок поместился: это уменьшает проводящее сечение.

Порядок опрессовки

Конкретное число и положение обжимов берут из документации. Общая логика выглядит так:

1. Убедитесь в отсутствии напряжения и идентифицируйте все жилы.
2. Подберите гильзу, матрицу и инструмент как одну систему.
3. Снимите изоляцию без повреждения меди.
4. Введите жилы полностью и проверьте положение через торец или контрольное окно, если оно предусмотрено.
5. Расположите гильзу в матрице в заданной зоне и ориентации.
6. Завершите полный цикл прессования.
7. Выполните остальные обжимы в указанной последовательности.
8. Осмотрите соединение и слегка проверьте каждую жилу на удержание без рывка.
9. Изолируйте узел материалом, рассчитанным на напряжение, температуру и среду.

Не прессуйте дважды случайно поверх одного следа. Повторный обжим допустим только если это предусмотрено схемой производителя.

Соединение в распределительной коробке

Готовый узел должен помещаться без острого изгиба и давления крышки. Гильзы разводят так, чтобы оголённые части не соприкасались, а жилы не натягивали соединение. Термоусадка или другая изоляция должна перекрывать металл с достаточным заходом на неповреждённую изоляцию проводов.

Перед закрытием коробки проверьте:

• соответствие соединений схеме;
• отсутствие выступающей меди;
• целостность изоляции возле зачистки;
• механическое удержание каждой жилы;
• отсутствие перегиба у края гильзы;
• запас длины для повторного обслуживания;
• надёжность крепления самой коробки и крышки.

Скрывать узел штукатуркой или за отделкой можно только в том случае, если способ соединения и размещение соответствуют проекту и действующим требованиям. Доступность коробки не исправляет плохую опрессовку, но недоступность повышает цену любой ошибки.

Как оценить качество обжима

Внешне правильный след матрицы должен быть симметричным для выбранного профиля, без трещин, разрывов и острых заусенцев. Гильза не должна свободно двигаться по жилам. Изоляция проводника не попадает в металлическую зону прессования, а оголённая медь не выступает за изоляционный материал после завершения узла.

Контрольное испытание на обрезках полезно при новой партии гильз или инструменте. Разрез покажет заполнение и повреждения, но оценивать его нужно по критериям системы. Домашний тест «повиснуть всем весом» не является нормированным испытанием и может повредить провод.

После подачи нагрузки тепловизионное обследование специалистом помогает найти перегрев, но нормальная температура в один момент не доказывает долговечность соединения. Важны технология, инструмент и исходные материалы.

Частые ошибки

• Покупать набор без понятной маркировки и таблицы совместимости.
• Подбирать гильзу по наружному диаметру пучка.
• Засовывать обрезок жилы для заполнения пустоты.
• Соединять медь и алюминий обычной медной трубкой.
• Снимать лужение абразивом.
• Повреждать проволоки при зачистке.
• Использовать пассатижи вместо пресс-клещей.
• Прессовать неверной матрицей или не завершать цикл.
• Оставлять металл без рассчитанной изоляции.
• Выполнять работу на линии, где не подтверждено отсутствие напряжения.

Если соединение относится к вводному кабелю, щиту, мощному потребителю, алюминиевой проводке или скрытой линии без доступа, подбор и опрессовку лучше поручить электромонтажнику. Цена правильной гильзы мала по сравнению с последствиями нагрева контакта внутри деревянной конструкции.
