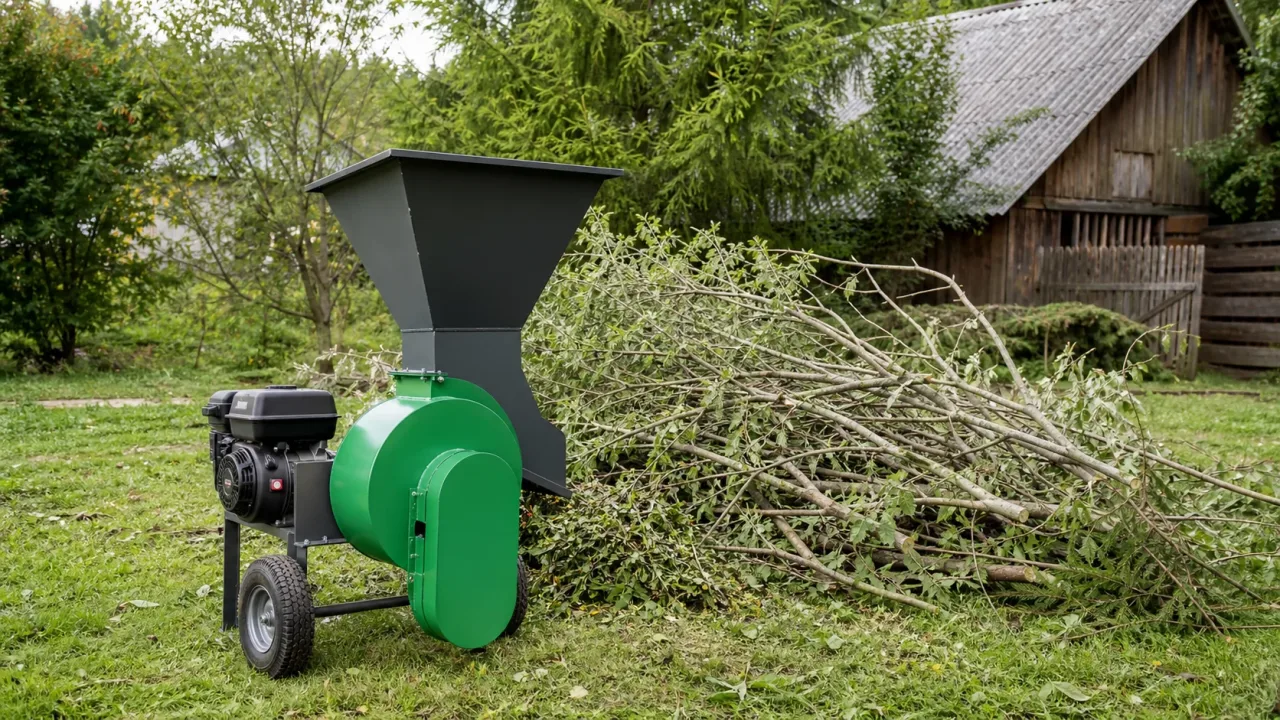

Измельчитель веток своими руками: конструкция и безопасность

Самодельный измельчитель веток — это высокорисковая машина с большой кинетической энергией. Проектировать её следует как оборудование: сначала определить сырьё и фракцию щепы, затем рассчитать ротор, вал, подшипники, раму и привод, а вокруг режущего узла создать закрытый корпус, длинную загрузочную горловину, безопасный выброс и аварийную остановку. Случайный мотор и ножи из неизвестной стали недопустимы.

Если рука, одежда или обломок могут достичь ножей, конструкция не готова. Мощность двигателя не компенсирует отсутствие ограждений, блокировки и инженерного расчёта.

Сначала решите, нужен ли самодельный аппарат

Заводской измельчитель имеет испытанный корпус, загрузочный канал, толкатель, защиту от перегрузки и документацию. Самодельный проект оправдан только при наличии инженерных компетенций, станочной базы и возможности проверить детали. Для нескольких куч веток в год аренда часто дешевле и безопаснее.

• нет токарной и балансировочной базы — выбирайте готовую машину;
• нет конструктора по вращающимся механизмам — не проектируйте ротор;
• нельзя закрыть привод кожухом — не запускайте;
• нет аварийного останова и расцепления — испытания запрещены;
• сырьё неизвестно — сначала сортируйте отходы;
• работать будут разные люди — нужен заводской уровень защиты и инструкция.

Опишите сырьё

Тонкие зелёные побеги, сухие ветки, листья и толстая древесина требуют разных режущих принципов. Попытка измельчать всё одним диском повышает вероятность заклинивания и выброса. Зафиксируйте максимальный диаметр, влажность, породу, длину и наличие развилок.

1. Разделите зелёное и сухое сырьё.
2. Удалите землю, камни, проволоку и металл.
3. Обрежьте боковые ответвления, мешающие загрузке.
4. Определите требуемую фракцию.
5. Решите, куда поступает щепа.
6. Ограничьте сырьё маркировкой у приёмника.

Ножевой и валковый принцип

• быстрый ножевой ротор хорошо режет зелёные ветви, но чувствителен к балансу и способен выбрасывать фрагменты;
• медленный валковый механизм втягивает и дробит древесину, но требует расчётного редуктора и реверса;
• молотковая схема подходит для иного сырья и создаёт пыль;
• комбинированная машина сложнее ограждается и обслуживается.

Выбор принципа выполняют до покупки двигателя. Не переносите нож от газонокосилки или пилы в самодельный ротор: он рассчитан на другую посадку и нагрузку.

Почему чертёж из интернета не является проектом

Чертёж может не содержать марку стали, допуски вала, расчёт усталости, балансировку, крепёж, режимы и защиту. Даже точное повторение размеров не гарантирует безопасность другого двигателя и материала.

• неизвестна частота вращения;
• нет расчёта центробежной нагрузки;
• не указан класс крепежа;
• отсутствуют допуски посадок;
• не показан защитный корпус;
• нет электрической схемы и торможения;
• не описан порядок испытаний.

Режущий ротор — зона только для инженерного расчёта

Нож, диск, вал и крепёж испытывают переменные ударные и центробежные нагрузки. Трещина, плохая сварка или дисбаланс способны разрушить узел. Детали проектируют из материалов с известными свойствами, изготавливают по технологии и контролируют неразрушающими методами, когда это требуется.

В этой статье намеренно нет размеров ножей и оборотов: они зависят от геометрии, массы, материала, диаметра ротора и расчёта корпуса. Подбор «на глаз» создаёт риск смертельного выброса.

Вал и подшипники

Вал рассчитывают на изгиб, кручение, усталость и динамику. Подшипники выбирают по нагрузке, частоте, пыли и ресурсу. Посадки не должны позволять ротору смещаться, а уплотнения — пропускать щепу к телам качения.

• известный материал вала;
• расчётные переходы без острых концентраторов;
• правильные посадки подшипников;
• осевая фиксация;
• защита от пыли;
• доступ к смазке без снятия ограждения в работе;
• контроль температуры при испытаниях.

Рама и устойчивость

Рама воспринимает массу, крутящий момент и вибрацию. Узкая высокая стойка может опрокинуться при подаче кривой ветки. Колёса должны фиксироваться, а опоры стоять на ровном твёрдом основании.

1. Определите центр тяжести.
2. Рассчитайте опрокидывающий момент.
3. Проверьте сварные и болтовые соединения.
4. Добавьте места безопасного подъёма.
5. Защитите колёса от самопроизвольного движения.
6. Исключите доступ под работающую машину.

Загрузочная горловина

Приёмник должен физически не позволять человеку достать до режущего узла. Его длина, форма, сечение и перегородки определяются оценкой риска. Широкая короткая воронка удобна, но опасна. Для подачи применяют специальный толкатель, который не может пройти к ножам.

• рука не достигает опасной зоны;
• ветка не выбрасывается назад прямой линией;
• одежда не цепляется за кромки;
• горловину нельзя снять без остановки;
• крепление имеет блокировку;
• есть видимая маркировка допустимого сырья.

Выброс и сбор щепы

Канал направляют от оператора и проходов. Он должен выдержать удар фрагмента и исключить доступ к ротору с выходной стороны. Мешок не крепят так, чтобы он перекрывал поток и создавал давление.

Bosch требует выключать машину, ждать остановки ножа и снимать аккумулятор перед вмешательством, а также не наклонять работающий измельчитель. Для самодельной машины границы должны быть как минимум столь же строгими.

Корпус режущей камеры

Корпус удерживает фрагмент при разрушении ножа и не может быть тонким декоративным кожухом. Его рассчитывают, соединения располагают вне прямой плоскости выброса, а дверцы блокируют. Прозрачное окно из случайного пластика недопустимо.

Двигатель и привод

Мощность выбирают после определения режущего режима и момента. Электродвигатель, бензиновый мотор и тракторный привод имеют разные риски. Ремни, шкивы, муфты, цепи и валы полностью закрывают.

• двигатель имеет паспорт;
• передаточное отношение рассчитано;
• предусмотрена защита от перегрузки;
• ремень не служит единственным предохранителем;
• муфта соответствует моменту;
• вращение не доступно снизу;
• кожух снимается только инструментом при отключении.

Электрическая часть

Электрооборудование выбирают для пыли, влаги и наружной эксплуатации. Нужны защита двигателя, правильный кабель, заземление, устройство защитного отключения по схеме и пускатель, который не допускает самозапуска после пропадания питания.

1. Проектирует квалифицированный электрик.
2. Кнопка STOP доступна оператору.
3. После восстановления сети машина не стартует сама.
4. Крышки имеют блокировку.
5. Кабель защищён от веток и колёс.
6. Корпус и двигатель заземлены по проекту.
7. Испытания защиты документируются.

Аварийная остановка

Обычный маленький выключатель рядом с двигателем недостаточен. Оператор должен остановить подачу и привод, не приближаясь к горловине. После STOP энергия вращения сохраняется, поэтому доступ открывают только после полной остановки и блокировки питания.

Реверс и устранение засора

Реверс безопасен только в механизме, рассчитанном на обратное вращение. Нельзя менять фазы или полярность на ходу. Засор устраняют после остановки, отключения, блокировки источника энергии и проверки нулевого движения.

• не тяните ветку из работающей горловины;
• не давите ногой;
• не используйте металлический лом;
• не открывайте крышку при вращении;
• не просите помощника удерживать кнопку;
• используйте предусмотренный инструмент.

Балансировка

Статическая проверка не заменяет динамическую балансировку рабочего ротора. После заточки масса ножей меняется, поэтому комплект обслуживают симметрично и контролируют. Сильная вибрация — стоп-сигнал, а не повод сильнее затянуть раму.

Испытания до подачи веток

1. Проведите независимую проверку расчётов и сборки.
2. Установите все ограждения.
3. Удалите людей из опасной зоны.
4. Запустите дистанционно без сырья.
5. Контролируйте вибрацию, шум и нагрев.
6. Проверьте STOP и отсутствие самозапуска.
7. Остановите и осмотрите крепёж.
8. Только после успешных этапов переходите к контролируемой нагрузке.

Пробная подача

Испытание начинают с сырья значительно ниже проектного предела, используя штатный толкатель и защитный экран. Наблюдатели находятся вне зоны выброса. Любой металлический звук, вибрация, дым, ослабление крепежа или возврат ветки означает немедленную остановку.

Средства защиты

• закрытая защита глаз и лица;
• защита слуха;
• прочная обувь;
• плотная одежда без свободных концов;
• перчатки для подготовки веток, но не у доступного вращения;
• респиратор при пыли;
• аптечка и связь.

Организация рабочей зоны

Машина стоит на ровном сухом месте. Сырьё подают с одной стороны, готовую щепу забирают после остановки. Детей, животных и зрителей не допускают. Освещение не должно ослеплять оператора.

Что нельзя загружать

• ветки толще расчётного предела;
• камни, стекло и металл;
• доски с гвоздями;
• землю и корни;
• верёвки, ткань и пластик;
• слишком мокрую массу, вызывающую забивание;
• материал неизвестного происхождения.

Обслуживание

1. Полностью отключите и заблокируйте питание.
2. Дождитесь нулевого вращения.
3. Очистите корпус подходящим инструментом.
4. Осмотрите ножи и крепёж.
5. Проверьте подшипники и ремни.
6. Зафиксируйте наработку и дефекты.
7. После вмешательства повторите холостое испытание.

Когда машину списывают

Трещина ротора, вала, корпуса или рамы, повреждение блокировки, неизвестная история перегрузки и деформация посадок требуют инженерной оценки. Заварить трещину и сразу продолжить нельзя.

Когда заводской измельчитель лучше

• машина нужна редко;
• нет расчёта ротора;
• нет токарной обработки и балансировки;
• операторы меняются;
• нужна гарантия и сервис;
• важны низкий шум и удобное устранение засора;
• нет возможности оградить испытательную зону.

Карта опасных зон

До изготовления нанесите на схему зоны втягивания, защемления, разрыва, выброса, электрического контакта, горячих поверхностей и шума. Для каждой опасности должно быть конструктивное ограждение или блокировка, а не только предупреждающая наклейка.

1. Определите максимальную траекторию обломка.
2. Отметьте доступ руки с каждой стороны.
3. Проверьте места наматывания одежды.
4. Выделите зону обслуживания.
5. Назначьте безопасное положение оператора.
6. Опишите остаточную энергию после STOP.

Пыль, шум и пожар

Сухая древесина образует мелкую пыль, которая раздражает дыхательные пути, оседает на двигателе и повышает пожарный риск. Не работайте в закрытом помещении без рассчитанной аспирации. Накопление щепы у горячего мотора и забитые вентиляционные каналы недопустимы.

• контролируйте вентиляцию двигателя;
• убирайте пыль только после блокировки;
• не применяйте открытый огонь;
• держите подходящее средство пожаротушения;
• измеряйте шум и выбирайте защиту слуха;
• не направляйте выброс в сухую траву.

Паспорт самодельной машины

Зафиксируйте чертежи, материалы, расчёты, допустимое сырьё, протокол балансировки, электрические испытания, порядок обслуживания и перечень запрещённых действий. Любое изменение мотора, шкива, ножей или корпуса требует повторной оценки риска.

Частые вопросы

Можно ли сделать нож из автомобильной рессоры?

Не без расчёта и подтверждённой технологии: неизвестны состояние стали, термообработка и усталостная прочность.

Подойдёт двигатель от стиральной машины?

Название источника ничего не говорит о моменте, режиме, защите и приводе; подбор выполняют расчётом.

Можно ли измельчать траву и ветки вместе?

Только если механизм на это рассчитан; влажная масса часто забивает ножевые камеры.

Нужна ли балансировка после заточки?

Да, обслуживание меняет массу режущих элементов; метод контроля задаёт проект.
