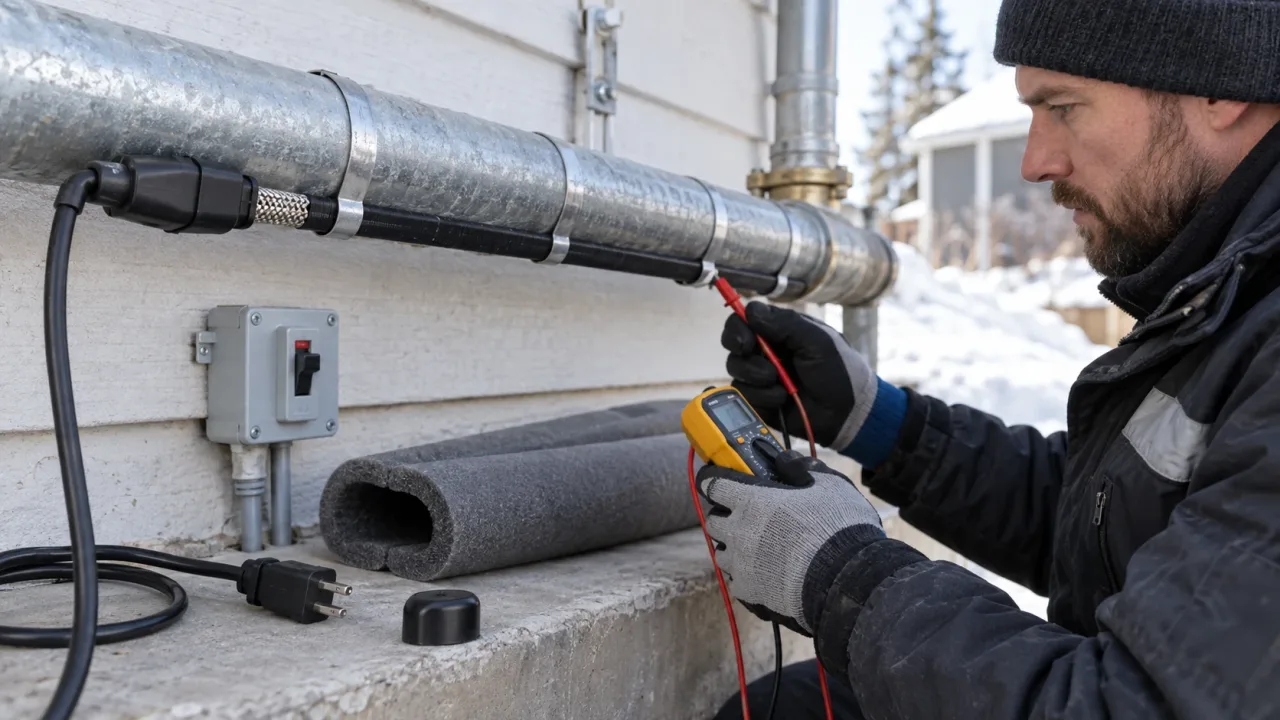

Как подключить саморегулирующийся греющий кабель

Как работает саморегулирующийся кабель

Внутри расположены две параллельные токоведущие жилы и полупроводящая матрица между ними. На холодном участке сопротивление матрицы ниже и тепловыделение выше; при нагреве мощность уменьшается. Поэтому один и тот же отрезок может греть неодинаково по длине.

Саморегуляция не означает автоматического выключения. Кабель продолжает потреблять энергию в тёплую погоду и может выйти за допустимый режим, если выбран не по назначению. Для водостока, наружной трубы, внутренней установки в питьевой водопровод и защиты кровли используют разные оболочки и сертификаты.

В руководствах Thermon по саморегулирующимся системам прямо указано: перед работой питание отключают, кабель проверяют мегомметром, а все цепи электрообогрева должны иметь защиту от тока утечки.

Что проверить перед покупкой

Не начинайте с вопроса «сколько ватт на метр». Сначала определите объект, температуру, теплоизоляцию и питание. Для водопроводной трубы считают теплопотери, для водостока — снеговую и ледовую задачу, для ёмкости — площадь и требуемую температуру.

Нужны исходные данные:

• назначение системы;
• минимальная расчётная температура;
• материал и диаметр трубы;
• толщина и тип теплоизоляции;
• длина обогреваемого участка с арматурой;
• напряжение конкретной модели;
• номинальная мощность при указанной температуре;
• максимальная длина одной цепи;
• допустимая температура воздействия;
• тип наружной оболочки и стойкость к ультрафиолету;
• наличие металлической оплётки;
• условия взрывопожарной и пищевой безопасности, если применимо.

Кабель для монтажа внутрь трубы должен быть прямо разрешён производителем для такого применения и иметь совместимую оболочку. Обычный кровельный кабель нельзя проталкивать в питьевой водопровод.

Из чего состоит комплект подключения

Комплекты разных серий могут иметь разные размеры термоусадочных трубок и порядок разделки. Собирать муфту по ролику от похожего кабеля нельзя — следуют инструкции именно своей модели.

Как рассчитать длину и нагрузку

Для прямой прокладки по трубе длина близка к длине участка плюс припуски на ввод, арматуру и петли, предусмотренные проектом. Спиральная намотка увеличивает расход и допускается только по расчёту производителя.

Предварительная мощность равна длине кабеля, умноженной на паспортную мощность на метр при заданной температуре. Например, 18 м кабеля с характеристикой 16 Вт/м дают 288 Вт в паспортной точке. Но автомат выбирают не по простому делению 288 Вт на 230 В: холодный саморегулирующийся кабель имеет повышенный пусковой ток.

Производитель публикует таблицу максимальной длины цепи для температуры пуска, типа автомата и номинала. Если расчётный участок длиннее, его делят на независимые цепи. Самовольное увеличение автомата может оставить проводку без защиты.

Можно ли резать кабель

Большинство саморегулирующихся кабелей допускает резку по длине, а не только по меткам, но это подтверждают паспортом. После каждого реза один конец превращается в точку питания, второй — в герметичный конец. Оставленный открытым срез быстро набирает влагу.

Не соединяйте параллельные токоведущие жилы между собой на конце. Матрица должна быть разделана по схеме комплекта, а жилам обеспечены отдельные изолированные пути.

Подготовка объекта

Трубу очищают от ржавчины, острых заусенцев, масла и грязи. Протечки устраняют до монтажа. На пластиковой трубе может потребоваться алюминиевая лента для распределения тепла — только если это предусмотрено проектом.

Перед укладкой:

1. Сверьте маркировку, напряжение и длину.
2. Осмотрите оболочку по всей длине.
3. Проверьте сопротивление изоляции по инструкции производителя.
4. Убедитесь, что кабель не лежит на катушке при подаче питания.
5. Разметьте арматуру, фланцы и опоры.
6. Подготовьте заводские комплекты и подходящий инструмент.
7. Полностью снимите напряжение и исключите случайное включение.

Производители запрещают подавать питание на кабель, оставленный в бухте или транспортной коробке: тепло не отводится, и система может быть повреждена.

Общая схема подключения

Электрическое соединение выполняет квалифицированный специалист. Пользователю важно понимать контрольные точки и не закрывать дефекты теплоизоляцией.

Силовой конец

С внешней оболочки снимают только длину, указанную в комплекте. Металлическую оплётку аккуратно отводят для подключения к PE, не повреждая внутреннюю изоляцию. Токоведущие шины отделяют от матрицы и соединяют с рабочими проводниками штатными гильзами или клеммами комплекта.

Термоусаживаемые детали устанавливают в заданном порядке. Нагрев ведут инструментом и температурой, разрешёнными производителем; перегрев способен расплавить изоляцию. Готовое соединение получает разгрузку от натяжения и подходящую степень защиты.

Концевое уплотнение

На дальнем конце шины укорачивают и изолируют раздельно согласно комплекту. Оплётку и рабочие жилы не объединяют. Концевая муфта должна быть герметичной и находиться в месте, разрешённом инструкцией.

Изолента, силикон и кусок обычной термоусадки не являются полноценной концевой муфтой. Вода проникает между слоями капиллярно и вызывает утечку.

Защитная линия

Оплётку подключают к PE. Питание подают через рассчитанный автомат и УДТ либо дифавтомат. Коробку, термостат и датчик размещают по степени IP и зонам электробезопасности. Ноль нельзя использовать вместо защитного проводника.

Монтаж кабеля на трубе

Кабель укладывают вдоль нижней части горизонтальной трубы, если иное не указано производителем. Это защищает его от механических воздействий сверху и помогает передаче тепла. На вертикальном участке направление выбирают по проекту.

Крепят системной лентой с установленным шагом, не перетягивая. На вентилях и фланцах делают дополнительную длину по таблице теплопотерь, сохраняя возможность демонтажа арматуры. Минимальный радиус изгиба берут из паспорта; резкий перегиб по ребру недопустим.

Пересечение или соприкосновение витков разрешено не для всех серий и температурных классов. Термин «саморегулирующийся» не отменяет инструкцию конкретного продукта.

Обогрев водостока и кровли

В водосточной системе кабель испытывает воду, лёд, ультрафиолет и механическую нагрузку. Нужна модель для кровельного обогрева и крепёж, который не режет оболочку. В вертикальной трубе большой длины кабель поддерживают несущим элементом по проекту, а не подвешивают за силовую муфту.

Система должна отводить талую воду до безопасного места. Нагреть только желоб и оставить замёрзшим выпуск — значит перенести ледяную пробку ниже. Датчик температуры и влаги обычно экономичнее ручного включения.

Теплоизоляция и маркировка

После монтажа и электрических испытаний трубу закрывают сухой теплоизоляцией нужной толщины. Сверху делают влагозащитную оболочку, не повреждая кабель саморезами. На кожух наносят предупреждающие метки о наличии электрообогрева.

Перед закрытием сфотографируйте трассу, муфты и датчик. Запишите длину цепи, модель кабеля, автомат, УДТ и результаты измерений. Эта информация понадобится при обслуживании.

Проверка перед первым включением

Сопротивление изоляции измеряют минимум трижды: до монтажа, после крепления и после установки теплоизоляции — по методике изготовителя. Значение и испытательное напряжение нельзя брать из чужого руководства; они зависят от серии.

Электрик проверяет:

• непрерывность защитной оплётки;
• сопротивление изоляции;
• правильность соединений и концевой муфты;
• соответствие автомата и длины цепи;
• работу УДТ кнопкой TEST и приборными измерениями;
• сопротивление датчика и настройку термостата;
• ток при холодном пуске;
• отсутствие локального перегрева.

После краткого запуска контролируют равномерный прогрев. Проверять нагрев на ощупь внутри закрытой муфты или разбирать соединение под напряжением нельзя.

Типичные ошибки

• Покупать кабель без паспорта и маркировки.
• Подключать открытый срез напрямую к вилке.
• Соединять шины на дальнем конце.
• Не подключать металлическую оплётку к PE.
• Использовать изоленту вместо силового и концевого комплекта.
• Выбирать автомат только по рабочей мощности без пускового тока.
• Превышать максимальную длину цепи.
• Подавать питание на кабель в бухте.
• Перетягивать крепёж или перегибать кабель.
• Закрывать систему мокрой теплоизоляцией.
• Использовать наружную модель внутри питьевой трубы.
• Выполнять разделку и измерения под напряжением.

Когда нужен электрик

Электрик обязателен для подключения к стационарной сети, выбора защиты, сборки щита и измерения сопротивления изоляции. Остановитесь, если в линии нет PE, старая двухпроводная сеть, УДТ не срабатывает, муфта мокрая, оболочка повреждена или автомат отключается при запуске.

Не увеличивайте номинал автомата, пока не проверены длина цепи, температура пуска, сопротивление изоляции и сечение питающего кабеля. Повторное отключение — симптом расчётной или монтажной ошибки.

Итог

Правильное подключение саморегулирующегося кабеля состоит из совместимых деталей и измерений: кабель по назначению, заводские силовая и концевая муфты, PE-оплётка, рассчитанная линия, УДТ, термостат и сухая теплоизоляция. Монтаж на трубу можно подготовить по проекту, но сетевое соединение и проверку мегомметром должен выполнить электрик до закрытия системы.
