Как пользоваться мультиметром: инструкция для дома

Чтобы пользоваться мультиметром, сначала установите щупы в правильные гнёзда, затем выберите измеряемую величину и диапазон. Напряжение измеряют параллельно между двумя точками, ток — только в разрыв цепи, а сопротивление и прозвонку выполняют на обесточенном участке. Самая опасная ошибка — пытаться измерить напряжение, оставив красный щуп во входе A или mA.

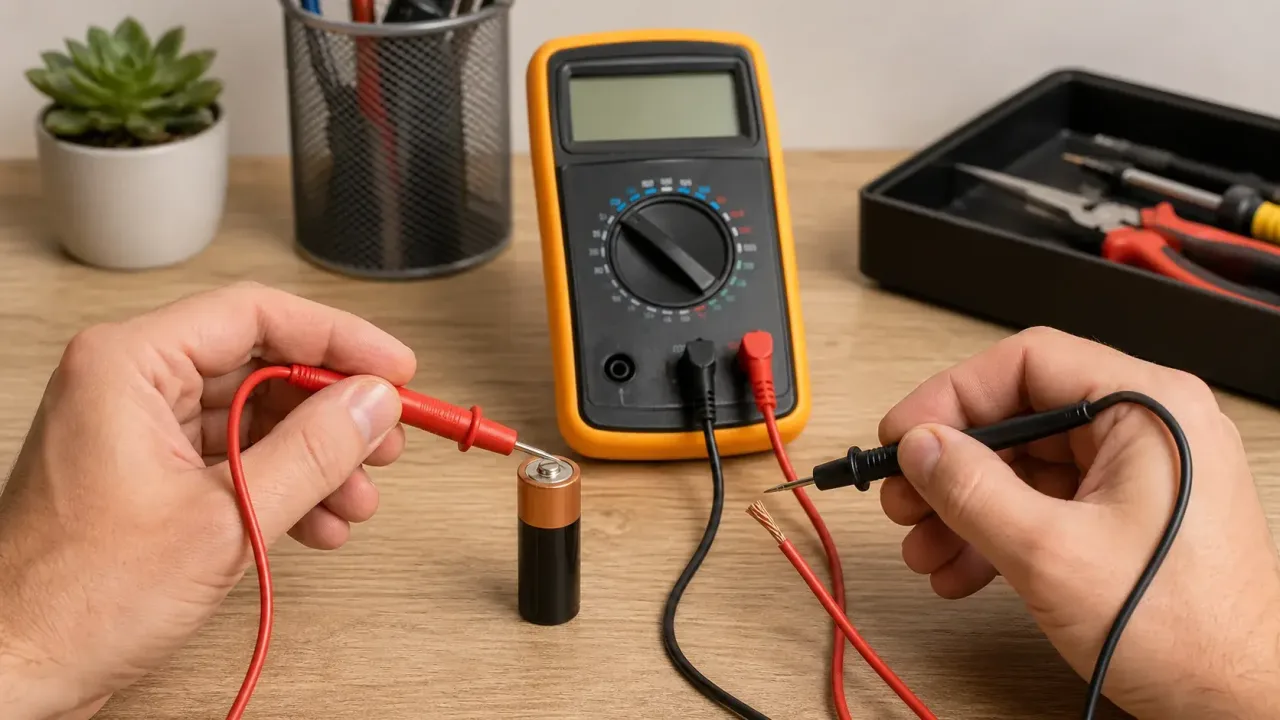

Для первых опытов безопаснее использовать батарейку, отдельный провод и резистор. Измерение в розетке требует исправного прибора подходящей категории, целых щупов и навыка работы с сетевым напряжением; новичку такую диагностику лучше поручить электрику.

Перед каждым измерением проверьте три вещи: куда вставлен красный щуп, какой режим выбран и какое максимальное значение ожидается. После измерения тока сразу возвращайте щуп во вход V/Ω.

Что измеряет мультиметр

• Постоянное напряжение DC V. Батарейки, аккумуляторы и большинство низковольтных блоков питания.
• Переменное напряжение AC V. Электросеть и выход некоторых трансформаторов.
• Сопротивление Ω. Резисторы и обесточенные участки цепи.
• Прозвонка. Наличие электрического соединения с малым сопротивлением.
• Проверка диода. Падение напряжения на переходе в прямом направлении.
• Ток A или mA. Ток через цепь при последовательном включении прибора.
• Дополнительные функции. Ёмкость, частота, температура и другие возможности зависят от модели.

Значок на переключателе и пределы нужно сверять с инструкцией. Внешне похожие мультиметры могут иметь разные гнёзда и защиту.

Гнёзда COM, VΩ и A

Чёрный щуп обычно постоянно находится в общем гнезде COM. Красный для напряжения, сопротивления, прозвонки и диодов вставляют во вход V/Ω. Отдельные гнёзда mA и A предназначены только для измерения тока в допустимых пределах.

• COM — общий вход для чёрного щупа.
• VΩ — напряжение, сопротивление, прозвонка и другие функции по маркировке.
• mA/µA — малые токи, часто через отдельный предохранитель.
• 10A или 20A — высокий ток в течение ограниченного времени, указанного в инструкции.

Токовый вход имеет очень малое внутреннее сопротивление. Если коснуться щупами розетки в таком положении, произойдёт короткое замыкание через прибор.

Как выбрать диапазон измерения

Мультиметр с автоматическим диапазоном выбирает предел сам, но величину AC, DC, Ω или A всё равно задаёт пользователь. На ручном приборе начинают с предела выше ожидаемого значения и постепенно уменьшают его.

• если на экране перегрузка или единица слева — увеличьте диапазон;
• если показание очень маленькое и грубое — уменьшите диапазон;
• не переключайтесь через токовые режимы при подключённых щупах к опасной цепи;
• не превышайте максимальное значение, указанное возле гнезда и на корпусе.

Проверка мультиметра перед работой

1. Осмотрите корпус, экран и поворотный переключатель.
2. Проверьте изоляцию проводов по всей длине.
3. Убедитесь, что наконечники щупов не разболтаны.
4. Вставьте чёрный щуп в COM, красный — в V/Ω.
5. Включите прозвонку и соедините щупы между собой.
6. Проверьте показание на заведомо исправной батарейке или другом безопасном источнике.

Для подтверждения отсутствия опасного напряжения профессиональная проверка включает испытание прибора на известном источнике до и после измерения. Бытовой мультиметр с повреждёнными щупами для такой работы не используют.

Как измерить напряжение батарейки

1. Посмотрите номинальное напряжение на корпусе элемента.
2. Выберите DC V и диапазон выше этого значения.
3. Коснитесь чёрным щупом отрицательного контакта.
4. Красным коснитесь положительного контакта.
5. Дождитесь стабильного показания.
6. Уберите щупы, не допуская их замыкания между собой.

Знак минус означает обратную полярность подключения. Напряжение без нагрузки не показывает ёмкость батарейки полностью: изношенный элемент может выглядеть нормальным без потребителя и резко проседать при работе.

Как измерить напряжение блока питания

Сначала прочитайте этикетку: выходное напряжение, AC или DC, полярность разъёма и допустимый ток. Затем выберите соответствующий режим. У цилиндрического штекера один щуп касается внешней оболочки, второй — внутреннего контакта, но полярность всегда проверяют по маркировке.

• не замыкайте внутренний и внешний контакт одним щупом;
• не измеряйте неизвестный источник на слишком низком диапазоне;
• не считайте правильное напряжение доказательством исправности под нагрузкой;
• не вскрывайте сетевой блок питания ради измерения внутри.

Как прозвонить провод

Прозвонка проверяет, есть ли непрерывный путь с низким сопротивлением. Цепь должна быть отключена от питания, а конденсаторы — безопасно разряжены предусмотренным способом.

1. Отсоедините провод хотя бы с одной стороны, чтобы параллельные цепи не исказили результат.
2. Выберите режим звуковой прозвонки.
3. Замкните щупы и убедитесь, что звук работает.
4. Коснитесь двух концов проверяемой жилы.
5. Пошевелите кабель возле разъёмов, наблюдая за показанием.
6. После проверки снова замкните щупы для контроля прибора.

Звуковой сигнал не означает, что провод выдержит рабочий ток. Частично оборванная жила может прозваниваться, но греться под нагрузкой.

Как измерить сопротивление

Сопротивление измеряют только без внешнего напряжения. Деталь по возможности отсоединяют одной ножкой от схемы, иначе параллельные пути изменят показание.

• Близко к нулю. Возможен проводник, замкнутый контакт или слишком низкий диапазон.
• Ожидаемое число. Сравните с маркировкой и допуском детали.
• Перегрузка или бесконечность. Обрыв, плохой контакт либо слишком низкий предел измерения.
• Показание меняется от пальцев. Не касайтесь металлических частей щупов при высоких сопротивлениях.

Проверка предохранителя

1. Полностью обесточьте устройство.
2. Извлеките предохранитель, если конструкция это допускает.
3. Осмотрите маркировку и корпус.
4. Выберите прозвонку или низкий диапазон сопротивления.
5. Коснитесь выводов предохранителя.

Исправный предохранитель обычно имеет малое сопротивление. Заменяют его только на тип и номинал, предусмотренные производителем. Проволочная перемычка вместо предохранителя опасна.

Как проверить диод

В режиме диода прибор показывает падение напряжения в прямом направлении. При одной полярности появляется числовое значение, при обратной — перегрузка или отсутствие проводимости. Конкретное показание зависит от типа диода.

Проверка внутри схемы может быть неточной из-за параллельных элементов. Светодиод иногда слабо светится от тестового тока, но отсутствие свечения само по себе не подтверждает неисправность.

Как измеряют ток

Ток измеряют последовательным включением мультиметра в разрыв цепи. Это принципиально отличается от измерения напряжения. Ошибка способна сжечь предохранитель, дорожки прибора или вызвать дугу.

1. Отключите питание низковольтной цепи.
2. Оцените максимальный возможный ток.
3. Переставьте красный щуп в подходящий токовый вход.
4. Выберите наибольший допустимый диапазон A.
5. Разомкните цепь и включите прибор последовательно.
6. Подайте питание на короткое время и считайте значение.
7. Снова отключите питание и верните щуп во вход V/Ω.

Не начинайте обучение на розетке, автомобильном стартере, аккумуляторе большой мощности или неизвестном источнике. Для токов без разрыва цепи используют подходящие токовые клещи.

Можно ли измерять напряжение в розетке

Технически мультиметр измеряет сетевое напряжение, если рассчитан на соответствующую категорию и диапазон. Но категория безопасности важнее максимального числа на дисплее: она описывает способность прибора выдерживать импульсы в конкретном месте электроустановки.

Не выполняйте проверку, если:

• не знаете категорию прибора и щупов;
• корпус или изоляция повреждены;
• красный щуп недавно использовался во входе A;
• розетка искрит, мокрая или разрушена;
• нужно вскрывать щит или касаться оголённых частей;
• нет устойчивого положения и защитных средств.

Почему показания скачут

• щуп касается окисленной или окрашенной поверхности;
• разболтан разъём или переломан провод щупа;
• выбран неправильный режим AC/DC;
• сигнал действительно меняется;
• рядом наводится помеха на высокоомный вход;
• разряжена батарея самого мультиметра;
• диапазон не соответствует измеряемому значению.

Частые опасные ошибки

• измерять напряжение со щупом во входе тока;
• ставить режим Ω на цепи под напряжением;
• касаться оголённых частей щупов;
• превышать предел гнезда mA;
• заменять перегоревший предохранитель перемычкой;
• доверять одному нулевому показанию без проверки прибора;
• измерять неизвестную высокоэнергетическую цепь дешёвым прибором;
• оставлять щуп в A после окончания работы.

Итог

Правильная работа с мультиметром начинается не с прикосновения щупами, а с выбора гнезда, режима и диапазона. Осваивайте прибор на батарейках и обесточенных проводах. Напряжение измеряйте параллельно, ток — последовательно, сопротивление и прозвонку — только без питания. Для сетевой электроустановки используйте помощь квалифицированного электрика.
