Как пользоваться кримпером для правильного обжима

Как пользоваться кримпером для обжима: ровное соединение без повреждения жилы

Кримпер используют для установки клемм, гильз или коннекторов на подготовленный провод. Хороший обжим держится за счёт правильной пары «контакт — инструмент — сечение», а не от максимального усилия руки. Если наконечник свободно вращается, жила выскальзывает или изоляция попала в рабочую зону не по разметке, соединение переделывают.

Перед обжимом определяют тип контакта и сечение провода, проверяют, для какого профиля клемм предназначены губки кримпера, и только потом снимают изоляцию. Инструмент для интернет-коннекторов, неизолированных наконечников и силовых гильз может выглядеть похожим, но формирует разные профили сжатия.

Что такое кримпер и какой нужен для работы

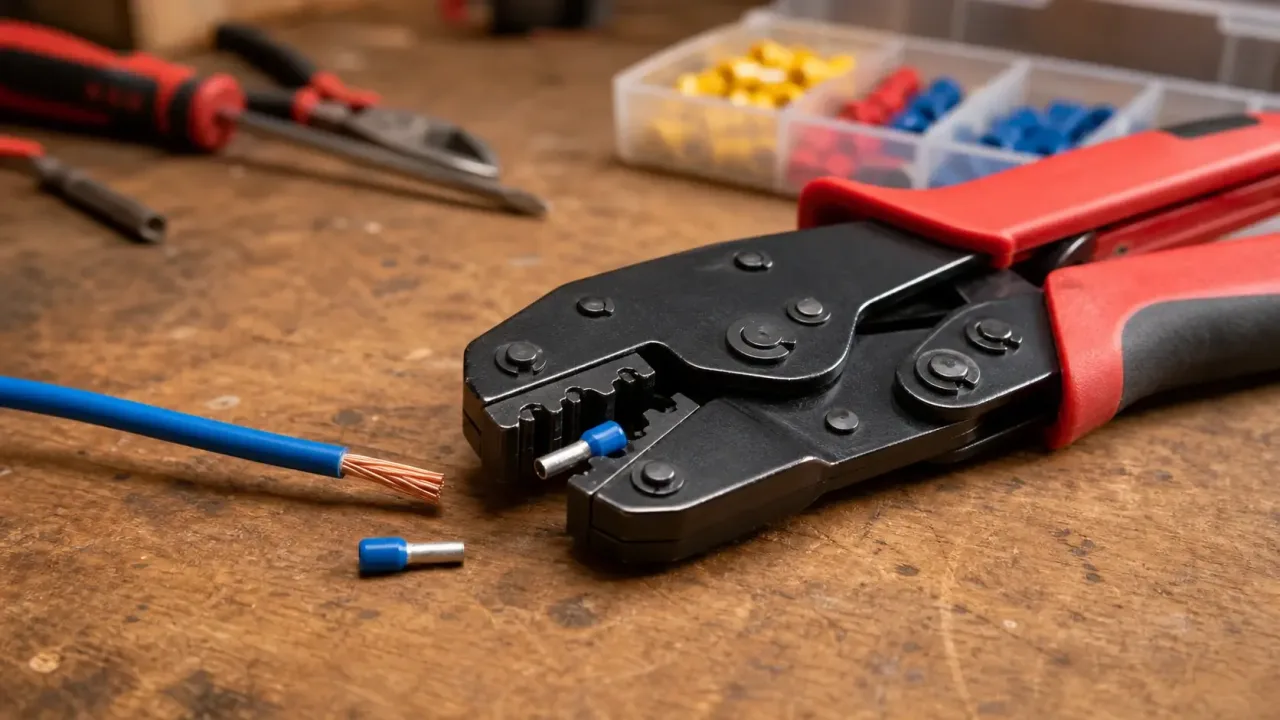

Кримпер — это клещи с формованными матрицами, которые сжимают контакт вокруг жилы или фиксируют коннектор на кабеле. На губках обычно есть обозначения сечений либо типоразмеров. Они не заменяют пассатижи: случайное сжатие может расплющить трубку, перерезать тонкие жилы или оставить контакт снаружи целым, но слабым внутри.

Как подобрать матрицу под наконечник

У наконечника есть рабочая часть для контакта с клеммой и хвостовик для обжима провода. Матрица должна сжимать именно хвостовик, а не рабочую площадку. Для изолированных наконечников используют соответствующую цветовую или размерную позицию, для гильз — матрицу нужной формы. Если на упаковке нет диапазона сечений и назначения, экспериментировать на ответственном соединении не стоит.

Подготовка провода и контакта

Отрежьте провод ровно и снимите изоляцию на длину, указанную для выбранного наконечника. Медные жилы не должны быть надрезаны ножом. Многопроволочную жилу после снятия изоляции не раскручивают и не лудят оловом перед обжимом, если инструкция к контакту этого не предусматривает: припой меняет поведение металла под нагрузкой.

Вставьте провод до упора. Медная часть должна занимать рабочую трубку, а изоляция — попадать в отдельную зону фиксации, если она есть. Слишком короткая зачистка оставляет часть жилы вне контакта, слишком длинная создаёт открытый участок, который может коснуться соседней клеммы.

Пошаговый обжим кримпером

Сначала слегка закройте губки, чтобы наконечник удерживался, но ещё принимал провод. Затем вставьте жилу и поставьте контакт в матрицу по метке. Сожмите рукоятки плавно до полного формирования профиля. Не увеличивайте усилие рывком и не обжимайте один и тот же участок в нескольких случайных местах.

После раскрытия инструмента осмотрите контакт. В хорошем соединении жила видна в контрольном отверстии или доходит до конца по конструкции наконечника, изоляция не раздавлена, а металл не имеет трещин. Потяните провод рукой с умеренным усилием. Это не лабораторное испытание, но свободный выход провода сразу показывает брак.

Как проверить обжатый контакт

Для низковольтной цепи дополнительно проверяют электрическую непрерывность мультиметром после полного отключения от оборудования. В силовой цепи одной проверки сопротивления недостаточно: оценивают сечение, защиту, нагрев и соответствие соединения нагрузке. Контакт не должен греться в штатной работе, но наблюдение не заменяет правильный монтаж.

Если кримпер оставил вмятину на изоляции, жилы срезаны или контакт сжимается несимметрично, его не «дожимают» рядом. Наконечник снимают, конец провода отрезают до чистого участка и обжимают новым контактом. Повторное использование деформированной клеммы снижает надёжность.

Ошибки при работе с кримпером

Пассатижи и бокорезы не создают контролируемый обжим. Нельзя выбирать матрицу по цвету изоляции, если цвет относится к другому стандарту или производитель использует свою маркировку. Опасно соединять провода разного сечения одной гильзой без допуска производителя.

Не оставляйте оголённую медь длиннее, чем требует контакт, и не закрывайте плохое соединение термоусадкой до проверки. Если кабель относится к сети 230 В, находится в автомобиле с мощной нагрузкой или соединение будет скрыто в стене, при отсутствии подходящего инструмента работу лучше передать специалисту.
