Как пользоваться пузырьковым уровнем и проверить его точность

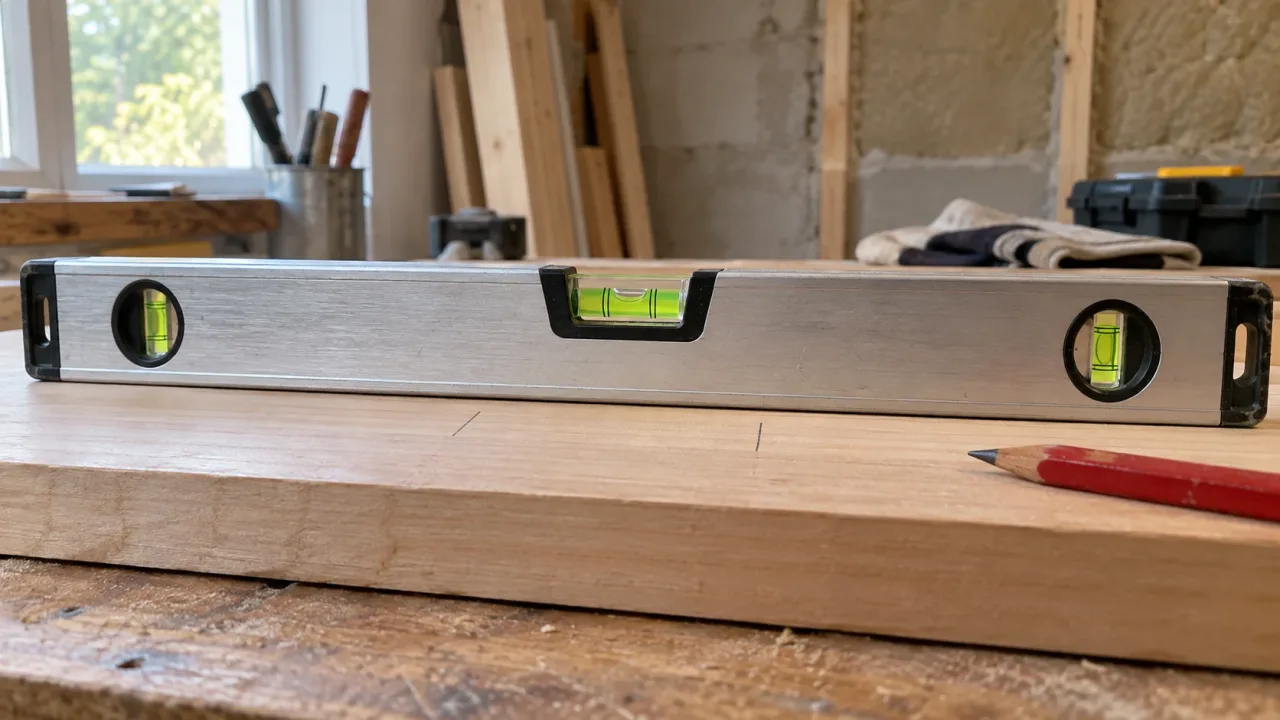

Как устроен пузырьковый строительный уровень

В корпусе закреплены прозрачные ампулы с жидкостью и воздушным пузырьком. Центральная колба служит для проверки горизонтали, поперечная — вертикали, а наклонная, если она есть, — заданного угла. Две риски на колбе образуют контрольную зону. У исправного инструмента пузырёк занимает одинаковое положение при повторном измерении одной и той же плоскости.

Сам корпус одновременно работает как линейка и опорная база. Поэтому даже точная колба не спасает, если алюминиевый профиль погнут, рабочая грань забита раствором или под неё попала щепка. Магниты удобны на стальных конструкциях, но металлическая стружка на магнитной грани тоже создаёт ошибку.

У разных моделей допустимая погрешность различается. Например, в характеристиках одного из профессиональных уровней Bosch указано: «Точность, мм/м: 0,5». Это означает возможное отклонение около 0,5 мм на длине одного метра при соблюдении условий измерения, а не абсолютную безошибочность любого экземпляра.

Как читать положение пузырька

• пузырёк строго между рисками — поверхность соответствует контрольной горизонтали или вертикали;
• пузырёк смещён к одному краю — этот край плоскости расположен выше;
• пузырёк касается риски — есть небольшой уклон, величину которого нельзя точно переводить в градусы без данных производителя;
• пузырёк выходит за контрольную зону — уклон заметный, но обычный уровень всё равно не заменяет уклономер.

Не прижимайте инструмент силой в середине: тонкий профиль может прогнуться. На шероховатой стене ищите устойчивое положение, но не качайте уровень до «нужного» результата.

Что подготовить для проверки и работы

Длина инструмента должна соответствовать задаче. Для установки розетки удобна модель 40–60 см, для кухонных шкафов — 80–120 см, для стяжки и перегородки — длинный уровень или уровень на правиле. Короткий корпус повторяет локальные бугры, а слишком длинный может не поместиться и опереться на выступы.

Как проверить пузырьковый уровень на точность

Проверку выполняют отдельно для горизонтальной и вертикальной колбы. Не нужно заранее искать идеально ровную поверхность: важна повторяемость показаний в одной и той же точке.

Проверка горизонтальной колбы разворотом

1. Очистите нижнюю рабочую грань уровня и выбранную плоскость.
2. Положите уровень на устойчивый стол или доску. Обведите карандашом концы корпуса, чтобы затем вернуть его точно на то же место.
3. Дождитесь остановки пузырька. Запомните его положение относительно обеих рисок или сделайте фотографию строго сверху.
4. Разверните уровень в горизонтальной плоскости на 180°, поменяв левый и правый концы местами.
5. Совместите корпус с прежними отметками и снова дождитесь остановки пузырька.
6. Сравните два показания. Пузырёк должен занять то же положение относительно рисок.

Если в первом положении пузырёк смещался к окну, а после разворота сместился к комнате, ошибка принадлежит уровню. Если он в обоих случаях указывает на одну и ту же высокую сторону стола, колба, вероятнее всего, настроена правильно.

Проверка вертикальной колбы

Приложите рабочую грань к стене, стойке или дверному откосу и отметьте контур корпуса. Запомните положение пузырька. Затем поверните уровень другой рабочей гранью к той же плоскости, сохранив верх и низ корпуса и точное место контакта. Совпадение показаний говорит об исправности вертикальной колбы.

У некоторых уровней только одна боковая грань является рабочей. Это указано на корпусе или в инструкции. В таком случае для проверки можно повернуть инструмент вокруг продольной оси лишь тогда, когда производитель допускает работу обеими гранями. Иначе используйте ровную вертикальную поверхность и повторное контрольное измерение другим проверенным инструментом.

Проверка корпуса

Посмотрите вдоль рабочей грани на просвет, как вдоль линейки. Затем приложите её к проверенной плоской поверхности и попробуйте вставить тонкую бумагу в зазоры. Переверните корпус и повторите. Явный винт, вмятина, качание или неодинаковые зазоры делают результат ненадёжным даже при исправной ампуле.

Проверьте также:

• нет ли трещины, помутнения и пузырьков воздуха кроме основного;
• прочно ли закреплена колба;
• не отклеились ли торцевые заглушки;
• не выступают ли магниты над рабочей гранью;
• одинаково ли показание в нескольких соседних точках основания.

Как правильно пользоваться уровнем

Проверяем горизонталь

Положите инструмент центральной колбой вверх. Рабочая грань должна соприкасаться с поверхностью по всей доступной длине. Смотрите на пузырёк перпендикулярно колбе: взгляд сбоку создаёт параллакс и кажется, будто зазор с одной стороны меньше.

Если нужно выровнять полку, сначала слегка закрепите один край. Поднимайте или опускайте второй край, пока пузырёк не окажется по центру, затем фиксируйте крепёж окончательно. После затяжки повторите измерение: саморез способен сдвинуть деталь.

Проверяем вертикаль

Приложите боковую рабочую грань к стойке или стене. Используйте колбу, расположенную поперёк корпуса. Удерживайте уровень без перекоса вперёд-назад: инструмент может показывать вертикаль в одной проекции, но сама стойка останется заваленной в другой. Поэтому угловую стойку проверяют минимум с двух соседних сторон.

Переносим отметку

Для нескольких креплений сначала ставят одну базовую точку, затем прикладывают уровень и проводят тонкую линию. На готовой отделке лучше наклеить малярную ленту и рисовать по ней. Длинную линию строят последовательными участками с перекрытием, каждый раз совмещая часть корпуса с уже проверенной отметкой. Чем больше перестановок, тем выше накопленная ошибка.

Формируем уклон

Обычный пузырьковый уровень уверенно отвечает на вопрос «есть уклон или нет», но не всегда показывает его точное значение. Для слива душа, канализации или отмостки удобнее задать перепад по расчёту. Например, при требуемом перепаде 20 мм на метр под один конец метрового уровня подкладывают шаблон 20 мм и выводят пузырёк в центр. Значение уклона берут из проекта и норм для конкретной конструкции.

Практический пример: установка настенной полки

Предположим, полка длиной 120 см крепится на два кронштейна. Сначала проверяют уровень разворотом, затем отмечают высоту первого кронштейна. От этой точки проводят горизонтальную линию, не используя край потолка или плитки как ориентир: они сами могут иметь уклон.

После предварительной установки второго кронштейна кладут полку и уровень сверху. Пузырёк смещён вправо — значит, правый край выше. Крепление корректируют, после чего проверяют горизонталь в центре и ближе к переднему краю. Если показания различаются, полка перекошена по глубине или её плоскость деформирована. Только после двух совпадающих проверок крепёж затягивают.

Такой порядок исключает типичную ситуацию, когда кронштейны стоят по линии, но полка выглядит косой из-за люфта, неровной стены или разной посадки крепежа.

Почему уровень показывает по-разному

Можно ли настроить пузырьковый уровень

У старых моделей встречаются регулируемые ампулы с винтами. Их калибруют на устойчивой поверхности по методу разворота: определяют половину расхождения, корректируют положение колбы и повторяют тест несколько раз. Но у большинства современных уровней колбы вклеены. Пытаться сдвинуть такую ампулу ударом или нагревом нельзя — корпус и крепление будут повреждены.

Если недорогой вклеенный уровень не проходит тест, безопаснее заменить его. Профессиональный инструмент имеет смысл передать в сервис, особенно если производитель предусматривает калибровку. Самодельная отметка «поправки» неудобна: при работе вертикальной колбой, другой гранью или в перевёрнутом положении ошибка меняется.

Частые ошибки

• измерять по пыльной поверхности или поверх капли раствора;
• верить новому инструменту без проверки разворотом;
• смотреть на колбу под углом;
• использовать декоративную грань вместо рабочей;
• ориентироваться по одному измерению длинной стены;
• считать край плитки, пола или потолка заведомо горизонтальным;
• определять точный уклон по положению пузырька без шкалы;
• ронять уровень, а затем продолжать работу без повторного теста;
• хранить длинный профиль так, что он прогибается под собственным весом.

Как проверить результат

После монтажа повторите измерение в нескольких точках и разверните уровень. Для длинной поверхности переставляйте его с перекрытием не менее трети корпуса. Полку или подоконник проверяйте по заднему и переднему краю, стойку — в двух плоскостях. Если результат критичен для воды, дверей или мебели, дополнительно измерьте перепад рулеткой от контрольной линии.

Работа закончена правильно, если показание повторяется после разворота, деталь не меняет положение после окончательной затяжки, а соседние участки не дают противоречивых результатов. Точность определяется не только ценой инструмента, но и чистотой базы, длиной корпуса и повторяемостью проверки.
