Как проверить давление в гидроаккумуляторе насосной станции без разборки

Проверить давление воздуха в гидроаккумуляторе насосной станции можно без снятия и разборки бака, но не под рабочим давлением воды. Насос отключают от электросети, водяную часть полностью сбрасывают до нуля и оставляют ближайший кран открытым. Только после этого манометр подключают к воздушному ниппелю.

Полученное значение сравнивают не с объёмом бака, а с фактическим давлением включения насоса и инструкцией конкретной модели. Для многих бытовых мембранных баков производитель задаёт предварительное давление немного ниже точки включения, но размер разницы бывает разным. Универсальная цифра без паспорта может ухудшить работу системы.

Короткий ответ: сначала запишите давление включения насоса, затем обесточьте станцию, слейте воду до нуля и измерьте воздух автомобильным манометром на ниппеле. Показание при заполненном водой баке не является правильной проверкой предварительного давления.

Какое давление вы собираетесь измерить

В системе есть два разных показания. Водяной манометр на тройнике показывает текущее давление воды и по нему видно включение и отключение насоса. Воздушный ниппель показывает предварительный заряд воздушной камеры только тогда, когда водяная сторона разгружена.

• Давление включения: при нём реле запускает насос.
• Давление отключения: при нём реле останавливает насос.
• Предварительный заряд: воздух в пустом от воды баке.
• Текущее давление: изменяется между включением и отключением.
• Максимальное рабочее: предел бака, указанный на шильдике.

Фраза «в баке три бара» без уточнения мало что говорит. Это может быть давление воды в работающей системе или воздух в полностью опорожнённом гидроаккумуляторе.

Зачем гидроаккумулятору воздушный заряд

Вода практически несжимаема, а воздух сжимается. Когда насос подаёт воду в бак, мембрана сжимает воздушную камеру. Запас энергии выталкивает часть воды после открытия крана и уменьшает число пусков насоса.

• слишком низкий заряд уменьшает полезный запас и растягивает мембрану;
• слишком высокий заряд может дать паузу или провал воды перед запуском;
• правильный заряд работает только вместе с корректными настройками реле;
• объём бака влияет на запас воды, но сам по себе не задаёт давление;
• частые пуски могут быть вызваны не только баком.

Почему нельзя измерять с водой внутри

При заполнении вода сжимает воздух, поэтому манометр на ниппеле покажет давление, близкое к системному. Это не исходный заряд. Если по такому показанию начать выпускать воздух, после слива бак окажется недокачанным.

Для корректной проверки водяная камера должна перестать давить на мембрану. Насос отключают, воду выпускают, а кран оставляют открытым во время измерения и подкачки.

Сначала найдите паспорт и шильдик

Запишите марку, модель, серийный номер, объём, максимальное рабочее давление и заводской заряд. Осмотрите схему насосной станции: где стоят реле, водяной манометр, запорный кран, слив и предохранительный клапан. Не путайте гидроаккумулятор холодного водоснабжения с расширительным баком отопления.

• модель бака и тип мембраны;
• допустимое давление;
• заводской предварительный заряд;
• рекомендованная разница с точкой включения;
• температурный диапазон;
• назначение для питьевой воды;
• периодичность обслуживания;
• возможность замены мембраны.

Когда бак нельзя подкачивать самостоятельно

Корпус находится под давлением. Видимая коррозия, вздутие, мокрый шов или деформация — причины не добавлять воздух и не пытаться восстановить бак. Сначала систему выводят из работы и передают специалисту.

• ржавчина с отслаиванием металла;
• вода на сварном шве;
• вздутие или вмятина корпуса;
• течь из фланца;
• повреждённый ниппель;
• нет предохранительного клапана, хотя он предусмотрен схемой;
• неизвестно максимальное давление;
• бак уже подкачивали после резкого сокращения цикла, но проблема вернулась.

В инструкциях производителей есть отдельное предупреждение: бак с наружной коррозией или утечкой нельзя повторно накачивать. При разрушении корпуса дополнительное давление создаёт риск разрыва.

Что понадобится для проверки

• точный манометр подходящего диапазона;
• насос с манометром или регулируемый компрессор;
• средство для безопасного отключения питания;
• ёмкость и шланг для слива;
• сухая салфетка;
• мыльный раствор для проверки ниппеля;
• фонарь;
• паспорт бака и реле;
• лист для записи показаний.

Автомобильный манометр должен уверенно работать в требуемом диапазоне. Прибор с пределом в десятки бар неудобен для точной настройки бытовой станции. Сравните показания двух манометров, если старый водяной прибор вызывает сомнение.

Запишите фактические пороги реле

До отключения станции откройте кран небольшим потоком и наблюдайте за водяным манометром. Зафиксируйте показание в момент запуска насоса. Затем закройте кран и запишите давление отключения. Повторите цикл два раза: стрелка может запаздывать, а контакты реле — срабатывать не строго по надписи на крышке.

1. Убедитесь, что воды в источнике достаточно.
2. Закройте остальные точки разбора.
3. Откройте один кран.
4. Запишите давление запуска.
5. Закройте кран после включения насоса.
6. Запишите давление остановки.
7. Повторите цикл.
8. Отметьте время работы и паузу между пусками.

Если насос не отключается, манометр заедает или давление выходит за пределы оборудования, не продолжайте эксперимент. Остановите станцию и ищите неисправность реле, насоса, трубопровода или источника воды.

Безопасно отключите насосную станцию

Переведите штатный выключатель в положение «выключено» и отключите соответствующий автомат. Убедитесь, что автоматика, резервное питание или удалённый контроллер не запустят насос. Не работайте мокрыми руками и не открывайте крышку реле давления.

• обесточен насос;
• отключён автоматический повторный пуск;
• закрыт кран к дому, если он нужен для изоляции;
• слив направлен в безопасное место;
• электрические соединения защищены от воды;
• другие люди предупреждены о работах.

Как полностью сбросить воду

Откройте ближайший к баку слив или кран. Следите за водяным манометром: он должен опуститься до нуля. Кран оставляют открытым, пока измеряют и регулируют воздушный заряд. Если стрелка не падает, возможны неисправность манометра, закрытый участок или давление с другой стороны системы.

1. Отключите питание.
2. Перекройте подачу к потребителям при необходимости.
3. Откройте нижний слив или ближайший кран.
4. Дождитесь прекращения устойчивого потока.
5. Проверьте ноль на водяном манометре.
6. Оставьте кран открытым.
7. Не снимайте фланец и не откручивайте трубную обвязку.

Если бак установлен ниже сливной точки или трубопровод образует ловушку, в нём может остаться вода. Используйте предусмотренный проектом слив, а не переворачивайте подключённый тяжёлый бак.

Где находится воздушный ниппель

Обычно ниппель расположен под пластиковой крышкой на противоположной от водяного подключения стороне. Он похож на автомобильный клапан. Не откручивайте крупную гайку или заводскую заглушку рядом: у некоторых баков она не является сервисным элементом.

Снимите защитный колпачок, вытрите клапан насухо и кратко нажмите сердечник только при нулевом давлении воды. Воздух — нормальный результат. Появление воды указывает на вероятное повреждение разделительного элемента и требует отдельной диагностики.

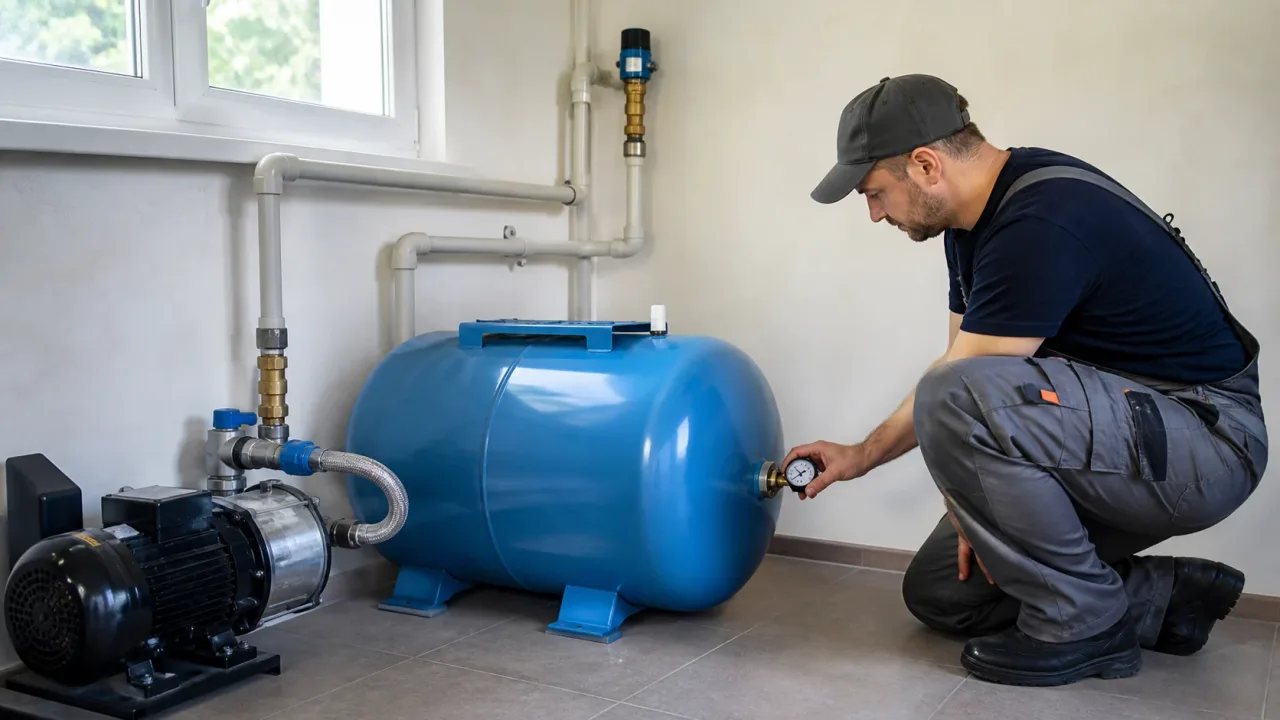

Как измерить давление воздуха

1. Убедитесь, что водяной манометр показывает ноль.
2. Оставьте слив открытым.
3. Прижмите воздушный манометр к ниппелю без перекоса.
4. Снимите показание.
5. Повторите измерение два-три раза.
6. Сравните результат со вторым прибором при большом расхождении.
7. Запишите температуру помещения и дату.

Не удерживайте шток ниппеля долго: каждый замер выпускает немного воздуха. Цифровому прибору дайте стабилизироваться согласно инструкции.

Какое давление должно быть в гидроаккумуляторе

Правильное значение задаёт производитель конкретного бака и схема управления. Распространённая рекомендация для многих моделей — предварительный заряд примерно на 2 psi, то есть около 0,14 бар, ниже фактического давления включения. У некоторых конструкций производитель требует другую разницу, например 4 psi.

Поэтому нельзя считать универсальными «1,5 бара для бака 24 литра» или «2 бара для 100 литров». Если у станции точка включения 1,8 бара, значение подбирают относительно неё и паспорта, а не объёма ёмкости.

Например, Amtrol для своих Well‑X‑Trol указывает заряд на 2 psi ниже точки включения и требует проверять его после отключения насоса и сброса давления воды. Pentair WellMate для своей воздушной ячейки указывает разницу 4 psi. Эти инструкции показывают, почему значение нужно брать по модели.

Размер бака не задаёт предварительное давление

Баки на 24, 50 и 100 литров в одной системе могут иметь одинаковую настройку воздуха, если работают с теми же порогами реле и производитель предусматривает такой режим. Больший объём обычно увеличивает запас воды между пусками, но не означает автоматического повышения давления.

• объём влияет на полезную водоотдачу;
• точка включения определяет нижний порог;
• точка отключения определяет верхний порог;
• заряд согласуют с нижним порогом;
• максимальное давление ограничивается самым слабым элементом системы;
• слишком малый бак не исправляют повышением воздуха.

Как добавить воздух

Подкачивайте небольшими порциями ручным насосом или компрессором с точным редуктором. Слив остаётся открытым: из него может выходить остаточная вода. После каждой короткой подачи ждите стабилизации и измеряйте снова.

1. Определите целевое значение по паспорту.
2. Подключите насос к ниппелю.
3. Добавьте небольшую порцию воздуха.
4. Отсоедините насос.
5. Подождите несколько секунд.
6. Измерьте отдельным манометром.
7. Повторите до целевого значения.
8. Не превышайте ограничение бака.

Не используйте нерегулируемый мощный компрессор. Маленький бак набирает давление быстро, а мембрана при пустой водяной стороне не защищает корпус от ошибочной перекачки.

Как выпустить лишний воздух

Кратко нажмите на сердечник ниппеля подходящим инструментом и снова измерьте. Выпускайте малыми порциями. Если вместе с воздухом появляется вода, прекратите регулировку: это не «лишняя влага», а признак возможного повреждения мембраны или воздушной ячейки.

После настройки нанесите мыльный раствор на ниппель. Растущие пузырьки указывают на утечку через сердечник. Подтяжку или замену выполняют только при нулевом давлении и по инструкции.

Что означает нулевое показание

Ноль может означать утечку через ниппель, постепенную потерю воздуха, повреждение мембраны или ошибку измерения. Не делайте вывод только по одному нажатию. Проверьте прибор, осмотрите клапан и выясните, выходит ли вода.

• Ниппель сухой, бак принимает воздух: возможна утечка клапана или естественная потеря заряда.
• Из ниппеля идёт вода: вероятно нарушение разделения воздуха и воды.
• Воздух сразу уходит: ищите утечку и повреждение.
• Корпус ржавый: не подкачивайте, замените после оценки.
• Манометр всегда показывает ноль: проверьте сам прибор.

Почему воздух быстро теряется снова

После настройки оставьте пустой бак на некоторое время и повторите замер. Проверьте ниппель мыльным раствором. Если внешняя утечка отсутствует, но заряд уходит, бак требует сервисной диагностики.

Не превращайте еженедельную подкачку в нормальное обслуживание. Повторяющаяся потеря воздуха, сокращение цикла и вода у ниппеля указывают на неисправность, которую накачиванием не исправить.

Как вернуть станцию в работу

1. Закройте сливной кран.
2. Откройте изолирующую арматуру.
3. Установите защитный колпачок ниппеля.
4. Уберите воду от электрических частей.
5. Включите автомат и штатный выключатель.
6. Дождитесь набора давления.
7. Осмотрите соединения на течи.
8. Проверьте два полных цикла.

Насос должен включаться и отключаться у записанных порогов, а вода — поступать без паузы перед запуском. Если после настройки появились удары, резкий провал или частые включения, остановите станцию и перепроверьте значение.

Как оценить полезный запас воды

После отключения насоса поставьте мерную ёмкость под один кран и выпустите воду до момента следующего запуска. Полученный объём — фактическая водоотдача в текущем диапазоне давления, а не полный объём бака.

• сравнивайте при одинаковых настройках реле;
• не допускайте работы насоса без воды;
• учитывайте погрешность ёмкости;
• повторите тест дважды;
• резкое уменьшение запаса требует диагностики;
• не ожидайте получить все 50 литров из бака на 50 литров.

Частые включения не всегда означают низкий воздух

Короткие циклы возникают из-за неправильного заряда, повреждения мембраны, малого бака, утечки воды, неисправного обратного клапана, забитого фильтра или неверной настройки реле. Сначала локализуйте причину.

• закройте все краны и наблюдайте, падает ли давление;
• проверьте скрытые протечки и слив унитаза;
• послушайте обратный поток в скважину;
• сравните показания водяного манометра;
• проверьте фактическую водоотдачу бака;
• осмотрите ниппель на воду;
• не крутите пружины реле до завершения диагностики.

Локальная база конкурентов показывает отдельный большой спрос на регулировку реле давления. Это соседняя, но самостоятельная задача: предварительный заряд сначала согласуют с фактическим порогом, а настройку реле выполняют по его паспорту и возможностям насоса.

Когда проверять давление

Периодичность берут из руководства. Разумно провести контроль перед сезонным запуском, после изменения настроек реле, при частых пусках, заметном уменьшении запаса воды и после ремонта обвязки. Сохраняйте журнал значений.

• дата проверки;
• точка включения;
• точка отключения;
• воздушный заряд при пустом баке;
• полезная водоотдача;
• время набора давления;
• наличие утечек;
• состояние корпуса и фланца.

Когда нужен специалист

• из ниппеля идёт вода;
• корпус ржавый, мокрый или деформирован;
• насос не отключается;
• давление выходит за допустимый предел;
• автомат повторно срабатывает;
• нужно вскрывать реле или электрический щит;
• бак тяжёлый и требует снятия;
• нет безопасного слива;
• показания манометров резко расходятся;
• подкачка не удерживается.

Частые ошибки

• мерить воздух при заполненном баке;
• смотреть только на водяной манометр;
• выбирать давление по литражу;
• не записывать фактическую точку включения;
• подкачивать бак с коррозией;
• использовать нерегулируемый компрессор;
• закрывать слив во время настройки;
• выпускать воздух до случайной круглой цифры;
• регулировать реле и бак одновременно;
• игнорировать воду у ниппеля;
• оставлять клапан без колпачка;
• считать частые пуски доказательством одной причины.

Итоговый алгоритм

Запишите фактические пороги включения и отключения. Осмотрите бак и не подкачивайте его при коррозии или течи. Обесточьте насос, сбросьте воду до нуля и оставьте кран открытым. Измерьте воздух на ниппеле, сравните с паспортом и точкой включения, при необходимости скорректируйте малыми порциями. После запуска проверьте два цикла, утечки и полезный запас воды.
