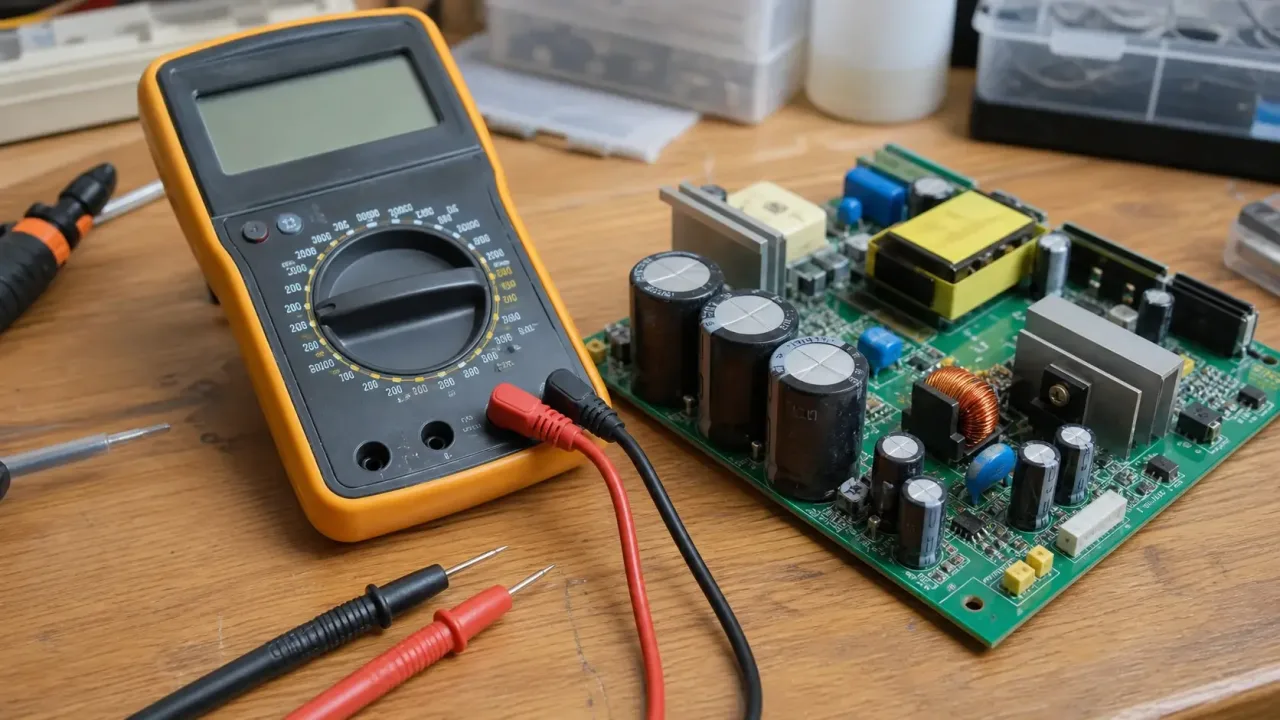

Как проверить конденсаторы на плате мультиметром
Как найти неисправный конденсатор, чем отличается прозвонка от измерения ёмкости и почему плату нельзя проверять под напряжением.
Проверить конденсаторы можно визуально и измерительным прибором, но тест на плате не всегда даёт окончательный ответ. Параллельные цепи и другие компоненты искажают показания, а электролитический конденсатор хранит заряд даже после отключения устройства. Поэтому сначала снимают питание, ждут разрядки и только потом открывают корпус.
Если нужно найти неисправный конденсатор на плате, ищут не один признак, а совпадение: вздутие, потёк, трещина, перегрев, нестабильная работа устройства и результат измерения. Один только внешний вид не доказывает исправность, а звуковой режим мультиметра не заменяет измерение ёмкости или ESR.
Что подготовить и что отключить
Как обезопасить плату до измерений
Нужны мультиметр с подходящим режимом, освещение, изолированное рабочее место и сведения о плате. Перед разборкой записывают симптом и фотографируют расположение разъёмов. Устройство отключают от сети, аккумулятор отсоединяют, а встроенные источники энергии учитывают отдельно.
Конденсатор разряжают безопасным способом, предусмотренным для конкретного устройства. Не замыкайте крупный конденсатор отвёрткой: вспышка повреждает дорожки, инструмент и зрение. Если в блоке питания есть крупные высоковольтные элементы или неизвестная схема, бытовую проверку прекращают.
На конденсаторе ищут обозначение ёмкости, допустимого напряжения, полярности и температуры. Надпись должна совпадать со схемой или документацией, если она доступна. Не заменяйте деталь только по размеру корпуса.
Как выглядит неисправный конденсатор
Вздутый верх алюминиевого электролита, потёк у основания, трещина корпуса, потемнение платы и следы перегрева — повод для проверки. Но исправный с виду конденсатор тоже может потерять ёмкость или увеличить внутреннее сопротивление.
Сравните подозрительную деталь с соседними: есть ли одинаковые следы нагрева, не поднята ли плата, не деформирован ли защитный клапан. Если вокруг конденсатора потемнел текстолит, проблема могла быть вызвана не только им. Замена без поиска причины приведёт к повторному отказу.
Как прозвонить конденсатор
Почему звуковой сигнал не даёт полного ответа
Режим прозвонки показывает поведение цепи, но не измеряет номинал. На полностью разряженном конденсаторе мультиметр может коротко показать проводимость, а затем значение меняется по мере заряда. Если прибор постоянно показывает почти короткое замыкание, деталь или параллельная ветвь подозрительны.
Если сопротивление сразу бесконечное, это не всегда означает неисправность: малые ёмкости и особенности прибора могут не дать заметной реакции. Для полярного элемента соблюдают полярность щупов, если это требуется режимом и конструкцией прибора.
При проверке «как проверить конденсатор на плате мультиметром» важно помнить ограничение: пока деталь впаяна, измеряется не только она. Соседние резисторы, диоды и микросхемы могут создать путь для тока.
Измерение ёмкости и ESR
Если мультиметр имеет режим измерения ёмкости, один вывод конденсатора обычно отсоединяют от схемы, чтобы не получить сумму параллельных элементов. Измерение выполняют на разряженной детали и сравнивают с её маркировкой и допустимым разбросом производителя.
Для импульсных блоков питания одной ёмкости бывает недостаточно. Повышенное ESR вызывает нагрев и нестабильность, хотя корпус может выглядеть нормально. ESR-метр используют только на обесточенной плате и с пониманием того, что внутрисхемная проверка тоже может требовать отсоединения вывода.
Не делайте вывод по одной цифре. Сопоставьте измерение с симптомом: пульсации, самопроизвольный перезапуск, долгий запуск, шум или отсутствие питания. Исправный конденсатор, установленный в неправильной полярности или с недостаточным допустимым напряжением, тоже быстро выйдет из строя.
Как понять, что конденсатор вышел из строя
Уверенный вывод делают после трёх проверок: деталь безопасно отключена от питания, измерение выполнено подходящим способом, а результат согласуется с симптомом и маркировкой. Если показания меняются от положения щупов, на плате есть следы влаги или неизвестен источник питания, результат считают предварительным.
При замене повторяют тип, полярность, ёмкость и допустимое напряжение, а также проверяют расстояние между выводами. Не устанавливают деталь с большей ёмкостью без понимания схемы. После ремонта устройство сначала проверяют через безопасное ограничение тока или в мастерской, а не оставляют без присмотра.
Когда работа выходит за пределы диагностики
Не проверяйте плату под напряжением без специальной подготовки, защитного оборудования и понимания схемы. Не касайтесь одновременно разных участков, не работайте рядом с открытыми сетевыми блоками и не обходите предохранители.
Если это телевизор, блок питания, инвертор, зарядное устройство или другая техника с опасным напряжением, обращайтесь к специалисту. Для него подготовьте фото платы, маркировку детали, симптомы и результаты безопасных измерений. Проверка конденсатора не должна превращаться в эксперимент с подключённой сетью.
