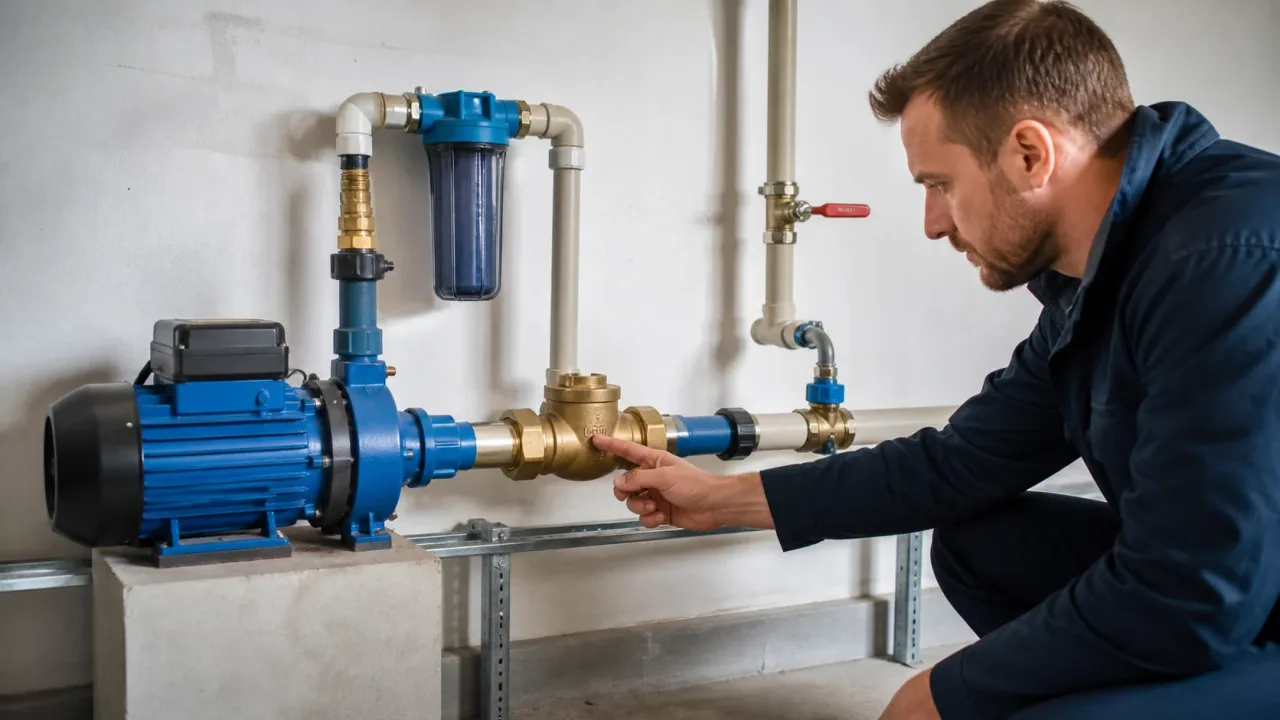

Как проверить обратный клапан после насоса в системе водоснабжения

Обратный клапан после насоса проверяют сначала без разборки: закрывают все точки воды, дают насосу набрать давление и наблюдают, удерживается ли оно после остановки. Затем поочерёдно изолируют дом и насосную линию. Если давление падает со стороны источника, возможны негерметичный клапан, соединение или напорная труба — одного показания манометра недостаточно для точного вывода.

Перед снятием клапана насос обесточивают, исключают автоматический пуск, перекрывают доступные участки и полностью сбрасывают давление. Стрелка на новом корпусе должна совпадать с направлением нормального потока. Тип, место и количество клапанов выбирают по инструкции насоса: лишние элементы могут увеличить сопротивление и гидроудар.

Быстрая развилка: давление падает только при открытом кране в дом — ищите утечку у потребителей; падает и при изолированном доме — проверяйте участок к насосу, обратный клапан и трубу; вода не идёт совсем — клапан мог заклинить закрытым.

Что делает обратный клапан

Он пропускает воду в одном направлении и закрывается при попытке обратного потока. В скважинной системе клапан удерживает столб воды и давление, в поверхностной станции помогает сохранять заполненную всасывающую линию. Конкретная функция зависит от места установки.

• удерживает воду после остановки насоса;
• помогает сохранять заполнение линии;
• снижает обратное вращение потока;
• отделяет участки системы;
• не регулирует рабочее давление;
• не заменяет предохранительный клапан;
• не устраняет утечки труб.

Уточните, какой клапан вы проверяете

В системе могут быть встроенный клапан погружного насоса, внешний на его выходе, клапан на оголовке, донный с сеткой на всасывании и линейный перед насосной станцией. Падение давления может быть связано с любым из них.

• После погружного насоса: находится глубоко в скважине или над насосом.
• У гидроаккумулятора: доступен в помещении, но может менять гидравлику.
• На всасывании: стрелка направлена к поверхностному насосу.
• Донный клапан: совмещён с сеткой в источнике.
• Встроенный: обслуживается по инструкции насоса.

Не ставьте дополнительные клапаны наугад

Несколько обратных клапанов способны запирать участки, скрывать утечку и усиливать удар при закрытии. Расстояние и количество задаёт производитель. Для длинной напорной колонны могут действовать специальные требования.

Если проблема началась после добавления второго клапана, сравните схему с паспортом насоса и удалите самодеятельность только после расчёта и безопасного сброса давления.

Симптомы негерметичного клапана

• давление падает при закрытых кранах;
• насос периодически включается без расхода;
• поверхностный насос теряет заполнение;
• после остановки слышен обратный поток;
• стрелка манометра откатывается;
• труба дёргается или ударяет;
• появляется долгая пауза при новом запуске;
• вода возвращается в источник.

Эти признаки не уникальны. Протекающий унитаз, трещина трубы, мембрана бака и реле давления могут давать похожую картину.

Симптомы клапана, заклинившего закрытым

Насос работает, но вода не поступает или давление не растёт. Перед выводом о клапане проверьте уровень воды, сухой ход, засор входной сетки, направление вращения, ледяную пробку и состояние насоса.

• двигатель запускается;
• ток отличается от обычного;
• напорная труба не наполняется;
• давление остаётся у нуля;
• контроллер показывает аварию;
• после ремонта клапан мог быть установлен наоборот.

Подготовьте схему и исходные данные

• модель насоса;
• место каждого обратного клапана;
• глубина установки;
• точка водяного манометра;
• места запорных кранов;
• давление включения и отключения;
• состояние гидроаккумулятора;
• время падения давления;
• наличие утечек в доме.

Проверьте манометр

Заедающая стрелка способна имитировать удержание или падение давления. Сравните показания с исправным переносным прибором на доступной точке. Постучать по стеклу можно лишь слегка: это не калибровка.

Если диапазон манометра слишком велик, небольшое падение незаметно. Для диагностики нужен прибор с подходящей шкалой и исправным соединением.

Исключите бытовой расход воды

1. Закройте все краны.
2. Отключите полив и автодолив.
3. Проверьте унитазы.
4. Закройте стиральную и посудомоечную машины.
5. Осмотрите предохранительный клапан водонагревателя.
6. Остановите фильтры с автоматической промывкой.
7. Отметьте давление и время.

Незаметный расход в доме — частая причина периодических пусков. Только после его исключения переходят к насосной линии.

Базовая проверка по манометру

1. Дайте насосу штатно наполнить систему.
2. Запишите давление отключения.
3. Убедитесь, что потребители закрыты.
4. Отключите насос от питания после остановки.
5. Наблюдайте за стрелкой заданное время.
6. Запишите скорость и характер падения.
7. Не допускайте автоматического запуска.

Резкое падение указывает на крупный обратный путь или утечку. Медленное — на малую негерметичность, бытовой расход либо погрешность прибора. Давление может меняться и из-за температуры.

Изолируйте дом от насосной части

Если после гидроаккумулятора есть исправный кран к дому, закройте его при выключенном насосе и повторите наблюдение. Стабильное давление указывает на утечку после крана. Продолжающееся падение сужает поиск до бака, обвязки и линии источника.

• закрывайте кран только при понятной схеме;
• не запирайте насос без предохранительного пути во время работы;
• не перекрывайте участок с включённым нагревателем;
• маркируйте положение арматуры;
• после теста возвращайте кран медленно.

Изолируйте гидроаккумулятор и обвязку

При наличии сервисных кранов специалист может отделить бак от линии скважины и сравнить удержание на каждом участке. Если такой арматуры нет, не добавляйте временные заглушки под давлением.

Сухой осмотр всех резьб, реле, манометра, фланца бака и сливного крана обязателен: маленькая наружная течь иногда испаряется и оставляет только минеральный след.

Почему падение со стороны скважины не доказывает клапан

Вода может уходить через резьбу, трещину напорной трубы, соединение у оголовка, адаптер или встроенный узел насоса. Для подземной линии давление падает одинаково, а место видно только после дополнительного испытания.

• негерметичный обратный клапан;
• трещина ПНД-трубы;
• разошедшаяся муфта;
• течь скважинного адаптера;
• повреждение у насоса;
• неплотная резьба;
• несколько клапанов с утечкой между ними.

Проверка поверхностной насосной станции

Если поверхностный насос теряет заполнение, остановите его и проверьте уровень воды в заливном отверстии по инструкции. Утечка на всасывании может втягивать воздух без видимой воды наружу. Соединения проверяют мыльным раствором в допустимом режиме.

В руководстве Pentair по поверхностным насосам потеря заполнения связана не только с обратным или донным клапаном, но и с подсосом воздуха, низким уровнем и забитой сеткой. Поэтому клапан не меняют до проверки всей всасывающей линии.

Проверка погружного насоса

Для клапана у погружного насоса без подъёма доступна только косвенная диагностика давлением. Точное подтверждение требует подъёма колонны или испытания участка специалистом. Вес трубы, кабеля и воды делает самостоятельную работу опасной.

• не тяните насос за электрический кабель;
• поддерживайте напорную трубу;
• используйте страховочный трос по проекту;
• защитите устье от загрязнения;
• не роняйте детали в скважину;
• не вскрывайте встроенный клапан без сервисной схемы.

Стук после остановки насоса

Хлопок может означать быстрое закрытие клапана и гидроудар, но также движение трубы или плохо закреплённую обвязку. Не ставьте более жёсткую пружину наугад. Проверьте скорость потока, диаметр, длину линии, крепления и рекомендованный тип клапана.

Мягко закрывающийся клапан помогает не во всех схемах. Для глубокой скважины решение рассчитывает специалист.

Безопасная подготовка к снятию

1. Отключите насос автоматом.
2. Заблокируйте удалённый запуск.
3. Закройте доступные краны по схеме.
4. Откройте безопасный слив.
5. Дождитесь нуля на манометре.
6. Проверьте отсутствие горячей воды.
7. Поддержите трубопровод.
8. Только затем ослабляйте соединение.

Не ориентируйтесь только на отключённый насос: гидроаккумулятор продолжает держать давление. Вода из вертикальной колонны может выйти большим объёмом.

Что осмотреть после снятия клапана

• песок и окалина на седле;
• износ уплотнения;
• сломанная или ржавая пружина;
• трещина корпуса;
• заедание тарелки;
• минеральные отложения;
• следы неправильного направления;
• уменьшение прохода герметиком.

Клапан должен двигаться свободно в разрешённом направлении и закрываться без перекоса. Неразборный повреждённый элемент заменяют, а не подпиливают пружину.

Можно ли промыть клапан

Разборную модель очищают только способом производителя. Чистая вода и мягкая щётка безопаснее агрессивной кислоты. Если седло изношено, корпус треснул или пружина ослабла, промывка не восстановит герметичность.

• сфотографируйте положение деталей;
• не царапайте седло;
• не растягивайте пружину;
• не меняйте уплотнение на случайную резину;
• используйте детали для питьевой воды;
• замените повреждённую прокладку;
• соблюдайте момент затяжки.

Как выбрать новый обратный клапан

• назначение для питьевой воды;
• диаметр не меньше расчётного;
• рабочее и максимальное давление;
• температура воды;
• допустимое положение монтажа;
• материал корпуса и уплотнения;
• потери давления;
• тип закрытия и пружины;
• совместимость с насосом;
• возможность обслуживания.

Направление установки

Стрелка на корпусе показывает разрешённый поток. На напорной линии погружного насоса она направлена от насоса к дому. На всасывающей линии поверхностной станции — от источника к насосу. Ориентацию корпуса сверяют с паспортом: не каждый клапан одинаково работает вертикально и горизонтально.

Не определяйте направление по форме гайки или положению пружины. После установки стрелка должна оставаться видимой.

Монтаж без напряжения труб

Поддержите трубопровод, совместите оси и примените уплотнение резьбы, допустимое для воды и материала соединения. Избыток ленты или пасты не должен попасть внутрь. Корпус затягивают за предусмотренные грани, не передавая усилие на тонкую трубу.

1. Очистите резьбы.
2. Проверьте стрелку.
3. Установите разъёмное соединение при необходимости.
4. Нанесите уплотнение.
5. Поддержите ответную часть вторым ключом.
6. Затяните без перекоса.
7. Закрепите трубу.
8. Откройте воду медленно.

Проверка после ремонта

1. Медленно заполните систему.
2. Удалите воздух.
3. Осмотрите соединения.
4. Дождитесь отключения насоса.
5. Изолируйте бытовой расход.
6. Запишите давление.
7. Повторите наблюдение.
8. Проверьте несколько циклов.
9. Убедитесь, что нет удара.

Если давление всё равно падает

• повторно проверьте краны и унитазы;
• осмотрите гидроаккумулятор;
• проверьте слив и предохранительный клапан;
• испытайте напорную трубу;
• осмотрите скважинный адаптер;
• проверьте встроенный клапан насоса;
• сравните манометр;
• не повышайте пороги реле для маскировки утечки.

Локальная конкурентная база показывает сильный отдельный спрос на настройку реле давления, но изменение пружин не ремонтирует обратный сток. Сначала устраняют утечку, затем проверяют штатные пороги.

Когда нужен специалист

• клапан находится в глубокой скважине;
• нужно поднимать насос;
• давление превышает возможности инструмента;
• есть гидроудар;
• труба скрыта в земле;
• корпус треснул;
• насос не отключается;
• вода контактирует с электрическим щитом;
• система обеспечивает критичное водоснабжение.

Частые ошибки

• обвинять клапан по одному падению стрелки;
• не исключать утечки в доме;
• ставить второй клапан без схемы;
• разбирать под давлением;
• закрывать выход работающему насосу;
• устанавливать клапан против стрелки;
• не учитывать монтажное положение;
• уменьшать проход случайной моделью;
• заливать седло герметиком;
• поднимать насос за кабель;
• крутить реле вместо ремонта утечки;
• не проверять систему после замены.

Итоговый алгоритм

Нарисуйте схему клапанов, исключите бытовой расход и проверьте манометр. Наберите давление, отключите насос и наблюдайте падение. Поочерёдно изолируйте дом и насосную линию. Если утечка остаётся со стороны источника, проверьте клапан вместе с трубой и соединениями. Перед снятием полностью сбросьте давление; новый элемент установите по стрелке и паспорту, затем повторите испытание.
