Как снять личинку дверного замка и подобрать новую

Личинку цилиндрового замка на собственной двери обычно можно заменить без снятия всего корпуса: открыть дверь, выкрутить длинный крепёжный винт на торцевой планке, слегка повернуть ключ до совмещения кулачка с корпусом цилиндра и вынуть механизм. Но этот порядок подходит только для открытой двери, исправного ключа и цилиндра европейского профиля. Если дверь заперта, ключ утрачен, обломок остался внутри или механизм заклинил, безопаснее вызвать мастера и подтвердить право доступа.

Не применяйте удар, сверление и силовое выламывание. Такие действия могут повредить дверное полотно, многозапорный механизм и защитную фурнитуру, а инструкция по обходу замка небезопасна сама по себе.

Что называют личинкой замка

Личинка — бытовое название цилиндрового механизма секретности. В него вставляют ключ, а поворотный кулачок передаёт движение корпусу врезного замка. При замене подходящего цилиндра сам замок, ручки и дверное полотно остаются на месте.

Цилиндр и корпус замка — разные детали:

• цилиндр распознаёт ключ и поворачивает кулачок;
• корпус перемещает засов и защёлку;
• ручка управляет защёлкой;
• накладка или броненакладка закрывает отверстие и защищает цилиндр;
• торцевая планка удерживает корпус замка в полотне.

Если ключ свободно поворачивается, но засов не движется, причина может быть не в личинке. Если ручка провисла или защёлка не возвращается, замена цилиндра тоже не обязательно решит проблему.

Когда цилиндр действительно стоит менять

Замена оправдана после потери ключей, переезда, смены арендаторов, износа механизма или попытки взлома. Иногда цилиндр меняют ради более удобной вертушки изнутри либо ради совместимости всех дверей с одной системой ключей.

Заедание часто появляется из-за нагрузки на ригели. Проведите простой тест: сравните работу ключа при открытой и закрытой двери. Если на открытой двери механизм ходит легко, а после закрывания туго, вероятнее перекос полотна или несовпадение с ответной планкой, а не неисправность цилиндра.

Убедитесь, что установлен цилиндр европейского профиля

Самый распространённый сменный механизм имеет вытянутый профиль, похожий на перевёрнутую замочную скважину: круглая верхняя часть и сужение снизу. Посередине расположен поворотный кулачок, рядом — отверстие под длинный крепёжный винт.

Но встречаются другие конструкции:

• овальные и круглые цилиндры;
• накладные замки с цилиндром, закреплённым изнутри;
• сувальдные замки без отдельной сменной личинки;
• фирменные модульные системы;
• электронные цилиндры и моторные приводы;
• многозапорные двери со специальными требованиями производителя.

Сфотографируйте торец открытой двери, обе стороны фурнитуры и ключевое отверстие. Если профиль не совпадает с обычным евроцилиндром, не покупайте деталь только по общей длине.

Какие бывают цилиндры по способу управления

Для входной двери важна не только удобная схема. Вертушка помогает быстро открыть дверь изнутри, но на двери со стеклом рядом может потребоваться иное решение. Для противопожарных и эвакуационных дверей выбор фурнитуры должен соответствовать проекту здания и правилам эксплуатации — бытовая рекомендация здесь недостаточна.

Как измерить личинку замка

Главная ошибка при покупке — измерить только общую длину. Цилиндр может быть несимметричным: одна половина рассчитана на наружную сторону, другая — на внутреннюю. Поэтому записывают два размера, A и B.

Точка отсчёта — центр отверстия под крепёжный винт. От него измеряют расстояние до внешней плоскости защитной накладки с одной стороны и до внутренней плоскости накладки с другой. Именно до готовой фурнитуры, а не только до металлического полотна.

Карта измерения A/B

1. Откройте дверь и найдите на торце винт на уровне нижней части цилиндра.
2. Проведите воображаемую линию через центр этого винта.
3. Измерьте расстояние от линии до наружного края установленной накладки — размер A.
4. Измерьте расстояние до внутреннего края накладки — размер B.
5. Запишите ориентацию, например: наружная 35 / внутренняя 45 мм.
6. Отдельно отметьте, с какой стороны нужна вертушка.
7. После снятия сравните результат с маркировкой старого цилиндра, но не полагайтесь только на неё.

Например, цилиндры 35/45 и 45/35 имеют одинаковую общую длину 80 мм, но для модели с вертушкой это разные варианты. Даже в исполнении ключ — ключ сторона может быть важна, если производитель усилил только наружную половину.

Допустим ли выступ цилиндра

Наружная часть не должна заметно выступать за защитную фурнитуру. Чем больше рычаг снаружи, тем выше риск механического воздействия. Однако нельзя бездумно брать цилиндр короче: ключ должен входить полностью, кулачок — стоять в правильной позиции, а накладка не должна мешать работе.

Сначала оцените саму фурнитуру. Простая тонкая накладка лишь закрывает отверстие. Защитная накладка принимает механическую нагрузку и закрывает значительную часть цилиндра. Если меняется толщина накладок, размеры A/B нужно измерить заново.

Как выбрать цилиндр по уровню защиты

Количество ключей и красивое покрытие не показывают реальную устойчивость. Для наружной стороны полезны защита от перелома, высверливания и манипуляций, контролируемое изготовление дубликатов и прочная защитная фурнитура. Но цилиндр — только один элемент двери.

Разумно подбирать цилиндр, корпус, накладку и крепёж как систему сопоставимого уровня. Очень дорогой цилиндр под тонкой декоративной накладкой не реализует свои возможности.

Что подготовить для штатной замены

Работайте днём, при открытой двери. Доступ в помещение не должен зависеть от того, получится ли собрать механизм с первого раза.

Понадобятся:

• исправный ключ от установленного цилиндра;
• подходящая отвёртка с целым шлицем;
• рулетка или штангенциркуль;
• малярная лента для подписи наружной и внутренней сторон;
• контейнер для винта;
• фонарь;
• новый цилиндр, предварительно проверенный по размерам;
• рекомендованная производителем смазка для обслуживания, если она действительно нужна.

Не используйте шуруповёрт на высокой скорости: длинный винт легко перекосить, сорвать его шлиц или перетянуть при сборке. Не зажимайте цилиндр пассатижами и не ударяйте по нему.

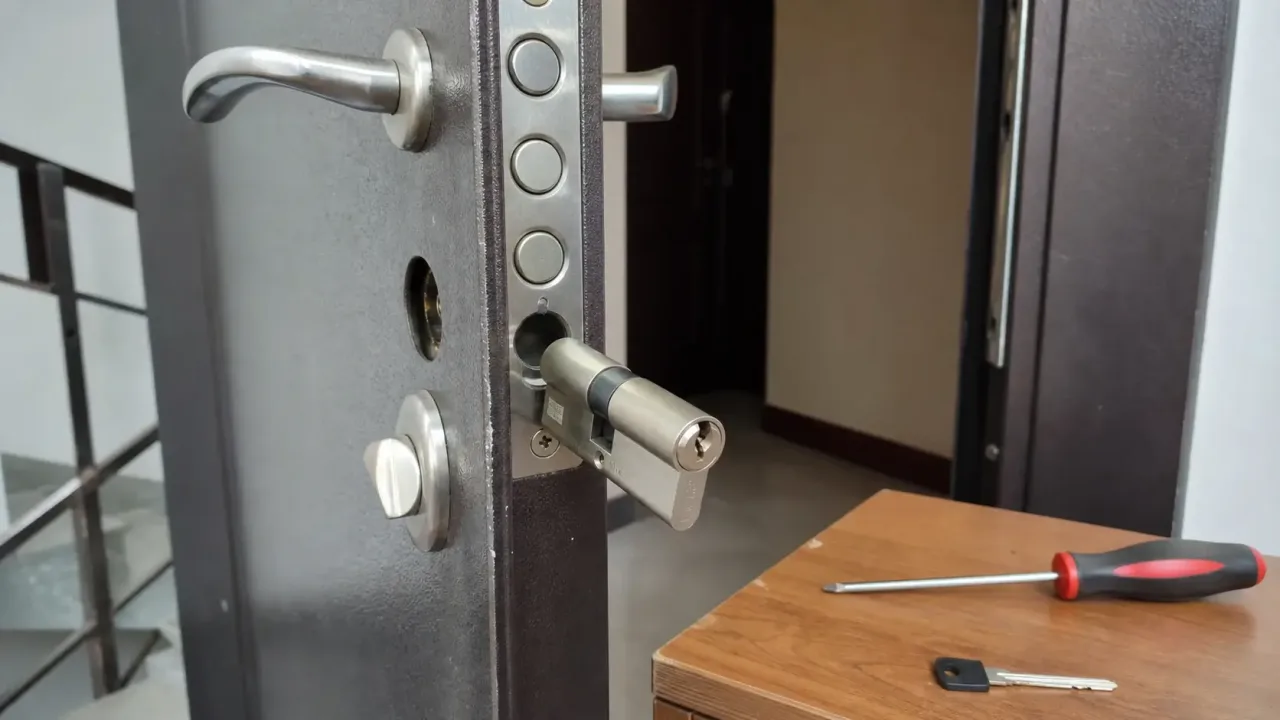

Как снять личинку с открытой двери

Перед началом откройте дверь и убедитесь, что она устойчиво стоит. Не выполняйте эту операцию на захлопнутой или запертой двери.

1. Проверьте ключ при открытой двери. Он должен входить и поворачиваться без чрезмерного усилия.
2. На торцевой планке найдите длинный крепёжный винт, расположенный на высоте цилиндра. Не выкручивайте подряд все винты замка.
3. Поддерживая отвёртку по оси, полностью выверните крепёжный винт и отложите его.
4. Вставьте ключ. Поверните его на небольшой угол влево или вправо, чтобы выступающий кулачок встал вдоль корпуса цилиндра.
5. Слегка потяните цилиндр за ключ или внутреннюю вертушку, одновременно подбирая малый угол поворота.
6. Когда кулачок совместится с профилем, цилиндр выйдет без рывка.
7. Сразу подпишите наружную сторону и измерьте обе половины от центра крепёжного отверстия.

Небольшой угол нельзя заранее считать одинаковым для всех моделей. Ориентир — свободный выход без силы, а не конкретное число градусов.

Если цилиндр не выходит

Остановитесь и последовательно исключите простые причины. Сила здесь обычно увеличивает стоимость последующего ремонта.

Если ключ сломан, полезна отдельная инструкция о том, что делать с обломком ключа в замке. Не проталкивайте обломок глубже и не пытайтесь продолжить замену как при исправном ключе.

Как установить новую личинку

До установки сравните старую и новую детали: профиль, A/B, положение вертушки, форму кулачка и отверстие крепёжного винта. Защитные элементы могут отличаться внешне, но габариты и совместимость должны совпадать.

1. Поставьте ключ или вертушку в положение, при котором кулачок не выступает за профиль.
2. Введите цилиндр с нужной стороны без перекоса.
3. Маленькими поворотами совместите отверстие цилиндра с каналом крепёжного винта.
4. Вставьте винт рукой и наживите его без усилия.
5. Затяните обычной отвёрткой до уверенной фиксации, не деформируя корпус цилиндра.
6. Несколько раз проверьте ключ, вертушку, защёлку и засов при открытой двери.
7. Только после этого закройте дверь, не запирая её полностью, и проверьте совпадение ригелей с ответной частью.
8. Финальный тест запирания проводите, когда с другой стороны есть человек или доступен запасной путь.

Крепёжный винт удерживает цилиндр, но чрезмерная затяжка может создать напряжение и ухудшить ход. Если после затяжки ключ стал вращаться тяжелее, вернитесь к проверке соосности, а не прикладывайте больше силы.

Проверка после установки

Проверять только один поворот ключа недостаточно. Новый цилиндр должен работать во всех штатных режимах.

• каждый комплектный ключ входит до конца и извлекается в предусмотренном положении;
• ключ поворачивается одинаково с обеих сторон;
• вертушка не задевает накладку;
• засов полностью выходит и возвращается при открытой двери;
• ручка и защёлка работают независимо от цилиндра;
• цилиндр не смещается при лёгком нажатии;
• наружная часть не выступает заметно за защитную накладку;
• при закрывании нет необходимости давить на полотно или приподнимать его;
• запасной ключ хранится отдельно от повседневной связки.

Если механизм работает открытым, но клинит закрытым, не подпиливайте ригели и ответную планку без диагностики. Причиной может быть сезонная деформация коробки, просадка петель или неверная регулировка прижима.

Особенности металлической и деревянной двери

На металлической входной двери цилиндр часто работает вместе с массивным врезным или многозапорным замком и броненакладкой. Толщина полотна сама по себе мало говорит о размере: считать нужно по готовым поверхностям фурнитуры. Декоративная панель с внутренней стороны может заметно увеличить B.

В деревянной двери особенно важно не перетянуть винты накладок: древесина и мягкие прокладки позволяют фурнитуре сместиться и зажать цилиндр. После сезонного изменения влажности тугой ход может быть связан с геометрией двери, а не с секретным механизмом.

Чем смазывать цилиндровый механизм

Используйте только средство, которое допускает производитель конкретного цилиндра. Для многих современных механизмов подходят специальные нежирные составы. Обычное масло способно удерживать пыль и со временем превращать её в абразивную грязь.

Правильный порядок обслуживания:

1. Осмотреть ключ и удалить заметные загрязнения сухой тканью.
2. Проверить запасным ключом, не повреждён ли рабочий ключ.
3. Убедиться, что тугой ход есть и при открытой двери.
4. Применить минимальное количество рекомендованного средства.
5. Несколько раз вставить и вынуть ключ без силового вращения.
6. Если улучшения нет, прекратить эксперименты и диагностировать механизм.

Не заливайте внутрь несколько несовместимых аэрозолей. Смазка не исправит погнутый ключ, разрушенную пружину, перекос корпуса или нагрузку от двери.

Что делать после потери или кражи ключа

Нельзя определить по внешнему виду двери, будет ли найденный ключ использован. Если ключ можно связать с адресом, промедление особенно рискованно. На собственной открытой двери замените цилиндр на заранее подобранный или вызовите мастера.

После замены:

• пересчитайте новые ключи и запишите, кому они выданы;
• не подписывайте адрес на связке;
• проверьте, не потеряны ли ключи от ворот, калитки и подсобных помещений одновременно;
• для системы с картой владельца сохраните карту отдельно;
• старый цилиндр не возвращайте в эксплуатацию как «запасной», если ключ мог попасть к посторонним;
• сообщите управляющему или ответственному лицу, если дверь общая.

В арендованном жилье согласуйте замену с собственником, а в офисе — с ответственным за доступ. Техническая возможность снять цилиндр не заменяет право менять замок.

Когда нужен мастер

Самостоятельная штатная замена заканчивается там, где исчезает свободный доступ с торца или требуется разрушать детали. Обращайтесь к специалисту, если:

• дверь закрыта или заперта;
• нет исправного ключа;
• ключ обломился внутри;
• цилиндр или накладка имеют следы попытки взлома;
• сорван шлиц крепёжного винта;
• цилиндр не выходит после проверки винта и положения кулачка;
• замок многозапорный, электронный или неизвестной конструкции;
• дверь относится к противопожарному или эвакуационному пути;
• после установки ригели заедают либо дверь невозможно надёжно запереть;
• вы не можете подтвердить право доступа к помещению.

Надёжный мастер сначала проверяет документы или иное подтверждение доступа, затем диагностирует дверь. После аварийного открытия всё равно может потребоваться замена цилиндра, накладки или корпуса, поэтому заранее уточните состав работ.

Частые ошибки при замене

Контрольный чек-лист покупки и монтажа

До магазина должны быть известны профиль цилиндра, размеры A/B, наружная сторона, тип ключ — ключ или ключ — вертушка, толщина защитной фурнитуры и желаемый уровень контроля дубликатов. Фотографии старого механизма дополняют размеры, но не заменяют их.

Перед закрыванием двери подтвердите четыре вещи: крепёжный винт вошёл без перекоса, ключ работает с обеих сторон, засов проходит полный цикл на открытой двери, а цилиндр не выступает из наружной накладки. Затем проверьте закрытую дверь без полного запирания и только после этого — штатное запирание.

Такой порядок делает замену предсказуемой. В большинстве случаев сложность не в том, чтобы вынуть старую личинку, а в правильном измерении, подборе ориентации и своевременной остановке, когда неисправность относится уже не к цилиндру.
