Как утеплить наружную канализационную трубу на участке

Наружную канализационную трубу утепляют после проверки уклона, глубины, герметичности и отсутствия провисов. Теплоизоляция только замедляет охлаждение стоков: если в трубе постоянно стоит вода, нарушен уклон или выпуск используется редко, один утеплитель не устранит замерзание.

Для подземного участка выбирают влагостойкую теплоизоляцию, способную выдержать условия грунта, защищают её наружной оболочкой и правильно восстанавливают основание траншеи. На мелкой, открытой или периодически используемой трассе может понадобиться рассчитанный греющий кабель с автоматическим управлением и электрической защитой.

Сначала причина, потом утепление: пролейте систему, измерьте отметки и найдите места, где остаётся вода. Утеплённый провис всё равно превращается в ледяную пробку — только немного позже.

Почему наружная канализация замерзает

• труба уложена слишком мелко для местных условий;
• уклон недостаточный, обратный или меняется по трассе;
• основание просело и образовало провис;
• выпуск используется редко и малыми порциями;
• есть утечка воды, которая постоянно подпитывает наледь;
• длинный открытый участок продувается ветром;
• промерзает ввод через фундамент;
• вентиляция системы нарушена, а слив идёт медленно;
• внутри накопились жир и загрязнения, уменьшившие проход.

Как понять, где образуется ледяная пробка

До раскопки соберите признаки. Если перестали уходить все приборы, проблема вероятнее на общем выпуске. Если один прибор — сначала проверяют внутреннюю ветвь и сифон.

1. Уточните, после какой погоды и какого периода простоя появился засор.
2. Проверьте доступные ревизии и уровень воды в них.
3. Сопоставьте трассу с местами выхода из дома и входа в септик.
4. Ищите открытые, продуваемые и мелкозаглублённые участки.
5. После оттаивания выполните осмотр камерой и нивелировку.

Не путайте лёд с обычным засором. Проталкивание ледяной пробки жёстким тросом редко устраняет причину, а агрессивная химия может остаться в трубе и создать опасность при дальнейшей работе.

Проверка трассы до утепления

• материал, диаметр и назначение трубы;
• фактическая длина и отметки начала и конца;
• равномерность уклона;
• состояние раструбов и уплотнений;
• места поворотов и ревизий;
• глубина заложения по всей трассе;
• тип грунта и уровень воды;
• нагрузка от транспорта и дорожек;
• частота и объём сбросов зимой.

Почему нельзя назвать одну безопасную глубину

Глубина зависит от климата, грунта, снежного покрова, режима использования, рельефа и конструкции трубопровода. Канализация работает порциями, а не как постоянно заполненный водопровод, поэтому проект учитывает не только глубину промерзания, но и тепловой режим стоков.

Если нужную отметку невозможно выдержать из-за септика или рельефа, применяют расчётное утепление, изменение трассы, насосную схему или подогрев. Закапывать трубу «как получилось» и компенсировать всё тонкой оболочкой нельзя.

Какая теплоизоляция подходит для грунта

Подземный утеплитель контактирует с влагой и нагрузкой. Он должен сохранять форму и тепловые свойства после обратной засыпки.

• Формованные скорлупы из жёстких влагостойких материалов: удобно собирать вокруг трубы, стыки смещают и герметизируют по системе.
• Закрытоячеистая трубная изоляция: подходит, если рассчитана на наружное или подземное применение и защищена оболочкой.
• Теплоизоляционные короба или плиты: применяют как часть расчётного решения вокруг трассы.
• Предизолированная труба: заводская система с известными характеристиками и аксессуарами.

Минеральная вата без надёжной влагозащиты намокает и теряет эффективность. Бытовая монтажная пена не является полноценной подземной оболочкой: она не обеспечивает равномерную толщину и защиту от грунта.

Как выбрать толщину утеплителя

Толщину определяют теплотехническим расчётом, а не диаметром трубы в одиночку. Нужны минимальная температура, длительность мороза, температура и режим стоков, глубина, свойства грунта и теплопроводность материала во влажных условиях.

• чем реже сбросы, тем меньше поступает тепла;
• чем мельче трасса, тем быстрее охлаждение;
• мостики холода в стыках снижают эффект;
• намокание ухудшает часть утеплителей;
• на открытом воздухе дополнительно влияет ветер;
• ввод и фасонные детали требуют непрерывной изоляции.

Утеплять трубу целиком или только опасные места

Если расчёт показывает риск по всей мелкой трассе, изолируют непрерывно. Локальные заплаты часто переносят точку замерзания к неутеплённому стыку.

• выпуск из фундамента;
• участок под продуваемым подпольем;
• повороты и ревизии;
• переход от тёплой к холодной зоне;
• ввод в септик или станцию;
• места уменьшенной глубины;
• наружные вертикальные участки.

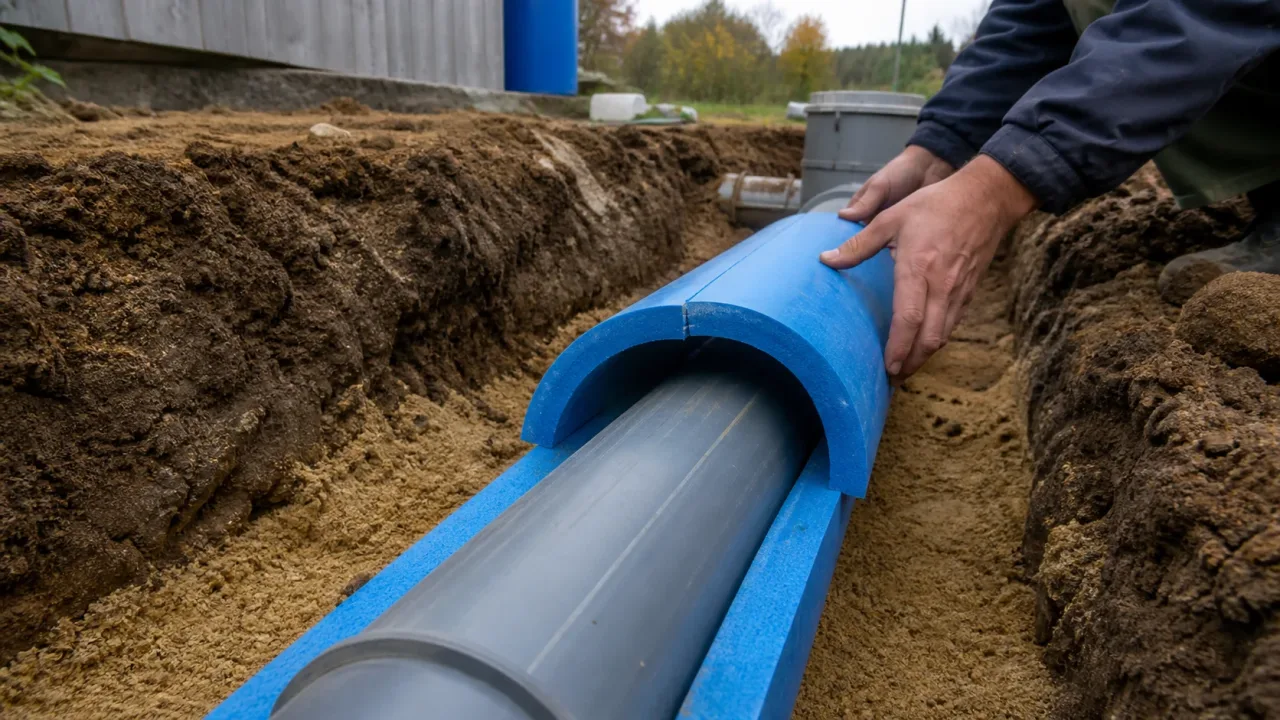

Порядок утепления новой трубы в траншее

1. Подготовить ровное основание по проектному уклону.
2. Собрать трубу и правильно сориентировать раструбы.
3. Проверить посадку уплотнений и выполнить пролив.
4. Измерить отметки верха и лотка трубы.
5. Установить сухую теплоизоляцию без щелей и пережатия.
6. Защитить стыки и наружную оболочку по системе производителя.
7. Сделать мягкую первичную обсыпку без камней.
8. Зафиксировать трассу и выполнить повторную проверку уклона.
9. Засыпать послойно с учётом допустимого уплотнения.

Как утеплить уже проложенную трубу

Сначала безопасно раскрывают участок, не повреждая трубу лопатой или техникой. Перед монтажом изоляции поверхность очищают и высушивают, а провисы исправляют.

1. Уточнить трассу и глубину по исполнительной схеме.
2. Раскрывать грунт вручную около трубы.
3. Осмотреть раструбы, деформации и следы течи.
4. Проверить уклон нивелиром или лазерным уровнем.
5. Исправить основание и опоры.
6. Смонтировать совместимую изоляцию и защиту.
7. Сделать фотографии до засыпки.

Как защитить утеплитель от воды и грунта

• использовать наружную оболочку, предусмотренную системой;
• герметизировать продольные и поперечные стыки;
• не протыкать оболочку случайным крепежом;
• устроить первичную обсыпку мелким грунтом или песком;
• не класть крупные камни непосредственно на изоляцию;
• защитить трассу под проездом расчётной конструкцией;
• не оставлять открытый утеплитель под ультрафиолетом.

Нужен ли греющий кабель

Подогрев оправдан, когда пассивного утепления недостаточно: труба мелкая, есть наружный участок, длительные простои или экстремальные морозы. Кабель не должен маскировать провис, течь и неправильный уклон.

• рассчитать теплопотери и требуемую мощность;
• выбрать кабель, разрешённый для материала и среды;
• предусмотреть датчик и управление;
• защитить линию автоматом и УЗО по проекту;
• обеспечить доступ к соединениям;
• проверить сопротивление изоляции до закрытия;
• сохранить схему и результаты измерений.

Саморегулирующийся или резистивный кабель

Саморегулирующийся кабель меняет тепловыделение с температурой, но всё равно требует правильного подбора, концевой заделки и защиты. Резистивный имеет заданную мощность и особенно чувствителен к длине, пересечениям и управлению.

• Саморегулирующийся: удобнее на трассе с разной температурой, но не является полностью автономным и вечным.
• Резистивный: работает как рассчитанный контур; его нельзя произвольно укорачивать или удлинять.
• Оба типа: выбирают по сертификату, температурному классу, оболочке и способу монтажа.

Кабель снаружи или внутри канализационной трубы

Наружный монтаж не уменьшает проход и облегчает обслуживание, но требует плотного теплового контакта и общей теплоизоляции. Внутренний кабель применяют только тогда, когда производитель прямо допускает контакт со стоками и предусмотрен герметичный ввод.

• обычный кровельный кабель нельзя помещать в канализацию;
• внутренний кабель и ввод не должны цеплять отходы;
• наружный кабель не перекрещивают и не пережимают;
• способ крепления должен быть совместим с пластиком;
• датчик размещают по инструкции, а не рядом с источником тепла;
• соединения не закапывают без разрешённой герметичной системы.

Электробезопасность греющего кабеля

В инструкции Uponor по системам с защитой от замерзания указано, что подключение выполняет квалифицированный электрик, а сопротивление изоляции измеряют до закрытия и ввода в эксплуатацию. Источник: Uponor Ecoflex Supra Technical Information.

• отдельная защищённая электрическая линия;
• УЗО и автомат с параметрами по проекту;
• защитный проводник и штатное экранирование;
• герметичные комплектные муфты;
• маркированный выключатель и регулятор;
• измерения до и после засыпки;
• никаких скруток и бытовых удлинителей в грунте.

Как уложить утеплённую трубу обратно

1. Проверить непрерывность оболочки и отсутствие повреждений.
2. Подсыпать мелкий материал под низ трубы.
3. Выставить равномерный проектный уклон.
4. Обсыпать бока без смещения трубы.
5. Уплотнять послойно допустимым способом.
6. Установить сигнальную ленту, если это предусмотрено.
7. Защитить участок под дорогой или площадкой.
8. Сохранить отметки и фотографии.

Что делать, если труба уже замёрзла

Сначала прекратите сброс воды: новый объём заполнит внутреннюю систему. Определите доступный участок и материал трубы. Безопаснее постепенно прогревать тёплым воздухом или использовать профессиональную паровую/гидродинамическую установку с контролем.

• не применять открытое пламя и горелку;
• не лить крутой кипяток на холодный пластик;
• не подключать сварочный аппарат к случайной металлической трубе;
• не заливать смесь несовместимых химикатов;
• не долбить лёд острым стержнем;
• после оттаивания найти провис, течь или мелкую глубину.

Как проверить результат после утепления

1. Выполнить большой контрольный пролив.
2. Проверить время прохождения воды между ревизиями.
3. Осмотреть доступные стыки на течь.
4. Зафиксировать температуру в первую холодную неделю.
5. Проверить работу термостата и ток кабеля, если он есть.
6. Повторить измерение сопротивления изоляции.
7. После зимы проверить просадку грунта и люков.

Частые ошибки

• утеплять трубу с обратным уклоном;
• оставлять щели в стыках скорлупы;
• использовать намокающий материал без оболочки;
• сдавливать утеплитель грунтом и камнями;
• забывать про ревизии и ввод через фундамент;
• класть греющий кабель внутрь без допуска производителя;
• пересекать или укорачивать кабель вопреки инструкции;
• закапывать электрические муфты без проверки;
• не документировать трассу до засыпки.

Когда нужно менять схему, а не добавлять утеплитель

Перепроектирование требуется, если труба имеет постоянные провисы, отметка септика не позволяет обеспечить уклон, трасса регулярно забивается, проходит по поверхности без защиты, повреждена транспортом или подогрев должен работать непрерывно даже при обычной зиме.

В таких случаях сравнивают новую самотечную трассу, локальную насосную станцию, предизолированную систему и управляемый подогрев. Решение принимают по надёжности и возможности обслуживания, а не только по стоимости одного утеплителя.

Короткий вывод

Чтобы утеплить наружную канализационную трубу, сначала устраните стоящую воду, течи и провисы. Затем подберите влагостойкую изоляцию по тепловому расчёту, защитите её от грунта и восстановите основание с равномерным уклоном. Греющий кабель применяйте как рассчитанную электрическую систему, а не как замену исправной канализации.
