Как утеплить ввод водопровода в дом через фундамент

Ввод водопровода через фундамент защищают не одним слоем утеплителя, а непрерывным узлом: трубу проводят на безопасной для региона глубине, в гильзе с запасом на движение, герметизируют проход от воды и воздуха, закрывают влагостойкой теплоизоляцией и при необходимости добавляют рассчитанный греющий кабель. Самая уязвимая зона — переход от грунта к отапливаемой части дома.

Если труба уже лежит выше расчётной глубины промерзания или проходит через холодное подполье, одной толстой оболочки может не хватить: изоляция только замедляет потерю тепла. Нужно уменьшить длину холодного участка, исключить продувание, обеспечить активный обогрев либо переделать трассу.

Главный принцип: сначала устранить воду и движение холодного воздуха вокруг ввода, затем утеплять. Намокшая оболочка и открытая гильза работают хуже сухого непрерывного контура.

Найдите весь холодный участок

Не ограничивайтесь видимыми десятью сантиметрами у стены. Отметьте путь трубы от траншеи до помещения: глубину подъёма, вход в гильзу, участок внутри фундамента, проход под полом и место первого запорного крана. Часто замерзает не сам бетонный проход, а вертикальный подъём в продуваемом подполье.

• переход с глубины к фундаменту;
• пространство внутри гильзы;
• холодная наружная часть стены;
• подполье или неотапливаемый подвал;
• зона у продуха;
• участок под входной дверью;
• место рядом с металлической закладной;
• первый кран и фильтр.

Уточните глубину прокладки

Расчётную глубину и требования к водопроводу определяют по местным условиям, грунту и нормам. Уровень промерзания различается даже в одном регионе из-за снега, отмостки, продувания и режима отопления. Старую трассу проверяют по исполнительной схеме или аккуратным обследованием.

• глубина верха трубы;
• высота ввода в фундаменте;
• толщина снежного покрова;
• наличие утеплённой отмостки;
• тип грунта и грунтовые воды;
• постоянное или сезонное отопление;
• минимальная температура подполья.

Не переносите цифру глубины из случайной статьи на свой участок. Если труба выше безопасной отметки, решение проверяет проектировщик: горизонтальная теплоизоляция, перенос трассы или электрообогрев имеют разные ограничения.

Определите материал и диаметр трубы

Полиэтилен, полипропилен, металлопластик и сталь по-разному переносят изгиб, нагрев и зажим. Запишите наружный диаметр, толщину стенки, давление и маркировку. Для питьевого водопровода все контактирующие материалы должны быть предназначены для такой воды.

• материал трубы;
• наружный диаметр;
• рабочее давление;
• маркировка питьевого назначения;
• допустимый радиус изгиба;
• разрешение на применение греющего кабеля;
• состояние соединений.

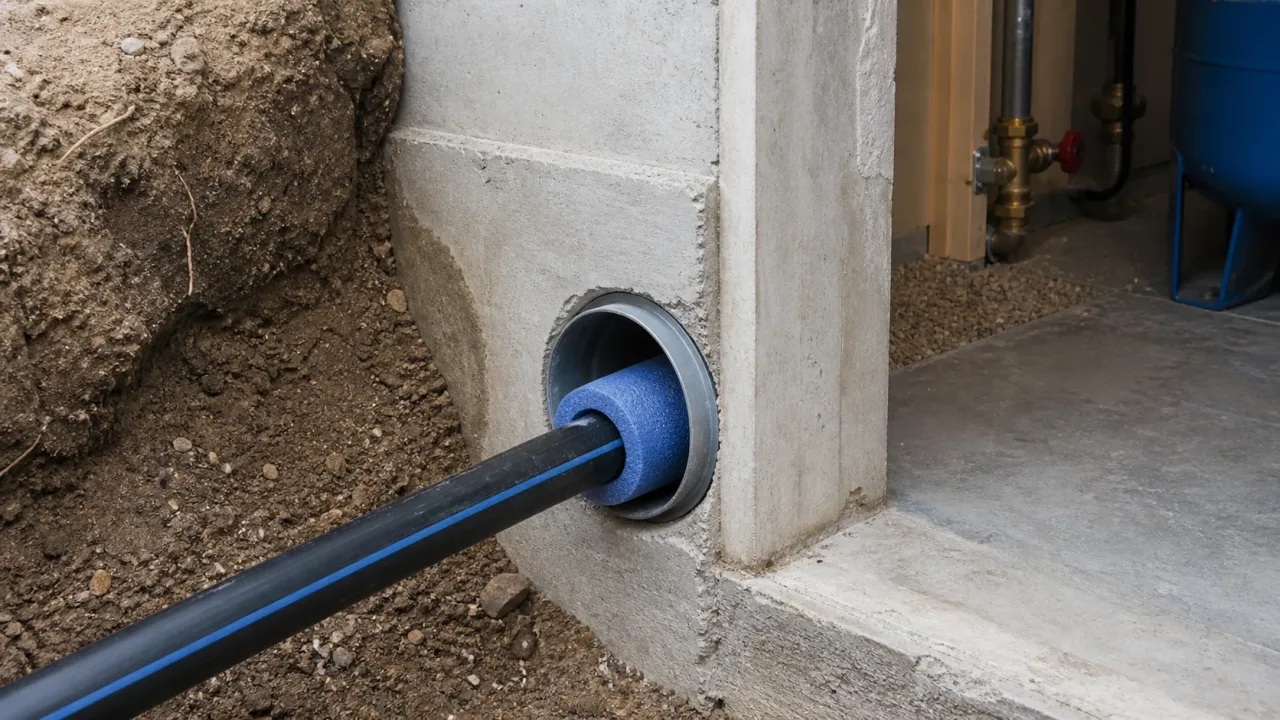

Зачем нужна гильза в фундаменте

Гильза отделяет водопровод от бетона и кладки, защищает от абразивного контакта и оставляет возможность движения при осадке и температурном расширении. Её диаметр должен позволять разместить трубу, изоляцию или уплотнение без жёсткого зажима.

Трубу нельзя замоноличивать так, чтобы нагрузка стены передавалась на неё. Но и открытый канал оставлять нельзя: через него поступают вода, холодный воздух, запахи и почвенные газы.

Осмотрите существующую гильзу

1. Очистите доступные края от рыхлого мусора.
2. Проверьте, не касается ли труба острой кромки.
3. Найдите следы воды и ржавчины.
4. Посветите вдоль зазора.
5. Проверьте движение воздуха дымовым карандашом без пламени.
6. Осмотрите наружное примыкание после дождя.
7. Сфотографируйте узел до закрытия.

Если гильза металлическая и корродирует, она может повредить пластиковую трубу. При разрушении фундамента, большой трещине или смещении ввода нужен специалист по конструкциям.

Герметизация от грунтовой и дождевой воды

Наружное примыкание должно быть частью гидроизоляции фундамента. Материал выбирают по типу стены, гильзы и возможному движению. Монтажная пена сама по себе не является долговечной наружной гидроизоляцией и разрушается без защиты.

• устраните сток воды к фундаменту;
• восстановите гидроизоляцию вокруг прохода;
• используйте совместимое эластичное уплотнение;
• защитите материал от ультрафиолета и грунта;
• не перекрывайте предусмотренный дренаж;
• не заделывайте активную течь поверх мокрой грязи;
• проверьте результат после дождя.

Воздушная герметизация со стороны дома

Даже сухая гильза может пропускать поток холодного воздуха. Внутренний воздушный барьер выполняют непрерывно и соединяют с герметизацией стены или пола. Большой зазор сначала ограничивают подходящим жёстким элементом или уплотнительным шнуром, затем герметизируют.

Рекомендации Building Science Education требуют герметизировать проходы труб через стены и перекрытия: через незакрытые отверстия воздух переносит тепло и влагу в холодные полости.

Не заполняйте всю длинную гильзу случайным жёстким раствором. Узел должен учитывать движение трубы и возможность ремонта.

Какой утеплитель подходит для ввода

Для влажной и подземной зоны нужна теплоизоляция с закрытой ячеистой структурой или другая система, рассчитанная на воду, грунт и механическую нагрузку. Обычная мягкая вата без герметичной оболочки намокает и теряет свойства.

• низкое водопоглощение;
• подходящий внутренний диаметр;
• непрерывность по всей холодной длине;
• совместимость с температурой кабеля;
• стойкость к сжатию и грызунам;
• герметичная наружная оболочка;
• возможность осмотра соединений.

Почему важна непрерывность оболочки

Короткий открытый участок у муфты или стены может стать самой холодной точкой. Скорлупы и трубки подрезают плотно, стыки смещают и герметизируют материалами системы. Изоляцию не сжимают хомутами до потери толщины.

1. Сухо очистите трубу.
2. Устраните течи.
3. Разметьте муфты и изгибы.
4. Уложите кабель, если он предусмотрен.
5. Закройте прямые участки.
6. Оформите повороты отдельными сегментами.
7. Герметизируйте стыки.
8. Установите механическую защиту.

Когда нужен греющий кабель

Активный обогрев рассматривают, если трассу нельзя опустить, участок проходит по холодному подполью, дом периодически остывает или предыдущей зимой уже было замерзание. Кабель рассчитывают по теплопотерям, диаметру, материалу трубы, длине, температуре и толщине изоляции.

• изоляция замедляет охлаждение, но не создаёт тепло;
• кабель не исправляет протечку;
• мощность не выбирают только по длине;
• термостат снижает лишнюю работу;
• система должна работать при отсутствии людей;
• нужна защита от повреждения и утечки тока;
• доступные соединения обслуживают до морозов.

Наружный или внутренний кабель

Наружный кабель крепят к поверхности трубы и закрывают совместимой теплоизоляцией. Внутренний вводят в воду через специальную герметичную муфту; для питьевого водопровода он должен иметь прямой допуск производителя на контакт с водой и нужное давление.

• Наружный: проще осматривать, но нужен доступ к трубе.
• Внутренний: помогает на недоступной трассе, но уменьшает проход и усложняет герметизацию.
• Резистивный: требует точного расчёта длины и управления.
• Саморегулирующийся: меняет тепловыделение, но всё равно требует защиты и расчёта.
• Готовый комплект: снижает число полевых соединений, если подходит по длине.

Что проверить в паспорте кабеля

• назначение для защиты водопровода;
• допустимый материал трубы;
• напряжение и погонная мощность;
• минимальная температура монтажа;
• разрешение на пересечение или наложение;
• совместимая теплоизоляция;
• максимальная длина цепи;
• тип концевой заделки;
• требования к защите от утечки тока;
• допуск для внутренней установки в питьевую воду.

Не используйте кабель для тёплого пола, кровли или случайную нагревательную проволоку: разные изделия рассчитаны на разные температуры, оболочки и способы отвода тепла.

Монтаж кабеля снаружи трубы

Поверхность должна быть сухой и гладкой. Кабель располагают по схеме производителя — прямой линией или рассчитанной спиралью — и закрепляют разрешённой лентой. На пластиковых трубах иногда применяют теплопроводящую ленту для распределения тепла, только если это предусмотрено системой.

1. Сверьте длину и мощность.
2. Проверьте кабель до монтажа.
3. Уберите острые кромки.
4. Разложите кабель без натяжения.
5. Оформите муфты и арматуру по инструкции.
6. Закрепите штатной лентой.
7. Установите температурный датчик в заданной точке.
8. Повторно проведите электрические проверки.
9. Закройте теплоизоляцией.

Опасные ошибки с греющим кабелем

• включать кабель, свёрнутый в бухту;
• пересекать витки без разрешения производителя;
• делать соединение внутри мокрой гильзы;
• использовать внутренний кабель без питьевого допуска;
• прижимать оболочку металлическим хомутом;
• оставлять вилку и контроллер в воде;
• закрывать датчик рядом с самим нагревателем неверным способом;
• подключать без требуемой защиты;
• ремонтировать повреждённую оболочку бытовой изолентой;
• засыпать систему без испытания.

В инструкции nVent RAYCHEM Frostex кабель устанавливается вместе с теплоизоляцией, сухим защищённым подключением и устройством защиты от замыкания на землю. Конкретные интервалы, укладка и допустимые пересечения относятся к выбранной модели.

Электрическая часть и автоматика

Подключение стационарной системы поручают квалифицированному электрику. Он проверяет мощность линии, автомат, защиту от утечки тока, заземление, герметичные вводы и сопротивление изоляции кабеля. Термостат устанавливают в сухом доступном месте.

• отдельно маркированная цепь;
• автомат подходящего номинала;
• предусмотренная производителем дифференциальная защита;
• влагозащищённые коробки;
• капельная петля у подключения;
• датчик в репрезентативной холодной точке;
• индикация питания и аварии;
• доступ для ежегодной проверки.

Утепление крана, фильтра и фитингов

Арматура имеет большую поверхность и металлические мостики холода. Для неё делают съёмные утепляющие кожухи, чтобы сохранить доступ. Электрические приводы, манометры и предохранительные элементы не закрывают произвольно.

• кран можно быстро перекрыть;
• фильтр можно обслужить;
• соединение видно при контрольном осмотре;
• изоляция не тянет на себя воду;
• кабель не пережат фитингом;
• стрелка направления остаётся читаемой;
• кожух фиксируется без повреждения трубы.

Ввод через ленточный фундамент

В ленте важно не ослабить арматуру и не сверлить отверстие без обследования. Новую гильзу закладывают по проекту до бетонирования. Для готового фундамента место прохода выбирает специалист с учётом арматуры, нагрузок и гидроизоляции.

Снаружи защищают подход трассы и примыкание гидроизоляции, изнутри — воздушный контур и холодный подъём до тёплой зоны.

Ввод в дом на сваях

У свайного дома вертикальный подъём часто проходит через наружный воздух. Его размещают в утеплённом защищённом коробе с рассчитанным обогревом. Декоративная забирка не гарантирует плюсовую температуру и не считается утеплением сама по себе.

• минимизируйте длину открытого подъёма;
• защитите короб от ветра и осадков;
• не прижимайте трубу к металлической свае;
• предусмотрите доступ к кабелю;
• закройте короб от грызунов;
• проверьте движение дома и грунта;
• измеряйте температуру внутри короба.

Сезонный дом и слив воды

Если дом зимой не отапливается, надёжнее предусмотреть полное опорожнение системы. Для этого нужны уклоны, слив в низкой точке, возможность впустить воздух и арматура, рассчитанная на консервацию. Постоянно заполненный тупиковый участок может замёрзнуть даже после открытия одного крана.

1. Отключите насос и нагреватели.
2. Закройте источник.
3. Откройте верхние краны для поступления воздуха.
4. Откройте предусмотренный нижний слив.
5. Опорожните фильтры и оборудование по их инструкциям.
6. Проверьте сифоны и тупики.
7. Не оставляйте кабель включённым в пустой трубе, если это запрещено.

Как проверить готовый узел

Проведите гидравлическую проверку на рабочем режиме, осмотрите течи, затем проверьте электрическую часть и работу термостата. Установите температурный датчик рядом с наиболее холодным участком, но не прямо на кабель, если инструкция требует иного.

• давление стабильно;
• гильза сухая после дождя;
• нет ощутимого сквозняка;
• кабель проходит электрический тест;
• термостат включает цепь;
• изоляция непрерывна;
• защитный кожух закрыт;
• кран и соединения доступны.

Контроль первой зимой

Записывайте температуру в мороз, при сильном ветре и после отключения электричества. Проверяйте не только воздух в помещении, но и поверхность трубы в холодной точке. Резкое падение температуры требует снижения водоразбора и проверки обогрева.

• температура у входа в грунт;
• температура внутри короба;
• индикация термостата;
• потребление цепи;
• влажность утеплителя;
• следы конденсата;
• работа после краткого отключения света.

Если труба уже замёрзла

Отключите насос и нагревательное оборудование, найдите место без вскрытия трубы и проверьте, нет ли разрыва. Не используйте открытый огонь, строительный фен вплотную к пластику и кипяток. Безопасное оттаивание и проверку герметичности лучше поручить сантехнику.

• не запускайте насос в закрытую ледяную пробку;
• не повышайте давление реле;
• не включайте повреждённый кабель;
• после оттаивания медленно подайте воду;
• осмотрите всю трассу на течь;
• устраните причину до следующего мороза.

Частые ошибки

• утеплять только видимый край трубы;
• оставлять открытый воздушный канал в гильзе;
• считать пену наружной гидроизоляцией;
• замоноличивать трубу жёстко;
• использовать намокающую вату;
• подбирать кабель только по длине;
• прятать электрическую муфту под землёй без допуска;
• включать бухту кабеля;
• не проверять дифференциальную защиту;
• закрывать течь утеплителем;
• не учитывать свайное продувание;
• забывать про слив сезонного дома.

Итоговый порядок работ

Определите холодную длину, глубину, материал трубы и конструкцию фундамента. Устраните воду у стены, восстановите гильзу, наружную гидроизоляцию и внутренний воздушный барьер. Установите непрерывную влагостойкую теплоизоляцию. Если расчёт показывает необходимость, добавьте сертифицированный греющий кабель с термостатом и электрической защитой. До закрытия испытайте воду, кабель и автоматику, а первой зимой контролируйте температуру.
