Какая розетка нужна для электрического духового шкафа

Сначала посмотрите мощность и способ подключения

Название «электрический духовой шкаф» не определяет разъём. Одни модели поставляются с заводским кабелем и вилкой, другие — с кабелем без вилки, третьи требуют фиксированного подключения. Самостоятельно добавлять вилку к аппарату, для которого производитель предусмотрел клеммное соединение, нельзя.

Перед покупкой розетки найдите:

• номинальную мощность в ваттах или киловаттах;
• напряжение и число фаз;
• максимальный ток, если он указан;
• наличие и тип заводской вилки;
• сечение и длину штатного кабеля;
• требуемый номинал защитного аппарата;
• требование к доступности отключения;
• допустимую зону размещения кабеля и розетки.

Инструкция Miele предупреждает: «Do not use an extension cable or multi-socket adapter». Удлинитель и тройник не рассчитаны на постоянный нагрев в мебельной нише, добавляют контакты и могут быть случайно перегружены другими приборами.

Как оценить ток духовки

Для однофазной нагрузки ориентировочный ток равен мощности, делённой на напряжение. При напряжении 230 В духовка 3,0 кВт потребляет около 13 А, а 3,5 кВт — около 15,2 А. Это объясняет распространённую вилку 16 А, но не заменяет паспортных данных.

В старой сети 220 В ток будет немного выше. Напряжение на объекте измеряют под нагрузкой; заниженное напряжение не делает проводку безопаснее.

Практический пример

На шильдике шкафа указано 3,4 кВт, 220–240 В, аппарат снабжён литой вилкой. При 230 В расчётный ток составляет около 14,8 А. Розетка 16 А подходит только при условии, что она качественная, заземлённая, питается отдельной рассчитанной линией и установлена в разрешённой зоне.

Если к этой же линии подключить посудомоечную машину мощностью 2 кВт, суммарный ориентировочный ток превысит 23 А. Номинал розетки духовки не спасает общий кабель и соединение в коробке. Поэтому мощные кухонные приборы не объединяют случайно на одну группу.

Розетка 16 А или 32 А

Розетка 32 А не является «усиленной версией на всякий случай». У неё другой формат, кабель и защитный аппарат. Установка мощного разъёма не повышает допустимый ток существующей линии. Если кабель и автомат рассчитаны на меньшую нагрузку, замена лицевой части создаёт ложное чувство безопасности.

Для обычной духовки с заводской вилкой 16 А ставят совместимую розетку 16 А. Если производитель требует 20, 25 или 32 А либо фиксированное подключение, электрик проектирует весь участок: автомат, кабель, клеммник, способ отключения и защитный проводник.

Варочная панель часто имеет мощность 6–8 кВт и подключается иначе. Нельзя вставлять её вместе с духовкой в двойную бытовую розетку. Даже если мебельный комплект продаётся как «духовка и панель», это могут быть два независимых прибора с отдельными паспортами.

Какой должна быть розетка

Подходящая розетка имеет номинал не ниже требуемого, защитный контакт, термостойкий корпус и надёжные клеммы. Дешёвый механизм с тонкими контактами может греться при длительной работе около предельного тока.

Проверяйте:

• маркировку номинального тока и напряжения;
• соответствие вилке без переходника;
• наличие защитных шторок, если это требуется помещению;
• прочность контактной группы;
• допустимое сечение подключаемых жил;
• глубину монтажной коробки;
• возможность затянуть клеммы требуемым моментом;
• наличие сертификатов и понятного производителя.

Для скрытой установки подрозетник должен быть прочно закреплён, а механизм не двигаться при извлечении вилки. Накладное исполнение используют только если оно подходит условиям кухни и не мешает мебели.

Отдельная линия, кабель и автомат

Духовой шкаф работает часами, поэтому линия должна выдерживать длительную нагрузку. Сечение выбирают по току, длине, способу прокладки, температуре и группировке с другими кабелями. Популярный совет «три на два с половиной» может оказаться подходящим во многих квартирах, но не является расчётом для любой трассы.

Автомат защищает кабель, а не бытовой прибор сам по себе. Нельзя ставить автомат большего номинала только потому, что существующий отключается при одновременной работе техники. Сначала находят перегрузку, слабый контакт или повреждение.

В проект входят:

• отдельная линия от щита без скрытых скруток;
• автоматический выключатель, согласованный с кабелем;
• УЗО или дифавтомат требуемого типа и чувствительности;
• защитный проводник PE;
• доступная точка отключения;
• соединения, рассчитанные на длительный ток;
• маркировка линии в щите.

Объединять рабочий ноль и защитный проводник в розетке запрещено. Если в старом доме к кухне подходят только два провода, нельзя делать «зануление» перемычкой. Схему реконструирует электрик после обследования ввода.

Где установить розетку для духового шкафа

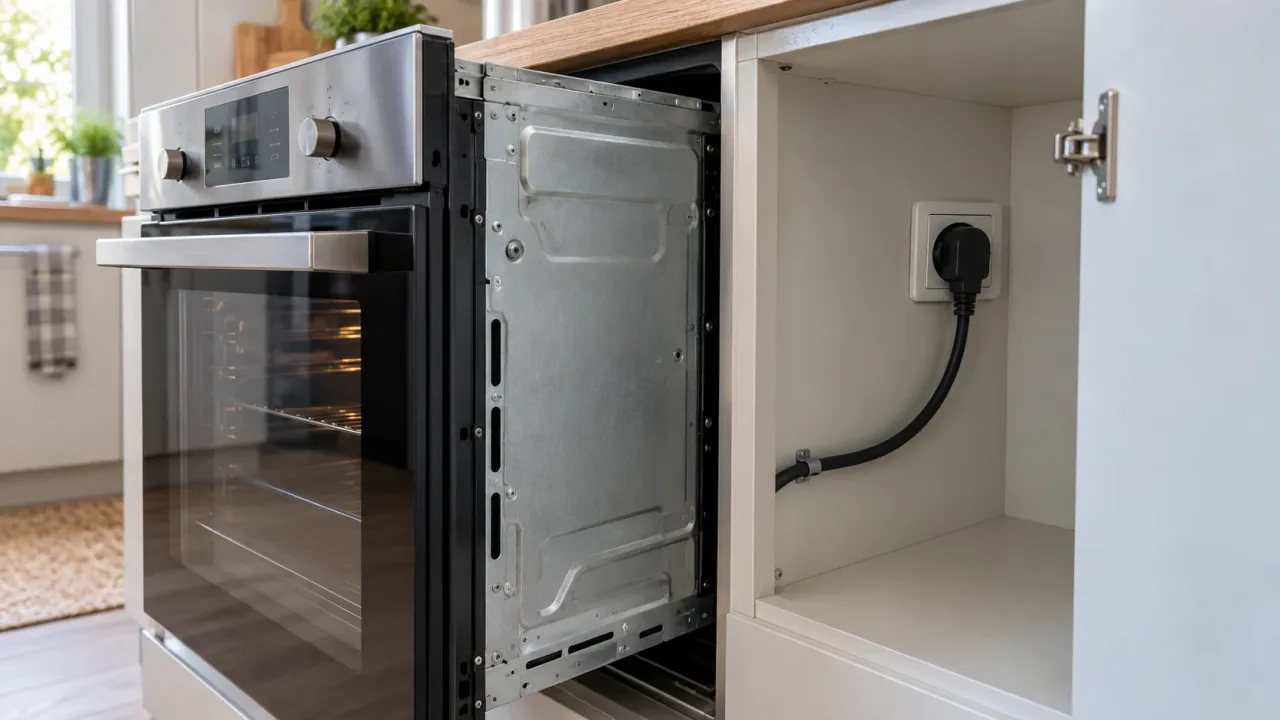

Розетку обычно не ставят прямо за горячей задней стенкой прибора: там мало места, вилка может мешать установке, а кабель — касаться нагретых частей. Практичное место — соседний шкаф или цокольная зона, разрешённая инструкцией, куда можно добраться без демонтажа духовки.

Точные размеры берут из монтажной схемы модели и проекта кухни. Нужно сохранить:

• доступ к вилке или отключающему устройству;
• свободный радиус кабеля без залома;
• расстояние от горячих и острых деталей;
• защиту от воды и сифона мойки;
• вентиляционные зазоры мебельной ниши;
• возможность полностью задвинуть прибор.

Если розетка находится в соседнем шкафу, отверстие для вилки делают без острых кромок и достаточного размера. Кабель фиксируют так, чтобы он не попал под корпус, направляющую ящика или крепёж.

Можно ли поставить розетку под духовкой

Можно только в зоне, прямо разрешённой изготовителем и проектом мебели. В нижнем цоколе иногда достаточно пространства и прохлады, но доступ не должен требовать разрушения отделки. За выдвижным ящиком вилка может оказаться зажатой или повреждаться при каждом движении.

Розетку не размещают там, где возможна течь из посудомоечной машины, мойки или водяного фильтра. Электрика и сантехника разводятся с учётом аварийного сценария, а не только штатной работы.

Вилка есть или её нужно установить

Заводскую литую вилку не срезают ради удобства монтажа без прямого разрешения производителя: это может нарушить гарантию и безопасность. Если кабель поставляется без вилки, вид соединения определяет инструкция.

Многопроволочные жилы оконцовывают наконечниками, совместимыми с клеммами. Лужение под винтовой зажим не является универсальной заменой: припой со временем может деформироваться под давлением и ослабить контакт.

Прямое подключение выполняют в доступной термостойкой коробке или штатном устройстве. Должна быть возможность полностью отключить прибор. Скрытая скрутка за мебелью не подходит.

Порядок подготовки подключения

1. Выберите конкретную модель духовки и получите её монтажную инструкцию.
2. Сверьте мощность, напряжение, вилку и требование к защите.
3. Нанесите на проект кухни зоны нагрева, вентиляции и доступа.
4. Рассчитайте отдельную линию от щита.
5. Установите розетку или клеммную коробку в разрешённом месте.
6. Проверьте PE, сопротивление изоляции и параметры отключения.
7. До установки мебели сделайте фотографию трассы с размерами.
8. Задвиньте духовку, наблюдая за кабелем из соседнего шкафа.
9. Выполните пробный нагрев и проверьте соединение без разборки под напряжением.

Все работы внутри щита и подключение линии выполняют при снятом напряжении квалифицированным электриком. Индикаторная отвёртка не заменяет проверку отсутствия напряжения исправным двухполюсным прибором.

Как проверить установленную розетку

До подключения духовки электрик проверяет правильность фазного, нейтрального и защитного проводников, сопротивление изоляции и работу защиты. Механизм должен быть прочно закреплён, а вилка входить плотно без искрения и люфта.

После первого продолжительного нагрева оценивают:

• отсутствие запаха пластика;
• отсутствие потемнения и деформации корпуса;
• стабильность питания на максимальном режиме;
• отсутствие нагрева вилки и розетки сверх нормального для изделия;
• отсутствие контакта кабеля с задней стенкой духовки;
• свободную вентиляцию мебельной ниши;
• доступность отключения.

Тепловизионная проверка помогает найти локальный горячий контакт, но её выполняют без снятия крышек на действующей цепи. Сильно нагретая вилка, треск, искры или периодические отключения — причина немедленно обесточить линию.

Ошибки и опасные решения

• Подключать духовку через удлинитель или сетевой фильтр.
• Использовать двойную розетку одновременно для духовки и посудомоечной машины.
• Ставить розетку непосредственно за горячей стенкой без проверки схемы.
• Зажимать кабель корпусом или ящиком.
• Менять вилку 16 А на силовую без расчёта линии.
• Завышать автомат, когда он отключается от перегрузки.
• Делать перемычку между N и PE в розетке.
• Оставлять скрутку в недоступной мебельной полости.
• Срезать заводскую вилку без разрешения инструкции.
• Подключать варочную панель и духовку как один маломощный прибор.

Когда вызвать электрика

Специалист обязателен, если линии ещё нет, проводка алюминиевая или двухпроводная, мощность духовки выше возможностей бытовой розетки, автомат отключается, контакты греются или модель поставляется без вилки. Также обследование нужно перед объединением духовки с другой техникой в готовой кухне.

Итоговый выбор начинается со шильдика. Для типовой отдельной духовки с заводской вилкой обычно нужна заземлённая розетка 16 А на отдельной рассчитанной линии. Для более мощной модели применяют только способ, указанный производителем. Место подключения делают доступным, прохладным и защищённым от воды, а кабель не должен касаться горячих частей.
