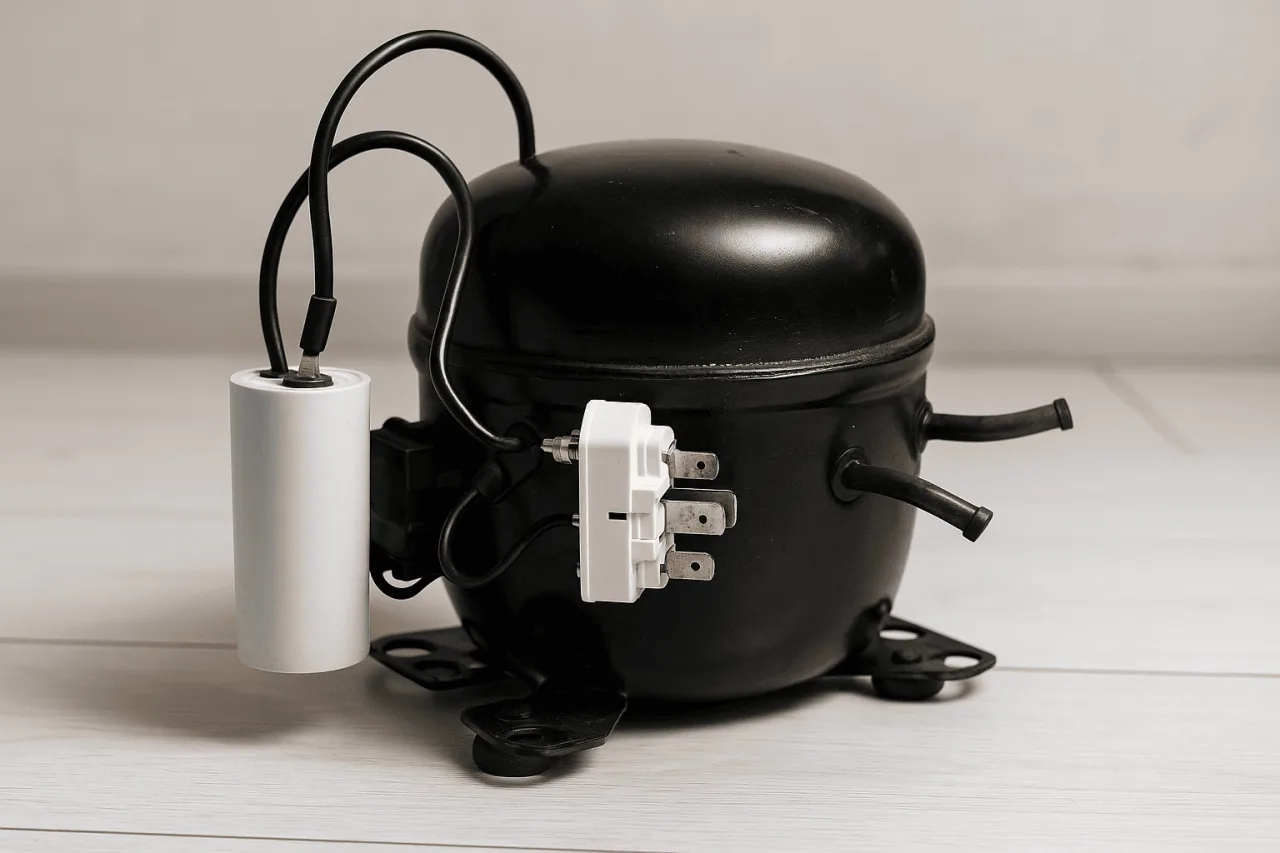

Схема подключения компрессора холодильника: как подключить реле и конденсатор

Компрессор — это «сердце» любого холодильника. Он создаёт давление в холодильном контуре, перекачивая фреон и поддерживая нужную температуру. Когда устройство выходит из строя, часто виновата именно неисправность компрессора или его электросхемы. Чтобы правильно провести подключение, важно понимать, как устроен компрессор и по какой схеме он работает. В этой статье разберём:

• устройство и принцип работы компрессора холодильника;
• схему подключения с реле и конденсатором;
• распиновку выводов и проверку обмоток;
• способы запуска компрессора напрямую от сети 220 В;
• типичные ошибки при подключении.

Принцип работы и устройство компрессора холодильника

Компрессор холодильника — это герметичный электродвигатель, соединённый с поршневым насосом. Он сжимает газообразный хладагент и подаёт его в конденсатор, где фреон охлаждается и переходит в жидкое состояние. Главные узлы:

1. Электродвигатель (однофазный или двухфазный).
2. Пусковое реле — включает пусковую обмотку при старте.
3. Конденсатор — создаёт фазовый сдвиг для уверенного запуска.
4. Клеммная колодка — три контакта для подключения.
5. Трубки высокого и низкого давления.

Устройство компрессора холодильника в разрезе показывает две обмотки: рабочую и пусковую. При запуске реле кратковременно подключает пусковую обмотку, после чего двигатель продолжает вращаться только на рабочей.

Электрическая схема компрессора холодильника

Базовая электрическая схема подключения компрессора холодильника включает три элемента:

• электродвигатель (обмотки),
• пусковое реле,
• пусковой или рабочий конденсатор.

На схемах они обозначаются так:

• C — общая точка (common),
• S — стартовая (start),
• R — рабочая (run).

При подключении к сети 220 В важно не перепутать контакты: неправильная распиновка может привести к перегреву или короткому замыканию.

Распиновка компрессора и определение выводов

У большинства компрессоров три штыря расположены треугольником. Чтобы определить, где какая обмотка, используют мультиметр:

1. Измерьте сопротивление между всеми контактами.
2. Самое большое сопротивление — между пусковой и рабочей (S-R).
3. Наименьшее — между общим и рабочим (C-R).
4. Среднее — между общим и пусковым (C-S).

Таким образом:

• общий вывод (C) — общий контакт;
• рабочая обмотка (R) — к сети напрямую;
• пусковая (S) — через реле и конденсатор.

Если на корпусе нет маркировки, можно сделать схему вручную — отметив выводы и прозвонив их тестером.

Подключение компрессора через пусковое реле

Пусковое реле обеспечивает автоматический запуск и защиту двигателя. Когда компрессор включается, ток через рабочую обмотку вызывает срабатывание реле, которое замыкает цепь пусковой обмотки. После выхода на обороты реле отключает пусковую цепь.

1. Фаза сети идёт на вход реле.
2. Из реле выходит провод к пусковой обмотке.
3. Общий контакт компрессора подключается напрямую к нулю.
4. Между рабочим и пусковым контактами может стоять конденсатор.

Современные холодильники используют пуско-защитное реле — оно объединяет функции пуска и защиты от перегрева. При перегрузке биметаллическая пластина размыкает цепь и выключает компрессор до остывания.

Подключение компрессора с конденсатором

Конденсатор создаёт фазовый сдвиг между обмотками, повышая крутящий момент двигателя при запуске. Его ёмкость подбирается по типу компрессора — чаще всего от 4 до 20 мкФ. Как подключить конденсатор к компрессору холодильника:

• Один вывод конденсатора соединяется с пусковой обмоткой (S),
• второй — с рабочей (R).
• Фаза подаётся на рабочую, ноль — на общий (C).

Если установлен пусковой конденсатор, он подключается только на время запуска через реле. Если рабочий — остаётся в цепи постоянно. Ошибка при подключении конденсатора может привести к гулу, нагреву или сгоранию обмоток, поэтому важно свериться со схемой конкретной модели (Атлант, Indesit, LG, Samsung и др.).

Подключение компрессора напрямую без реле

Иногда компрессор проверяют отдельно от холодильника — например, при ремонте или замене. Чтобы подключить компрессор холодильника напрямую к сети 220 В, нужно:

1. Определить выводы C, S и R.
2. Подключить рабочую обмотку (R) к фазе.
3. Общий (C) — к нулю.
4. Между S и R подключить пусковой конденсатор (на 10-20 мкФ).
5. Кратковременно подать питание (1-2 секунды).

Если компрессор запускается, слышен ровный гул и на выходе появляется давление — он исправен. Важно: при таком способе реле и защита отсутствуют, поэтому включение должно быть кратковременным и под контролем.

Проверка компрессора мультиметром

Чтобы убедиться, что компрессор рабочий:

1. Сопротивление между контактами не должно быть нулевым.
2. Между клеммами и корпусом не должно быть пробоя.
3. После включения ток не должен превышать номинал (указан на шильдике).

Если двигатель не запускается, но слышен щелчок реле — возможно, сгорела пусковая обмотка или неисправен конденсатор. При полном отсутствии звуков следует проверить целостность обмоток и подачу питания.

Типовые неисправности и признаки поломки компрессора

Основные симптомы:

• холодильник не включается, но лампочка горит;
• слышен щелчок каждые несколько секунд — реле срабатывает, но двигатель не запускается;
• компрессор греется, но не качает давление;
• сильная вибрация и шум при работе;
• холодильник не морозит.

Причины:

• сгорела пусковая или рабочая обмотка;
• заклинил поршень;
• неисправен конденсатор или пусковое реле;
• пробой изоляции;
• падение напряжения в сети.

Ремонт и замена компрессора требуют разгерметизации контура, поэтому при серьёзных неисправностях лучше обратиться в сервис.

Электросхемы популярных холодильников

Хотя базовый принцип одинаков, схема подключения компрессора холодильника Атлант, Индезит, Бирюса или LG может отличаться расположением реле и типом конденсатора. В некоторых моделях установлен дополнительный термопредохранитель в цепи питания. При необходимости можно использовать универсальную схему подключения компрессора бытового холодильника:
Для компрессоров с двумя конденсаторами на 220 В схема немного сложнее: пусковой включается через реле, а рабочий — постоянно.

Как безопасно подключить компрессор от старого холодильника

Компрессор от старого холодильника часто используют как мини-компрессор для накачки шин, аэрографа или покраски. Чтобы переделка была безопасной:

1. Используйте исправный компрессор (без утечек масла).
2. Подключите через исправное реле и конденсатор.
3. Установите фильтр-осушитель и обратный клапан.
4. Не запускайте без охлаждения — при длительной работе корпус сильно нагревается.

Такой агрегат способен создать давление до 6-8 атм, чего достаточно для бытовых задач.

Распространённые ошибки при подключении

• Перепутаны пусковая и рабочая обмотки.
• Неправильно подобран конденсатор по ёмкости.
• Отсутствует заземление.
• Использованы тонкие провода без термостойкой изоляции.
• Компрессор подключён напрямую на длительное время без защиты.

Все эти ошибки сокращают срок службы компрессора и могут привести к короткому замыканию.

Советы по выбору реле и конденсатора

1. Реле должно соответствовать пусковому току двигателя. На корпусе компрессора указаны номинальные параметры.
2. Конденсатор выбирают с запасом по напряжению не менее 400 В.
3. При замене старого реле можно использовать универсальные модели, но подключение выполняется строго по схеме.

Техника безопасности при проверке компрессора

• Всегда проверяйте компрессор только в сухом помещении.
• Используйте автомат или УЗО для защиты от поражения током.
• Не касайтесь корпуса во время включения.
• После работы разряжайте конденсатор — он может сохранять заряд.
• Не вскрывайте герметичный корпус: внутри масло и фреон под давлением.

Заключение

Схема подключения компрессора холодильника — несложная, если понимать назначение каждой обмотки, реле и конденсатора. Для стандартных бытовых моделей достаточно знать три вывода: общий, пусковой и рабочий. Подключение через реле и конденсатор обеспечивает безопасный запуск и защиту от перегрева. Если компрессор не запускается, проверяйте:

• целостность обмоток,
• исправность реле и конденсатора,
• отсутствие короткого замыкания на корпус.

Следуя приведённым схемам и инструкциям, можно самостоятельно проверить и запустить компрессор холодильника, а при необходимости — использовать его как компрессор для мастерской или дачи. Главное — соблюдать технику безопасности и не подключать устройство напрямую без контроля.
