Ленточный фундамент: устройство, расчет и заливка

Ленточный фундамент — это непрерывная железобетонная опора под несущими стенами. Его размеры, глубину и армирование нельзя выбирать по соседнему дому или одному онлайн-калькулятору: решение зависит от грунта, воды, рельефа, промерзания, массы здания и схемы нагрузок. Самостоятельно можно подготовить исходные данные и контролировать технологию, а расчёт несущей конструкции должен быть проектным.

Хорошая лента начинается не с бетона, а с данных. Экономия на исследовании участка часто превращается в лишний бетон, трещины, перекосы и дорогой дренаж после строительства.

Когда ленточный фундамент уместен

Лента удобна для домов с несущими стенами, когда грунт имеет достаточную и относительно равномерную несущую способность, а проект допускает такую схему. Она формирует понятный контур, позволяет устроить цоколь и передаёт нагрузку на грунт по всей длине.

• нагрузки идут преимущественно от стен;
• перепад отметок участка умеренный;
• нет слабых слоёв, требующих другого решения;
• уровень грунтовых вод позволяет выполнить работы;
• можно обеспечить дренаж и отвод поверхностной воды;
• проектом определены пересечения и внутренние ленты.

Когда одной ленты может быть недостаточно

Торф, насыпной неоднородный грунт, просадочные слои, высокий уровень воды, крутой склон и тяжёлое здание требуют сравнения вариантов. Иногда рациональнее плита, сваи с ростверком или замена грунта. Название «мелкозаглублённая» не делает фундамент автоматически подходящим для пучинистого участка.

• старый котлован или засыпанная яма под домом;
• разная толщина слабого слоя по пятну;
• вода стоит в шурфе;
• соседние здания имеют трещины от осадок;
• планируется подвал;
• дом частично стоит на насыпи;
• рядом подпорная стена или откос.

Какие данные собрать до расчёта

1. Топографию и перепады участка.
2. Инженерно-геологические данные по пятну здания.
3. Уровень и сезонное изменение грунтовых вод.
4. Глубину промерзания и климатические воздействия.
5. План несущих стен, колонн и проёмов.
6. Вес конструкций, отделки, оборудования и полезные нагрузки.
7. Снеговую и ветровую нагрузку для региона.
8. Положение коммуникаций и будущих вводов.

СП 22.13330 требует проектировать основания с учётом инженерных изысканий и совместной работы основания, фундамента и здания. Это важнее любого универсального совета о глубине.

Из чего состоит ленточный фундамент

• подготовленное естественное или улучшенное основание;
• подготовительный слой по проекту;
• монолитная железобетонная лента;
• рабочая и конструктивная арматура;
• выпуски и закладные детали;
• гидроизоляция;
• утепление, если предусмотрено теплотехническим решением;
• дренаж и отмостка как части водоотвода.

Песчаная подушка не заменяет слабый грунт и не является универсальным способом от пучения. Её материал, толщина, влажность и уплотнение задаются проектом.

Глубина заложения

Глубину определяют по геологии, воде, промерзанию, конструктивной схеме и режиму эксплуатации дома. Отапливаемое и холодное здания воздействуют на грунт по-разному. Подвал меняет и глубину, и нагрузку, и требования к гидроизоляции.

• не копируйте глубину соседского дома;
• не считайте плодородный слой основанием;
• учитывайте траншеи старых коммуникаций;
• не оставляйте дно промерзать или размокать;
• при перепаде отметок проектируйте ступени;
• не делайте случайные уступы в ленте.

Ширина и высота ленты

Ширина связана с расчётной нагрузкой и сопротивлением грунта, но это не простое деление веса на площадь. Учитывают эксцентриситет, сочетания нагрузок, осадки, слабые прослойки и конструктивную работу железобетона. Высота зависит от изгиба, армирования, защитного слоя, цоколя и узлов.

Стена не обязана совпадать с шириной ленты, но опирание, смещение осей и утепление должны быть рассчитаны. Случайный широкий фундамент увеличивает объём бетона, но не исправляет слабое неоднородное основание.

Что даёт калькулятор ленточного фундамента

Калькулятор полезен для предварительного объёма бетона, площади опалубки и длины лент. Он не проектирует армирование и не проверяет грунт. Результат годится для бюджета после сверки геометрии с проектом.

1. Сложите длины наружных и внутренних лент без двойного счёта пересечений.
2. Умножьте расчётную длину на ширину и высоту сечения.
3. Отдельно учтите ступени, уширения и приямки.
4. Вычтите только подтверждённые проектом объёмы.
5. Добавьте технологический запас по плану поставки.
6. Сверьте объём одной подачи и доступ бетононасоса.

Разбивка осей

Оси выносят от устойчивой геодезической основы. Обноску ставят за пределами траншеи, чтобы земляные работы не сбили отметки. Проверяют не только стороны, но и диагонали, прямые углы, положение внутренних стен и высотный ноль.

• закрепите репер отдельно от котлована;
• проверьте обе диагонали;
• перенесите оси на обноску;
• зафиксируйте отметку верха бетона;
• сверьте расстояния до границ участка;
• сфотографируйте разбивку до копки.

Земляные работы и безопасность траншеи

Стенки траншеи могут обрушиться даже в сухую погоду. Крутизну откосов, крепление, размещение грунта и доступ определяют по глубине и типу грунта. Не спускайтесь в неукреплённую выработку после дождя и не складируйте грунт у самой кромки.

1. Отведите поверхностную воду от работ.
2. Снимите плодородный слой отдельно.
3. Разрабатывайте до проектной отметки без разрыхления дна.
4. Удалите локально размокший грунт по решению специалиста.
5. Проверьте отметки нивелиром.
6. Примите основание актом до закрытия подготовкой.

Что делать, если в траншее вода

Нельзя просто выкачать воду и сразу залить бетон в размокшее основание. Сначала определяют источник: осадки, верховодка, грунтовые воды или повреждённая коммуникация. После водопонижения инженер оценивает состояние дна и необходимость замены нарушенного слоя.

Подготовка основания

Основание должно иметь проектную отметку и плотность. Песок или щебень укладывают слоями, контролируя материал, влажность и уплотнение. «Пролить водой» не равно уплотнить: избыток воды способен размыть грунт.

• не сыпьте строительный мусор;
• не смешивайте плодородный грунт с основанием;
• контролируйте толщину каждого слоя;
• не уплотняйте рядом с неустойчивой стенкой траншеи;
• защитите подготовку от дождя;
• проверьте ровность перед опалубкой.

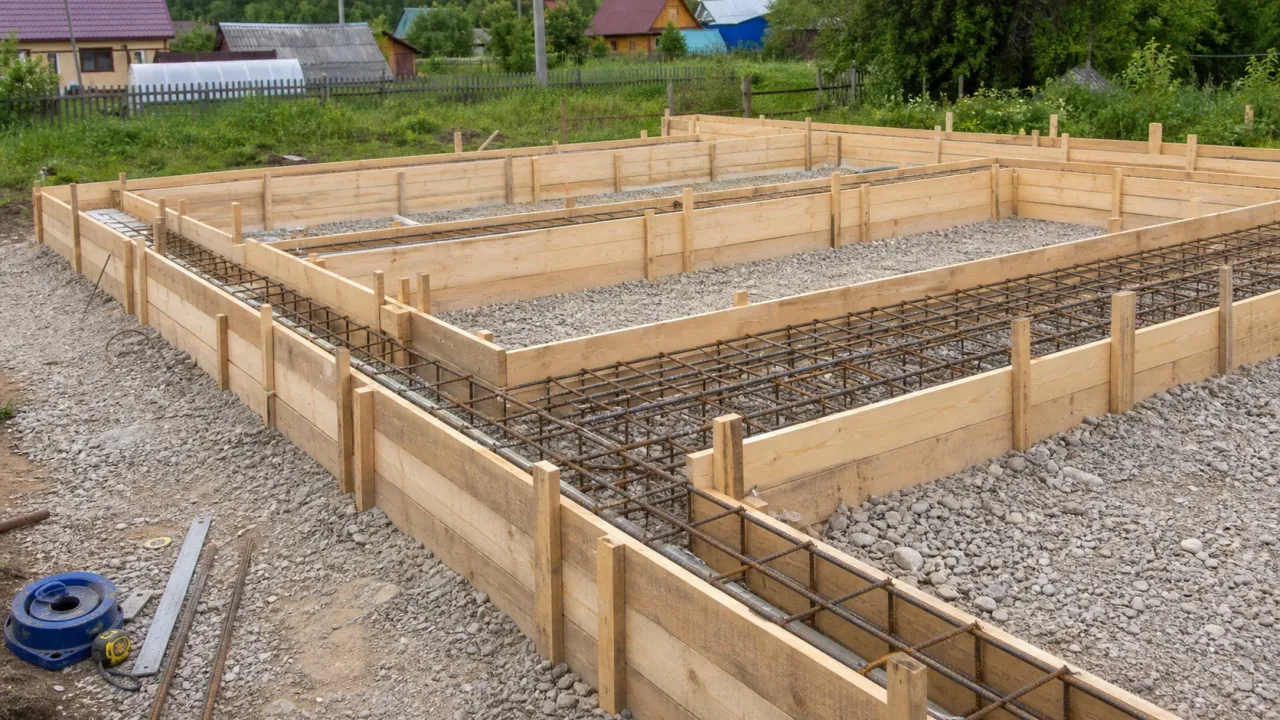

Опалубка ленточного фундамента

Опалубка воспринимает давление свежего бетона, которое растёт с высотой и скоростью укладки. Щиты, стойки, стяжки и раскосы рассчитывают. Слабая доска или редкие подпорки приводят к выпучиванию и потере геометрии.

1. Соберите щиты из целого материала.
2. Выставьте оси и вертикаль.
3. Установите стяжки и наружные раскосы.
4. Закройте щели без мусора внутри.
5. Проверьте отметку верха.
6. Оставьте безопасные проходы.
7. Проведите приёмку до арматуры и бетона.

Армирование: почему нет универсальной схемы

Рабочие стержни воспринимают растяжение, поперечная арматура удерживает каркас и работает в расчётных узлах. Диаметр, количество, шаг, анкеровка и нахлёсты определяются расчётом по СП 63.13330. Схема из интернета не знает ваших пролётов, углов, нагрузок и класса бетона.

• арматура не лежит на грунте;
• защитный слой задают фиксаторы;
• углы и примыкания имеют проектные Г- и П-элементы;
• стыки не собирают все в одном сечении;
• сварку применяют только для допускаемой арматуры и решения;
• ржавчину, масло и грязь оценивают до укладки;
• выпуски защищают от травм.

Почему нельзя гнуть арматуру нагревом

Нагрев меняет свойства стали, а резкий изгиб может вызвать трещину. Заготовку выполняют по проекту подходящим оборудованием. Не заменяйте рабочие стержни гладкой проволокой и не уменьшайте защитный слой ради удобства.

Вводы коммуникаций

Гильзы для воды, канализации, электричества и связи закладывают до бетонирования в проектных местах. Позднее бурение может перерезать арматуру и ослабить сечение. Канализационный выпуск требует уклона, отметки и защиты от осадки.

• сверьте все вводы с планом дома;
• учтите наружные сети и глубину;
• жёстко закрепите гильзы от всплытия;
• закройте торцы от раствора;
• не проводите коммуникацию прямо в бетоне без гильзы;
• нанесите координаты на исполнительную схему.

Как заказать бетон

Проект задаёт класс прочности, морозостойкость, водонепроницаемость и другие требования. Поставщику передают точный объём, подвижность, способ подачи и график. Добавлять воду на площадке ради текучести без согласования нельзя: меняется водоцементное отношение и свойства бетона.

1. Проверьте паспорт смеси и время отгрузки.
2. Подготовьте подъезд и место промывки оборудования.
3. Рассчитайте непрерывность подачи.
4. Организуйте освещение и резерв инструмента.
5. Назначьте ответственных за укладку и контроль.
6. Подготовьте материалы для ухода за бетоном.

Заливка ленточного фундамента

Смесь укладывают по технологической карте слоями и уплотняют глубинным вибратором, не используя его для перемещения бетона на большое расстояние. Нельзя падать смесью с чрезмерной высоты, сдвигать каркас или оставлять неоформленный холодный шов.

• наблюдайте за опалубкой и стяжками;
• не допускайте расслоения;
• уплотняйте равномерно;
• не касайтесь вибратором арматуры длительно;
• контролируйте отметку верха;
• сразу оформляйте предусмотренный шов;
• отбирайте контрольные образцы по плану качества.

Уход за бетоном

После укладки бетон защищают от испарения, дождя, замерзания, перегрева и механических ударов. Режим зависит от погоды, смеси и технологии. Поливание холодной водой раскалённой поверхности и случайное укрытие плёнкой с подсушенными краями дают неравномерный результат.

1. Закройте поверхность сразу после отделки.
2. Поддерживайте заданную влажность.
3. Контролируйте температуру.
4. Не нагружайте ленту складом материалов.
5. Фиксируйте погоду и уход в журнале.
6. Снимайте опалубку и начинайте работы по подтверждённой прочности.

Распалубка и набор прочности

Фраза «бетон сохнет 28 дней» упрощает процесс. Прочность зависит от состава, температуры и ухода. Срок снятия щитов и передачи нагрузки назначают по проекту и фактическому набору прочности, а не только по календарю.

Гидроизоляция, утепление и дренаж

Гидроизоляция защищает конструкцию в заданных условиях, но не заменяет водоотвод. Тип материала выбирают по напору воды, трещиностойкости и будущей отделке. Дренаж нужен не всегда и должен иметь уклон, фильтрующие слои, колодцы и безопасный выпуск.

• подготовьте поверхность;
• устраните раковины по технологии;
• защитите изоляцию от обратной засыпки;
• не приклеивайте материал к мокрому загрязнённому бетону;
• согласуйте утепление цоколя и отмостки;
• не выводите дренаж без места сброса.

Обратная засыпка

Засыпку выполняют после готовности гидроизоляции и достаточной прочности. Материал укладывают симметрично слоями, чтобы не сдвинуть стены и утеплитель. Крупные камни и строительный мусор повреждают защиту.

Как принять готовую ленту

1. Сверьте оси, размеры и отметки.
2. Осмотрите поверхность и рабочие швы.
3. Проверьте вводы и выпуски.
4. Получите документы на бетон.
5. Зафиксируйте результаты контроля прочности.
6. Проверьте гидроизоляцию до засыпки.
7. Сохраните исполнительную схему и фотографии.

Дефекты, которые нельзя маскировать

• сквозная трещина;
• смещение ленты от оси;
• оголённая рабочая арматура;
• глубокие раковины и непроплотнённые зоны;
• разрыв холодного шва;
• выпучивание с потерей сечения;
• размытое или промороженное основание.

Косметическая затирка скрывает признак, но не восстанавливает расчётную работу. Дефект обследует конструктор и назначает ремонт.

Бетонирование в жару, холод и дождь

Погода меняет время доставки, укладки и ухода. В жару смесь быстрее теряет подвижность и влагу, в холоде медленнее набирает прочность, а замерзание раннего бетона способно необратимо повредить структуру. Решение задают технологической картой: температура смеси и основания, утепление, противоморозные мероприятия, укрытие и контроль.

• не лейте бетон на снег и промёрзшее дно;
• не охлаждайте смесь самовольной водой;
• защитите поверхность от ливня;
• не применяйте добавки неизвестной совместимости;
• измеряйте температуру по графику;
• продлите уход при неблагоприятных условиях.

Как проверить смету до заказа

Разделите объёмы на бетон, арматуру, опалубку, подготовку, земляные работы, насос, лабораторный контроль, гидроизоляцию, утепление, дренаж и обратную засыпку. Сравнивайте предложения по одинаковому проекту: низкая цена часто не включает доставку, простой техники, расходники и уход.

Частые вопросы

Можно ли рассчитать ленту онлайн?

Калькулятор посчитает геометрию и материалы, но не заменит расчёт основания и железобетона.

Нужно ли заливать за один день?

Желательна предусмотренная технологией непрерывность; если нужен шов, его положение и подготовку задают заранее.

Можно ли добавить воду в миксер?

Только по согласованной технологии поставщика; самовольная добавка меняет свойства смеси.

Когда строить стены?

После достижения требуемой проектом прочности и приёмки, а не по универсальному числу дней.
