Мангал с печью под казан из кирпича: устройство и порядок кладки

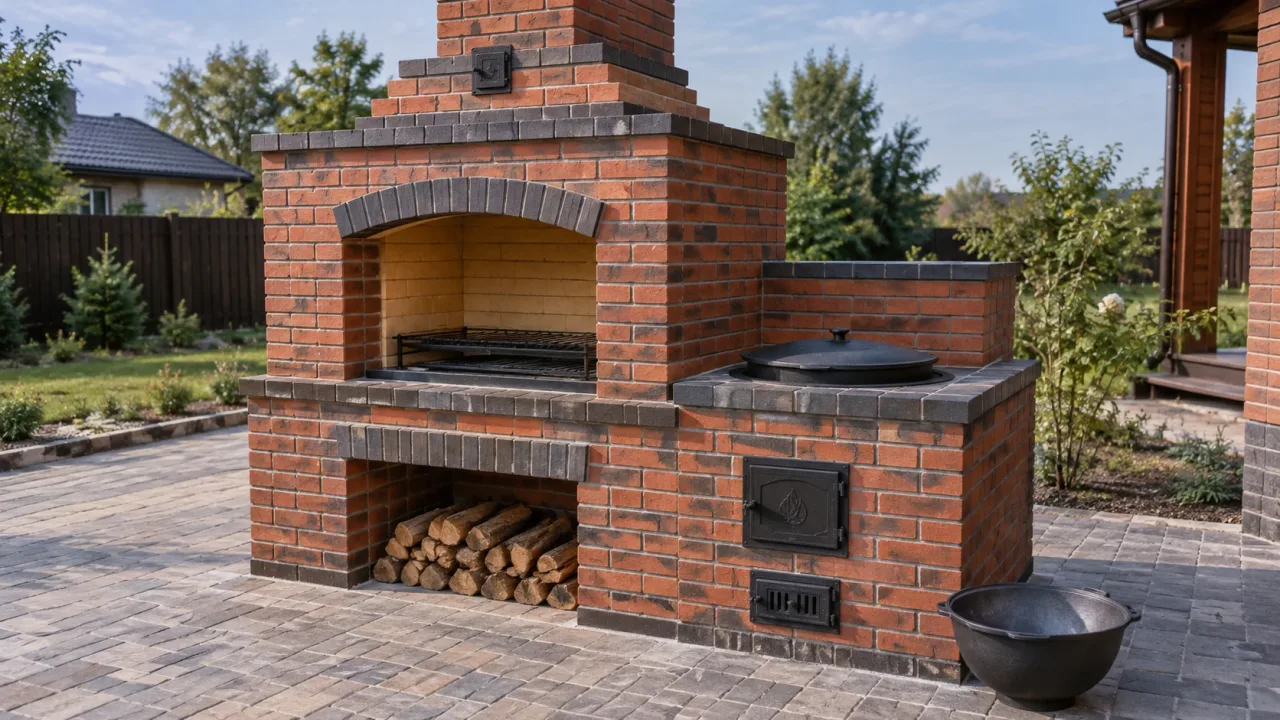

Как устроен комплекс с мангалом и казаном

В простом варианте два очага стоят рядом и имеют отдельные дымовые каналы. У мангала есть под и стенки жаровни, место для шампуров и дымосборник. У печи под казан — топливник, колосниковая зона или глухой под по проекту, плита с посадочным отверстием и регулируемая тяга. Дымоходы могут объединяться только по рассчитанной схеме.

Казан должен входить в отверстие не случайно. Для равномерного нагрева в печь погружается значительная часть его округлого корпуса, а не только плоское дно. Геометрию посадки выбирают по конкретной посуде, оставляя рабочий температурный зазор.

Основные узлы:

• отдельный фундамент, не связанный жёстко с фундаментом дома;
• основание и наружный корпус из полнотелого материала по проекту;
• огнеупорная футеровка наиболее нагретых участков;
• печная плита или рамка под казан;
• топочные и прочистные дверцы;
• зольная камера и регулирование подачи воздуха;
• жаровня мангала;
• дымосборники и каналы;
• труба с безопасным оголовком;
• защита от осадков без горючего навеса над очагом.

МЧС России напоминает: мангал на приусадебном участке располагают более чем в пяти метрах от строений, а территорию вокруг очищают от сухой травы и горючих материалов минимум в двухметровом радиусе.

Перед строительством проверяют действующий особый противопожарный режим и местные ограничения. Во время запрета пользоваться открытым огнём нельзя даже на готовом комплексе.

Отдельная печь или общий комплекс

Если казан используют несколько раз за сезон, отдельная заводская печь может быть разумнее тяжёлой кирпичной конструкции. Кирпичный комплекс оправдан, когда место постоянное, готовят регулярно и есть возможность сделать фундамент и дымоход по проекту.

Как выбрать место на участке

Поставьте колышек в предполагаемом центре очага и измерьте расстояния рулеткой, а не на глаз. Учитывайте дом, баню, сарай, забор, кроны деревьев, сухую растительность, линии электропередачи и направление господствующего ветра. Дым не должен идти к соседям, окнам или детской площадке.

Площадка должна быть ровной, с негорючим покрытием и свободным проходом. Рядом держат воду, песок либо исправный огнетушитель и телефон. Горючие дрова не хранят вплотную к топке.

Нельзя размещать комплекс:

• в противопожарном расстоянии между зданиями;
• под деревянной обрешёткой или низкой горючей крышей;
• рядом с сухой травой и нависающими ветками;
• в месте, где дымоход окажется у окна или карниза;
• над подземными коммуникациями без проверки;
• на общей плите, которую морозное пучение двигает вместе с лёгкой беседкой;
• там, где к горячим поверхностям свободно подходят дети.

Что измерить до проекта

Сначала купите или выберите казан. Запишите его наружный диаметр в зоне посадки, высоту, объём и массу с продуктами. Определите длину шампуров и полезную ширину жаровни. Решите, будут ли очаги работать одновременно.

Для проекта нужны:

1. Размеры участка и расстояния до объектов.
2. Тип грунта и глубина промерзания для региона.
3. Масса и габариты комплекса.
4. Размер казана и печной плиты.
5. Полезная длина шампуров.
6. Высота рабочей поверхности под рост пользователя.
7. Высота и трасса дымохода относительно крыши и ветрового подпора.
8. Материал будущего навеса, если он предусмотрен.
9. Возможность подвоза кирпича и бетона.

Точные размеры фундамента и армирование назначает проектировщик по грунту и нагрузке. Тяжёлую печь нельзя ставить на тротуарную плитку или тонкую садовую стяжку.

Какие материалы применяют

Наружную кладку выполняют из полнотелого керамического кирпича, пригодного для печных работ и уличных условий. Зоны прямого контакта с пламенем футеруют огнеупорным кирпичом на совместимом растворе. Силикатный и пустотелый облицовочный кирпич не используют в топливнике.

Шамот и красный кирпич расширяются по-разному. Их не связывают намертво в единый монолит без компенсационного шва. Металлические элементы также устанавливают с зазором и жаростойким уплотнением, а не заливают обычным цементным раствором.

Фундамент и основание

Разметку делают по габаритам корпуса с запасом. Снимают растительный слой, подготавливают основание и устраивают железобетонную плиту по проекту. Верх фундамента выводят горизонтально и отделяют гидроизоляцией от кирпичной кладки.

Фундамент печи не объединяют жёстко с фундаментом дома: конструкции имеют разную массу и осадку. Если комплекс строят внутри готовой беседки, проверяют несущую способность её основания и пожарные разделки до начала кладки.

Первый ряд раскладывают насухо. Он задаёт геометрию всего комплекса, поэтому проверяют диагонали, прямые углы и размеры проёмов. Ошибка в несколько миллиметров на старте превращается в заметный перекос дымосборника.

Порядок кладки по этапам

Точная порядовка должна соответствовать конкретным дверцам, казану и дымоходу. Ниже — последовательность работ, а не замена рабочего чертежа.

1. Цоколь и ниши

Первые ряды формируют основание и дровницы. Каждый ряд сначала раскладывают без раствора, подрезки нумеруют. Вертикальные швы перевязывают, плоскость контролируют уровнем.

2. Зольник и под топки

Устанавливают зольную дверцу, формируют каналы подачи воздуха и опоры колосника. Металл оборачивают жаростойким уплотнением в предусмотренных местах, крепёж закладывают в швы без жёсткого зажатия.

3. Футеровка печи под казан

Шамотную топку кладут как самостоятельное горячее ядро с компенсацией относительно внешнего корпуса. Форма направляет пламя вокруг казана, но не душит тягу. Посадку проверяют фактическим казаном через защитную подкладку.

4. Жаровня мангала

Высоту борта и опоры шампуров выбирают под рабочий жар. Предусматривают заменяемые металлические элементы, если они будут интенсивно выгорать. Случайные сквозные отверстия в корпусе могут нарушить тягу обоих очагов.

5. Перекрытия и дымосборники

Проёмы перекрывают уголками или арками по расчёту. Металл не должен расширяться так, чтобы разрывать кладку. Дымосборник сужают плавно, без полок, на которых оседает сажа и завихряется поток.

6. Дымовые каналы и труба

Сечения, высоту и объединение каналов рассчитывает печник. В проекте предусматривают прочистные дверцы и шиберы. Проход через кровлю выполняют сертифицированным узлом с противопожарными расстояниями до горючих конструкций.

Практический пример компоновки

Предположим, нужен комплекс для казана 12 л и шампуров с рабочей частью около 45 см. Сначала измеряют фактический казан в зоне погружения и выбирают готовую плиту. Затем рядом раскладывают на полу контур жаровни и казанной топки с толщиной стенок, технологическими зазорами и местом для столешницы.

Результатом этапа должен быть размерный чертёж, где сходятся три вещи: казан садится на нужную глубину, шампуры полностью опираются на борта, а дверцы открываются без пересечения прохода. Только после этого считают кирпич и фундамент. Назвать количество кирпича без порядовки нельзя: оно зависит от высоты, каналов и перевязки.

Сушка и первый розжиг

Свежую кладку не выводят сразу на полный режим. Срок естественной сушки зависит от раствора, температуры и влажности; его берут из инструкции смеси и проекта. Защиту от дождя делают проветриваемой, не заворачивая печь герметичной плёнкой.

Первые топки выполняют небольшим количеством сухого топлива, постепенно повышая температуру. Проверяют:

• нет ли дыма из швов и дверок;
• уверенно ли запускается тяга;
• не перегреваются ли соседние конструкции;
• свободно ли расширяется плита;
• не появились ли сквозные трещины;
• работают ли шиберы и прочистные узлы;
• устойчив ли казан в посадочном отверстии.

Мелкие поверхностные усадочные следы раствора оценивает печник. Сквозная трещина в топливнике или дымоходе — причина остановить эксплуатацию.

Ошибки при строительстве

• Копировать порядовку под другой размер казана.
• Ставить тяжёлую печь на плитку без отдельного фундамента.
• Использовать пустотелый кирпич в топке.
• Жёстко связывать шамотную футеровку с наружной кладкой.
• Зажимать чугунную плиту раствором без температурного зазора.
• Объединять каналы без расчёта, получая обратную тягу.
• Делать резкий уступ внутри дымосборника.
• Забывать прочистные дверцы.
• Строить горючий навес вокруг трубы без разделок.
• Сразу растапливать непросохшую кладку на полную мощность.

Когда нужен печник и конструктор

Обратитесь к специалистам, если комплекс имеет общую трубу для двух очагов, тяжёлую столешницу, мойку, высокий дымоход или строится под крышей. Печник рассчитывает газоходы и порядовку, конструктор — фундамент и перекрытия, кровельщик — безопасный проход трубы.

Самостоятельно допустимо собрать исходные размеры и выбрать компоновку. Но изменение сечения дымохода или удаление «лишнего» кирпича из порядовки меняет тягу и пожарную безопасность.

Итог

Хороший кирпичный мангал с печью под казан проектируют вокруг конкретной посуды и условий участка. Отдельный фундамент, совместимые материалы, температурные зазоры и рассчитанный дымоход важнее декоративной облицовки. До кладки получите порядовку с размерами каждого ряда, а после — высушите и испытайте комплекс малыми топками. Это дешевле, чем разбирать дымящую или растрескавшуюся печь.
