Мастер-флеш для дымохода: выбор размера и монтаж на кровле

Для металлической кровли обычно используют эластичный конус с формуемым алюминиевым основанием. EPDM подходит только в пределах температуры, указанной изготовителем, а для более горячей поверхности выбирают силиконовую высокотемпературную модель. На одностенной трубе температура может оказаться слишком высокой даже для внешне подходящей проходки — такой узел нельзя собирать без схемы производителя дымохода.

Что такое мастер-флеш и какую задачу он решает

Флеш-мастер, мастер-флеш или эластичная кровельная проходка состоит из ступенчатого конуса и широкого фланца. Конус плотно охватывает трубу, а край основания повторяет рельеф профнастила или металлочерепицы. Герметик под фланцем и кровельный крепёж образуют водоотводящий контур.

Проходка решает три задачи:

• закрывает кольцевой зазор между трубой и кровельным листом;
• компенсирует небольшие температурные перемещения трубы;
• направляет дождевую и талую воду мимо отверстия.

Она не удерживает вес дымохода, не исправляет неправильно вырезанное большое отверстие и не делает горючую обрешётку пожаробезопасной. Если труба шатается, сначала устанавливают предусмотренные системой опоры и растяжки, а уже затем герметизируют кровлю.

Какие данные собрать перед покупкой

Маркировка «№ 4» или «№ 8» у разных производителей может означать разные диапазоны. Надёжнее выбирать по миллиметрам и техпаспорту конкретной модели.

До заказа запишите:

• наружный, а не внутренний диаметр трубы;
• тип трубы: сэндвич, керамическая оболочка, вентиляционная или одностенная;
• температуру внешней поверхности в месте прохода через кровлю;
• материал и высоту волны кровельного покрытия;
• угол ската;
• расстояние от трубы до конька, ендовы и стыка листов;
• размер уже сделанного отверстия;
• доступна ли верхушка трубы для надевания цельной проходки.

Диаметр измеряют штангенциркулем или рулеткой в нескольких направлениях. У сэндвич-дымохода берут наружный диаметр внешней оболочки. Название вроде «труба 150» часто относится к внутреннему каналу, тогда как снаружи она заметно больше.

EPDM или силикон: как выбрать материал

Чёрные и серые проходки часто делают из EPDM, цветные высокотемпературные — из силикона. Но цвет не является технической характеристикой: состав и температурный диапазон подтверждают паспорт и маркировка.

В руководстве DEKS для одной линейки указаны следующие пределы: EPDM от −50 до +115 °C при постоянном воздействии и до +150 °C кратковременно; силикон от −60 до +200 °C постоянно и до +250 °C кратковременно. У другого производителя значения могут отличаться. Нельзя переносить эти цифры на безымянную проходку.

Температуру сравнивают с поверхностью трубы на уровне кровли, а не с температурой воздуха или дымовых газов внутри канала. У правильно собранного сэндвича оболочка значительно холоднее, чем у одностенной трубы. При нарушенной теплоизоляции, отложениях сажи или неправильном режиме печи нагрев может резко вырасти.

Силикон лучше переносит высокую температуру, но это не разрешение ставить его вплотную к раскалённому металлу. Важны одновременно:

• допустимая температура проходки;
• требования производителя дымохода;
• противопожарный зазор до дерева и утеплителя;
• конструкция кровельной разделки;
• совместимость герметика с силиконом и покрытием.

Как подобрать размер мастер-флеш

У ступенчатого конуса возле каждого кольца указан диапазон диаметра. Выбирают модель, в которой наружный диаметр трубы находится не на предельной границе, а внутри рабочего диапазона. Слишком маленький конус придётся сильно растянуть, из-за чего кромка может порваться. Слишком большой не создаст достаточного обжатия.

Ширина основания важна не меньше посадочного диаметра. Фланец должен полностью перекрывать отверстие, выходить на устойчивую часть кровельного листа и формоваться без натяжения. На высоком профиле маленький фланец не повторит сразу несколько волн.

Пример подбора

Наружный диаметр сэндвич-трубы — 220 мм, кровля из профлиста с выраженной волной, уклон 28°. В каталоге есть модели 125–230 и 175–330 мм. Первая подходит по диаметру почти у верхней границы, но её основание может оказаться тесным для профиля. Вторая даёт больше площади фланца и запас по формованию, однако окончательный выбор зависит от таблицы производителя и фактической базы. Нельзя решить задачу только по числу 220.

Для выреза на конусе применяют острые ножницы. Нож оставляет надрез, от которого материал может разойтись. Универсальное правило «резать на 20% меньше трубы» использовать без инструкции нельзя: одна модель рассчитана на натяг, другая имеет собственные кольца и допуски. Кромку подрезают по маркировке изготовителя и проверяют пробной посадкой.

Где располагать проходку на скате

Лучшее место выбирают на этапе трассировки дымохода. Возле конька меньше высота наружной части трубы и проще отвод воды. Ендова, участок под снеговым мешком, поперечный нахлёст листов и зона вплотную к стене усложняют герметизацию.

Проверьте, чтобы:

• под фланцем не оказался стык, который нельзя обжать;
• вода сверху могла свободно обходить основание;
• крепёж попадал в устойчивую часть покрытия, предусмотренную схемой;
• проходка не закрывала вентиляционный зазор кровли;
• труба сохраняла требуемые отступы от стропил и обрешётки;
• наружная часть дымохода имела отдельную механическую фиксацию.

Если отверстие уже находится в ендове или на сложном примыкании, одного мастер-флеша может быть недостаточно. Нужен металлический фартук с организованным водоотводом.

Подготовка кровли и трубы

Работы выполняют только на сухой крыше, без сильного ветра, дождя и наледи. Для ската используют страховочную систему и устойчивые кровельные трапы. Обычная приставная лестница не заменяет защиту от падения.

Перед монтажом:

1. Останавливают отопительный прибор и полностью остужают дымоход.
2. Проверяют устойчивость трубы и правильность прохода через перекрытие и кровлю.
3. Очищают лист от пыли, ржавчины, старого герметика и обезжиривают совместимым составом.
4. Осматривают кромку отверстия и защищают её от коррозии.
5. Делают сухую примерку основания без герметика.
6. Отмечают контур фланца и точки крепежа.

Работы с газовым котлом не включают разборку горелки, арматуры, автоматики или перенастройку оборудования. Если для доступа надо отключать газовую линию либо менять конструкцию дымохода, нужен специалист с соответствующим допуском.

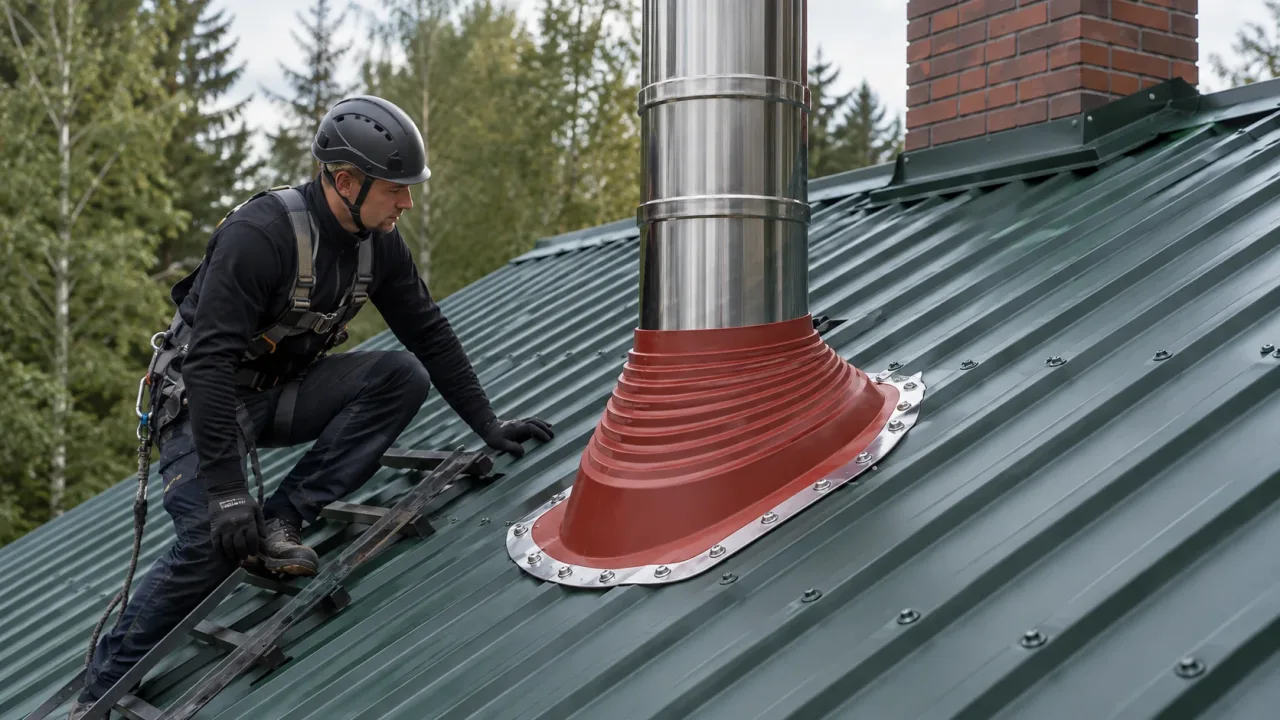

Монтаж мастер-флеш на профнастил или металлочерепицу

Точный порядок берут из инструкции к проходке, герметику и кровельному материалу. Для распространённой цельной модели с алюминиевым формуемым основанием последовательность обычно такая.

1. Подрезать конус

Найдите ступень, соответствующую наружному диаметру. Отрежьте верхнюю часть острыми ножницами по кругу, без углов и надрывов. Кромка должна быть ровной.

2. Надеть проходку на трубу

Смочите трубу чистой водой, если это разрешено производителем. Масло, мыло и растворитель могут повредить материал или ухудшить сцепление герметика. Продвиньте конус до кровли, не выворачивая ступени.

3. Сформовать основание

Прижмите алюминиевый фланец руками к волнам покрытия. Он должен повторять профиль без острых складок и зависших участков. Производитель рекомендует:

«Не растягивайте основание полностью: оставьте компенсацию для вибрации» (перевод редакции).

Избыточно натянутый фланец работает как пружина и со временем отрывает герметик или крепёж.

4. Нанести герметик

Отверните край основания и нанесите под него непрерывный контур нейтрального кровельного герметика, совместимого с металлом, окрашенным покрытием и материалом проходки. Кислотный силикон способен вызвать коррозию некоторых металлов.

Герметик не должен быть единственным креплением. Его задача — заполнить микронеровности и перекрыть путь воде, а не удерживать снеговую или ветровую нагрузку.

5. Закрепить фланец

Используют кровельные саморезы с уплотнительной шайбой или герметичные заклёпки, если они предусмотрены изготовителем. Крепёж ставят постепенно от центра к краям, чередуя противоположные стороны. Так под основанием не образуются пузыри и открытые каналы.

Шаг саморезов не назначают по универсальной цифре — его берут из инструкции. Саморез прижимает шайбу, но не выдавливает её и не рвёт алюминиевую кромку.

Разъёмная проходка для существующего дымохода

Если верх трубы нельзя разобрать, применяют заводскую разъёмную модель. У неё предусмотрен продольный шов, металлические клипсы или замок и отдельная схема герметизации. Самостоятельно разрезать обычный цельный мастер-флеш и стягивать проволокой нельзя: такой шов не рассчитан на воду, температуру и движение трубы.

Разъёмный вариант собирают вокруг трубы, закрывают замок по инструкции, герметизируют шов и только после этого формуют основание. Особое внимание уделяют верхнему окончанию разреза: вода не должна попадать внутрь вдоль конуса.

Монтаж на мягкой и штучной кровле

На битумной черепице, натуральной черепице и шифере нельзя автоматически повторять схему для профлиста. Вода должна стекать поверх нижней части фартука, а верхняя часть обычно заводится под вышележащее покрытие. Эластичное основание, просто приклеенное поверх всех элементов, создаёт карман и со временем протекает.

Для таких кровель выбирают совместимый проходной элемент или комбинированный фартук. Производитель покрытия указывает, какие подкладочные ковры, планки и герметики допустимы. Если приходится вырезать несколько штучных элементов, заранее предусматривают их опору и восстановление гидроизоляционного слоя.

Почему проходка может протекать

Причина не всегда находится у конуса. Вода способна зайти выше по скату и выйти возле трубы. Поэтому при диагностике осматривают весь узел, включая нахлёсты, крепёж и примыкания.

Типичные ошибки:

• выбран слишком большой или слишком маленький диаметр;
• EPDM установлен на горячую трубу без проверки температуры;
• основание не повторяет глубокую волну;
• под фланцем остались пыль, влага или старый герметик;
• герметик несовместим с покрытием;
• саморезы перетянуты либо расположены слишком редко;
• обычная цельная проходка разрезана для монтажа сбоку;
• мастер-флеш используется как опора трубы;
• узел поставлен в ендове без дополнительного водоотвода;
• не соблюдён противопожарный зазор внутри кровельного пирога.

Как проверить результат

Сначала осматривают проходку с крыши. Конус должен обжимать трубу равномерно, без разрыва и загнутой кромки. Основание лежит на всех волнах, герметик образует непрерывный контур, шайбы крепежа прижаты одинаково.

После выдержки герметика по его инструкции проводят водяную пробу. Воду подают выше проходки умеренным потоком, имитируя дождь, а помощник наблюдает узел из чердака. Нельзя направлять мойку высокого давления под кромку: такая проверка создаёт условия, которых нет при обычных осадках, и может сама повредить уплотнение.

Контрольный список:

• труба стоит вертикально и не передаёт качание на фланец;
• край конуса не побелел и не надорван;
• под основанием нет полостей и открытых каналов;
• крепёж не прорвал алюминий и не раздавил шайбы;
• на чердаке сухо после водяной пробы;
• деревянные элементы не касаются дымохода;
• проходка не пахнет перегретой резиной при работе отопления.

Если материал размягчается, меняет цвет или пахнет при штатной топке, эксплуатацию прекращают до проверки температуры и конструкции дымохода.

Обслуживание кровельной проходки

Мастер-флеш осматривают минимум перед отопительным сезоном и после схода тяжёлого снега. Проверяют трещины, отслоение герметика, коррозию крепежа и деформацию от льда. Герметик стареет быстрее на грязной или подвижной поверхности, поэтому его не просто намазывают новым слоем, а удаляют непрочно держащийся материал и восстанавливают совместимую систему.

Снег нельзя сбивать лопатой вплотную к конусу. Если вокруг трубы постоянно формируется тяжёлый мешок, нужна оценка снегозадержания и расположения узла.

Правильно выбранный мастер-флеш соответствует трубе, температуре, уклону и кровле одновременно. Монтаж сводится не к нанесению большого количества силикона, а к точной посадке конуса, формованию основания, непрерывному герметичному контуру и равномерному крепежу. Для горячей одностенной трубы, газового оборудования и нарушенной противопожарной разделки сначала исправляют сам дымоходный узел, а не маскируют его проходкой.
