Откатные ворота своими руками: конструкция и монтаж

Откатные ворота требуют точной геометрии, жёсткого основания и свободной зоны для отката створки. Основные ошибки появляются ещё на этапе замеров: не учитывают противовес, снег, уклон и место для кареток. Для тяжёлого полотна и автоматизации фундамент и крепления рассчитывают, а не подбирают «на глаз».

Как работают откатные ворота

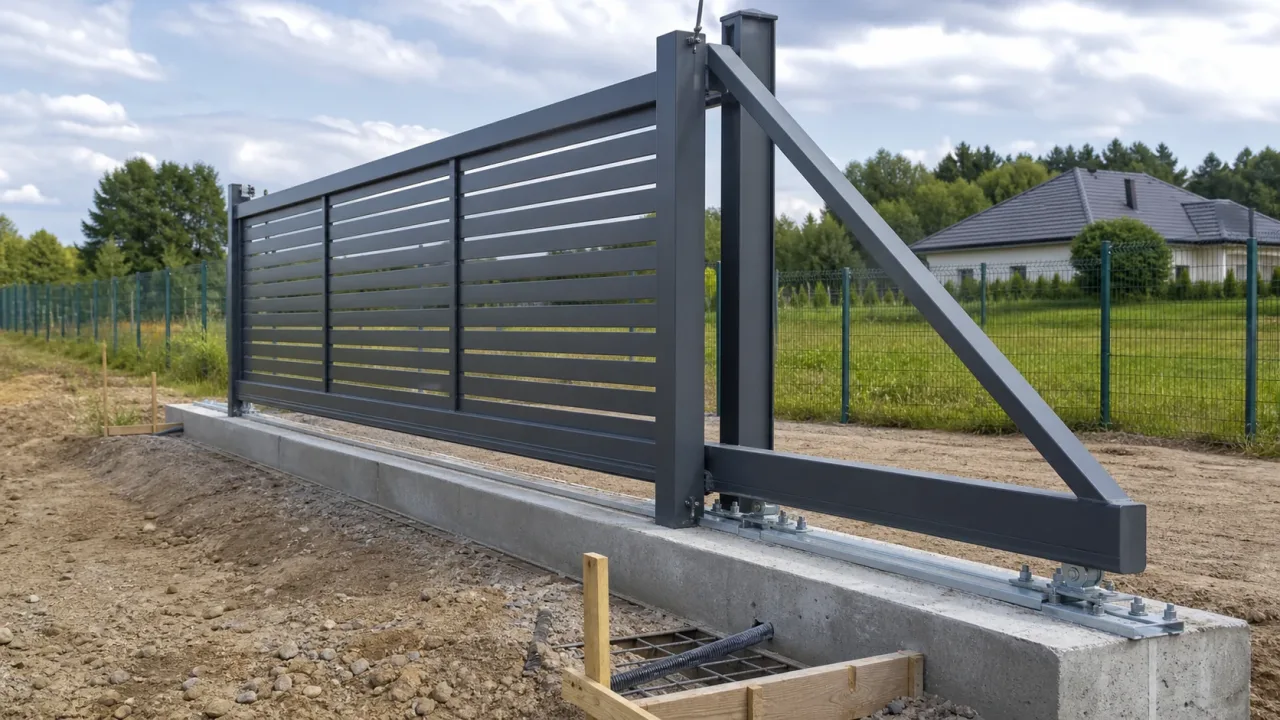

Консольная створка движется вдоль забора на роликовых каретках, а хвостовая часть уравновешивает полотно. В закрытом положении оно входит в ловители, поэтому столбы и фундамент должны сохранять положение после зимнего пучения.

До закупки комплектующих измерьте чистый проём, расстояние до ближайшего препятствия и высоту забора. Учитывайте, что створка длиннее проёма из-за противовеса.

Замеры и фундамент

Основание размещают сбоку от проезда, в зоне отката. Его длину и армирование связывают с массой полотна и грунтом. Закладную выставляют по высоте и уровню, а бетон защищают от воды и ранней нагрузки.

Проверьте диагонали и расстояния до столбов до заливки. Ошибка в нескольких миллиметрах заставит компенсировать перекос роликами, но регулировка не исправит кривой фундамент.

Рама, ролики и направляющая

Раму варят на ровной площадке, контролируя диагонали и отсутствие винта. Металл очищают, грунтуют и защищают от коррозии до обшивки. Направляющую не перегружают сварочными швами, которые нарушают плавность хода.

Каретки выбирают по массе створки с запасом. Установите их на регулировочные площадки, чтобы можно было выровнять полотно. Ловители и верхние ролики удерживают ворота при ветре, но не должны зажимать движение.

Навешивание и настройка

После установки перемещайте створку вручную. Она должна идти без рывков, самопроизвольного отката и касания земли. Затем отрегулируйте ловители, верхний ролик и концевые элементы.

Автоматику подключают после механической настройки. Ворота должны иметь ручную разблокировку, ограничители и защиту от защемления. Проводку прокладывают в подходящем защитном канале.

Безопасность и частые вопросы

Можно ли монтировать одному?

Тяжёлое полотно и сварные элементы требуют помощника и устойчивых опор. Не удерживайте створку руками во время навешивания.

Что делать при перекосе?

Проверить уровень фундамента, положение кареток, направляющую и верхний ролик. Не пытайтесь решить большой перекос затяжкой одного болта.

Как защищать ворота зимой?

Очищайте направляющую от льда и снега, не ломайте наледь двигателем и следите за сливом воды у фундамента.

Главная проверка до покупки комплекта: сбоку от проёма должно хватать прямого свободного места не только для самого проезда, но и для противовеса створки. Если «кармана» нет, консольная схема не поместится.

Как рассчитать место для откатных ворот

Начните с плана участка. Отметьте чистую ширину проезда, сторону отката, столбы, калитку, деревья, шкаф автоматики, канаву и все места, где створка может пересечь путь человека.

• Проём измеряют между готовыми внутренними гранями столбов.
• Створка включает закрывающую часть и треугольный либо прямоугольный противовес.
• Зона отката должна оставаться прямой и свободной на всю длину створки.
• Высота учитывает просвет снизу, направляющую, обшивку и зазоры ловителей.
• Запас нужен для регулировки, ручного разблокирования привода и обслуживания.

Длину противовеса не назначают одной долей для любых ворот. Она зависит от геометрии, массы, консольного комплекта и ветровой нагрузки. Используйте расчёт изготовителя выбранной системы.

Консольные, подвесные или рельсовые ворота

• Консольные. Полотно не касается земли, движется на каретках внутри нижней балки. Удобны зимой, но требуют противовеса и жёсткого фундамента.
• Рельсовые. Колёса идут по рельсу в проезде. Конструкция компактнее сбоку, зато рельс нужно очищать от снега, льда и камней.
• Подвесные. Несущая балка находится сверху и ограничивает высоту проезда; вариант чаще применяют на производственных объектах.

Слово «откатные» объединяет разные конструкции. Комплект роликов и схема основания от одной системы не переносятся на другую.

Какие комплектующие нужны для консольной схемы

• несущая направляющая балка;
• две роликовые каретки с регулировочными площадками;
• концевой ролик и нижний ловитель;
• верхний ловитель и направляющие ролики;
• заглушки балки;
• рама и внутренняя обрешётка;
• закладная деталь и армированный фундамент;
• привод, зубчатая рейка, фотоэлементы и сигнальная лампа для автоматизации.

Комплект выбирают по фактической массе готовой створки, а не только по ширине проёма. В расчёт входят рама, направляющая, обшивка, декор, наледь и ожидаемая ветровая нагрузка.

Как оценить массу и парусность полотна

1. Составьте спецификацию профилей с длиной каждого элемента.
2. Добавьте массу направляющей и крепежа.
3. Рассчитайте обшивку по площади и паспортной массе.
4. Учтите приводную рейку, декор и защитные элементы.
5. Передайте итог поставщику консольного комплекта.

Сплошной профлист действует как парус сильнее, чем продуваемая решётка. Чем выше и шире створка, тем важнее расчёт столбов, фундамента и удерживающих устройств. «Запас по весу» привода не компенсирует слабую раму.

Фундамент и закладная

Основание воспринимает массу створки и опрокидывающий момент от ветра. Его размеры, армирование и глубину определяют по грунту, промерзанию, массе ворот и местным нагрузкам. Универсальная яма из ролика не является проектом.

1. Уточните расположение кабелей, труб и дренажа.
2. Разметьте фундамент со стороны отката, не сужая проезд.
3. Подготовьте арматурный каркас по расчёту, обеспечив защитный слой бетона.
4. Заранее заложите отдельные защитные трубы для питания и управления.
5. Выставьте закладную по оси, высоте и уровню.
6. Зафиксируйте каркас, чтобы его не подняло при бетонировании.
7. Выдержите бетон до требуемой прочности, не нагружая его преждевременно.

Закладная должна быть связана с арматурой, а не лежать сверху на случайных штырях. Сваривать каретки прямо к швеллеру без регулировочных площадок неудобно: после сезонного движения настройку будет сложнее восстановить.

Столбы и приёмная часть

• проверьте вертикальность обоих столбов в двух плоскостях;
• убедитесь, что верхний и нижний ловители крепятся к несущей основе;
• не рассчитывайте на тонкую декоративную облицовку;
• предусмотрите регулировку после монтажа;
• защитите места сварки и реза от коррозии;
• не связывайте фундамент ворот с нестабильным покрытием проезда без расчёта.

Как сварить раму без винта

1. Подготовьте ровный жёсткий стол или стапель.
2. Разложите внешний контур и проверьте диагонали.
3. Зафиксируйте элементы прихватками, начиная с распределённых точек.
4. Добавьте внутренний каркас с учётом крепления обшивки.
5. Варите короткими чередующимися участками, контролируя нагрев и геометрию.
6. После остывания снова измерьте диагонали и плоскость.
7. Очистите швы, закройте полости и нанесите совместимую антикоррозионную систему.

Направляющую приваривают в соответствии с инструкцией комплекта. Длинный непрерывный шов может повести балку и ухудшить ход роликов.

Установка кареток и створки

1. Наметьте положение площадок по расчётной схеме производителя.
2. Установите каретки предварительно, оставив диапазон регулировки.
3. Навешивайте полотно подъёмным оборудованием или с помощниками; не стойте под ним.
4. Проверьте ход вручную по всей длине.
5. Выставьте вертикаль и высоту без зажима роликов.
6. Установите концевой ролик, заглушку и верхний направляющий узел.
7. Отрегулируйте ловители так, чтобы закрытая створка разгружала консоль, но не ударялась.

Как понять, что механика настроена правильно

• створка движется рукой без резких изменений усилия;
• направляющая не касается земли и посторонних деталей;
• полотно не раскачивается в верхних роликах;
• закрывающий столб не принимает боковой удар;
• концевой ролик мягко входит в нижний ловитель;
• в открытом и закрытом положении есть механические ограничители;
• кабель не попадает в движущиеся части.

Автоматика для откатных ворот

Привод выбирают после настройки ручного хода. Учитывают массу, интенсивность открываний, температуру, ветровую нагрузку и питание. Мощный мотор не должен проталкивать заклинившую створку.

• зубчатую рейку крепят к раме с правильным зазором относительно шестерни;
• концевые выключатели настраивают до механического упора;
• предусматривают защитное заземление и устройство защитного отключения по проекту;
• кабели питания и сигнала прокладывают раздельно по требованиям производителя;
• ручная разблокировка должна быть доступна при отключении электричества;
• блок управления защищают от воды и конденсата.

Фотоэлементы и защита от защемления

Автоматические ворота создают опасные зоны у ведущей кромки, столбов, роликов и места отката. Одной пары фотоэлементов может быть недостаточно. В инструкциях Nice схемы защиты подбираются под конфигурацию ворот и включают контроль проёма и зоны движения.

• не размещайте кнопку управления там, откуда не видны ворота;
• исключите доступ ребёнка к роликам и зубчатой рейке;
• установите чувствительные кромки там, где этого требует оценка риска;
• проверьте реверс при срабатывании каждого устройства;
• не отключайте защиту ради более быстрого закрывания;
• обозначьте движение сигнальной лампой.

Пусконаладка и проверка

1. Проведите несколько полных циклов вручную.
2. Подключите привод по электрической схеме изготовителя.
3. Настройте направление, пределы хода и усилие.
4. Проверьте фотоэлементы в разных точках проёма.
5. Испытайте ручную разблокировку.
6. Убедитесь, что створка не выходит за механические ограничители.
7. Передайте пользователям ключ, инструкцию и правила аварийной остановки.

Почему ворота идут рывками

• рама или направляющая имеют винт;
• каретки стоят не по одной оси;
• рейка зажата на шестерне привода;
• верхние ролики слишком сильно сжимают полотно;
• в балку попали лёд, камни или строительный мусор;
• фундамент или столб изменили положение;
• привод неверно настроен или выбран без запаса по режиму.

Обслуживание откатных ворот

Периодичность берут из руководств комплекта и привода. Регулярно очищайте зону отката, проверяйте крепёж, ловители, кабели и защитные устройства. Ролики закрытого типа не смазывают случайной густой смазкой: она собирает абразив и может повредить уплотнения.

• после зимы проверьте уровень и зазоры;
• после сильного ветра осмотрите ловители и раму;
• восстанавливайте покрытие на сколах до появления глубокой коррозии;
• не используйте привод для проламывания снежного вала;
• раз в сезон испытывайте фотоэлементы и ручную разблокировку.
