Подключение датчика тёплого пола: схема и проверка

Датчик тёплого пола подключают к клеммам терморегулятора, предназначенным именно для выносного температурного сенсора. Два тонких провода датчика не подключают к силовым клеммам нагревательного кабеля: по ним регулятор получает измерение температуры, а не питание мата или кабеля. Перед работой отключают автомат, проверяют отсутствие напряжения и сверяют обозначения на конкретной модели терморегулятора с её инструкцией.

Если пол не греется, отключается сразу или нагревается сильнее заданного, сначала проверяют не «правильность цвета проводов», а всю цепочку: датчик, его кабель в гофре, клеммы, питание регулятора и нагревательный контур. Один и тот же симптом появляется при разных причинах, поэтому простая перестановка проводов часто только добавляет новую неисправность.

Какие бывают датчики для тёплого пола

В комплекте электрического пола обычно есть выносной датчик, который устанавливают в гофрированной трубке между витками нагревательного кабеля. Он измеряет температуру покрытия рядом с кабелем, но не должен касаться нагревательной жилы. Такое расположение позволяет заменить сенсор, если он выйдет из строя, не вскрывая стяжку или плиточный клей.

Чем датчик отличается от силовых проводов

Силовой кабель нагрева толще и ведёт к мату или кабелю. У него есть рабочие жилы, а защитный проводник подключается по схеме системы. Провод датчика обычно тоньше и приходит отдельно. По внешнему виду нельзя определять клемму с полной уверенностью: у разных производителей цветовая маркировка отличается, поэтому ориентируются на обозначения `sensor`, `NTC` или значок термодатчика.

Как подготовить подключение терморегулятора

Сначала фотографируют существующее расположение проводов, записывают модель регулятора и проверяют, откуда приходит каждый кабель. В подрозетнике не должно быть натянутых соединений, открытых жил и проводов, зажатых крышкой. Если датчик уже уложен в стяжку без гофры, его замена в будущем потребует вскрытия пола — это лучше учитывать до подключения.

Питание отключают на автомате, а не только кнопкой терморегулятора. Индикаторная отвёртка не заменяет проверку исправным измерительным прибором. Если нет навыка работы в щите, неясно, какой автомат относится к полу, или в коробке смешаны разные линии, подключение передают электрику.

Как установить датчик тёплого пола в гофру

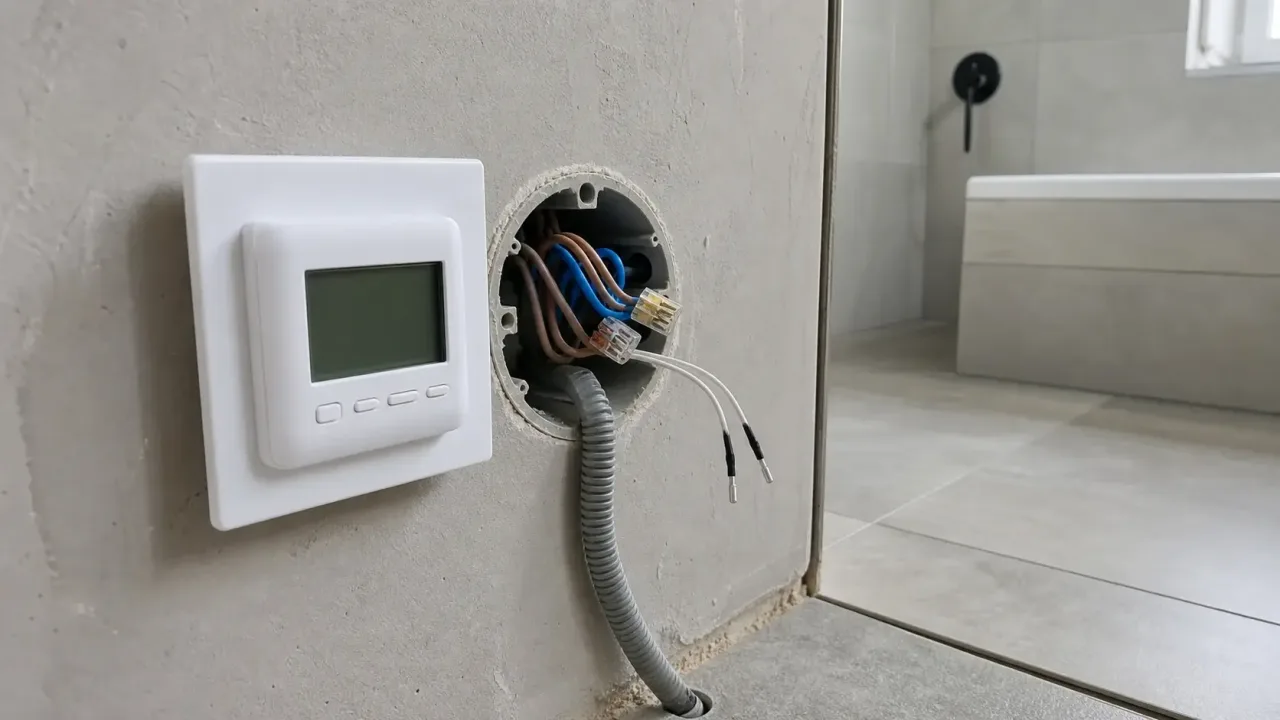

Гофру заводят от зоны терморегулятора в пол плавной дугой. Конец закрывают так, чтобы внутрь не попал раствор. Сенсор располагают примерно в рабочой зоне между соседними участками нагревателя, не под мебелью и не вплотную к стене. Слишком короткий радиус изгиба мешает вытащить датчик, а пересечение с нагревательной жилой даст искажённую температуру.

Схема подключения датчика к терморегулятору

После отключения питания два провода датчика заводят в пару клемм, обозначенную для сенсора. Полярности у такого сопротивления обычно нет, но это не отменяет проверки инструкции конкретного устройства. Силовые вход и выход, заземление и экран нагревательного кабеля подключают по отдельной схеме. Нельзя объединять клеммы «датчик» с нулём, фазой или защитным проводником.

Перед установкой рамки проверяют, что жила полностью вошла в зажим, медь не торчит наружу, а кабели не натянуты. Слабый контакт может работать при холодном полу и нагреваться под нагрузкой. Если клемма повреждена или провод датчика переломан у выхода из стены, ремонтируют причину, а не маскируют её настройкой температуры.

Как понять, что датчик подключён правильно

После сборки включают питание и выбирают режим, предусмотренный инструкцией. На дисплее должна отображаться температура или нормальное состояние сенсора, а не ошибка об обрыве или коротком замыкании. Нагрев проверяют по реакции системы на изменение заданной температуры, не оставляя её без присмотра при первом запуске.

Если регулятор показывает невозможное значение, постоянно включает нагрев или сразу выдаёт ошибку, питание снова отключают. Проверяют зажимы, целостность кабеля и соответствие типа датчика терморегулятору. Сенсор от другой системы может иметь другое сопротивление и давать неверную команду даже при внешне правильном подключении.

Ошибки, из-за которых тёплый пол работает неправильно

Самая частая ошибка — подключить датчик к силовой клемме или перепутать вход и выход нагрузки. Опасен и монтаж сенсора без гофры: при неисправности его нельзя будет достать. Ещё одна проблема — установка датчика прямо над кабелем, из-за чего регулятор видит локальный перегрев и отключает систему раньше времени.

Не стоит проверять электрический пол длительным включением, если стяжка или клей ещё не высохли. Влага, запертая под покрытием, и резкий нагрев могут испортить результат. Время первого запуска берут из инструкции к клею, стяжке и системе, а не из универсальной рекомендации.

Когда нужен специалист

Электрик нужен при работах в щите, отсутствии понятной маркировки, повреждённой изоляции, нагреве клемм, запахе пластика, срабатывании автомата или УЗО. Если датчик замурован и не вытягивается, не пытайтесь протянуть новый провод через силу. Сначала определяют, можно ли заменить сенсор по существующему каналу или безопаснее менять схему управления.
