Распиновка RJ45: как обжать витую пару, выбрать схему и не перепутать цвета проводов

Что такое распиновка RJ45 и зачем она нужна

Под распиновкой RJ45 обычно понимают порядок расположения жил витой пары внутри коннектора 8P8C, который в быту почти всегда называют просто разъёмом RJ45. Когда говорят «сделать распиновку», на практике имеют в виду две вещи: правильно разложить провода по цветам и затем обжать коннектор так, чтобы каждая жила попала на свой контакт. Если ошибиться хотя бы в одном положении, кабель может вообще не заработать, соединение будет нестабильным или скорость сети окажется заметно ниже ожидаемой.

Такая задача встречается не только у монтажников локальных сетей. С обжимом витой пары сталкиваются при переносе роутера, подключении камер видеонаблюдения, разводке интернета по дому, монтаже слаботочных щитов, удлинении патч-кордов и ремонте старых кабелей. Именно поэтому важно не просто запомнить последовательность цветов, а понять, чем отличаются схемы, как работает пара и почему некоторые ошибки особенно критичны.

• распиновка определяет порядок жил в коннекторе;

• без правильной схемы кабель может не работать или работать нестабильно;

• ошибки в обжиме влияют на скорость, помехоустойчивость и питание PoE;

• для домашних сетей чаще всего используют схему T568B;

• понимание принципа избавляет от случайных ошибок при каждом новом монтаже.

Как устроен разъём RJ45

Если смотреть на стандартный сетевой коннектор контактами вверх и защёлкой вниз или наоборот, очень важно каждый раз придерживаться одного и того же положения, иначе легко перепутать нумерацию. Внутри разъёма восемь контактов, а кабель состоит из четырёх витых пар. Каждая пара объединяет два провода близких по назначению и передаче сигнала. В классической витой паре категории Cat5e или Cat6 это пары с оранжевыми, зелёными, синими и коричневыми жилами.

Главная логика стандартов T568A и T568B не в том, чтобы «просто разложить цвета красиво», а в том, чтобы пары оставались на нужных контактах. Именно это снижает перекрёстные наводки и позволяет кабелю стабильно работать на нужной скорости. Если нарушить структуру пар, кабель может выглядеть внешне аккуратно, но при этом давать ошибки на линии, особенно на длинных участках или при гигабитной сети.

Нумерация контактов RJ45

Контакты нумеруются от 1 до 8. При этом принципиально важно смотреть на коннектор одинаково каждый раз. Чаще всего монтажники держат коннектор защёлкой вниз, контактами к себе и считают слева направо. Другие привыкли держать его защёлкой от себя. Оба варианта допустимы, если вы не меняете ориентацию в процессе. Большинство путаницы с распиновкой появляется именно из-за того, что человек посмотрел на схему в одном положении, а кабель собирает в другом.

Схема T568A и T568B: в чем разница

Это две стандартные схемы раскладки жил в разъёме. Главное отличие между ними — перестановка зелёной и оранжевой пар. В бытовых и офисных сетях чаще всего используют T568B, потому что она получила более широкое распространение в готовых патч-кордах и привычных монтажных схемах. Но сама по себе T568A не хуже и не «неправильная». Проблемы возникают только тогда, когда один конец кабеля обжат по одной схеме, а другой — по другой, хотя для задачи нужен был прямой кабель.

Последовательность цветов в T568B такая: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. В T568A вместо оранжевой и зелёной пары порядок меняется: бело-зелёный, зелёный, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Если оба конца кабеля обжаты одинаково, это прямой кабель. Если по разным схемам — получается кроссовый вариант.

Когда выбирать T568B

Если вы делаете обычный домашний сетевой кабель для подключения компьютера, телевизора, роутера, коммутатора, IP-камеры или точки доступа, разумнее выбрать T568B. Это наиболее распространённая схема, под которую проще сверяться с готовыми кабелями, тестерами и схемами из документации.

Когда может пригодиться T568A

T568A встречается реже, но её используют в некоторых системах структурированных кабельных сетей, особенно когда объект изначально стандартизирован именно под этот вариант. Если вы обслуживаете существующую сеть и видите, что патч-панель и розетки уже собраны по T568A, логичнее придерживаться этой схемы, а не смешивать стандарты без причины.

Прямой и кроссовый кабель

Раньше различие между прямым и кроссовым кабелем было очень важным. Прямой кабель использовали для подключения разных устройств, например компьютера к коммутатору, а кроссовый — для соединения одинаковых устройств, например компьютер-компьютер или коммутатор-коммутатор без uplink-порта. Сегодня многие сетевые устройства умеют автоматически определять тип подключения через auto MDI-X, поэтому кроссовый кабель требуется значительно реже.

Но понимать разницу всё равно полезно. Прямой кабель — это когда оба конца обжаты одинаково, чаще всего по T568B. Кроссовый — это когда один конец обжат по T568A, а второй по T568B. В современных домашних условиях в большинстве случаев нужен именно прямой кабель. Если речь идёт о нестандартном старом оборудовании, уже тогда стоит отдельно уточнить требования.

• для обычной домашней сети почти всегда нужен прямой кабель;

• оба конца прямого кабеля обжимаются одинаково;

• кроссовый вариант сегодня нужен редко;

• старое сетевое оборудование чаще требует ручного соблюдения типа кабеля;

• если есть сомнения, лучше начинать с прямого T568B.

Цвета проводов в RJ45

Запоминать распиновку лучше не как набор восьми отдельных цветов, а как логику пар. Тогда меньше шанс ошибиться. В кабеле есть четыре пары: оранжевая, зелёная, синяя и коричневая. Каждая пара состоит из бело-цветной жилы и сплошной цветной жилы. В стандартных схемах пары не должны произвольно разрываться и меняться местами. Особенно часто новички ошибаются с синей парой, потому что она в обеих схемах остаётся на контактах 4 и 5 и визуально кажется «вставленной посередине».

При аккуратной работе лучше сначала полностью расплести конец кабеля, выпрямить жилы, разложить их по нужной последовательности, выровнять по длине и только потом вставлять в коннектор. Если торопиться и пытаться вставить жилы в случайном порядке, некоторые провода уходят назад, меняются местами или не доходят до конца разъёма.

Последовательность T568B

1. бело-оранжевый;

2. оранжевый;

3. бело-зелёный;

4. синий;

5. бело-синий;

6. зелёный;

7. бело-коричневый;

8. коричневый.

Последовательность T568A

1. бело-зелёный;

2. зелёный;

3. бело-оранжевый;

4. синий;

5. бело-синий;

6. оранжевый;

7. бело-коричневый;

8. коричневый.

Как обжать витую пару RJ45 пошагово

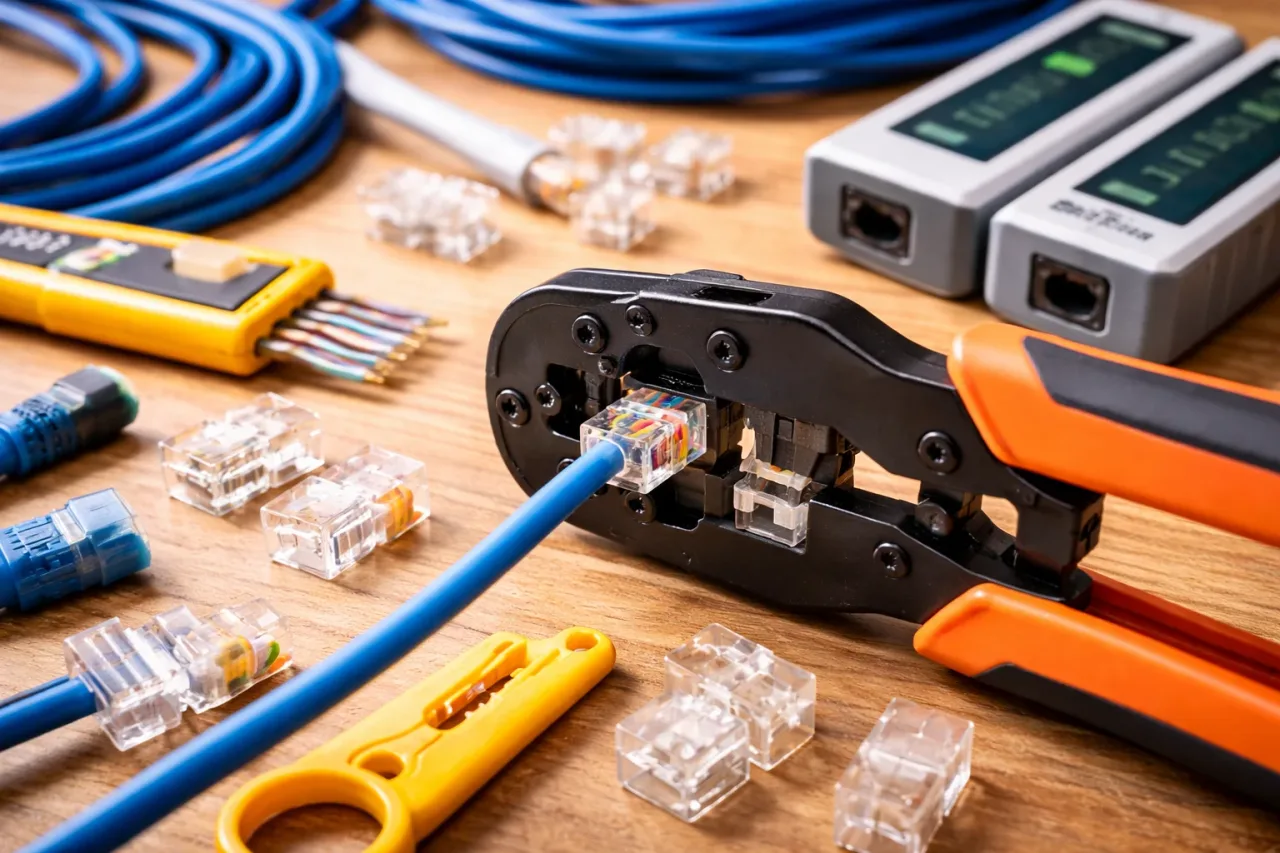

Для нормального результата нужен не только коннектор, но и подходящий инструмент. В идеале используют кримпер, стриппер или нож для аккуратного снятия оболочки и сетевой тестер для проверки готового кабеля. Обжим «плоскогубцами» или случайным инструментом иногда работает, но вероятность ошибки и плохого контакта сильно возрастает.

Сначала с кабеля снимают внешнюю оболочку примерно на 2–3 сантиметра. Делать это нужно аккуратно, чтобы не повредить сами жилы. Затем пары расплетают ровно настолько, насколько необходимо для укладки в нужном порядке. Чем меньше расплетён участок, тем лучше для качества линии. После этого провода раскладывают по схеме, выпрямляют пальцами, подравнивают по длине и вставляют в коннектор до упора. Очень важно убедиться, что все восемь жил дошли до передней кромки разъёма, а внешняя оболочка кабеля зашла внутрь настолько, чтобы при обжиме фиксатор прижал именно кабель, а не только тонкие жилы.

Дальше коннектор вставляют в кримпер и обжимают одним уверенным движением. После этого кабель лучше сразу проверить тестером. Если тестера нет, хотя бы подключить к устройствам и проверить наличие линка, скорость порта и стабильность соединения.

Пошаговая схема обжима

1. снять внешнюю оболочку кабеля;

2. расплести пары на минимально необходимую длину;

3. разложить жилы по выбранной схеме;

4. выровнять провода и подрезать их ровно;

5. вставить жилы в коннектор до упора;

6. убедиться, что оболочка кабеля зашла под фиксатор;

7. обжать коннектор кримпером;

8. проверить кабель тестером или в рабочей сети.

Какие ошибки при распиновке RJ45 встречаются чаще всего

Самая распространённая ошибка — перепутанные цвета. На втором месте — неполное введение жил в коннектор, когда один из проводов не доходит до контакта. Третья проблема — слишком длинный расплетённый участок. Четвёртая — неправильное сочетание схем на концах кабеля. Также часто забывают, что коннекторы бывают под разные типы проводника: для моножилы и для многожильного патч-кабеля. Если использовать неподходящий тип, контакт может быть ненадёжным.

Отдельно стоит сказать о дешёвых коннекторах. У них бывает слабая геометрия, тонкий пластик и нестабильные контакты. Даже при правильной распиновке такие разъёмы дают плохой результат. Поэтому при важном монтаже лучше не экономить на мелочах: хороший коннектор и нормальный кримпер окупаются стабильностью соединения.

• перепутаны цвета или пары;

• жилы не дошли до края коннектора;

• оболочка кабеля не зафиксирована внутри разъёма;

• слишком длинно расплетены пары;

• использован коннектор не под тот тип кабеля;

• один конец сделан по T568A, второй по T568B без необходимости.

Распиновка RJ45 для 100 Мбит и 1 Гбит: есть ли разница

Для сети 100 Мбит/с используются только две пары, поэтому иногда можно встретить старые кабели, где задействованы не все восемь жил. Но для гигабитного Ethernet уже нужны все четыре пары. Поэтому сегодня разумно сразу делать полноценный восьмижильный обжим, даже если оборудование пока не выдаёт гигабит. Это избавляет от скрытых ограничений в будущем и делает кабель универсальнее.

Именно поэтому попытка «сэкономить» на части жил или использовать старую двухпарную схему почти всегда оказывается плохим решением. Если кабель прокладывается один раз и надолго, лучше обжимать его как полноценную современную витую пару, даже если текущая задача кажется простой.

Можно ли обжать RJ45 без кримпера

Технически некоторые пытаются сделать это тонкой отвёрткой, ножом или другим подручным инструментом. Иногда контакт действительно получается, но это плохая практика. Без кримпера сложно обеспечить одинаковый нажим на все контакты и надёжно прижать фиксатор оболочки. Такой кабель может работать при первой проверке, а потом начать терять линк от малейшего движения.

Если кабель нужен временно и под рукой совсем нет инструмента, такой вариант люди иногда используют как экстренную меру. Но для нормальной домашней или офисной сети лучше всё же взять кримпер, особенно если нужно сделать больше одного кабеля или если соединение будет скрыто за мебелью, в коробе или в стене.

Как проверить, что обжим выполнен правильно

Самый надёжный способ — сетевой тестер. Он показывает последовательность жил и помогает сразу увидеть, есть ли обрыв, перекрёстная ошибка или неправильный порядок контактов. Если тестера нет, минимальная проверка — вставить кабель в оборудование и посмотреть, поднимается ли линк. Но этого недостаточно: даже при линке кабель может работать нестабильно, снижать скорость или давать потери пакетов.

После подключения полезно проверить negotiated speed на порту. Если вы ожидали гигабит, а соединение поднялось только на 100 Мбит/с, это уже повод проверить обжим, качество кабеля и плотность контактов. При длинных линиях и чувствительном оборудовании некритичная на первый взгляд ошибка быстро превращается в реальные проблемы со скоростью и стабильностью сети.

Итог

Распиновка RJ45 — это несложная, но требовательная к аккуратности операция. В большинстве случаев для дома и квартиры достаточно прямого кабеля по схеме T568B, качественного коннектора и аккуратного обжима без длинного расплетения пар. Если понимать разницу между T568A и T568B, помнить логику цветовых пар и не экономить на инструментах, обжать витую пару можно без лишних переделок и с предсказуемым результатом.
