Регулировка пластиковых окон: пошаговая проверка

Регулировка пластиковых окон начинается не с вращения винтов, а с диагноза. Если створка слегка задевает раму, прижим по периметру стал неравномерным или ручка двигается тяжелее без видимой поломки, исправную фурнитуру иногда можно настроить. Если петля расшатана, ножницы вышли из зацепления, стеклопакет сместился или створка едва держится, нужна оконная служба.

У разных марок и серий фурнитуры отличаются винты, диапазоны и направления настройки. Универсальной схемы «повернуть всё по часовой стрелке» нет. Сначала найдите маркировку, скачайте инструкцию производителя, отметьте исходное положение и меняйте только один параметр малыми шагами.

Когда окну нужна регулировка, а когда ремонт

Регулировка меняет положение исправной створки или взаимодействие запорных элементов с ответными планками. Она не восстанавливает треснувший металл, сорванную резьбу, деформированный профиль и разрушенный уплотнитель.

Регулировку можно рассматривать, если:

• край створки слегка касается рамы в одном понятном месте;
• зазоры вокруг створки стали неравномерными, но петли закреплены;
• ручка закрывается с умеренным сопротивлением, а запорные цапфы входят рядом с планками;
• прижим слабее на отдельном участке и уплотнитель цел;
• после проверки нет мусора, загнувшегося уплотнителя и постороннего предмета;
• известна марка фурнитуры и доступна её инструкция.

Нужен ремонт или диагностика специалиста, если:

• петля отделяется от рамы или створки;
• видны трещины, вырванные шурупы, погнутые ножницы или сломанная цапфа;
• стеклопакет сместился, треснул либо створка заметно перекошена внутри профиля;
• ручка вращается вхолостую или выпала;
• окно открылось одновременно в двух положениях и не возвращается без усилия;
• рама деформирована монтажом или движением проёма;
• створка очень тяжёлая, широкая или находится на высоте, где её нельзя безопасно удержать;
• после небольшого изменения стало хуже, а исходное положение не удаётся восстановить.

Отдельное дерево причин для аварийного случая есть в статье пластиковое окно не закрывается. Здесь разбирается плановая настройка закреплённой и управляемой створки.

Безопасность перед работой

Поворотно-откидная створка со стеклопакетом тяжёлая. Её нельзя оставлять висеть на одном углу, опирать на ручку или пытаться снять без подготовки.

До регулировки:

1. Уберите детей и животных из рабочей зоны.
2. Закройте дверь в комнату, чтобы сквозняк не распахнул створку.
3. Освободите подоконник и пол.
4. Подготовьте устойчивую опору только для доступа к верхней части, не вставайте на случайную мебель.
5. Работайте со стороны помещения.
6. Не держите пальцы между створкой и рамой.
7. Не откручивайте петлевые штифты и крепёж створки.
8. Не снимайте стеклопакет ради обычной настройки.

В инструкции SIEGENIA по эксплуатации поворотно-откидной фурнитуры операции разделены на открывание, откидывание и закрывание. Переводите ручку в новый режим только при прижатой к раме створке, если руководство вашей системы не говорит иначе.

Если створка нестабильна, сначала поддержите её и вызовите мастера. Регулировочный ключ не является страховкой от падения.

Как определить марку и серию фурнитуры

Профиль окна и фурнитура — не одно и то же. На раме может быть логотип производителя профиля, а механизмы поставлены другой компанией. Инструкция нужна именно для фурнитуры.

Откройте створку в поворотном положении и осмотрите металлическую планку по торцу. Маркировка встречается:

• возле ручки;
• на угловой передаче;
• на верхних ножницах;
• рядом с петлёй;
• на ответных планках;
• на декоративной заглушке или сервисной наклейке.

Сфотографируйте логотип, все цифры и форму цапфы. Названия SIEGENIA, Winkhaus, Roto, MACO и других производителей недостаточно: внутри бренда есть разные поколения и серии.

Если маркировка не читается:

1. Не подбирайте направление вращения методом силы.
2. Снимите общий вид торца и крупные планы узлов.
3. Сравните форму деталей только с официальными каталогами.
4. Уточните у компании, которая устанавливала окно.
5. При сомнении ограничьтесь очисткой и визуальным осмотром.

Официальная система Winkhaus activPilot, например, допускает регулировки высоты, бокового положения и прижима, но это не означает, что та же форма и тот же инструмент подходят любой другой системе.

Что подготовить для регулировки

Не покупайте набор по случайной инструкции из интернета. Сначала установите тип регулировочного элемента.

Обычно нужны:

• официальный PDF или интерактивная инструкция конкретной серии;
• фонарь;
• телефон для фотографий исходного положения;
• мягкая салфетка и пылесос с аккуратной насадкой;
• карандаш или малярная лента для отметки места касания;
• подходящий шестигранный ключ, Torx или другой инструмент по инструкции;
• линейка или простой щуп для сравнения зазоров;
• листы бумаги для относительной проверки прижима;
• совместимая смазка, если обслуживание разрешено производителем.

Разводной ключ, пассатижи и неподходящая отвёртка срывают грани. Удлинитель на ключе увеличивает риск превысить допустимое усилие.

Перед первым поворотом:

1. Очистите видимую фурнитуру от пыли.
2. Сфотографируйте винт и положение цапф.
3. Поставьте тонкую метку, если это не повредит покрытие.
4. Запишите симптом и место касания.
5. Решите, какую одну ось вы проверяете.

Диагностика по симптому

Один симптом может иметь несколько причин. Ручка, которая идёт туго, не всегда требует усиления прижима; наоборот, чрезмерный прижим способен сделать её ещё тяжелее.

Створка задевает снизу со стороны ручки

Возможны провисание диагонали, неправильное положение по высоте, контакт цапфы с планкой или попавший предмет. Отметьте точную точку: нижний профиль, запорная планка или уплотнитель.

Створка цепляет вертикальную раму у ручки

Проверьте боковой зазор по всей высоте. Если он равномерно мал, нужна одна коррекция; если меняется от верха к низу, вероятна диагональная составляющая.

Верхний угол не подходит к раме

Причиной могут быть положение ножниц, двойное открывание, деформация или препятствие. Не тяните угол ручкой и не регулируйте петлю, пока не убедились, что механизм полностью в штатном режиме.

Дует, но створка нигде не цепляет

Проверьте уплотнитель, монтажный шов, откос, дренаж, ответные планки и равномерность прижима. Усиление всех цапф не ремонтирует порванную резину или щель между рамой и стеной.

Ручка тяжёлая только в конце закрывания

Посмотрите, как цапфы заходят в ответные планки. Возможно, створка смещена, планка стоит не по траектории или прижим уже чрезмерный.

Составьте карту: симптом → точное место → предполагаемый узел → одна проверка. Она надёжнее последовательного вращения всех доступных винтов.

Как проверить геометрию створки

Закройте окно без усилия и сравните видимые зазоры. Они должны быть предсказуемыми, без резкого сужения к одному углу. Затем медленно открывайте и закрывайте створку, наблюдая первый момент контакта.

Полезные проверки:

• проведите карандашом или полоской малярной ленты по предполагаемому месту трения;
• проверьте, не торчит ли уплотнитель из паза;
• осмотрите нижнюю кромку на следы пластика или металла;
• сравните положение верхнего и нижнего углов со стороны ручки;
• убедитесь, что рама не выгнута внутрь;
• проверьте крепление петель и отсутствие люфта;
• осмотрите цапфы и ответные планки на блестящие следы удара.

Не измеряйте диагональ створки, цепляясь рулеткой за фурнитуру: так легко повредить детали и получить неточное число. Для серьёзного перекоса, расклинивания стеклопакета и проверки рамы нужен оконный специалист.

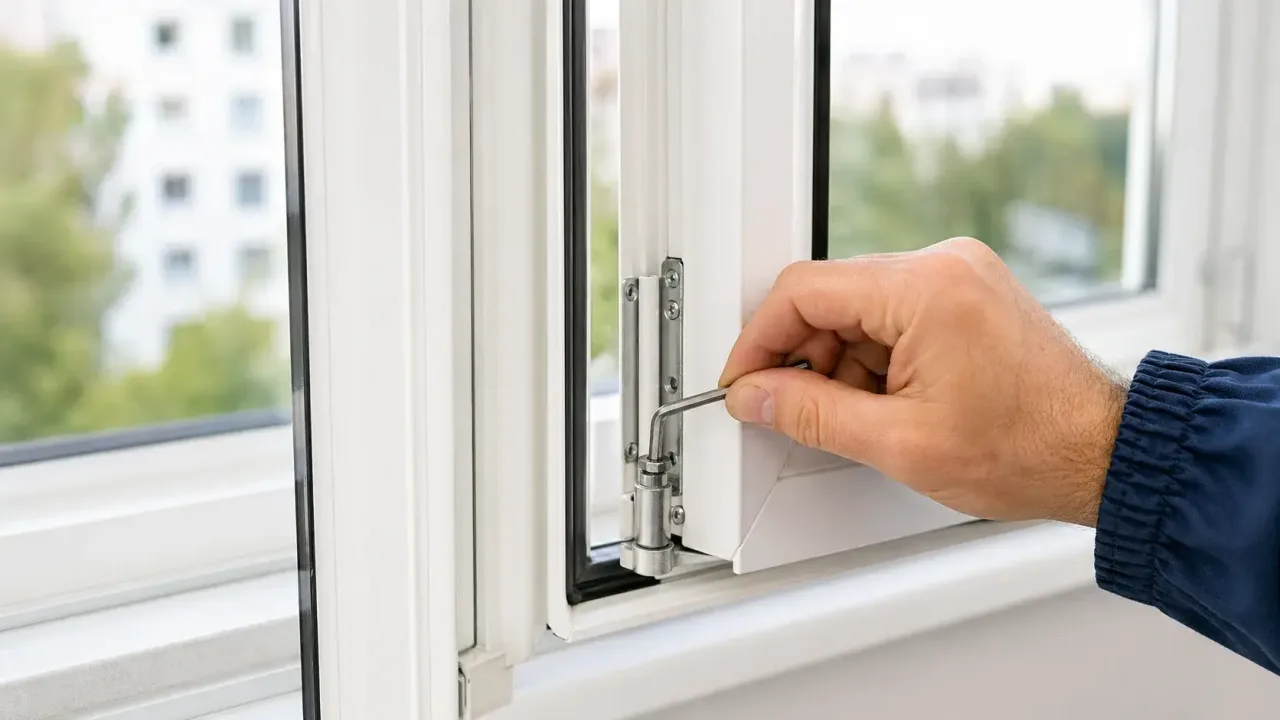

Регулировка пластикового окна по высоте

Во многих поворотно-откидных системах вертикальная настройка находится в нижней петле под декоративной крышкой. Но расположение винта, инструмент, направление подъёма и допустимый диапазон нужно подтверждать по своей серии.

Безопасная последовательность:

1. Найдите в официальной инструкции раздел регулировки высоты нижней петли.
2. Сравните рисунок с вашей деталью.
3. Снимите крышку без поддевания острым инструментом возле стекла.
4. Вставьте ключ полностью в регулировочный элемент.
5. Сделайте небольшой поворот, например около одной восьмой оборота.
6. Уберите ключ и полностью проверьте закрывание.
7. Запишите результат и при необходимости повторите малый шаг.

Не поднимайте створку «до упора». Слишком высокое положение может перенести контакт наверх, ухудшить вход цапф в планки и перегрузить механизм.

Актуальная инструкция SIEGENIA по инспекции и обслуживанию содержит отдельные операции для разных петель TITAN и axxent. Само наличие нескольких разделов показывает, почему нельзя считать все нижние петли одинаковыми.

Боковое смещение нижнего угла

Боковая регулировка нижней петли меняет положение нижней части створки относительно рамы. Она полезна, когда контакт локализован сбоку, но не решает любую диагональную проблему.

Порядок тот же:

• подтвердить точку регулировки по инструкции;
• отметить исходное положение;
• сделать малый поворот;
• закрыть и открыть окно;
• проверить не только место старого контакта, но и противоположную сторону;
• остановиться до достижения механического предела.

Если после бокового смещения нижний контакт исчез, но ручка стала закрываться тяжелее, проверьте траекторию цапф. Возможно, геометрия створки связана с положением ответных планок или верхнего угла.

Не переставляйте ответные планки одновременно с петлёй. Два изменения не позволят понять, какое из них помогло.

Коррекция верхнего угла и диагонали

Положение верхней части створки часто корректируется узлом ножниц при открытом окне. Доступ и направление зависят от системы. Работать возле верхней петли особенно рискованно: нельзя отсоединять ножницы или переводить ручку в откидное положение при открытой створке.

Перед настройкой:

1. Убедитесь, что створка уверенно держится на обеих петлях.
2. Найдите точное изображение узла в инструкции.
3. Проверьте, что регулировочный элемент не является крепёжным винтом.
4. Поддерживайте створку за раму профиля, а не за стекло.
5. Вносите минимальную коррекцию.

Диагональную настройку рассматривают, если верхний и нижний зазоры меняются в противоположных направлениях. Если стеклопакет неправильно расклинен внутри створки, диапазона фурнитуры может не хватить. В таком случае дальнейшее вращение лишь переносит перегрузку.

Снятие штапиков и перекладка стеклопакета — отдельная работа. Материал как вытащить стеклопакет объясняет устройство задачи, но для обычной регулировки разбирать остекление не требуется.

Как регулируют прижим створки

Прижим — сила, с которой закрытая створка сжимает уплотнитель. Его могут задавать эксцентриковые цапфы, грибовидные запорные элементы, ответные планки и отдельные петлевые узлы.

Сначала исключите другие причины:

• уплотнитель вышел из паза;
• резина порвана, задубела или загрязнена;
• створка геометрически не доходит до рамы;
• цапфа проходит мимо планки;
• щель находится в монтажном шве, а не между створкой и рамой;
• дренаж или вентиляционный элемент принят за дефект.

Если инструкция подтверждает настройку цапф:

1. Сфотографируйте положение каждой цапфы.
2. Не поворачивайте сразу весь периметр.
3. Выберите участок с подтверждённо слабым прижимом.
4. Измените положение на минимальный шаг.
5. Закройте окно и оцените усилие ручки.
6. Сравните контакт уплотнителя рядом и на противоположной стороне.
7. Верните исходное положение, если стало тяжелее без улучшения.

Winkhaus пишет об activPilot: система даёт «a wide range of adjustment options», включая высоту, боковое положение и контактный прижим.

Для activPilot производитель описывает вращение восьмигранной грибовидной цапфы, но это пример конкретной системы, а не инструкция для всех окон. У другой фурнитуры цапфа может иметь иную форму, инструмент и диапазон.

«Зимний» и «летний» режим: что это на самом деле

В интернете сезонным режимом называют изменение прижима эксцентриков. Однако единого стандарта, по которому любое пластиковое окно имеет подписанные положения «зима» и «лето», нет.

Важно различать:

• регулировку для компенсации небольшого изменения контакта;
• заводское или монтажное положение конкретной системы;
• износ уплотнителя;
• попытку закрыть щель в монтажном шве;
• сезонную вентиляцию помещения.

Максимальный прижим круглый год не делает окно автоматически теплее. Он увеличивает усилие на ручке и уплотнителе, может ускорять деформацию резины и не исправляет геометрию.

Не переводите все цапфы в крайнее положение по ролику без маркировки фурнитуры. Если производитель вашей системы предусматривает регулировку, используйте его шкалу и допустимый диапазон. Если инструкции нет, оставьте исходное положение и закажите диагностику продувания.

Если из окна продувает

Слово «продувает» объединяет несколько разных проблем. Найдите путь воздуха.

Возможные зоны:

• между створкой и рамой;
• в углу возле петли;
• вокруг стеклопакета;
• между рамой и откосом;
• через подоконный шов;
• возле импоста;
• через клапан или технологическое отверстие.

Бумажная полоска помогает сравнить прижим в нескольких точках, но не является точным прибором. Одинаковая бумага, одинаковая ширина и одинаковое направление вытягивания нужны хотя бы для относительного сравнения.

Порядок проверки:

1. Очистите уплотнитель и раму.
2. Осмотрите резину на разрывы, усадку и выпадение из углов.
3. Сравните несколько точек по периметру.
4. Проверьте следы контакта цапф с планками.
5. Исключите щель в откосе и подоконнике.
6. Оцените влажность и конденсат: ощущение холода не всегда означает поток воздуха.
7. При сложной проблеме закажите тепловизионную или дымовую диагностику у специалиста в подходящих условиях.

Не используйте открытое пламя для поиска сквозняка. Оно опасно рядом с шторами, отделкой и полимерными элементами.

Если прижим равномерен, а воздух идёт вокруг рамы, вращение цапф бесполезно. Нужна проверка монтажного шва и откосов.

Если ручка стала двигаться туго

Тугая ручка может указывать на загрязнение, сухую фурнитуру, чрезмерный прижим, столкновение цапф с планками или геометрический перекос.

Проверьте ручку в двух ситуациях:

• на открытой створке, осторожно удерживая блокиратор в штатном положении только по инструкции;
• при закрывании, отмечая момент появления сопротивления.

Если на открытой створке механизм движется заметно легче, ищите взаимодействие с рамой. Если сопротивление остаётся, проблема может быть внутри привода или в загрязнённой обвязке.

Не применяйте пассатижи и не удлиняйте рычаг. Если ручка вращается вхолостую, шатается вместе с основанием или выпала, используйте отдельную диагностику сломавшейся ручки пластикового окна.

Смазка не исправит погнутый элемент. До нанесения средства удалите рыхлую грязь и проверьте совместимость с фурнитурой и уплотнителями.

Если створка провисла

Лёгкое изменение положения со временем возможно, особенно у широкой тяжёлой створки. Но видимое провисание бывает связано не только с петлями: стеклопакет мог изменить положение внутри профиля, крепёж — ослабнуть, а рама — деформироваться.

Признаки, которые можно документировать:

• нижний угол со стороны ручки первым касается рамы;
• диагональные зазоры различаются;
• след трения повторяется в одном месте;
• ручка закрывается после лёгкого подъёма створки рукой;
• верхний угол отходит неравномерно.

Не используйте постоянное поднимание створки ручкой как решение. Оно нагружает привод. Если доступного диапазона официальной регулировки недостаточно, нужна проверка расклинивания стеклопакета и креплений.

Большую балконную дверь регулируют с учётом её массы и конструкции. Для неё есть отдельный материал балконная дверь не закрывается до конца.

Если окно не закрывается после регулировки

Остановитесь и верните последний изменённый элемент в зафиксированное исходное положение. Не пытайтесь компенсировать ошибку второй петлёй или всеми цапфами.

Проверьте:

• остался ли ключ в механизме;
• вернулась ли декоративная крышка без зацепа;
• не вышел ли уплотнитель;
• какая цапфа первой упирается в планку;
• не переведена ли ручка между режимами;
• сохранился ли контакт ножниц;
• не возник ли новый перекос.

Если створка оказалась в двух положениях, не дёргайте её. Поддержите верхний угол и следуйте инструкции конкретной фурнитуры либо материалу что делать, когда пластиковое окно не закрывается.

Если исходные метки отсутствуют или регулировочный винт дошёл до предела, дальнейшие попытки прекращают.

Очистка и смазка фурнитуры

Регулировка и обслуживание — разные действия. Иногда тугой ход вызван загрязнением и высохшей смазкой, а не положением створки.

Руководство REHAU по эксплуатации и обслуживанию выделяет очистку ПВХ, дренаж, смазку, безопасность и вентиляцию как отдельные элементы ухода.

Безопасный порядок:

1. Удалите пыль мягкой щёткой или пылесосом.
2. Протрите доступные поверхности без абразива.
3. Найдите точки смазки в инструкции своей системы.
4. Используйте совместимое средство в небольшом количестве.
5. Несколько раз плавно переведите механизм через штатные положения.
6. Уберите избыток, чтобы он не собирал грязь.

Не заливайте универсальное средство внутрь ручки и на уплотнитель без проверки совместимости. Не наносите густую смазку на все видимые поверхности.

Проверьте дренажные отверстия в нижней части рамы. Их очистка не должна повреждать внутренние каналы. Герметизировать дренаж ради «тепла» нельзя.

Как проверить результат регулировки

Результат оценивают после каждого малого шага, а не в конце серии случайных поворотов.

Исправное окно должно:

• открываться и закрываться без рывка и сильного давления на ручку;
• не тереть раму;
• сохранять управляемые положения;
• равномерно взаимодействовать с ответными планками;
• не иметь нового свиста или щели;
• удерживать уплотнитель в пазу;
• не закрываться или распахиваться само из-за грубой геометрической ошибки.

Проведите цикл:

1. Закройте створку и поверните ручку без ускорения.
2. Откройте в поворотном режиме.
3. Прижмите к раме и только затем проверьте откидной режим.
4. Верните в закрытое положение.
5. Осмотрите прежнее место касания.
6. Сравните прижим на нескольких участках.
7. Повторите цикл ещё раз без инструмента.

Если первый цикл прошёл, но во втором появляется сопротивление, настройка ещё не подтверждена. Наблюдайте несколько дней при разной температуре, не меняя всё снова в тот же вечер.

Частые ошибки самостоятельной настройки

Даже исправную фурнитуру легко вывести из рабочего диапазона.

• Начинать с максимального прижима вместо диагностики.
• Считать все эксцентрики переключателями «зима/лето».
• Поворачивать винт на несколько оборотов без промежуточной проверки.
• Использовать направление из инструкции к другой марке.
• Менять высоту, боковое положение и прижим одновременно.
• Переставлять ответные планки до проверки геометрии.
• Путать регулировочный винт с крепёжным.
• Давить на ручку, когда цапфа упирается в планку.
• Снимать створку или ножницы без страховки и опыта.
• Смазывать загрязнённый механизм, запирая абразив внутри.
• Пытаться прижимом исправить порванный уплотнитель или монтажный шов.
• Не фотографировать исходное положение.

Если после изменения симптом переместился в другой угол, это не успех. Верните настройку и пересмотрите диагноз.

Когда нужен мастер по окнам

Самостоятельную работу прекращают, когда регулировка перестаёт быть обратимой и безопасной.

Вызывайте специалиста, если:

• створка держится нестабильно;
• повреждена верхняя петля или ножницы;
• вырваны крепёжные элементы;
• профиль или рама заметно деформированы;
• стеклопакет смещён или треснул;
• фурнитура сильно корродировала;
• ручка вращается без движения цапф;
• нужно расклинивание стеклопакета;
• регулировочные элементы достигли предела;
• неизвестна система и нет документации;
• после возврата к исходным меткам окно не работает нормально.

Перед визитом подготовьте фотографии маркировки, общего вида и места контакта. Сообщите, что уже регулировали и на сколько поворачивали каждый элемент. Это сокращает поиск причины и помогает не повторять неудачные действия.

Правильная регулировка пластикового окна — это один подтверждённый симптом, одна ось, маленький шаг и полный контрольный цикл. Если для закрывания требуется сила или тяжёлая створка теряет опору, задача уже вышла за пределы обычной настройки.
