Как проверить реле напряжения после грозы и скачка в сети

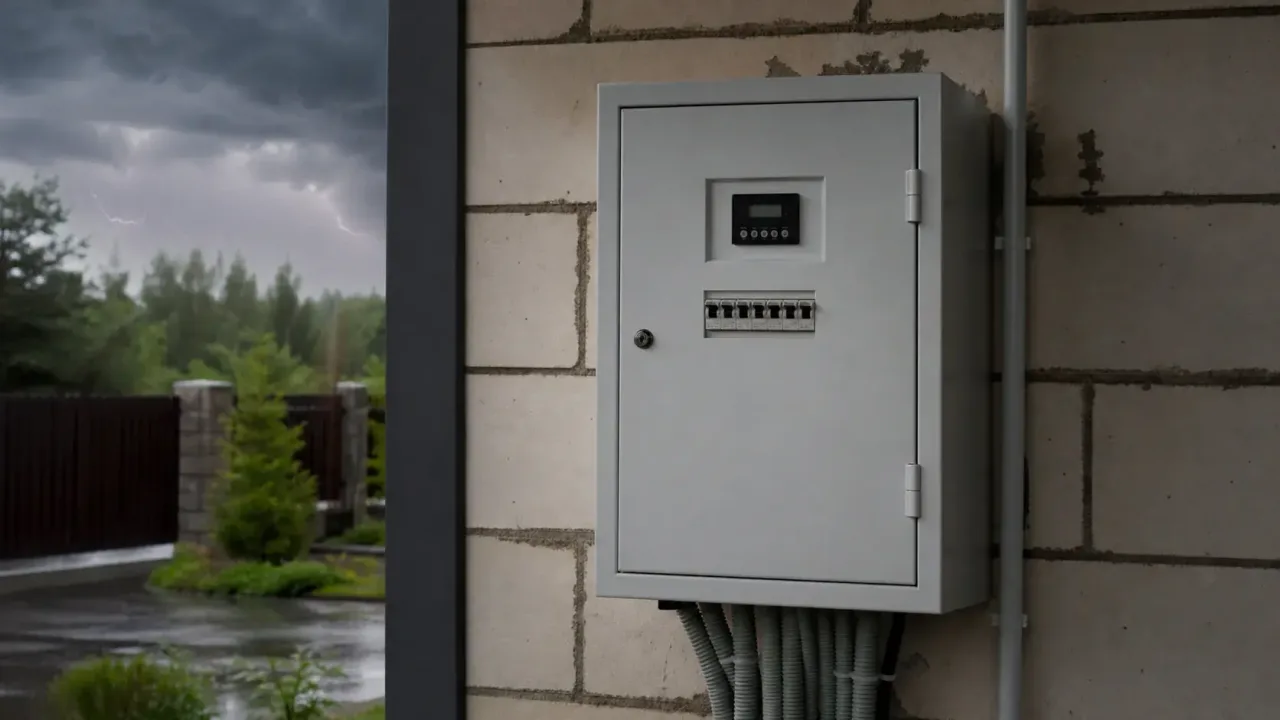

После грозы или скачка сначала обесточьте чувствительную технику и оцените состояние щита снаружи. Если есть запах гари, копоть, треск, нагрев, повреждение корпуса, повторное отключение автомата или УЗО, щит не открывайте и вызывайте электрика. При отсутствии опасных признаков запишите показания и код реле, дождитесь штатной задержки повторного включения и проверьте руководство именно вашей модели.

Реле напряжения отключает нагрузку, когда измеренное действующее напряжение выходит за заданные пределы. Оно не является полной заменой устройству защиты от импульсных перенапряжений и системе молниезащиты: короткий грозовой импульс требует согласованного комплекса защиты. После сильной грозы исправный дисплей ещё не доказывает, что контакты, подключение и другие аппараты щита не повреждены.

Что сделать в первые минуты

Не включайте реле многократно, пытаясь «продавить» ошибку. Частые перезапуски опасны для компрессоров холодильника, кондиционера и насоса, а при нестабильной сети мешают понять картину.

Безопасный порядок:

1. отключите из розеток чувствительную технику, если это можно сделать без риска;
2. не касайтесь щита мокрыми руками и не стойте на влажном полу;
3. осмотрите закрытый щит на дым, запах, треск и нагрев;
4. сфотографируйте индикацию и код ошибки;
5. запишите время грозы и какие аппараты сработали;
6. дождитесь штатной задержки, не меняя настройки;
7. при повторном отключении прекратите самостоятельные попытки.

Запах гари, оплавление, жужжание, искрение или горячая дверца щита — не повод нажимать кнопки. Отключение вводного аппарата допустимо только если к нему можно безопасно подойти; дальнейшую проверку выполняет квалифицированный электрик.

Что именно защищает реле напряжения

Однофазное бытовое реле измеряет напряжение и размыкает цепь нагрузки при выходе за установленные верхний или нижний порог. После возврата параметра в допустимое окно оно ждёт заданное время и включает нагрузку, если условия нормализовались.

Реле полезно при:

• длительном повышении или понижении напряжения;
• обрыве или плохом контакте нейтрали с опасным смещением напряжений;
• нестабильной работе автономного источника в пределах функций модели;
• повторяющихся отклонениях, которые можно зафиксировать по журналу устройства.

Оно не исправляет качество сети и не стабилизирует выход. Во включённом состоянии на нагрузку поступает фактическое сетевое напряжение.

Чем реле отличается от стабилизатора, автомата, УЗО и УЗИП

После грозы нужно понимать, какой аппарат сработал. Поднятый рычаг автомата, погасшее реле и отключившееся УЗО указывают на разные направления проверки.

Почему гроза — особый случай

Удар молнии в линию или рядом с ней способен создать очень короткий импульс большой амплитуды. Реле, рассчитанное на контроль действующего напряжения и отключение контакта, может быть слишком медленным для такого фронта. Для импульсов применяют УЗИП, а для прямых и близких воздействий важны внешняя молниезащита, система уравнивания потенциалов и заземление.

О том, как заранее выбрать аппарат по типу сети и нагрузке, подробнее рассказано в материале о реле напряжения для квартиры. После грозы проверяют не только реле:

• индикатор состояния УЗИП;
• автоматы и УЗО;
• следы нагрева в щите;
• работу устройств на разных линиях;
• заземляющие соединения в доступной для специалиста части;
• чувствительную технику на скрытые отказы.

Самостоятельно вынимать сменный модуль УЗИП под напряжением нельзя.

Как прочитать индикацию реле

Перед расшифровкой найдите точную модель на лицевой панели. Одинаковые символы у разных производителей означают разное: текущее напряжение, аварию, температуру, обратный отсчёт или внутреннюю неисправность.

Не ориентируйтесь на советы для похожего корпуса: меню и логика повторного включения могут отличаться даже внутри одной линейки.

Почему реле не включается сразу

Задержка нужна, чтобы сеть стабилизировалась и техника не получила частые повторные пуски. Для компрессоров это особенно важно. Устройство может считать время только после возвращения напряжения в допустимое окно; новое отклонение запускает отсчёт заново.

Проверьте:

1. находится ли показание между настроенными порогами;
2. идёт ли обратный отсчёт;
3. не установлен ли длительный интервал задержки;
4. не отображается ли температурная защита;
5. не отключён ли управляющий контактор;
6. есть ли питание на входе реле — это измеряет электрик безопасным прибором.

Не сокращайте задержку до минимума только ради быстрого запуска холодильника. Значение выбирают по инструкции защищаемой техники и реле.

Реле показывает норму, но электричества после него нет

Дисплей питается от входной части, поэтому его работа не доказывает замыкание выходного контакта. Возможны активная задержка, отключённый контактор, повреждение силового контакта, плохая клемма, обрыв проводника или сработавшая защита downstream.

Без вскрытия можно проверить:

• завершился ли обратный отсчёт;
• есть ли индикатор включённого выхода;
• включены ли видимые автоматы после реле;
• работает ли только одна линия или отключён весь дом;
• нет ли запаха, шума и нагрева.

Измерять напряжение на открытых клеммах должен специалист. Ошибка щупом в щите может вызвать короткое замыкание или поражение током.

Реле щёлкает и постоянно перезапускается

Циклическое включение бывает, когда напряжение колеблется около порога, контакт нейтрали нестабилен, нагрузка вызывает заметную просадку или параметры выставлены без запаса. Причиной также бывает перегрев или неисправность самого устройства.

Запишите закономерность:

• показание до отключения;
• верхний или нижний код;
• включается ли реле без нагрузки;
• связано ли событие с насосом, котлом или другим мощным прибором;
• происходит ли это во всём доме;
• замечают ли соседи похожее отклонение.

Не увеличивайте пределы, чтобы прекратить щелчки. Так можно оставить технику подключённой к недопустимому режиму и скрыть плохой контакт.

Как проверить настройки без изменения

Сначала сфотографируйте все параметры или пролистайте меню в режиме просмотра по инструкции. Нужны верхний порог, нижний порог, задержка повторного включения, гистерезис, температурная защита и дополнительные режимы конкретной модели.

Сверьте:

1. значения с руководством реле;
2. требования наиболее чувствительной техники;
3. тип сети — однофазная или трёхфазная;
4. схему с контактором, если нагрузка превышает коммутационную возможность реле;
5. историю предыдущих срабатываний;
6. заводские настройки и назначение каждого пункта.

Если параметры менялись неизвестным человеком, не восстанавливайте их по случайной таблице. Электрик должен учесть сеть и оборудование объекта.

Какие пороги установить

Универсальной пары порогов для любого дома нет. Слишком узкое окно даёт ненужные отключения при допустимых колебаниях, слишком широкое — поздно отключает чувствительную технику. Допустимый диапазон зависит от требований подключённых устройств, характеристик сети и модели реле.

Настройка не должна использоваться для маскировки аварийной сети. Если напряжение регулярно выходит за норму, обращаются в сетевую организацию и фиксируют измерения.

Как проверить показания реле

Сравнение с мультиметром имеет смысл только исправным прибором подходящей категории измерений и при соблюдении электробезопасности. Измерения внутри распределительного щита не относятся к безопасной бытовой проверке.

Для владельца доступны более безопасные данные:

• дисплей реле;
• показания сертифицированного розеточного измерителя, если он допускается производителем;
• журнал умного счётчика или системы мониторинга;
• индикация другой независимой защиты;
• официальное измерение электриком или лабораторией.

Небольшая разница двух дисплеев возможна из-за точности, места измерения и метода вычисления. Большое расхождение требует проверки приборами известного класса.

Проверка контактора и силовой схемы

Реле небольшого номинала часто управляет катушкой отдельного контактора, а не пропускает через себя всю нагрузку. Тогда щелчок реле не означает, что силовые контакты контактора действительно замкнулись.

Признаки проблемы силовой части:

• реле показывает включённый выход, но дом обесточен;
• контактор гудит или дребезжит;
• корпус заметно нагревается;
• слышны повторные щелчки;
• питание появляется при малой нагрузке и пропадает при большой;
• видна копоть или изменение цвета пластика.

Открывать щит, подтягивать клеммы и проверять контактор под напряжением должен электрик. Простое подтягивание без проверки момента может повредить аппарат.

Как понять, не перегружено ли реле

Надпись о номинальном токе нужно читать вместе со схемой и инструкцией. Некоторые модели могут напрямую коммутировать ограниченную нагрузку, другие предназначены только для управления контактором. Характер нагрузки и пусковые токи также важны.

Соберите для специалиста:

• модель реле;
• номинал вводного автомата;
• наличие контактора;
• перечень мощной техники;
• фото схемы, если она подписана;
• моменты нагрева и отключения;
• изменения, сделанные перед неисправностью.

Не проверяйте перегрузку одновременным включением всех приборов после грозы.

Что проверить у УЗИП после грозы

У модульных УЗИП часто есть механический индикатор состояния, но цвет и значение зависят от модели. Изменившийся индикатор может означать, что защитный модуль исчерпал ресурс и требует замены. Отсутствие индикатора не доказывает исправность.

Проверку выполняют так:

1. идентифицируют модель и ступень защиты;
2. читают инструкцию производителя;
3. оценивают индикатор через закрытую прозрачную часть;
4. проверяют резервную сигнализацию, если она предусмотрена;
5. при срабатывании или сомнении обесточивают и заменяют по проекту;
6. одновременно проверяют заземление и соединительные проводники.

УЗИП не ставят произвольно без расчёта схемы, аппарата защиты и длины соединений.

Что делать, если выбивает автомат или УЗО

Однократное срабатывание после грозы не следует сбрасывать бесконечно. Отключите нагрузки на защищаемой линии и зафиксируйте, какой аппарат отключился. Если он не включается без нагрузки, есть запах, влага или повреждение, остановитесь.

УЗО нельзя удерживать рукой во включённом положении или шунтировать.

Как проверить технику после восстановления питания

Подключайте приборы по одному после подтверждения стабильной сети. Начните с маломощной нагрузки и освещения, затем переходите к чувствительной и компрессорной технике с учётом её задержки.

Наблюдайте за:

• запахом и необычным шумом;
• ошибками дисплея;
• нагревом вилки и блока питания;
• самопроизвольными перезапусками;
• стабильностью напряжения;
• повторным срабатыванием защиты.

Не оставляйте первый запуск без присмотра. Устройство, которое попало под импульс, может включиться, но иметь повреждённый блок питания.

Когда обращаться в сетевую организацию

Если отклонения повторяются во всём доме, зависят от нагрузки соседей, сопровождаются необычной яркостью ламп или скачками между линиями, проблема может находиться до вашего щита. Зафиксируйте дату, время, показания и перечень последствий.

Полезно собрать:

1. фото или выгрузку журнала реле;
2. показания по времени;
3. номера обращений соседей;
4. заключение электрика о внутренней проводке;
5. документы о повреждённой технике;
6. обращение в аварийную службу при опасных признаках.

Не ремонтируйте ввод и пломбы самостоятельно.

Когда реле нужно заменить

Замена рассматривается при оплавлении, трещинах, запахе, нестабильном дисплее, ложных срабатываниях после проверки сети, большом расхождении измерений, сваривании контактов или исчерпанном ресурсе. Окончательный вывод делают после проверки схемы и нагрузки.

Перед заменой нужно подтвердить:

• правильный тип сети;
• допустимый ток и необходимость контактора;
• сечение и материал проводников;
• место аппарата в щите;
• температурный режим;
• совместимость с другими ступенями защиты.

Нельзя просто поставить аппарат с большим током, оставив слабую проводку или плохую клемму.

Что нельзя делать после скачка

Опасные ошибки:

• многократно включать отключающийся аппарат;
• расширять пороги без понимания причины;
• касаться открытых клемм индикаторной отвёрткой;
• менять реле под напряжением;
• обходить УЗО или контактор;
• ставить предохранитель или автомат большего номинала;
• считать реле полной защитой от молнии;
• включать всю технику одновременно;
• игнорировать запах и нагрев.

План профессиональной диагностики

Электрик должен проверить не только само реле. Полезный протокол включает:

1. визуальный осмотр и тепловые повреждения;
2. входное и выходное напряжение;
3. точность показаний и работу порогов тестовым источником, если применимо;
4. задержку повторного включения;
5. силовые контакты и контактор;
6. затяжку и состояние соединений;
7. автоматы, УЗО и УЗИП;
8. защитный проводник и заземление;
9. работу под контролируемой нагрузкой;
10. соответствие схемы инструкции производителя.

Испытание выходом за опасные уровни в домашней сети недопустимо. Функцию проверяют специальным оборудованием или по регламенту производителя.

Как подготовиться к следующей грозе

Реле напряжения оставляют частью многоуровневой защиты, а не единственным аппаратом. Проект должен учитывать ввод, систему заземления, внешнюю молниезащиту при необходимости, УЗИП разных ступеней, автоматы, дифзащиту и требования чувствительной техники.

Перед длительным отъездом используйте отдельный чек-лист о том, что отключить в доме перед грозой: защитные аппараты уменьшают риск, но не делают оставленную технику неуязвимой.

Владельцу полезно:

• подписать аппараты и линии в щите;
• сохранить инструкции и фотографии настроек;
• записывать события реле;
• проверять индикаторы УЗИП по регламенту;
• не хранить щит во влажной среде;
• обеспечить свободный доступ к отключению;
• заранее знать телефон аварийной службы и электрика.

Итоговый алгоритм проверки

После грозы не начинайте с изменения порогов. Зафиксируйте индикацию, дождитесь штатной задержки и убедитесь, что опасных внешних признаков нет. Если реле включилось и сеть стабильна, подключайте технику постепенно. Если устройство не включает нагрузку, циклически щёлкает, нагревается или показания выходят за допустимое окно, оставьте чувствительные приборы отключёнными.

Дальше электрик проверяет вход и выход реле, контактор, соединения и весь комплект защит. Такой порядок позволяет отличить нормальное защитное отключение от повреждения аппарата и не скрывает сетевую проблему опасной перенастройкой.
