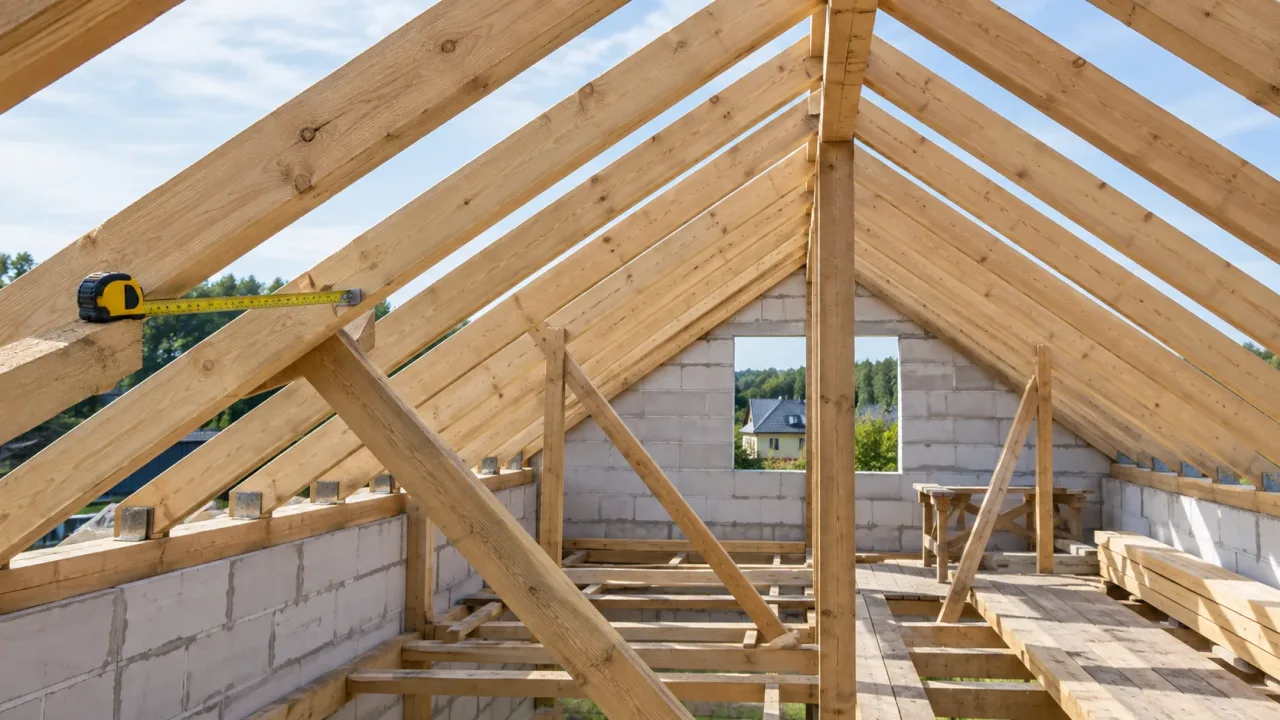

Шаг стропил двускатной крыши: от чего зависит и как рассчитать

Что именно называют шагом стропил

Шаг измеряют между осями соседних стропильных ног, а не между их боковыми гранями. Если доска имеет толщину 50 мм, световой проём будет меньше осевого расстояния на эту толщину. Путаница приводит к ошибке при подсчёте деталей и раскрое утеплителя.

Для симметричной двускатной крыши стропила обычно образуют пары. Но несущая схема может включать затяжки, стойки, подкосы, прогоны или внутреннюю несущую стену. Одинаковая геометрия снаружи ещё не означает одинаковую расчётную длину элемента.

Перед выбором шага нужны:

• ширина здания и длина стены вдоль конька;
• угол наклона и длина стропильной ноги между расчётными опорами;
• снеговой и ветровой район, высота и открытость местности;
• тип кровли, обрешётки и всех слоёв пирога;
• наличие утепления и его фактический размер;
• порода, сорт, влажность и сечение пиломатериала;
• схема мауэрлата, конька, прогонов, затяжек и подкосов;
• размеры свесов, ендовы, мансардные окна и снегозадержатели;
• узлы крепления и защита древесины от увлажнения.

Если хотя бы нагрузка или схема опирания неизвестна, «калькулятор шага» выдаст число без надёжной основы.

СП 20.13330.2016 требует, чтобы несущие элементы покрытий «были проверены на сосредоточенную вертикальную нагрузку».

Это дополняет расчёт распределённых нагрузок. Кровля воспринимает не только собственный вес и снег, но и локальные воздействия при монтаже и обслуживании.

От чего зависит допустимое расстояние

Снег и ветер

Снеговая нагрузка определяется районом строительства и формой покрытия. Учитывают угол ската, возможный перенос снега ветром, зоны накопления у перепадов, труб и более высоких стен. Нельзя взять глубину свежего снега во дворе, умножить на плотность из интернета и считать расчёт законченным.

Ветер создаёт давление и отсос. Для лёгкой кровли способность креплений удержать скат от подъёма не менее важна, чем прогиб стропил вниз. Открытый участок, высота здания и край кровли меняют воздействие.

Пролёт и схема опор

Чем больше расчётный пролёт, тем выше изгибающий момент и прогиб при прочих равных. Подкос или прогон может уменьшить рабочую длину, но только если сам имеет надёжные опоры и передаёт нагрузку на рассчитанную конструкцию. Случайная стойка на ненесущей перегородке не превращает длинное стропило в два коротких.

В наслонной системе и висячей ферме усилия распределяются по-разному. Затяжка должна иметь рассчитанные соединения; пара гвоздей в произвольном месте не гарантирует восприятие распора.

Сечение и качество древесины

Доски одного номинального размера отличаются сучками, трещинами, обзолом, влажностью и геометрией. Сечение в расчёте — реальное после строгания, а не название на ценнике. Ослабления врубками и отверстиями также учитывают.

Увеличение высоты доски обычно сильнее влияет на жёсткость, чем такое же увеличение ширины, но выбирать сечение по этому правилу без расчёта нельзя. Элемент проверяют на несколько предельных состояний, а узлы — отдельно.

Почему кровельный материал не задаёт шаг сам

Запросы про шаг стропил под профнастил, металлочерепицу, шифер или мягкую кровлю полезны лишь как часть задачи. Покрытие влияет на постоянную нагрузку и устройство основания, однако снеговая нагрузка и пролёт могут быть определяющими.

Шаг обрешётки и шаг стропил — разные параметры. Производитель покрытия может задавать основание под свой материал, но это не заменяет расчёт несущей системы.

Порядок инженерного расчёта

Расчёт выполняют итерациями: принимают предварительное сечение и расстояние, собирают нагрузки, определяют усилия и прогиб, затем корректируют решение. Упрощённая последовательность выглядит так:

1. Определить расчётную схему и пролёты между опорами.
2. Собрать постоянный вес всех слоёв, включая обрешётку и внутреннюю отделку.
3. Определить снеговое и ветровое воздействие для места строительства.
4. Составить нормативные и расчётные сочетания нагрузок.
5. Перевести нагрузку на площадь в погонную нагрузку на одну стропильную ногу с учётом шага.
6. Проверить прочность, прогиб и устойчивость элемента.
7. Рассчитать опоры, прогоны, затяжки и соединения.
8. Проверить локальные зоны: карниз, конёк, ендову, проёмы, снегозадержатели.
9. Уточнить раскладку и повторить проверку для фактического шага.

Погонная нагрузка на стропило связана с шагом: чем шире полоса покрытия, приходящаяся на одну ногу, тем больше нагрузка на неё. Но простая формула площади не учитывает всю работу системы и не является самостоятельным расчётом деревянной конструкции.

Арифметический пример раскладки

Допустим, после расчёта конструктор ограничил максимальный шаг величиной 600 мм, а длина стены вдоль конька равна 10 000 мм. Нужно разложить стропильные пары равномерно.

Число промежутков:

1. Делим 10 000 на 600 и получаем 16,67.
2. Округляем количество промежутков вверх: 17.
3. Находим фактический шаг: 10 000 / 17 = примерно 588 мм.
4. Количество осей, включая обе крайние, равно 18.

Такой расчёт помогает раскладке, но не подтверждает, что доска выбранного сечения выдержит крышу. Значение 600 мм должно появиться из конструктивного расчёта, а крайние оси уточняют с учётом фронтонов, свесов и узлов.

Проверка единиц

Одна из опасных ошибок — смешать килограммы силы, ньютоны, килопаскали, метры и миллиметры. Нагрузка на площадь и погонная нагрузка имеют разные размерности. Перед подстановкой выпишите единицы каждого значения и приведите их к одной системе.

Онлайн-калькулятор пригоден для предварительного сравнения, если показывает формулы, исходные нагрузки, коэффициенты и проверки. Поле «тип кровли» без места строительства, пролёта и сорта древесины не может дать достаточный результат.

Как согласовать шаг с утеплителем

Для тёплой мансарды удобно, когда утеплитель входит между стропилами с предусмотренным производителем припуском. Но утепление — вторичная привязка. Нельзя увеличивать небезопасный шаг только ради целой плиты минеральной ваты.

Сначала определяют несущую схему, затем уточняют расстояние в свету. Если осевой шаг 600 мм, а толщина доски 50 мм, чистый промежуток близок к 550 мм при ровных досках. Реальный размер проверяют по выбранному материалу и способу монтажа.

Учитывают также:

• вентиляционный зазор под кровлей;
• мембраны и их провис или опору по инструкции;
• перекрёстный слой утепления для уменьшения мостиков холода;
• контробрешётку и крепление внутренней отделки;
• защиту утеплителя от продувания и водяного пара.

Если геометрия стропил плавает, утеплитель придётся подрезать по каждому проёму. Это не повод забивать слишком широкие маты: сильное сжатие ухудшает работу слоя.

Шаг под профнастил и металлочерепицу

Для холодной крыши под профнастил часто пытаются увеличить расстояние, потому что нет утеплителя. Отсутствие утепления убирает только одну конструктивную привязку; снег, ветер, пролёт и несущая способность остаются. Кроме того, профиль листа и обрешётка должны соответствовать предполагаемому пролёту между опорами.

Под металлочерепицу шаг стропил также не равен шагу волн или досок обрешётки. Модуль покрытия задаёт расположение обрешётин по скату, а стропила идут от карниза к коньку. Эти сетки пересекаются и рассчитываются отдельно.

Под шифер учитывают вес листов, допустимое число опор и способ крепления. Под мягкую кровлю — массу и прогиб сплошного настила, зазоры между листовыми материалами и основание под подкладочный слой. В каждом случае нужен комплект документации выбранной кровельной системы.

Как перенести расчёт на стены

Разметку начинают после проверки геометрии коробки и мауэрлата. Измерьте длины противоположных стен, диагонали, высотные отметки и положение внутренних опор. Если основание не прямоугольное, одинаковые отметки шага не исправят перекошенный конёк.

Рабочий порядок:

1. Зафиксируйте крайние оси и конструкцию фронтонного свеса.
2. Разделите чистую длину на целое число промежутков не больше расчётного максимума.
3. Нанесите оси на оба мауэрлата от одной базы.
4. Проверьте положение проёмов, дымохода и ендов.
5. Сделайте шаблон только после примерки первой пары.
6. Временно раскрепляйте элементы по проекту до монтажа постоянных связей.
7. Контролируйте вертикальность, плоскость скатов и прямолинейность конька.

Не ослабляйте мауэрлат и стропила дополнительными врубками, чтобы «подогнать» ошибочную разметку. Изменение узла согласуют с проектировщиком.

Особые зоны крыши

Равномерный ряд нарушается у мансардного окна, трубы, ендовы и выхода вентиляции. Проём обрамляют дополнительными элементами, а нагрузка от прерванных стропил передаётся на соседние через рассчитанные перемычки. Простое удвоение досок без расчёта соединений может не дать нужной совместной работы.

Снегозадержатель создаёт локальную нагрузку и должен крепиться в предусмотренную несущую основу. Солнечные панели, мостики и ограждение кровли добавляют вес и точки крепления. Их лучше учитывать до монтажа, а не усиливать крышу после протечки.

Контроль древесины и узлов

До подъёма отсортируйте пиломатериал. Отложите элементы с критическими трещинами, большим обзолом, сильным винтом, биопоражением и недопустимыми сучками. Влажные доски изменят геометрию при высыхании; расчётные характеристики и условия применения должны соответствовать проекту.

Проверьте:

• фактическое сечение каждой партии;
• качество опирания без случайных щелей;
• положение крепежа относительно края и торца;
• защиту торцов и мест возможного увлажнения;
• непрерывность связей и временных раскосов;
• отсутствие неучтённых отверстий под коммуникации.

Крепёж выбирают не по принципу «чем длиннее, тем лучше». Важны тип, диаметр, количество, направление усилия и расстояния в древесине. Перфорированная пластина работает только в узле, для которого она рассчитана и закреплена предусмотренными соединителями.

Безопасность монтажа

Расчёт шага не делает работу на высоте безопасной. Нужны устойчивые подмости, ограждение, страховочная система, исправные лестницы и план подъёма деталей. Нельзя ходить по незакреплённым стропилам или использовать обрешётку как случайную лестницу.

Остановите работу, если:

• нет проекта узлов и схемы временного раскрепления;
• усиливается ветер, дождь или появляется наледь;
• мауэрлат не закреплён либо стены имеют заметный разброс отметок;
• доски отличаются от заложенного сечения;
• требуется вырезать элемент ради трубы или окна;
• опора приходится на перегородку с неизвестной несущей способностью.

Частые ошибки

• Назначать шаг только по виду кровельного материала.
• Считать расстояние между краями досок вместо осей.
• Подгонять несущую схему под ширину утеплителя.
• Игнорировать снеговой район и ветровой отсос.
• Принимать длину ската за расчётный пролёт без анализа опор.
• Не учитывать вес сплошного настила и внутренней отделки.
• Ставить стойку на ненесущую перегородку.
• Вырезать стропило под дымоход без обрамления проёма.
• Усиливать узел случайным количеством гвоздей.
• Оставлять временно собранную систему без раскосов.

Правильный шаг — результат расчёта всей крыши, а не одно число из таблицы. После назначения максимального расстояния раскладку можно равномерно подогнать к длине здания в меньшую сторону, затем проверить фактические оси, особые зоны и каждый узел передачи нагрузки.
