Шатровая крыша — устройство, стропильная система и расчёт конструкции

Что такое шатровая крыша

Шатровая крыша — это разновидность четырёхскатной конструкции, в которой все скаты сходятся в одной верхней точке, образуя пирамидальную форму. Такая кровля не имеет фронтонов и одинаково симметрична со всех сторон, что делает её устойчивой к ветровым нагрузкам и привлекательной визуально. Основная особенность шатровой кровли — отсутствие конька, который заменяет вершина (центральный узел). Все стропила опираются на этот узел под одинаковым углом. Благодаря этому конструкция получается жёсткой, самонесущей и долговечной. Шатровые крыши часто используют для домов квадратной формы, беседок, веранд и бань. Для прямоугольных строений применяют адаптированные схемы — с разной длиной накосных стропил и смещённой вершиной.

Устройство шатровой крыши

Конструкция шатровой кровли состоит из следующих элементов:

• Накосные стропила — основные диагональные балки, идущие от верха к углам здания.
• Нарожники (укороченные стропила) — соединяют мауэрлат с накосными ногами, формируя скаты.
• Мауэрлат — опорный брус, распределяющий нагрузку от кровли на стены.
• Ригели и затяжки — обеспечивают пространственную жёсткость.
• Вершинный узел — центральная точка соединения всех стропильных ног.

Верхняя часть крыши образует вершину пирамиды, от которой расходятся четыре одинаковых треугольных ската. При точном расчёте нагрузка распределяется равномерно, а кровля работает как единая система. Ключевые особенности шатровой конструкции:

• равномерное давление на стены;
• устойчивость к ветровым нагрузкам;
• отсутствие фронтонов;
• минимальное количество сопряжений и примыканий.

Стропильная система шатровой крыши

Главная задача при проектировании шатровой стропильной системы — правильное определение положения накосных стропил и нарожников. Накосные ноги образуют диагонали, соединяющие вершину крыши с углами дома. К ним примыкают нарожники — более короткие элементы, создающие скаты. При монтаже важно, чтобы вершина крыши находилась строго в центре здания. Если дом квадратный — все накосные стропила имеют одинаковую длину и угол. Если прямоугольный — вершина смещается, и стропила становятся разной длины. Для соединения элементов используют:

• врубки (врезки в мауэрлат и вершину);
• металлические уголки и пластины;
• болтовые соединения с шайбами.

Верхний узел выполняют из опорного блока или собирают на металлическом соединителе, обеспечивающем одинаковый угол для всех ног.

Чертеж и схема шатровой кровли

На чертеже шатровой крыши видно, что четыре накосные стропила сходятся в одной точке, а между ними располагаются укороченные. Условное деление плана на диагонали помогает определить расположение каждой ноги. Для квадратного здания с размерами 8×8 м схема будет симметричной:

• накосные стропила образуют угол 45°,
• рядовые — параллельны диагонали,
• вершина — строго над центром здания.

На прямоугольном доме схема сложнее — вершина смещается, и углы наклона скатов различаются. Однако общие принципы остаются те же: нагрузка идёт от вершины к мауэрлату по диагоналям. Ключевые параметры, которые отмечают на чертежах:

• длина накосных и рядовых стропил;
• угол наклона скатов;
• положение опорных точек;
• длина свесов.

Расчёт стропильной системы шатровой крыши

Расчёт выполняется по стандартным формулам тригонометрии, исходя из длины стороны здания и высоты конька (вершины). Для квадратной крыши формула длины накосной ноги выглядит так: Lₙ = √( (a/2)² + h² ) где a — длина стороны дома, h — высота от основания до вершины. Угол наклона скатов определяется выражением: tg(α) = 2h / a После определения углов можно вычислить длину всех элементов, площадь кровли и нагрузку на мауэрлат. Практический совет: Для одноэтажного дома с размерами 8×8 м и углом наклона 30° высота вершины будет около 2,3 м, а длина накосного стропила — примерно 5,4 м. Расчёт несущей способности выполняют с учётом:

• веса кровельного материала,
• ветровой и снеговой нагрузки,
• расстояния между стропилами (обычно 600–900 мм).

Шатровая крыша для одноэтажного дома

В частном строительстве шатровая кровля часто применяется на одноэтажных домах без чердака. Она обеспечивает надёжную защиту от осадков и хорошо вписывается в архитектуру. Особенности монтажа для одноэтажного дома:

• мауэрлат монтируется по всему периметру стен;
• вершина опирается на центральную стойку или крестовую балку;
• для удобства утепления между стропилами оставляют шаг 58–60 см;
• гидроизоляцию укладывают с перехлёстом не менее 150 мм.

Такая кровля особенно подходит для домов из газобетона и каркасных конструкций, где важно равномерное распределение нагрузки.

Шатровая крыша для беседки

Для лёгких построек — беседок, террас, веранд — шатровая крыша часто используется из-за простоты и эстетики. Конструкция выполняется без затяжек, с опорой на четыре угловых стойки. Центральная часть фиксируется на стойке или крестовине. Преимущества такого решения:

• лёгкость монтажа;
• устойчивость к ветру;
• минимум расхода материалов;
• возможность обшивки любыми кровельными материалами — от битумной черепицы до профлиста.

Для беседок применяют более пологие углы наклона — 25–30°, а сечение стропил выбирают из расчёта 50×100 мм.

Конструкция каркаса шатровой кровли

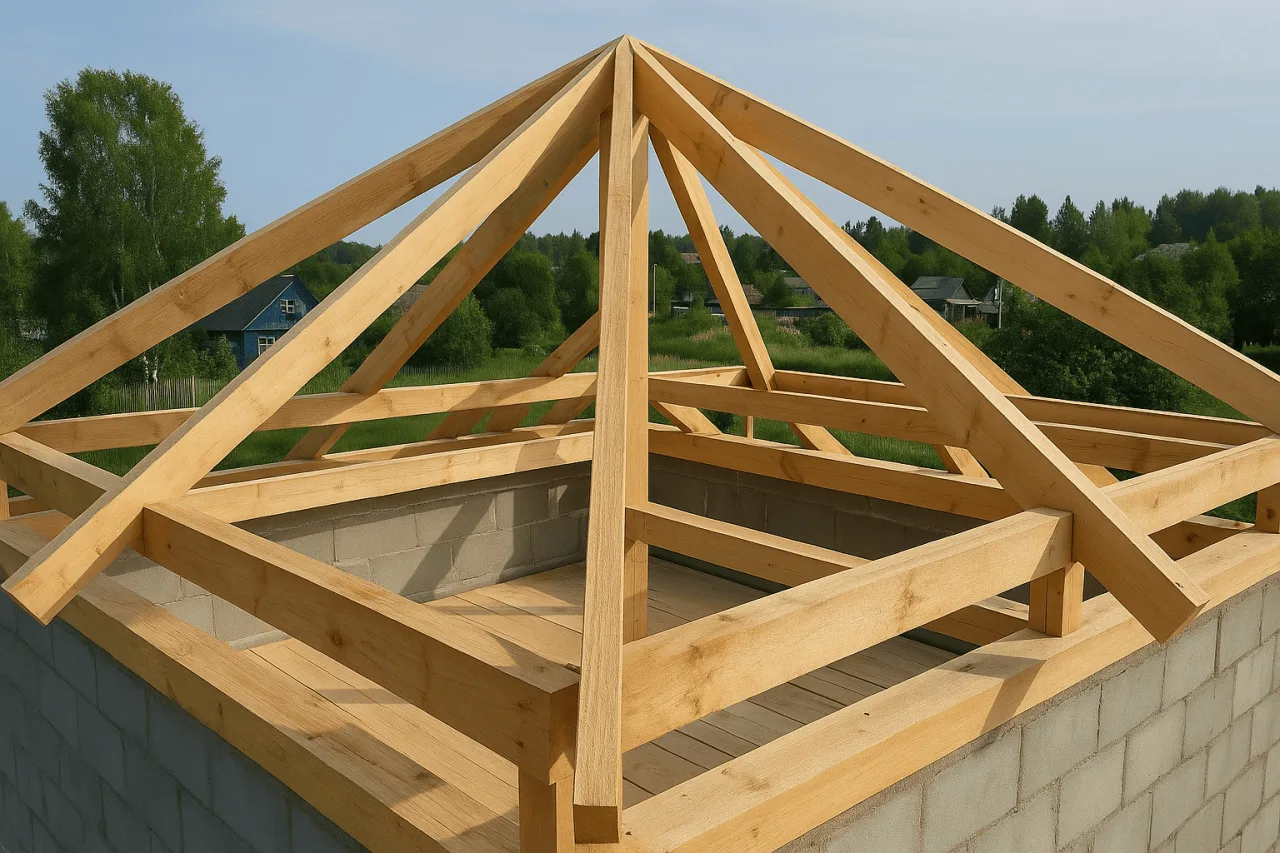

Каркас шатровой крыши формируется из четырёх основных диагональных балок, соединённых вершиной. Между ними монтируются нарожники, образующие поверхность скатов. В зависимости от площади и материала кровли, к каркасу могут добавляться:

• промежуточные стойки;
• горизонтальные ригели;
• укосины для жёсткости.

Для больших крыш (>8 м по диагонали) вершину усиливают металлическим узлом или деревянной крестовиной. Монтаж каркаса выполняется по схеме:

1. установка мауэрлата;
2. сборка центральной опоры (если есть);
3. установка накосных ног;
4. фиксация нарожников;
5. монтаж конькового узла;
6. обрешётка и контробрешётка под кровлю.

Как сделать шатровую крышу своими руками

Пошаговая инструкция:

1. Разметка и мауэрлат — брус 150×150 мм укладывается по периметру стен, выравнивается по уровню.
2. Монтаж центральной стойки — временно задаёт высоту вершины.
3. Установка накосных стропил — фиксируются в вершине и опираются на углы мауэрлата.
4. Монтаж нарожников — укороченные ноги заполняют пространство между диагоналями.
5. Усиление затяжками и ригелями — для предотвращения распора.
6. Обрешётка — доска 25×100 мм с шагом 300–350 мм.
7. Укладка гидроизоляции и кровельного покрытия.

Для упрощения работы можно собрать верхний узел на земле, а затем поднять его краном или лебёдкой.

Материалы для шатровой кровли

Для покрытия шатровой крыши подойдут:

• металлочерепица — лёгкая, простая в монтаже;
• гибкая черепица — оптимальна для сложной геометрии;
• фальцевая кровля — долговечна, но требует опыта;
• натуральная черепица — красиво, но увеличивает нагрузку.

Важно учитывать, что при укладке на наклонные скаты расход материала возрастает на 10–15% из-за подрезки и нахлёстов.

Как рассчитать площадь шатровой крыши

Площадь шатровой кровли определяется суммой площадей четырёх одинаковых треугольников. Формула: S = 2 × a × h₁ где a — длина стороны основания, h₁ — высота ската (перпендикуляр от вершины к основанию). Полученная площадь используется для расчёта кровельного покрытия, обрешётки и утеплителя.

Примеры и фото шатровых крыш

Шатровые крыши встречаются не только в частных домах, но и в архитектуре малых форм — павильонов, ротонд, беседок. Современные проекты совмещают классическую пирамидальную форму с элементами панорамного остекления и вторым светом. На фото видно, как аккуратно сходятся скаты в одной точке, а диагональные стропила создают выразительный рисунок внутри помещения.

Плюсы и минусы шатровой конструкции

Преимущества:

• высокая ветроустойчивость;
• равномерная нагрузка на стены;
• эстетичный внешний вид;
• простая гидроизоляция и отсутствие фронтонов.

Недостатки:

• сложный расчёт и подгонка углов;
• невозможность устройства полноценного чердака;
• повышенный расход пиломатериала при подрезке.

Тем не менее, шатровая кровля — одно из самых надёжных решений для квадратных и симметричных зданий.

Расчёт шатровой крыши — пример

Дом 8×8 м, угол наклона 35°.

1. Высота вершины — 2,8 м.
2. Длина накосных стропил — около 5,6 м.
3. Количество нарожников — 8–10 на каждую диагональ.
4. Сечение стропил — 50×150 мм.
5. Расстояние между рядами — 60 см.

Для такой конструкции достаточно древесины 3 м³, а площадь кровли составит примерно 70 м².

Заключение

Шатровая крыша — надёжная и эстетичная конструкция, идеально подходящая для квадратных домов и беседок. Главная сложность при монтаже — точный расчёт и симметрия стропильной системы. При соблюдении технологии такая кровля служит десятилетиями, не требуя ремонта. Если проектировать шатровую крышу самостоятельно, рекомендуется выполнить предварительный чертёж и расчёт длины стропил, а также воспользоваться онлайн-калькулятором.
