Шибер в дымоходе: зачем нужен и как им пользоваться

Шибер не заменяет правильно рассчитанную трубу, подачу воздуха и исправную печь. Если тяга слишком сильная или слабая из-за неправильного сечения, высоты, засора, ветрового подпора либо разрежения в доме, заслонка способна лишь изменить симптом. Сначала определяют причину, затем решают, нужен ли шибер и где его разрешено установить.

Для чего нужен шибер в дымоходе

Основная задача заслонки — изменить количество уходящих дымовых газов и интенсивность тяги. В традиционной печи это помогает управлять горением и уменьшать бесполезный вынос тепла после того, как топливо действительно прогорело. В банной печи шибер также влияет на режим топки, но порядок действий зависит от конструкции каменки и инструкции производителя.

Исправный шибер позволяет:

• открыть канал на полное сечение перед розжигом;
• уменьшить чрезмерную тягу в рабочем диапазоне прибора;
• стабилизировать горение, если это предусмотрено изготовителем;
• сократить охлаждение печи после полного завершения горения;
• получить доступ к каналу при осмотре и очистке, если узел так спроектирован.

Заслонка не предназначена для устранения обратной тяги, забитого дымохода, трещин в кладке или недостатка приточного воздуха. Ею нельзя «душить» неисправную печь, добиваясь длительного тления без контроля: неполное сгорание увеличивает образование сажи и угарного газа.

Как устроены выдвижной и поворотный шиберы

Выдвижная заслонка представляет собой пластину, которая перемещается по пазам поперёк канала. Её положение видно по длине выдвинутой части. Конструкция проста, но пластину может заклинить из-за сажи, коробления или неверно подобранных зазоров.

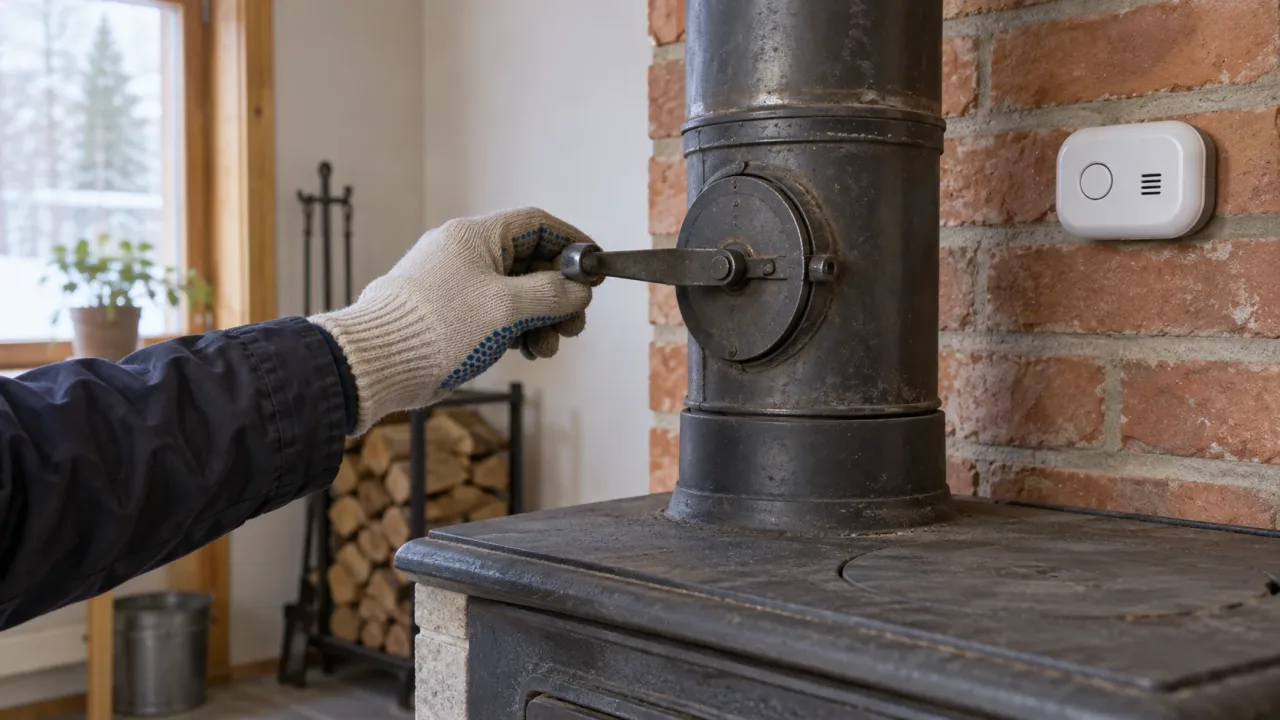

Поворотный шибер — круглая или прямоугольная пластина на оси. Ручка показывает примерный угол открытия. Такой узел компактен и удобен в модульном металлическом дымоходе, однако ось и пластина постоянно находятся в горячем потоке. При отложениях положение ручки не всегда точно отражает свободное сечение.

Выбирать тип только по удобству ручки нельзя. Узел должен подходить к материалу дымохода, температурному классу, диаметру и способу соединения. Самодельная пластина может деформироваться, перекрыть канал сильнее допустимого или нарушить герметичность трубы.

Как подобрать шибер для дымохода 115, 150 и другого диаметра

Числа 115, 120, 150 или 200 обычно обозначают номинальный диаметр круглого присоединения в миллиметрах. Но совпадение цифры не гарантирует совместимость: у элементов разных систем отличаются наружный и внутренний диаметры, направление сборки, глубина посадки, толщина металла и температурное назначение.

Перед покупкой запишите:

• марку и модель печи или котла;
• вид топлива;
• разрешённую изготовителем схему дымоудаления;
• внутренний диаметр и тип соединения существующей системы;
• материал и температурный класс трубы;
• одноконтурный это участок или сэндвич;
• допустимое место установки и расстояния до горючих конструкций;
• возможность осмотра и очистки узла.

Для сэндвич-дымохода используют заводской элемент той же совместимой системы. Нельзя вырезать отверстия в утеплённой секции и вставлять ось самодельной заслонки: это нарушает оболочку, теплоизоляцию и пожаробезопасные характеристики.

Можно ли поставить шибер на любой отопительный прибор

Нет. У ряда современных печей регулирование выполняется подачей воздуха, а геометрия дымового канала рассчитана производителем. Дополнительное сопротивление может нарушить работу. Для газового оборудования самостоятельная установка или изменение заслонки недопустимы: состояние дымохода и автоматики безопасности проверяет специализированная организация.

Если в паспорте прибора шибер не показан, не считайте его универсальным улучшением. Запросите письменную схему у производителя или проектировщика. Особенно осторожно относятся к приборам длительного горения, закрытым камерам сгорания и системам с принудительным дымоудалением.

Где устанавливают заслонку

Место определяется проектом дымохода и инструкцией печи. Ручка должна быть доступна для управления, но не находиться там, где человек получит ожог или случайно изменит положение. Узел оставляют доступным для осмотра и удаления сажи.

Нельзя размещать заслонку так, чтобы она:

• оказалась внутри перекрытия, стены или закрытого короба;
• нарушила противопожарную разделку;
• мешала разборке и очистке дымохода;
• создавала карман для конденсата и сажи;
• перекрывала обязательный путь дымовых газов сильнее, чем предусмотрено конструкцией;
• была недоступна для визуального контроля.

Монтаж металлического дымохода выполняют по документации всей системы. Значение имеет не только диаметр, но и ориентация соединений, опоры, компенсация теплового расширения и расстояния до горючих материалов.

Как пользоваться шибером при растопке печи

Перед розжигом заслонку переводят в полностью открытое положение и проверяют тягу способом, разрешённым инструкцией прибора. Одновременно обеспечивают приток воздуха. В герметичном доме вытяжка на кухне или мощный вентилятор способны создать разрежение и опрокинуть тягу, даже если дымоход чистый.

Безопасная последовательность выглядит так:

1. Осмотреть доступную часть печи и трубы, убедиться в отсутствии трещин и следов перегрева.
2. Открыть шибер и предусмотренные регуляторы воздуха.
3. Обеспечить приток, не включая вытяжные устройства, которые мешают тяге.
4. Проверить, что дым устойчиво уходит в канал.
5. Растопить печь сухим топливом, указанным изготовителем.
6. После прогрева корректировать заслонку небольшими шагами, наблюдая за пламенем и тягой.
7. Не оставлять изменённый режим без наблюдения, пока не подтверждена стабильная работа.

Если дым выходит через дверцу, слышны хлопки, огонь гаснет или датчик угарного газа подаёт сигнал, регулировать заслонку дальше нельзя. Прекратите топку безопасным способом, проветрите помещение и вызовите специалиста. При признаках отравления — головной боли, тошноте, слабости, спутанности — выйдите на свежий воздух и звоните 112.

Когда можно прикрывать шибер

В рабочем режиме допустимое положение задаёт паспорт печи. Ориентироваться только на цвет пламени или положение ручки недостаточно: одинаковый угол заслонки при разной погоде и загрязнении трубы даёт разную тягу.

МЧС предупреждает: «Печь с закрытой заслонкой и недогоревшим топливом — источник угарного газа». Поэтому между понятиями «прикрыть в разрешённом диапазоне» и «перекрыть канал» есть принципиальная разница.

Полное закрытие после топки обсуждают только для той печи, конструкция которой это допускает, и лишь после полного прекращения горения и тления. Наличие тёмных углей не доказывает безопасность: в глубине слоя могут оставаться активные участки. Некоторые заслонки конструктивно имеют вырез или отверстие, не позволяющее перекрыть канал полностью; заделывать его нельзя.

Как проверить положение после топки

Перед изменением положения оцените очаг при хорошем освещении. Не должно быть пламени, синеватых огоньков и тлеющих углей. Помещение должно иметь исправный автономный датчик угарного газа; он является дополнительной защитой, но не заменяет осмотр и обслуживание дымохода.

Если порядок закрытия не описан в паспорте, оставьте безопасное открытое положение и получите консультацию печника или производителя. Потеря небольшого количества тепла менее опасна, чем раннее перекрытие дымохода.

Практический пример регулировки без вмешательства в конструкцию

Предположим, металлическая банная печь с заводским поворотным шибером при открытой заслонке быстро разгорается, но после прогрева пламя становится слишком интенсивным. Владелец не сверлит трубу и не ставит дополнительную пластину. Он проверяет паспорт, убеждается в наличии притока, фиксирует положение регулятора воздуха и поворачивает штатный шибер небольшим шагом в разрешённых пределах.

Проверяемый результат — устойчивое горение без выхода дыма, хлопков и сигнала датчика CO, при сохранении нормальной тяги. Если допустимое положение приходится каждый раз сильно менять или тяга зависит от включения вытяжки, нужна диагностика всей системы, а не новая отметка на ручке.

Почему шибер заклинивает и что делать

Причинами становятся сажа, смолистые отложения от сырого топлива, коррозия, коробление пластины, перекос рамки или тепловое расширение. Не выбивайте горячую заслонку молотком и не заливайте внутрь случайную смазку: она может воспламениться или выделить вредные продукты.

Действуйте так:

• прекратите эксплуатацию и дождитесь полного остывания;
• исключите тление топлива;
• осмотрите узел через предусмотренный доступ;
• очистите его способом, разрешённым для материала дымохода;
• проверьте пластину, ось и рамку на деформацию;
• при повреждении замените заводской элемент совместимой деталью.

Если заслонка застряла в закрытом или почти закрытом положении, топить печь нельзя. Если она не закрывается после топки, безопаснее оставить дымоход открытым до ремонта, а не пытаться перекрыть канал посторонним предметом.

Ошибки при выборе и эксплуатации

Наиболее опасная ошибка — относиться к шиберу как к газовой педали: чем сильнее закрыт, тем медленнее и выгоднее горит. Недостаток тяги способен вызвать неполное сгорание, накопление сажи и попадание CO в дом.

Также нельзя:

• закрывать заслонку при видимом или возможном тлении;
• использовать её вместо регулятора воздуха, если паспорт этого не предусматривает;
• ставить элемент меньшего сечения ради «экономии тепла»;
• подбирать узел только по цифре диаметра;
• изменять газовый дымоход самостоятельно;
• закрывать ручку отделкой или размещать её в перекрытии;
• прожигать сажу экстремальной топкой;
• игнорировать тугой ход, трещины и следы перегрева;
• эксплуатировать печь без притока и исправного датчика угарного газа.

Когда нужен печник или специализированная организация

Специалист необходим, если дым идёт в помещение, тяга пропадает при закрытых окнах, труба обмерзает, на соединениях появляются потёки, заслонка деформирована, кладка треснула или происходило возгорание сажи. Проектировщик должен проверить замену печи, изменение высоты и трассы трубы, проходы через перекрытия и установку нового регулирующего элемента.

Газовое оборудование, автоматику и дымоудаление обслуживает только допущенная организация. До её приезда не разбирайте арматуру и не блокируйте датчики.

Исправный шибер — один элемент безопасной системы. Он полезен, когда соответствует прибору и дымоходу, открыт перед розжигом, изменяется постепенно и никогда не используется для перекрытия выхода недогоревших продуктов сгорания.
