Сечение кабеля по мощности: как выбрать провод

Сечение кабеля нельзя безопасно выбрать по одной мощности из таблицы. Сначала мощность переводят в расчётный ток с учётом однофазной или трёхфазной сети, коэффициента мощности и режима нагрузки. Затем находят допустимый ток кабеля для конкретного материала, изоляции и способа прокладки, применяют поправки на температуру и соседние линии, проверяют падение напряжения, защитный автомат и условия отключения при коротком замыкании.

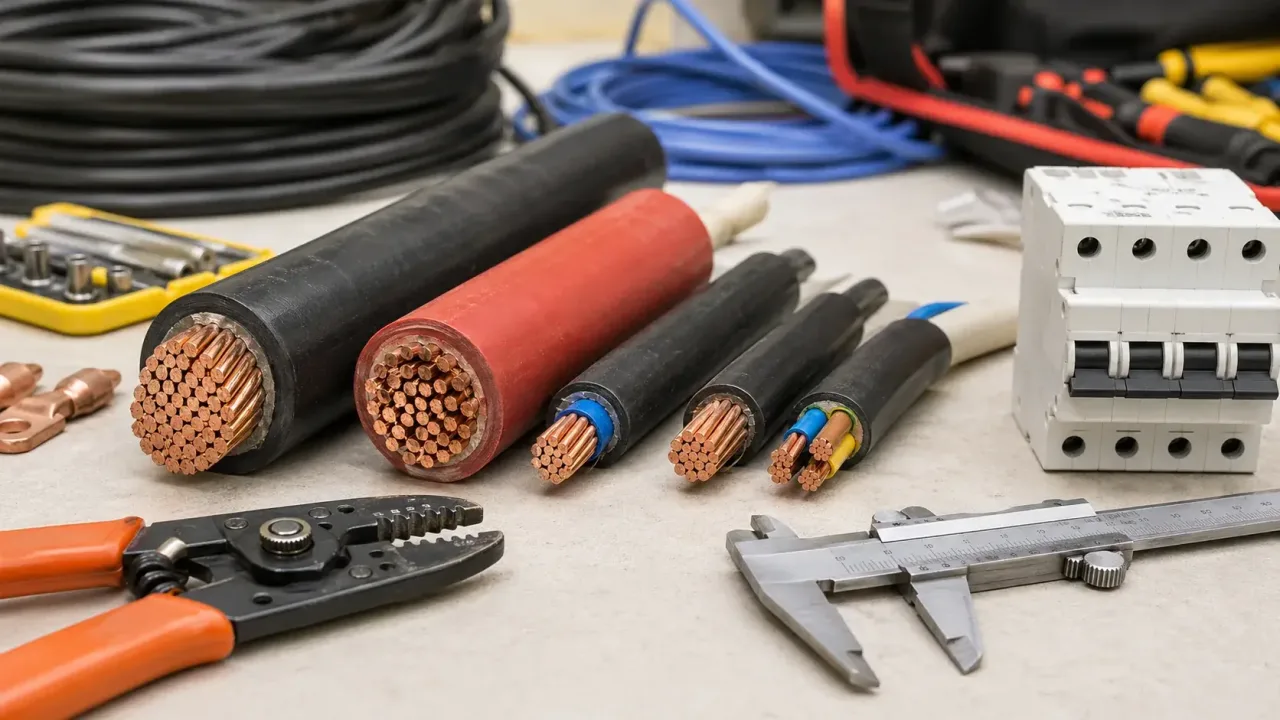

Таблица сечения кабеля по мощности полезна только как первый ориентир. Одинаковая медная жила 2,5 мм² по-разному охлаждается открыто на лотке, внутри утеплённой стены и в пучке с другими кабелями. Поэтому итоговое сечение — результат нескольких проверок, а не перевод киловаттов в квадратные миллиметры одной строкой.

Безопасная последовательность выбора: нагрузка → расчётный ток → способ прокладки и поправки → допустимый ток кабеля → автомат → падение напряжения → проверка защиты.

Какие данные нужны до расчёта сечения

Не начинайте с вопроса «кабель 4 мм² сколько киловатт выдержит». Сначала зафиксируйте условия линии. Если хотя бы часть данных неизвестна, таблица даст ложную точность.

Для расчёта нужны:

• максимальная мощность и режим работы потребителя;
• однофазное или трёхфазное подключение;
• номинальное напряжение и фактическая схема питания;
• коэффициент мощности cos φ и КПД для двигателя или другого неактивного потребителя;
• медные или алюминиевые жилы;
• материал изоляции и допустимая температура кабеля;
• число нагруженных жил;
• способ прокладки: открыто, в трубе, стене, утеплителе, земле или на лотке;
• температура воздуха или грунта;
• количество соседних нагруженных цепей;
• длина линии от источника до потребителя;
• характеристика автомата и ожидаемый пусковой ток;
• требования паспорта оборудования и проекта.

Для бытового прибора часть сведений находится на шильдике. Для стационарной плиты, электрокотла, станка или насоса откройте инструкцию: производитель может задать отдельную линию, минимальное сечение, тип защиты и способ подключения.

Если требуется выбрать марку и конструкцию кабеля для всей квартиры, а не рассчитать одну линию, используйте отдельное руководство по выбору кабеля для домашней проводки. Здесь задача уже: проверить сечение для известного кабеля и условий.

Как перевести мощность в ток

Мощность сама по себе не нагревает проводник — нагрев связан с током и сопротивлением. Для однофазной активной нагрузки приближённый расчёт выглядит так:

I = P / U

где I — ток в амперах, P — мощность в ваттах, U — напряжение в вольтах. Для двигателя, компрессора и части электронной техники учитывают коэффициент мощности и КПД:

I = P / (U × cos φ × η)

Для симметричной трёхфазной нагрузки:

I = P / (√3 × U × cos φ × η)

В трёхфазной формуле U — линейное напряжение между фазами. Значения cos φ и КПД не угадывают: их берут из паспорта оборудования или проектных данных.

IEC 60038 использует стандартные значения 230 В и 230/400 В как опорные номиналы низковольтных систем. Запрос «расчёт кабеля 220 В» остаётся привычным, но для проектного расчёта подставляют принятое номинальное и проверяют реальные условия сети.

Примеры расчётного тока без выбора кабеля

Эти примеры показывают только первый шаг. Они не назначают сечение и автомат.

Нагреватель 3,5 кВт, одна фаза. При активной нагрузке и 230 В ток равен примерно 3500 / 230 = 15,2 А. Дальше нужно проверить длительность работы, розетку, способ прокладки и допустимый ток кабеля.

Варочная панель 7,2 кВт, одна фаза. Приближённый ток — 7200 / 230 = 31,3 А. Но конкретная панель может допускать ограничение мощности или несколько схем подключения, поэтому сначала читают её клеммную схему.

Трёхфазный нагреватель 12 кВт. При cos φ ≈ 1, КПД около единицы и 400 В ток одной фазы получается 12000 / (1,732 × 400) ≈ 17,3 А. Однофазное подключение той же мощности дало бы совершенно другой ток.

Двигатель 3 кВт. Делить 3000 только на 230 недостаточно. Нужны данные шильдика, схема соединения обмоток, cos φ, КПД, пуск и режим работы. Автомат с характеристикой, выбранной без пуска, может отключаться при исправном моторе.

После каждого расчёта запишите не одно число, а карточку:

• мощность и источник данных;
• формулу и подставленные коэффициенты;
• полученный рабочий ток;
• пусковой или кратковременный режим;
• длительность максимальной нагрузки;
• запас мощности на этой линии.

Почему одна таблица мощности и сечения вводит в заблуждение

Интернет-таблица обычно скрывает исходные условия. В одной подразумеваются две нагруженные медные жилы с ПВХ-изоляцией на воздухе, в другой — три жилы в трубе, в третьей — старые данные для 220/380 В. Цифры могут различаться, хотя каждая строка верна в своём сценарии.

Методика Schneider Electric по IEC 60364 указывает, что допустимый ток зависит как минимум от материала жил, изоляции, числа активных проводников, температуры, способа монтажа и влияния соседних цепей. Поэтому в таблице должна быть не только колонка «кВт».

Проверьте подпись и примечания источника:

1. Какой материал жилы указан?
2. Какая изоляция и её температурный класс?
3. Сколько проводников нагружено?
4. Какой способ прокладки принят?
5. Какая температура окружающей среды?
6. Применены ли коэффициенты группировки?
7. Это длительно допустимый ток или характеристика конкретного аппарата?
8. Учтено ли падение напряжения?
9. Для какой национальной нормы и редакции приведены данные?

Если ответов нет, такую таблицу можно использовать только для предварительной оценки, но не для монтажа.

Ориентиры IEC для медного кабеля с ПВХ-изоляцией

Чтобы увидеть масштаб различий, сравним диапазоны из упрощённой таблицы Electrical Installation Guide, основанной на IEC 60364-5-52. Для медных кабелей с ПВХ-изоляцией вне грунта значения меняются в зависимости от способа монтажа и числа нагруженных проводников:

• 1,5 мм² — примерно от 13 до 22 А;
• 2,5 мм² — примерно от 17,5 до 30 А;
• 4 мм² — примерно от 23 до 40 А;
• 6 мм² — примерно от 29 до 51 А;
• 10 мм² — примерно от 39 до 70 А.

Это не готовая таблица для российской квартиры. Диапазон специально показывает, почему фраза «2,5 квадрата всегда выдерживает столько-то» опасна. Для конкретной линии выбирают одну колонку по способу прокладки, затем применяют поправочные коэффициенты и сверяют местные нормы.

Не переводите верхнюю границу диапазона в номинал автомата. Например, открытая прокладка с хорошим охлаждением и кабель под слоем теплоизоляции — разные условия, даже если на оболочке одинаковая маркировка.

Как способ прокладки меняет допустимый ток

Проводник отдаёт тепло окружающей среде. Чем хуже охлаждение, тем меньше ток он может длительно нести при той же температуре изоляции.

Отдельно оцените каждый участок:

• кабель на открытой поверхности или перфорированном лотке охлаждается лучше;
• проводники в трубе или закрытом коробе нагревают друг друга;
• слой минеральной ваты или другого утеплителя затрудняет отвод тепла;
• несколько нагруженных линий в одном пучке требуют коэффициента группировки;
• высокая температура чердака, котельной или фасада уменьшает допустимую нагрузку;
• подземная прокладка зависит от температуры и теплового сопротивления грунта;
• герметичная гильза или проход через стену может быть самым горячим местом трассы.

Общий метод расчёта Schneider Electric приводит отдельные температурные и групповые коэффициенты. Например, уже две совместно проложенные нагруженные цепи могут требовать понижения исходной токовой способности; точный коэффициент зависит от расположения.

Нарисуйте трассу и отметьте самый неблагоприятный участок. Нельзя выбрать сечение по удобной открытой части, если дальше тот же кабель на несколько метров закрыт утеплителем.

Как связать ток нагрузки, автомат и кабель

Защитный автомат должен отключить перегрузку раньше, чем кабель длительно перегреется. Базовую координацию часто записывают так:

Ib ≤ In ≤ Iz

где:

• Ib — расчётный ток нагрузки;
• In — номинальный ток защитного аппарата;
• Iz — допустимый длительный ток кабеля после всех поправок.

Но одной этой цепочки недостаточно. Проверяют характеристику срабатывания, отключающую способность, ожидаемый ток короткого замыкания, время автоматического отключения, селективность и требования к защите людей.

Автомат не «даёт кабелю больше мощности». Он ограничивает длительную перегрузку и отключает аварийный ток при выполнении расчётных условий. Если автомат регулярно выбивает, нельзя просто поставить следующий номинал: сначала выясняют нагрузку, контакты, состояние линии и сечение.

Назначение аппарата подробно разобрано в статье «Для чего нужен автоматический выключатель». Номинал существующего автомата также не доказывает, что скрытый кабель соответствует ему.

Как учитывать длину и падение напряжения

Даже кабель, который проходит по допустимому току, может оказаться слишком тонким для длинной линии. Чем больше длина и ток, тем выше сопротивление и потеря напряжения у потребителя. Особенно заметно это при запуске насоса, компрессора и двигателя.

Проверка выполняется после предварительного выбора сечения:

1. Уточните полную длину проводника в расчётном контуре, а не расстояние по прямой.
2. Возьмите сопротивление кабеля при рабочей температуре из документации или расчётной методики.
3. Учтите однофазную или трёхфазную схему и реактивную составляющую.
4. Рассчитайте потерю в вольтах и процентах.
5. Сравните с применимыми нормами и требованиями оборудования.
6. При превышении увеличьте сечение и повторите все проверки.

IEC 60364-5-52 включает выбор систем электропроводки и проверку падения напряжения. В справочном руководстве Schneider для установок от публичной низковольтной сети приведены типичные пределы 3% для освещения и 5% для других нагрузок, но национальные требования и границы расчётного участка могут отличаться.

Не превращайте эти проценты в универсальное разрешение. Чувствительное оборудование и двигатели могут требовать меньшей потери, а плохой контакт создаёт локальное падение, которое увеличение сечения трассы не исправит.

Медь, алюминий и фактическое сечение жилы

Медь и алюминий одинакового номинального сечения имеют разные сопротивление, токовую способность, массу и требования к соединениям. Нельзя заменить материал, сохранив сечение и защиту без нового расчёта.

При проверке существующей линии:

• прочитайте маркировку на оболочке;
• найдите документ производителя и стандарт изготовления;
• не определяйте материал только по цвету поверхности;
• проверьте, однопроволочная жила или многопроволочная;
• не измеряйте кабель вместе с изоляцией;
• учитывайте переходы меди на алюминий и совместимость клемм;
• осмотрите соединения на потемнение и следы нагрева только при снятом напряжении.

Как измерить неизвестную круглую жилу и пересчитать диаметр в площадь, описано отдельно в материале о сечении провода по диаметру. Измеренное геометрическое сечение ещё не определяет допустимую нагрузку без материала и условий.

Недорогой кабель с заниженной жилой опасно подбирать по одной надписи. Для стационарной проводки важны подтверждённая продукция, маркировка, документ соответствия и проверяемый производитель.

Однофазная и трёхфазная нагрузка

Запрос «сечение кабеля по мощности 220 В» обычно означает однофазную линию, а «380 В» — трёхфазную. Но у трёхфазного оборудования возможны разные схемы, несимметричная нагрузка и ток в нейтрали.

Перед расчётом уточните:

• оборудование действительно рассчитано на 400 В между фазами или имеет несколько вариантов клеммной схемы;
• мощность указана общая или на одну фазу;
• нагрузка симметрична;
• нужен ли рабочий нейтральный проводник;
• какое сечение требуется защитному проводнику;
• есть ли гармоники от электронных блоков;
• допускает ли выделенная мощность объекта такую нагрузку.

Нельзя механически разделить однофазный ток на три. Для симметричной нагрузки используется формула с √3; для несимметричной проводят расчёт по фазам и нейтрали.

Не меняйте однофазную схему прибора на трёхфазную, ориентируясь только на мощность. Решение должно быть предусмотрено производителем и выполнено по проекту.

Пусковые токи и длительная нагрузка

Два прибора одинаковой мощности могут предъявлять разные требования. Электронагреватель почти сразу выходит на рабочий ток, а двигатель или компрессор при запуске кратковременно потребляет больше.

Учитывайте:

• продолжительность непрерывной работы;
• число пусков в час;
• пусковой ток и время разгона;
• одновременность нескольких потребителей;
• термостатический циклический режим;
• гармоники и нагрев нейтрали у электронной нагрузки;
• требования производителя к отдельной линии.

Автомат выбирают так, чтобы он защищал кабель и отключал аварию, но не срабатывал от допустимого пуска. Это не означает завышение номинала: иногда требуется другая характеристика, пускатель, устройство плавного пуска или изменение схемы.

Для электрокотла, зарядной станции, станка и другого мощного оборудования бытового калькулятора недостаточно. Нужен проектный расчёт и проверка доступной мощности ввода.

Как пользоваться онлайн-калькулятором сечения

Калькулятор экономит арифметику, но не определяет исходные условия за пользователя. Хороший сервис должен запрашивать больше, чем мощность и напряжение.

Перед тем как принять результат, проверьте:

1. Можно ли выбрать медь или алюминий.
2. Учитывается ли однофазная и трёхфазная схема.
3. Есть ли cos φ, КПД и пусковой режим.
4. Как задаётся способ прокладки.
5. Можно ли указать температуру и группировку.
6. Учитывается ли длина и допустимое падение напряжения.
7. По какой норме и редакции взяты таблицы.
8. Проверяется ли автомат и короткое замыкание.

Если калькулятор сообщает только «по мощности нужно 2,5 мм²», считайте это предварительным фильтром. Сохраните входные данные и перепроверьте результат по нормативной методике.

Полезно прогнать два сценария: ожидаемый и самый тяжёлый. Если небольшой сдвиг температуры, длины или способа монтажа переводит результат на следующее стандартное сечение, проектировщик должен оценить запас.

Типовые линии как ориентир, а не готовый проект

В бытовой практике часто встречаются медные линии 1,5 мм² для освещения, 2,5 мм² для розеточных групп и более крупные сечения для выделенных мощных приборов. Эти сочетания узнаваемы, но не отменяют расчёт.

Даже привычная розеточная линия меняется, если:

• кабель проходит в теплоизоляции;
• в одной трубе лежит несколько нагруженных цепей;
• линия длинная и питает насос;
• используется алюминий;
• фактическое сечение занижено;
• соединения выполнены неподходящими клеммами;
• автомат выбран выше допустимого;
• розетка рассчитана на меньший ток, чем линия.

Для мощного прибора нужен не только более толстый кабель. Проверяют ввод, щит, клеммы, коммутационный аппарат, заземление, УЗО при необходимости и паспортную схему.

Поэтому блок «типовая линия» отвечает на вопрос, с чего начать обсуждение с электриком, а не что купить без осмотра объекта.

Ошибки при выборе сечения кабеля

Наиболее опасные ошибки выглядят логично, пока не сравнить их с полной методикой:

• сложить мощности всех приборов без коэффициента одновременности или, наоборот, занизить реальную одновременную нагрузку;
• использовать формулу для активного нагревателя при расчёте двигателя;
• выбрать верхнее значение тока из таблицы без способа прокладки;
• не применить коэффициент для кабельного пучка и высокой температуры;
• проверить нагрев, но не падение напряжения;
• увеличить автомат, потому что прежний отключается;
• считать, что толстый кабель компенсирует плохую клемму;
• брать наружный диаметр за сечение жилы;
• соединять медь и алюминий напрямую;
• считать линию безопасной только потому, что она «раньше работала».

Нагрев розетки, запах изоляции, потрескивание, потемнение клеммы и повторное отключение автомата — стоп-сигналы. Отключите нагрузку и передайте проверку специалисту, не разбирая щит под напряжением.

Пошаговая проверка выбранного сечения

Перед покупкой кабеля пройдите контрольную цепочку:

1. Сверить мощность и схему по паспорту оборудования.
2. Рассчитать рабочий ток и учесть пуск.
3. Выбрать применимый способ прокладки по нормативной таблице.
4. Применить температурные и групповые коэффициенты.
5. Выбрать стандартное сечение с допустимым током не ниже расчётного.
6. Согласовать номинал и характеристику защиты.
7. Рассчитать падение напряжения на полной длине.
8. Проверить термическую стойкость и автоматическое отключение при КЗ.
9. Уточнить сечение нейтрали и защитного проводника.
10. Сверить клеммы, вводы, наконечники и допустимый диапазон подключаемых жил.
11. Зафиксировать расчёт и маркировку кабеля в схеме щита.

Монтаж, измерение петли, сопротивления изоляции и проверка времени отключения требуют подходящих приборов и квалификации. Таблица или онлайн-калькулятор не подтверждают качество уже собранной линии.

Когда расчёт должен выполнять электрик

Обратитесь к проектировщику или квалифицированному электрику, если линия питает электрокотёл, плиту, зарядную станцию, насос, мастерскую, сауну или несколько мощных приборов; проходит по горючим конструкциям; имеет большую длину; питается от генератора; содержит старый алюминий; меняет однофазную схему на трёхфазную.

Самостоятельный расчёт также прекращают, когда:

• неизвестна схема заземления;
• нет данных о токе короткого замыкания;
• нужно вскрывать вводной или опломбированный щит;
• маркировка кабеля не читается;
• соединения уже перегревались;
• автомат не отключает очевидную перегрузку или срабатывает без понятной причины;
• нагрузка влияет на выделенную мощность всего дома.

Правильное сечение — только часть безопасной линии. Его подтверждают совместно с защитой, способом прокладки, контактами и измерениями после монтажа.
