Как подключить тройной выключатель с розеткой

Что представляет собой тройной выключатель с розеткой

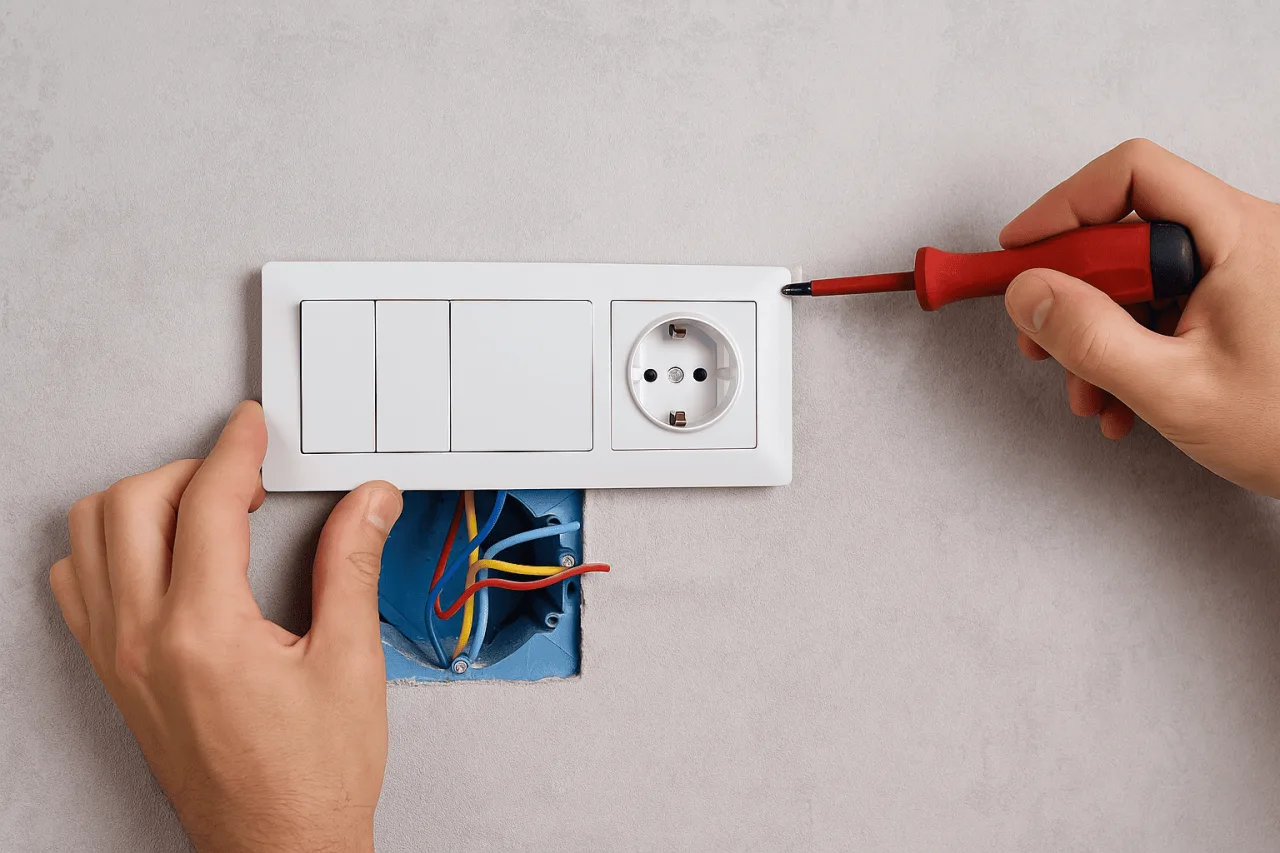

Тройной выключатель с розеткой — это универсальный электротехнический блок, в котором объединены три клавиши управления светом и стандартная розетка. Такое решение позволяет экономить место на стене и удобно распределять питание на несколько групп освещения. Чаще всего подобные блоки устанавливают между ванной и туалетом, в прихожей, на кухне или в спальне, где требуется управление несколькими лампами или зонами света из одной точки. Наличие розетки делает устройство особенно функциональным — к ней можно подключить фен, пылесос, зарядку или другой прибор. Конструкция блока проста: внутри корпуса расположены три независимых выключателя и клеммы розетки. Важный момент — фаза подаётся на общий контакт выключателей и на розетку, а ноль и земля идут напрямую на розетку. При правильном подключении блок работает безопасно и без перебоев.

Подготовка к подключению

Перед монтажом любого электрического устройства нужно строго соблюдать технику безопасности. Отключите питание на щите, убедитесь в отсутствии напряжения при помощи индикаторной отвёртки. Понадобится следующий инструмент:

• индикатор, кусачки, пассатижи, отвёртки;
• нож для зачистки проводов;
• изолента или термоусадка;
• клеммники WAGO или аналогичные.

Для подключения используется медный провод сечением не менее 1,5 мм² для освещения и 2,5 мм² для розетки. Если в одной линии идёт и свет, и розетка, берите кабель 3×2,5 мм² с жилами: фаза (L), ноль (N) и земля (PE).

Схема подключения тройного выключателя с розеткой

Принцип работы

Внутри блока фаза приходит на общий контакт. От него перемычкой фаза распределяется на клемму розетки и на общий вывод выключателей. Каждый выключатель управляет своей группой света, а розетка остаётся постоянно под напряжением. Таким образом, один кабель может обеспечивать питание сразу трёх осветительных линий и розетки. Главное — не перепутать жилы и соблюдать маркировку:

• L (коричневый или красный) — фаза,
• N (синий) — ноль,
• PE (жёлто-зелёный) — заземление.

Схема подключения в распредкоробке

Классический вариант — питание приходит в распределительную коробку, где фаза разделяется: одна жила идёт на розетку и перемычкой на выключатели, а три другие — на лампы или группы света. Ноль и земля напрямую соединяются с розеткой и с осветительными приборами. Такая схема безопасна, соответствует нормам ПУЭ и обеспечивает независимую работу розетки и выключателей. Если в комнате одна распредкоробка, рекомендуется использовать кабель типа ВВГнг 3×2,5 мм² до блока и 3×1,5 мм² на каждую осветительную группу.

Подключение тройного выключателя с розеткой без распределительной коробки

В некоторых случаях блок подключают напрямую, без распредкоробки. Это возможно, если питание подводится одним трёхжильным кабелем. В этом случае фаза, ноль и земля приходят сразу в подрозетник. Фазу нужно разделить на четыре направления:

1. На розетку.
2. На общие контакты трёх клавиш (через перемычки).

Ноль и земля подключаются только к розетке. От выключателей отходят три провода, которые идут непосредственно к лампам. Главное правило — не соединять розетку и осветительные линии напрямую, а использовать отдельные контакты. При большом токе на розетке возможно перегревание провода, поэтому всё соединяется через клеммы и перемычки соответствующего сечения.

Как подключить тройной выключатель с розеткой: пошаговая инструкция

1. Подготовка кабеля и зачистка изоляции

Обрежьте кабель по длине, аккуратно зачистите изоляцию на 8–10 мм. Провода удобно загибать кольцом для надёжного контакта в клемме.

2. Определение жил

С помощью индикатора определите фазу — она будет использоваться для питания розетки и выключателей. Остальные жилы — ноль и заземление. Пометьте их цветной изолентой.

3. Подключение розетки

Фазный провод заведите на клемму L розетки, ноль — на N, земля — на PE. Розетка должна работать постоянно, независимо от положения клавиш.

4. Подключение выключателей

От фазы розетки сделайте перемычки на общие контакты всех трёх выключателей. С трёх выходных клемм подключите провода, идущие на лампы. Важно: каждая клавиша отвечает за свой контур освещения. При нажатии подаётся фаза на соответствующую лампу.

5. Проверка соединений

Перед установкой блока в подрозетник убедитесь, что все контакты зажаты надёжно, а оголённых жил нет. После включения питания проверьте работу розетки и каждой клавиши по отдельности.

Схема тройного выключателя с розеткой на три лампы

Такое подключение чаще всего используют в санузлах или прихожих, где один блок управляет тремя независимыми группами света: например, основной свет, зеркало и вытяжка. Фаза подаётся на общий вход выключателей, а три выхода идут:

1. На лампу в ванной.
2. На лампу в туалете.
3. На вентилятор или подсветку зеркала.

Розетка при этом остаётся постоянно под напряжением. Если планируется использование во влажных помещениях, необходимо ставить устройство с защитой IP44 и подключать его через УЗО на 10 мА.

Как подключить тройной выключатель с розеткой от одного провода

Если от распределительного щита приходит только один кабель, можно подключить блок с использованием перемычек. Фазу делим на четыре контакта:

• один — на розетку,
• три — на выключатели.

Ноль и земля подключаются только к розетке, а ноль для освещения тянется напрямую от распределительной коробки или ближайшего соединения. При отсутствии земли использовать розетку запрещено. Для монтажа в таком случае удобно использовать двойной подрозетник, чтобы аккуратно разместить провода и избежать перегрева при плотной укладке.

Особенности подключения между ванной и туалетом

Тройной выключатель с розеткой часто устанавливают в стене между ванной и туалетом. Две клавиши управляют светом в отдельных помещениях, третья — вытяжкой. Розетка обычно используется в ванной, поэтому важно соблюдать нормы:

• корпус блока должен иметь защиту IP44 или выше;
• питание должно идти через УЗО;
• запрещено подключение без заземления.

Для безопасности розетку лучше располагать на расстоянии не менее 60 см от раковины или ванны. Все соединения выполняются в распределительной коробке, расположенной вне зоны влаги.

Замена тройного выключателя с розеткой

Если старый блок перестал работать или требует замены, порядок действий следующий:

1. Отключите питание. Проверяйте отсутствие напряжения индикатором.
2. Снимите клавиши и рамку. Обычно они фиксируются защёлками.
3. Открутите винты крепления механизма. Аккуратно достаньте блок.
4. Сфотографируйте подключение проводов. Это поможет при обратной сборке.
5. Подключите новый блок в том же порядке: фаза на общий контакт, ноль и земля — на розетку.
6. Закрепите блок и проверьте работу.

Важно: если розетка и выключатель раньше были соединены неправильно (например, без перемычки или без заземления), схему нужно исправить по стандарту.

Типичные ошибки при подключении

• Отсутствие заземления. Розетка без PE повышает риск поражения током.
• Общий ноль для света и розетки. Недопустимо — создаёт перекос фаз.
• Тонкие провода. Для розетки всегда минимум 2,5 мм² меди.
• Перемычки из разных материалов. Соединять алюминий и медь без переходных клемм нельзя.
• Нет зазора между контактами. Перетянутые или плохо зажатые провода могут греться и оплавлять корпус.

Советы по монтажу и эксплуатации

• Все соединения выполняйте через клеммники или гильзы, не скрутками.
• Для удобства маркируйте провода цветной изолентой.
• При монтаже в стену используйте глубокие подрозетники — не менее 60 мм.
• Если блок ставится в деревянной стене, применяйте негорючие подрозетники и кабель с маркировкой нг-LS.
• В санузлах устанавливайте розетки через УЗО — это требование ПУЭ.

Часто задаваемые вопросы

Можно ли подключить тройной выключатель без распредкоробки?

Можно, если питание подаётся одним кабелем, а нули и земля разведены отдельно. Но это менее удобно для обслуживания.

Как подключить от розетки выключатель на свет?

Фазу берут с розетки, а ноль подают напрямую на лампу. Но такой способ допустим только при сечении кабеля не меньше 2,5 мм² и при коротких расстояниях.

Как определить, где общий контакт на выключателе?

Он всегда один и обычно отмечен буквой «L» или стрелкой. Остальные контакты — выходные на лампы.

Можно ли заменить тройной выключатель с розеткой на двойной блок?

Да, но потребуется изменить схему — убрать одну группу света или подключить только две клавиши.

Заключение

Тройной выключатель с розеткой — удобное и компактное решение, которое позволяет управлять сразу несколькими светильниками и подключать бытовые приборы. При правильной схеме и аккуратном монтаже такой блок служит десятки лет, не требует обслуживания и безопасен в эксплуатации. Главное — соблюдать порядок подключения:

• фаза на общий контакт выключателей и розетку,
• ноль и земля — только на розетку,
• отдельные жилы — на осветительные группы.

Работы нужно выполнять при отключённом питании и с проверкой индикатором. Если есть сомнения в своих силах — лучше доверить установку электрику.
