Цвета проводов в электрике

В современной бытовой проводке защитный проводник PE обычно имеет зелёно-жёлтую изоляцию, нейтраль N — голубую, а фазные жилы — другие цвета, часто коричневый, чёрный и серый. Но цвет является маркировкой, а не доказательством назначения: в старой или переделанной сети фазой может оказаться жила любого цвета.

Перед подключением линию обесточивают, исключают повторное включение и проверяют отсутствие напряжения исправным прибором. Если схема неизвестна, одной индикаторной отвёртки и цвета изоляции недостаточно — проводники прослеживает и измеряет электрик.

Зелёно-жёлтую жилу нельзя использовать как фазу или рабочий ноль. Если кабель не содержит подходящего числа проводников, его заменяют, а не переименовывают защитную жилу изолентой.

Что означают L, N и PE

• L — фазный проводник, находящийся под рабочим напряжением относительно нейтрали и земли.
• N — нейтральный рабочий проводник, который участвует в нормальной работе цепи.
• PE — защитный проводник, соединяющий открытые проводящие части с системой защитного заземления.
• PEN — совмещённый защитный и нейтральный проводник в определённых системах; его устройство и разделение требуют проектного решения.

N и PE выполняют разные функции. Самодельная перемычка между ними в розетке не создаёт безопасного заземления.

Какого цвета провод заземления

Для защитного проводника используется зелёно-жёлтая комбинация по длине жилы. Этот цвет резервируют для функции PE. В готовом кабеле такая жила должна подключаться к защитным клеммам и не использоваться как рабочая.

• на розетке — к контакту PE;
• в светильнике класса, требующего заземления, — к защитной клемме корпуса;
• в щите — к соответствующей защитной шине по схеме;
• в соединениях — непрерывно, без выключателя и предохранителя в самой жиле PE.

Отсутствие зелёно-жёлтой жилы не доказывает отсутствие опасного потенциала на других проводах. Старую систему оценивают по фактической схеме.

Какого цвета ноль

Нейтраль N обычно маркируют голубым цветом. В многожильном кабеле голубую жилу используют для нейтрали, если она предусмотрена схемой. На концах проводника маркировка должна оставаться различимой после монтажа.

Нейтраль нельзя считать безопасной для прикосновения. При обрыве, ошибке подключения или работе в многопроводной системе на ней может появиться опасное напряжение.

Какого цвета фаза

Для фаз используют цвета, не зарезервированные за PE и N. В новых кабелях часто встречаются коричневый, чёрный и серый. В однофазной линии фазой может быть коричневая жила, в трёхфазной эти цвета помогают различать L1, L2 и L3.

Красный, белый и другие цвета встречаются в старой проводке, цепях управления и продукции разных периодов. Нельзя определять фазу только по привычному цвету.

Цвета в однофазной проводке

Типичная однофазная линия с защитой содержит три проводника:

• фазный L — обычно коричневый или другой разрешённый фазный цвет;
• нейтраль N — голубая;
• защитный PE — зелёно-жёлтая.

Для выключателя освещения обычно разрывают фазу, а не нейтраль. Возвратная жила от выключателя к светильнику является фазной и должна быть промаркирована соответствующим образом, даже если в кабеле её заводской цвет неочевиден.

Цвета в трёхфазной сети

В трёхфазном кабеле могут быть три фазные жилы, нейтраль и защитный проводник. Коричневый, чёрный и серый часто применяют для различения фаз, голубой — для N, зелёно-жёлтый — для PE.

• порядок фаз нельзя подтверждать только цветом;
• вращение двигателя проверяют предусмотренным прибором и методом;
• нейтраль не всегда допускается уменьшать или отключать отдельно;
• перекос и обрыв нейтрали способны повредить однофазные нагрузки;
• изменение фазировки фиксируют на схеме и маркировке.

Старая проводка: почему цветам нельзя доверять

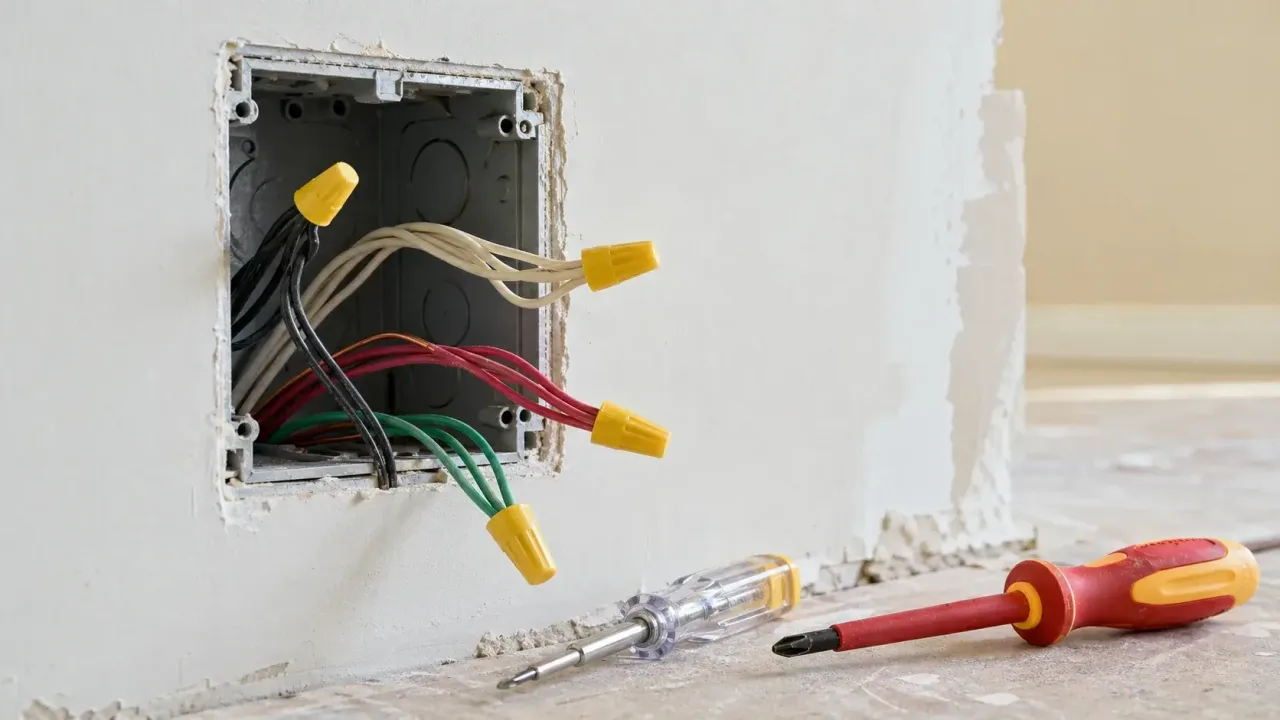

В старых домах встречаются двухжильные алюминиевые линии, повторно использованные кабели и соединения после нескольких ремонтов. Жила могла быть подключена не по исходному назначению, а изолента — отпасть или изменить цвет.

1. Не касайтесь проводников и не разбирайте соединение под напряжением.
2. Отключите соответствующую линию и исключите случайное включение.
3. Проверьте прибор на известном источнике.
4. Подтвердите отсутствие напряжения на всех проводниках.
5. Проследите концы по схеме и доступным коробкам.
6. Промаркируйте подтверждённое назначение с двух сторон.

Если в коробке несколько линий или питание может приходить с другой стороны, работу останавливают до профессиональной идентификации.

Можно ли перемаркировать жилу изолентой

Допустимость перемаркировки зависит от функции проводника и требований к кабелю. Защитную зелёно-жёлтую жилу нельзя превращать в фазу. Голубую жилу в некоторых конкретных кабельных соединениях без нейтрали могут маркировать на концах как фазную только при соблюдении правил проекта, но это не универсальное разрешение для бытовой импровизации.

Надёжнее выбрать кабель с нужным числом жил и заводскими цветами. Маркер должен быть стойким, видимым в каждой доступной точке и отражённым на схеме.

Цвета проводов постоянного тока

В низковольтной электронике красный часто означает плюс, чёрный — минус или общий провод. Но в автомобиле, солнечной системе, блоке питания и промышленной автоматике могут действовать собственные стандарты и схемы.

• сверяйте обозначения +, −, GND и маркировку разъёма;
• проверяйте полярность мультиметром на безопасном диапазоне;
• не переносите автомобильную расцветку в сетевую проводку;
• не считайте чёрный провод автоматически безопасным.

Как проверить назначение проводов

Цвет помогает читать уже правильно собранную схему, но назначение подтверждают документацией и измерениями. Для электросети используют приборы подходящей категории и процедуру безопасного отключения.

• схема щита и подписи автоматов;
• маркировка кабеля и обоих концов жил;
• визуальное прослеживание доступного участка;
• проверка отсутствия напряжения;
• прозвонка только обесточенной и отсоединённой цепи;
• электрические испытания защитного проводника специалистом.

Почему индикаторная отвёртка не решает задачу

Однополюсный индикатор может реагировать на наведённый потенциал, зависит от контакта пользователя и не проверяет целостность PE. Он не определяет полностью схему кабеля и не является достатственным средством подтверждения безопасного отключения.

Для профессиональной проверки используют подходящий двухполюсный указатель или измерительный прибор и проверяют его исправность до и после теста.

Ошибки при подключении по цветам

• подключить зелёно-жёлтую жилу как фазу;
• объединить N и PE перемычкой в розетке;
• разрывать только нейтраль выключателем света;
• смешать проводники разных линий в одной коробке;
• довериться цвету старой изоляции без измерения;
• не промаркировать возвратную фазу;
• считать голубую нейтраль безопасной при включённой сети;
• использовать скрутку и скрыть её без доступного соединения.

Что проверить после монтажа

1. Сверьте подключения с актуальной схемой.
2. Убедитесь, что PE нигде не используется как рабочая жила.
3. Проверьте маркировку на обоих концах.
4. Осмотрите клеммы: медь не должна выступать наружу.
5. Проверьте механическую фиксацию кабеля.
6. До ввода линии выполните предусмотренные электрические испытания.

Итог

Зелёно-жёлтый цвет предназначен для защитного PE, голубой — для нейтрали N, а коричневый, чёрный и серый часто используются для фаз. Но реальное назначение подтверждают схемой и измерением. Особенно в старой проводке нельзя подключать жилы только по цвету или делать перемычку между нулём и землёй.
