Разметка раковины в ванной: тумба, крепления и выводы

Разметку раковины начинают не с отверстий в плитке, а с итоговой отметки верхнего борта. Затем на полу собирают фактические размеры тумбы, столешницы, чаши, креплений, сифона и смесителя. Только после примерки комплект переносят на стену: отмечают ось, верх раковины, точки крепежа и положение выводов. Такой порядок особенно важен для накладной чаши, где высота тумбы и высота самой раковины складываются.

Ориентир из норм или каталога — стартовая отметка, а не готовая схема сверления. У конкретной модели свои монтажные отверстия, толщина борта, глубина чаши и допустимый крепёж. Вывод канализации нужно связать с реальным сифоном и ящиками, а водорозетки — со шлангами и сервисным доступом.

Сначала соберите размеры изделия, затем сделайте примерку на стене и только после этого сверлите. Перенести карандашную линию проще, чем отверстия в керамограните и скрытые трубы.

Чем эта инструкция отличается от статьи о стандарте высоты

На сайте есть отдельный подробный материал про стандарт и удобную высоту раковины от пола. Там разобраны нормативные ориентиры, рост пользователей и выбор комфортной отметки.

Здесь задача практическая: как перенести уже выбранную высоту на реальный комплект и не получить одну из типичных ошибок:

• накладная чаша подняла борт выше расчёта;
• верх тумбы совпал с желаемой высотой борта, хотя сверху ещё стоит раковина;
• канализационный выпуск попал в ящик;
• шпильки оказались в шве или пустоте стены;
• смеситель не достаёт до чаши;
• сифон нельзя снять без демонтажа мебели;
• розетка или выключатель оказались слишком близко к воде.

Если высота ещё не выбрана, сначала решите эргономическую задачу в соседней статье, а затем возвращайтесь к разметке.

Что говорят действующие документы

По состоянию на 2 сентября 2026 года в СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» таблица 3 указывает высоту до верха борта: для умывальников в жилых, общественных и производственных зданиях — 800 мм, для раковин и моек — 850 мм. Термины документа нужно соотнести с фактическим типом прибора и проектом.

Это не означает, что любую домашнюю чашу следует без примерки закрепить ровно на одной цифре. Важны:

• назначение помещения;
• вид сантехнического прибора;
• проектная документация;
• инструкция производителя;
• состав комплекта;
• потребности постоянных пользователей.

Для доступной среды действует отдельный СП 59.13330.2020 с требованиями к высоте и свободному пространству для пользователя кресла-коляски. Обычная тумба с ящиками под раковиной таким требованиям часто не соответствует даже при подходящей отметке борта.

Изменение №3 к СП 73 утверждено в 2026 году, однако положения, для которых назначена дата введения 1 марта 2027 года, на дату проверки статьи ещё не действуют. При ремонте общественного объекта редакцию норм сверяют на день проектирования и приёмки.

От какой точки измерять высоту

Основная отметка — расстояние от чистого пола до верхнего края борта раковины. Чистый пол означает готовое покрытие: плитку, керамогранит или другой финиш, а не бетонную плиту и не черновую стяжку.

Если разметка выполняется до отделки, к каждой отметке нужно привязать толщину будущих слоёв:

1. выравнивающая стяжка;
2. гидроизоляция;
3. плиточный клей;
4. напольная плитка;
5. возможный подиум или электрический тёплый пол по проекту.

Ошибка в уровне чистого пола переносится на раковину, ванну, выводы и зеркало. Сделайте на стене постоянную реперную линию и подпишите, от какого уровня она отложена.

Не измеряйте «высоту раковины» до центра крепления, нижнего края чаши или верха тумбы, если обсуждается именно борт. Эти точки понадобятся позже, но они зависят от модели.

Из чего складывается итоговая отметка

Для любого варианта приоритет имеет монтажная схема производителя. Не переносите расстояние между отверстиями с похожей модели: несколько миллиметров могут привести крепёж к краю плитки или не дать чаше сесть на шпильки.

Как проверить удобство до покупки и сверления

Удобную отметку проверяют физической примеркой. Сделайте временную горизонтальную полку из ровной доски или картона на предполагаемой высоте борта. Пользователь должен имитировать умывание, а не просто приложить ладонь.

Проверьте:

• приходится ли заметно сгибать спину;
• поднимаются ли плечи;
• удобно ли поднести лицо к струе;
• не стекает ли вода с локтей на пол при обычном положении рук;
• сможет ли ребёнок пользоваться устойчивой подставкой под присмотром;
• хватает ли места коленям и стопам;
• не мешает ли открытая дверь или полотенцесушитель.

Если взрослые сильно различаются по росту, ищут компромисс для постоянных пользователей. Опускать общую раковину до детской высоты на многие годы обычно менее удобно, чем использовать устойчивую подставку. Для отдельного детского или доступного санузла решение проектируют под конкретного пользователя.

Обмер комплекта до монтажа

Не доверяйте только габаритам из карточки магазина. После доставки распакуйте изделие и сверьте его с чертежом.

Запишите:

1. Общую высоту чаши от опорной плоскости до борта.
2. Толщину столешницы.
3. Высоту тумбы с ножками в рабочем положении.
4. Расстояние от борта до крепёжных отверстий.
5. Центр выпуска относительно задней стенки.
6. Диаметр выпуска и тип донного клапана.
7. Габариты сифона в собранном виде.
8. Ход выдвижных ящиков и вырезы под коммуникации.
9. Положение смесителя и необходимый вылет излива.
10. Допустимые зоны крепления тумбы к стене.

Соберите сифон и донный клапан без герметика для контрольного обмера. Если комплектный выпуск не подходит чаше или переливу, это лучше обнаружить до установки мебели. В выборе механизма поможет статья про донный клапан для раковины.

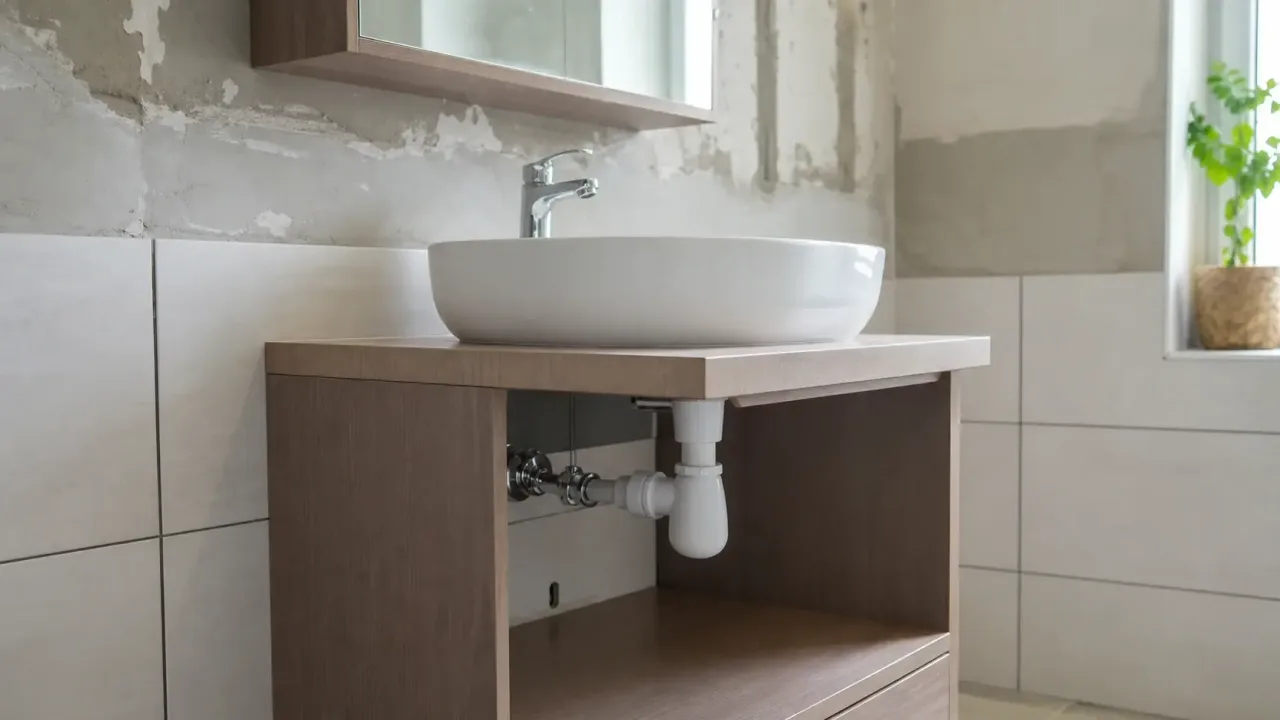

Как рассчитать накладную раковину

Для накладной чаши целевая высота борта равна сумме высоты тумбы, толщины столешницы и высоты чаши над столешницей. Если чаша частично утоплена, используют фактическую выступающую часть, а не полный габарит изделия.

Порядок расчёта:

1. Выберите целевую отметку борта.
2. Измерьте реальную высоту чаши над плоскостью столешницы.
3. Вычтите её и толщину столешницы.
4. Получите требуемую высоту корпуса с ножками или подвеса.
5. Проверьте, существует ли тумба такой высоты и остаётся ли место для сифона.
6. Сделайте макет и повторите примерку.

Не подпиливайте готовую мебель до проверки конструкции. Нижняя панель, крепления и влагозащитная кромка могут быть частью жёсткости. Переделка иногда отменяет гарантию.

Высокая накладная чаша требует проверить смеситель. Низкий излив может не пройти над бортом, а слишком высокий и короткий даст брызги. Струя должна попадать в рабочую часть чаши, а ручка — свободно двигаться у стены.

Разметка центральной оси

Отметьте ось раковины относительно помещения, тумбы и зеркала. Она не обязана совпадать с серединой стены, если рядом ванна, дверь или мебель. Важно, чтобы композиция и коммуникации работали вместе.

Алгоритм:

1. Отложите границы тумбы или чаши на полу малярной лентой.
2. Проверьте открывание двери, ящиков и корзины для белья.
3. Перенесите центральную ось отвесом или лазерным уровнем.
4. Отметьте линию верхнего борта.
5. По чертежу или шаблону найдите крепёжные точки.
6. Отметьте границы зеркала и смесителя.
7. Проверьте симметрию относительно плиточных швов только после функциональной разметки.

Красивое совпадение оси со швом не должно заставлять смещать чашу так, что дверца упирается в ванну. Функция важнее нескольких миллиметров декоративной симметрии.

Примерка на стене

Используйте картонный шаблон в натуральную величину. Отметьте на нём борт, нижнюю точку, выпуск, крепления и контур тумбы. Приклейте шаблон малярной лентой и посмотрите из дверного проёма.

Попросите каждого постоянного пользователя подойти к макету. Проверьте:

• высоту борта;
• глубину чаши относительно прохода;
• доступ к смесителю;
• место для локтей;
• положение зеркала;
• высоту светильника;
• открывание мебели;
• возможность снять сифон.

Если комплект ещё не куплен, шаблон делают по официальному монтажному чертежу. Перед сверлением всё равно повторяют обмер реального изделия: производство имеет допуски, а карточка магазина иногда содержит общий рисунок серии.

Как проверить стену до сверления

Крепёж выбирают по массе полностью собранного и заполненного водой изделия, материалу стены и инструкции производителя. Плитка не является несущим основанием — нагрузку воспринимает стена или предусмотренная закладная.

Нужно установить:

• бетон, полнотелый кирпич, пустотелый блок или каркас находится за отделкой;
• есть ли закладная для подвесной тумбы;
• где проходят трубы и электрический кабель;
• допустим ли выбранный анкер для основания;
• хватает ли глубины без выхода в соседнее помещение;
• не попадает ли отверстие к краю плитки или в пустоту.

Гипсокартон без рассчитанной закладной не должен нести тяжёлую подвесную раковину только на обычных дюбелях. Нагрузка включает чашу, мебель, воду, предметы и случайное опирание человека. Если схема стены неизвестна, вскрывают контрольный участок до отделки или приглашают специалиста.

Перед сверлением используйте детектор скрытых коммуникаций, но не считайте его абсолютной гарантией. Сверьте трассы по фотографиям монтажа и исполнительной схеме.

Как перенести крепёжные отверстия

Монтажный шаблон прикладывают по выбранной линии борта и центральной оси. Если шаблона нет, размеры снимают с обратной стороны изделия от одной понятной базы.

Контроль:

1. Межцентровое расстояние измерено дважды.
2. Вертикальное расстояние от борта до отверстий учтено правильно.
3. Уровень борта не перепутан с верхом тумбы.
4. Точки не попадают на скрытые трубы.
5. Для плитки выбран способ сверления без ударного режима на первом этапе.
6. Диаметр отверстия соответствует анкеру.
7. Глубина отмечена ограничителем.

Керамогранит проходит специальное сверло или коронка по инструкции инструмента. Удар включают только после прохождения облицовки и если это допускает основание. Защитите глаза и уберите из зоны хрупкую чашу.

На какой высоте делать выводы воды

Универсальной высоты водорозеток под любую раковину нет. Их располагают внутри доступной зоны тумбы так, чтобы гибкие подводки не натягивались, не перегибались и не пересекались с ящиками и сифоном.

Привязку выполняют к:

• центру чаши;
• положению смесителя;
• длине разрешённых подводок;
• задней стенке и ящикам тумбы;
• месту запорных кранов;
• возможности перекрыть воду рукой;
• монтажному чертежу изделия.

Краны нельзя прятать за несъёмным ящиком или ставить там, где ключом невозможно подтянуть соединение. Подводка не должна касаться острого края мебели.

Сначала нарисуйте на стене габарит сифона, затем расположите горячую и холодную воду по обе стороны с сервисным зазором. Как правило, направление горячей и холодной воды принимают по проекту и маркировке смесителя; импровизированная перестановка усложняет обслуживание.

На какой высоте делать канализационный выпуск

Высота выпуска определяется конструкцией раковины, донного клапана, сифона и тумбы. Задача — собрать слив без контруклона, чрезмерного числа переходников и конфликта с мебелью.

До прокладки:

1. Соберите фактический донный клапан и сифон.
2. Поставьте чашу на расчётную отметку.
3. Измерьте ось выхода сифона.
4. Наложите контур ящиков и полок.
5. Проверьте необходимый уклон горизонтального участка по проекту канализации.
6. Оставьте доступ к гайкам и гидрозатвору.
7. Учтите толщину плитки и штукатурки на стене.

Слишком высокий выпуск не позволяет сифону нормально опуститься и создаёт контруклон. Слишком низкий заставляет наращивать лишний вертикальный участок и может попасть за нижнюю полку. Исправлять расположение удобнее до плитки.

Не замуровывайте разъёмные соединения сифона. Они должны оставаться доступными для очистки и замены.

Подвесная тумба: зазор и нагрузка

У подвесной мебели сначала выбирают высоту борта, а зазор от пола получается как следствие высоты корпуса. Не начинайте с желания оставить «красивые 25 сантиметров», если в результате раковина поднимается слишком высоко.

Проверьте:

• робот-пылесос или швабра проходят под корпусом;
• нижний ящик не сталкивается с сифоном;
• монтажная планка попадает в несущую зону;
• производитель разрешает данное основание;
• тумба дополнительно фиксируется от опрокидывания;
• вода с пола не попадает на необработанную нижнюю кромку;
• за мебелью остаётся вентиляционный и сервисный доступ.

Неровная стена может скручивать корпус при затяжке. Используйте предусмотренные регулировки, а не притягивайте мебель силой до исчезновения зазора.

Раковина на пьедестале

Пьедестал скрывает сифон и поддерживает внешний вид, но не всегда является единственной несущей опорой. Чаша обычно требует стенового крепления по инструкции.

Перед разметкой:

1. Поставьте пьедестал на чистовой или имитированный чистовой пол.
2. Установите чашу без нагрузки.
3. Проверьте, совпадает ли высота с выбранной отметкой.
4. Отметьте стеновые отверстия.
5. Убедитесь, что выпуск и краны скрываются внутри пьедестала.
6. Проверьте возможность собрать и затянуть сифон.

Подрезать керамический пьедестал ради высоты рискованно. Если комплект не совпадает с проектной отметкой, выбирают другую модель или корректируют решение до отделки.

Смеситель на стене или столешнице

Для настенного смесителя важны не только высота, но и вылет излива. Струя должна попадать в рабочую часть чаши, не бить в бортик или донный клапан. При накладной раковине проверьте максимальный уровень воды и наличие перелива.

Сделайте боковой чертёж:

• стена;
• край чаши;
• центр излива;
• траектория струи;
• рабочее положение ручки;
• зеркало и полка.

Смеситель на столешнице требует отверстия нужного диаметра и свободной зоны снизу для крепёжной гайки. Не ставьте его там, где гайка попадёт на боковину тумбы.

Как установить и проверить герметичность

После закрепления чаши не спешите закрывать тумбу и наносить герметик на все соединения. Сначала соберите систему и проведите испытание.

Порядок:

1. Закрепите раковину и мебель по инструкции.
2. Установите смеситель и донный клапан.
3. Соберите сифон без перекоса прокладок.
4. Подключите воду, удерживая ответную часть соединения подходящим ключом.
5. Медленно откройте запорные краны.
6. Вытрите все соединения насухо.
7. Наполните чашу и проверьте донный клапан и перелив.
8. Выпустите полный объём воды и осмотрите сифон под нагрузкой.
9. Проведите сухой салфеткой вокруг каждой гайки.
10. Повторите проверку через несколько часов и на следующий день.

Не перетягивайте пластиковые гайки: деформированная прокладка течёт сильнее. Герметик не заменяет правильно собранное разъёмное соединение, если инструкция не требует его применения.

Контроль уровня и стока воды

Раковина должна быть установлена по уровню в соответствии с конструкцией. Нельзя специально наклонять чашу к сливу, если производитель этого не предусматривает: геометрия дна уже формирует сток.

После монтажа проверьте:

• вода не остаётся большим слоем вдали от выпуска;
• борт визуально горизонтален относительно мебели и плитки;
• чаша не качается;
• тумба не скручена;
• ящики открываются без трения;
• сифон не касается движущихся деталей;
• подводки не натянуты;
• герметик у стены имеет непрерывный шов там, где он предусмотрен.

Небольшая геометрическая неровность самой керамики возможна, поэтому уровень прикладывают к рабочим базам, указанным производителем, а не к случайной декоративной поверхности.

Розетки и электричество рядом с раковиной

Расположение розеток в ванной выбирают по требованиям электробезопасности, зонам помещения, защите линии и проекту, а не только по удобству фена. Подробно общие принципы разобраны в статье о высоте розеток и выключателей.

Перед разметкой сантехники убедитесь, что:

• электрик знает окончательный контур чаши и смесителя;
• розетка не окажется за тумбой или зеркалом;
• соблюдены зоны ванной по действующей редакции правил;
• линия защищена автоматикой и УЗО по проекту;
• степень защиты оборудования подходит месту;
• мокрый шнур не будет лежать в чаше;
• доступ к розетке не требует тянуться через воду.

Если кабель проходит в зоне будущего анкера, крепёж смещают только после пересчёта всей схемы. Сверлить «чуть в сторону» наугад нельзя.

Гидроизоляция и примыкание к стене

Подвесная тумба и раковина не заменяют гидроизоляцию основания. Все проходы труб через стену выполняют по системе выбранной гидроизоляции, не оставляя открытый край материала.

До монтажа проверьте:

• завершена ли гидроизоляция ванной;
• герметизированы ли проходы труб;
• высохли ли клеевые и затирочные составы;
• ровная ли зона примыкания борта;
• допускает ли производитель санитарный герметик по данному материалу;
• может ли вода стекать за тумбу.

Силиконовый шов выполняют на чистой сухой поверхности. Он не должен скрывать шатающееся крепление или большую кривизну стены.

Доступная ванная

Для пользователя кресла-коляски важна не только верхняя отметка раковины. Нужны пространство для подъезда и коленей, доступный смеситель, безопасный сифон, боковые расстояния и манёвренная зона. Обычная тумба перекрывает подъезд.

В общественном или специально адаптируемом помещении решение принимают по СП 59.13330.2020, заданию на проектирование и потребностям конкретного пользователя. Не снижайте стандартную тумбу и не называйте это доступной средой без проверки всех требований.

Для домашней адаптации полезна очная примерка с пользователем и специалистом по доступности. Высота, глубина, поручни и защита от горячих труб работают как единая система.

Типичные ошибки разметки

Акт самопроверки перед сверлением

Остановитесь и пройдите список вслух:

1. Известна выбранная отметка верхнего борта от чистого пола.
2. Реальные размеры чаши, тумбы и столешницы измерены.
3. Накладная часть чаши учтена.
4. Монтажный шаблон относится именно к этой модели.
5. Центральная ось проверена с дверью и соседней сантехникой.
6. Материал стены и допустимый крепёж известны.
7. Трубы и кабели не проходят через точки сверления.
8. Сифон, ящики и выпуск не конфликтуют.
9. Запорные краны доступны рукой.
10. Смеситель достаёт до рабочей части чаши.
11. Розетки размещены по проекту электрики.
12. Все постоянные пользователи проверили макет.

После сверления и монтажа повторите проверку уже с водой: уровень, устойчивость, полный слив, перелив, сухая салфетка на соединениях и доступ к обслуживанию. Хорошая разметка видна не по идеально круглому отверстию, а по тому, что вся система собирается без подпиливания мебели, натянутых шлангов и скрытых протечек.
