Высота установки смесителя над ванной от пола

Что говорит нормативный ориентир

СП 73.13330.2016 для смесителей ванн указывает высоту 800 мм от уровня чистого пола. В том же документе для ванны приведена типовая высота борта 600 мм. Отсюда и привычная монтажная схема: ось смесителя примерно на 200 мм выше борта.

«Для смесителей для ванн — 800 мм».

Это не означает, что любой смеситель в любой ванной нужно бездумно ставить на одной отметке. Отдельно стоящая чаша, высокий подиум, общий смеситель для ванны и раковины, каскадный излив или готовая душевая система требуют своей привязки. Техническая карта изделия и проект имеют приоритет над усреднённой картинкой из интернета.

От какой точки измерять высоту

Высоту настенного смесителя измеряют:

• снизу — от окончательной поверхности чистого пола;
• сверху — до горизонтальной оси выводов горячей и холодной воды;
• по вертикали, а не по наклонной стене;
• после учёта стяжки, клея и напольной плитки.

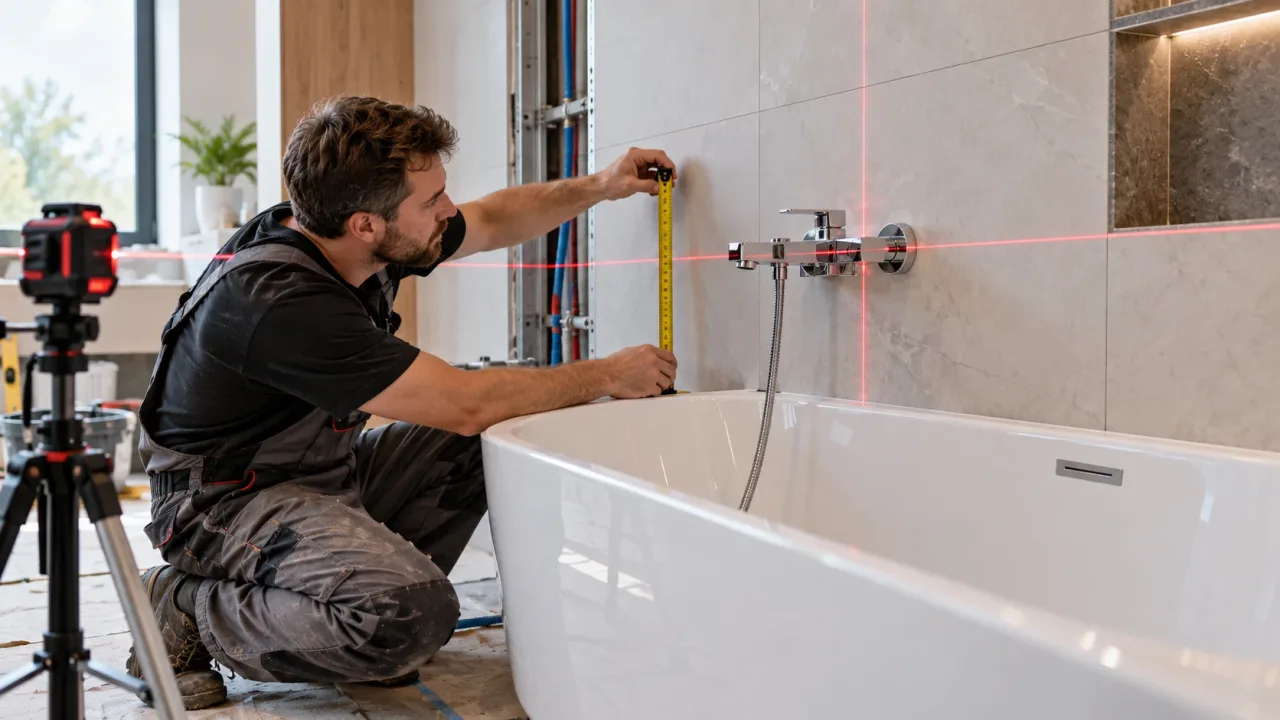

Для расстояния над ванной измеряют от верхней плоскости фактически установленного борта до оси смесителя. Не путайте ось водорозеток с нижней гранью корпуса или носиком излива.

Если монтаж выполняется до чистовой отделки, на стене фиксируют две отметки: проектный уровень чистого пола и уровень борта ванны. Их нельзя восстанавливать «на глаз» после штробления.

Какие исходные данные нужны

До разводки труб соберите размеры:

1. высота чистого пола с учётом всех будущих слоёв;
2. высота борта установленной ванны;
3. толщина плиточного клея и облицовки стены;
4. межосевое расстояние смесителя и диапазон эксцентриков;
5. длина и высота излива;
6. положение перелива, борта и внутренней кромки чаши;
7. наличие душевой стойки, верхнего душа и полок;
8. рост и подвижность пользователей;
9. способ обслуживания соединений;
10. требования инструкции конкретной модели.

У большинства настенных двухвентильных и однорычажных смесителей распространено межосевое расстояние 150 мм, но его обязательно проверяют по паспорту. Эксцентрики компенсируют лишь небольшой разброс и не исправят сильно смещённые или непараллельные выводы.

Как рассчитать отметку на объекте

Простой порядок расчёта:

Высота оси от чистого пола = высота борта от чистого пола + выбранное расстояние над бортом.

Если борт после установки находится на отметке 610 мм, а ось решено расположить на 200 мм выше, получается 810 мм от чистого пола. Это близко к нормативному ориентиру 800 мм и удобно для большинства типовых настенных моделей.

Но проверять нужно не только число. Излив должен заходить внутрь чаши настолько, чтобы струя не попадала на борт и не стекала к стене. При этом корпус не должен мешать пользоваться переключателем и чистить соединение.

Диапазон 150–250 мм над бортом — практический ориентир, а не универсальная нормативная обязанность. Для короткого излива высоту иногда уменьшают, чтобы сократить разбрызгивание; для корпуса с нижним подключением душевого шланга проверяют свободный изгиб шланга.

Практический пример с черновым полом

На объекте от черновой плиты до чистого пола запланировано 70 мм: утепляющий слой, стяжка, клей и плитка. Установщик хочет получить ось смесителя 800 мм от готового пола. Значит, от черновой плиты отметка составит:

800 + 70 = 870 мм.

После установки ванны её борт оказался на высоте 605 мм. Расстояние от борта до оси — 195 мм. Затем проверяют шаблоном длину излива: струя попадает внутрь чаши, а не на горизонтальную полку. Только после этой проверки водорозетки окончательно фиксируют.

Если перепутать знаки и отмерить 800 мм прямо от черновой плиты, после подъёма пола реальная высота станет 730 мм. Смеситель окажется всего в 125 мм над бортом и может быть неудобен для монтажа и уборки.

Как учесть отделку стены

Водорозетки должны быть выставлены не только по высоте, но и по глубине. Учитывают штукатурку, гидроизоляцию, клей и плитку. Слишком глубоко утопленные выводы потребуют нестандартных удлинителей, слишком выступающие не позволят декоративным чашкам прилечь к стене.

Перед плиткой проверьте:

• горизонтальность пары выводов;
• межосевое расстояние;
• перпендикулярность осей к плоскости будущей стены;
• глубину с учётом облицовки;
• жёсткое крепление водорозеток;
• отсутствие протечки при опрессовке;
• расположение горячей и холодной воды по принятой схеме.

Не оставляйте водорозетки держаться только на трубах. При затяжке эксцентриков слабый узел смещается внутри стены.

Высота смесителя с тропическим душем

Для душевой системы недостаточно выбрать только отметку корпуса. Нужно собрать вертикальную геометрию:

1. ось смесителя;
2. длина регулируемой штанги;
3. нижнее и верхнее положение держателя ручного душа;
4. высота верхней лейки;
5. расстояние до потолка;
6. рост самого высокого пользователя.

Сначала откройте монтажный чертёж системы. У некоторых стоек небольшой диапазон регулировки; если поставить смеситель высоко, верхний душ упрётся в потолок. Если низко — лейка окажется неудобной.

Общий смеситель для ванны и умывальника

Длинный поворотный излив должен уверенно перекрывать обе чаши. Проверяют не только высоту, но и расстояние по горизонтали, радиус поворота и отсутствие удара носика о край раковины. Современная планировка чаще использует отдельные приборы: это снижает требования к длинному изливу и улучшает эргономику.

Если общий смеситель сохраняют, сделайте картонный шаблон траектории излива. Он покажет, попадает ли струя в обе чаши и не мешает ли корпус пользоваться умывальником.

Порядок разметки и монтажа

1. Нанесите линию чистого пола.
2. Отметьте реальную высоту борта ванны.
3. Проверьте размеры смесителя по чертежу производителя.
4. Выберите ось и проведите горизонтальную линию.
5. Отметьте центры водорозеток с заданным межосевым расстоянием.
6. Соберите временный шаблон с изливом и проверьте попадание струи.
7. Зафиксируйте монтажную планку или водорозетки.
8. Выполните опрессовку до закрытия штроб.
9. После облицовки установите эксцентрики и корпус без перекоса.
10. Проверьте горячую/холодную воду, переключатель и все соединения.

Для скрытого монтажа следуйте монтажному боксу производителя. Там отметка корпуса может определяться не осью наружного смесителя, а шаблоном встроенной части.

Как проверить результат

Правильно установленный смеситель:

• расположен горизонтально;
• не качается при переключении;
• декоративные чашки прилегают к плитке;
• излив направляет воду внутрь чаши без удара в борт;
• душевой шланг не заламывается;
• органы управления доступны мокрой рукой;
• соединения остаются сухими под рабочим давлением;
• ванна и экран не перекрывают обслуживание.

После первого пуска вытрите узлы насухо и проведите сухой салфеткой по соединениям. Повторите проверку через несколько циклов горячей и холодной воды.

Частые ошибки

• измерять от чернового, а не чистого пола;
• не учитывать высоту ножек, каркаса и борта ванны;
• ориентироваться на корпус вместо оси выводов;
• закладывать 150 мм между наружными краями, а не осями;
• не проверить длину излива;
• ставить водорозетки без жёсткой монтажной планки;
• закрывать штробы до опрессовки;
• выбирать высоту стойки без учёта потолка;
• чрезмерно компенсировать ошибку эксцентриками;
• выполнять скрытые соединения без доступа вопреки проекту системы.

Если требуется перенос стояков, скрытая система, пайка или прессование труб, вмешательство в общедомовое водоснабжение либо монтаж для человека с ограниченной подвижностью, привлеките проектировщика или сантехника. Удобная высота начинается с ориентира 800 мм, но заканчивается проверкой конкретной ванны, смесителя и пользователя.
