Заземление в частном доме: схема и проверка контура

Заземление в частном доме нельзя свести к трём уголкам в земле. Рабочая защита включает заземляющее устройство, защитные проводники PE, главную заземляющую шину, уравнивание потенциалов, аппараты автоматического отключения и правильно выбранную систему сети. Контур проектируют под грунт и схему электроснабжения, а после монтажа проверяют специальными измерениями.

Самая опасная ошибка — заранее выбрать TT или TN-C-S по совету из интернета и самостоятельно поставить перемычки между нулём и землёй. Сначала получают технические условия и определяют состояние питающей линии, затем электрик разрабатывает однолинейную схему. Земляные работы можно выполнить по проекту, но присоединение в щите и приёмочные измерения должны выполнять специалисты.

Контур считается рабочим не по форме и числу штырей, а по результату измерений. Красивый треугольник в сухом песке может оказаться хуже одного правильно рассчитанного глубинного электрода, а обычный мультиметр этого не покажет.

Актуальность: материал проверен 7 сентября 2026 года по требованиям главы 1.7 ПУЭ, действующим стандартам серии ГОСТ Р 50571 и правилам эксплуатации электроустановок, утверждённым приказом Минэнерго № 811. Конкретное решение подтверждают проектом, техническими условиями и протоколом электроизмерений.

Из чего состоит защитное заземление дома

Наружный заземлитель — только одна часть системы. Если защитный проводник оборван, N и PE неправильно объединены или УЗО не соответствует схеме, дополнительные штыри сами по себе не исправят защиту.

• Заземлитель контактирует с грунтом и отводит ток в землю.
• Заземляющий проводник соединяет наружное устройство с главной заземляющей шиной.
• PE-проводники связывают доступные металлические корпуса оборудования с защитной системой.
• N-проводник служит рабочим нулём и после предусмотренной точки разделения не должен произвольно соединяться с PE.
• Устройства защитного отключения реагируют на дифференциальный ток и дополняют, но не заменяют заземление.
• Автоматические выключатели защищают линии от сверхтока и короткого замыкания.
• Уравнивание потенциалов соединяет предусмотренные проектом проводящие части, снижая опасную разность напряжений.

В проекте эти элементы рассматривают вместе. Например, УЗО может обнаружить утечку и без PE, но при пробое на незаземлённый корпус напряжение способно сохраняться до появления пути тока через человека или другую проводящую часть. Поэтому фраза «есть УЗО — земля не нужна» неверна.

TT или TN-C-S: сначала выясните систему сети

Для индивидуальных домов чаще обсуждают TT и TN-C-S. Они различаются не видом контура, а способом связи открытых проводящих частей дома с нейтралью источника и требованиями к защитному отключению.

ПУЭ допускает TT в условиях, когда электробезопасность в системе TN нельзя обеспечить. Для TT применяется условие, связывающее суммарное сопротивление заземлителя и проводника с током срабатывания защиты. Это не означает, что достаточно взять номинал УЗО и получить «разрешённое» сопротивление: учитывают каскад аппаратов, время отключения, сезонное состояние грунта и проверяемость системы.

TN-C-S нельзя устраивать простой перемычкой в любом щите. Важны сечение, механическая защита и непрерывность PEN до точки разделения, повторное заземление на вводе и однократное разделение. После него рабочие токи не должны идти по PE и доступным металлическим частям.

Почему 220 и 380 В не определяют конструкцию контура

Однофазный ввод 220–230 В и трёхфазный 380–400 В меняют устройство распределительного щита и число фазных проводников, но не дают готового ответа о заземлении. Один и тот же участок может требовать разной компоновки электродов из-за грунта, а дома с одинаковой мощностью — разных схем из-за состояния питающей линии.

Перед проектированием собирают исходные данные:

1. технические условия и акт технологического присоединения;
2. тип ввода — воздушный или кабельный;
3. число и назначение проводников до дома;
4. материал, сечение и состояние PEN или PE;
5. выделенную мощность и однофазное либо трёхфазное питание;
6. наличие молниезащиты, генератора, солнечного инвертора и газового оборудования;
7. схему главного щита и групповой защиты;
8. условия для прокладки проводника от контура к шине.

Если обозначения вводных проводников неизвестны, нельзя определять их индикаторной отвёрткой и собирать схему по цветам. Нужны документы и обследование электриком.

Как грунт влияет на контур заземления

Ток растекается через грунт, поэтому результат меняют его состав, влажность, температура и глубина промерзания. Влажная глина обычно проводит лучше сухого песка или скального основания, но оценка «на глаз» не заменяет исходных данных и измерений.

• верхний пересыхающий и промерзающий слой нестабилен по сезонам;
• близко расположенные электроды используют общий объём грунта и не дают пропорционального улучшения;
• коррозия постепенно уменьшает рабочее сечение стали;
• засыпка солью ускоряет разрушение металла и загрязняет грунт;
• подземные кабели, газопровод, водопровод и дренаж ограничивают место работ;
• будущая отмостка, фундамент и земляные работы должны учитываться заранее.

Для нового дома выгодно оценить фундаментный заземлитель до бетонирования. В существующем выбирают выносную, линейную или глубинную компоновку, не повреждая основание и коммуникации.

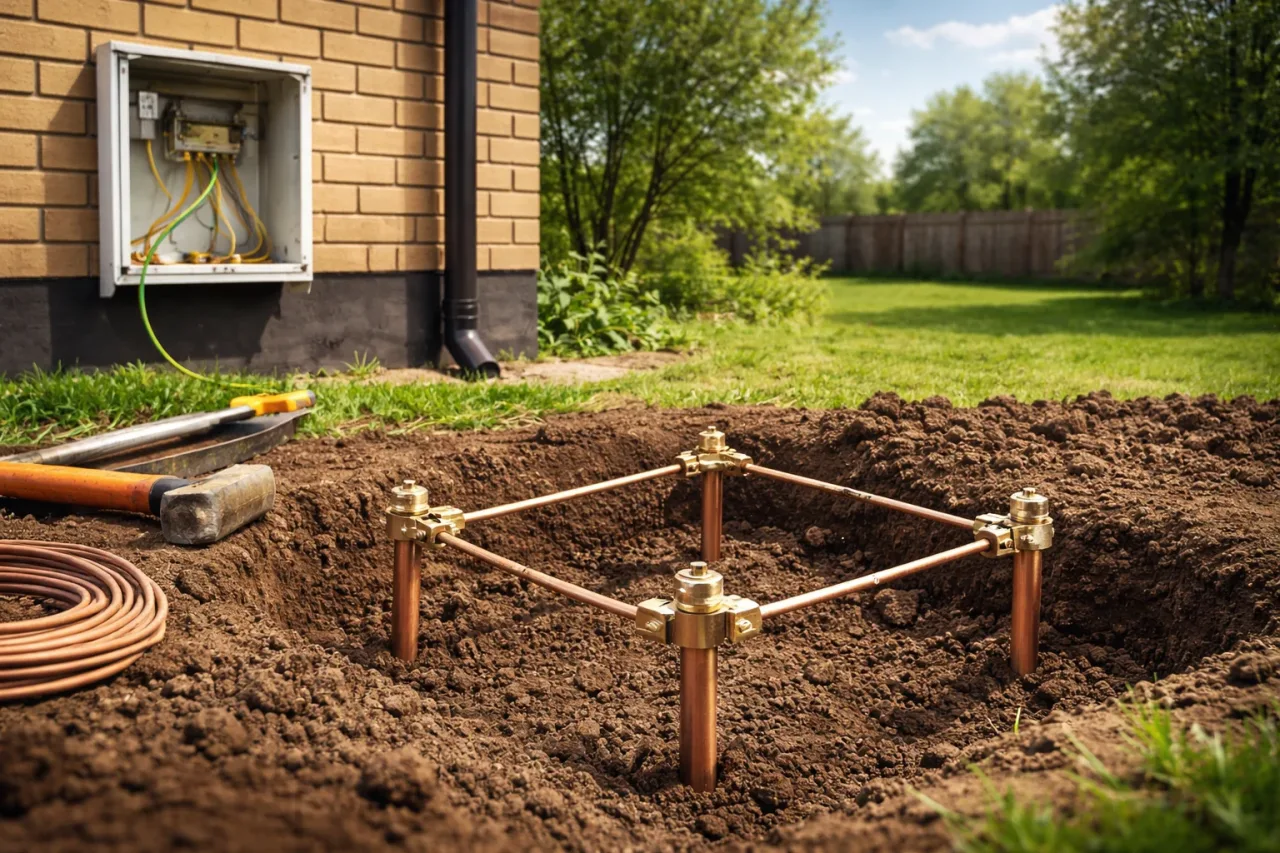

Треугольник, линия или модульные штыри

Три электрода не являются обязательным минимумом или гарантией. Число, длину, шаг и глубину назначают по расчёту и корректируют по измерению. Если первый вариант не обеспечивает результат, добавляют электроды или меняют их глубину и расположение по проекту, а не просто наращивают металл случайно.

Какие материалы подходят для заземлителя

Материал должен выдерживать забивку, токи повреждения и многолетнюю коррозию. Минимальные размеры стальных заземлителей и проводников устанавливают ПУЭ и проект; у заводского комплекта проверяют техническую документацию, покрытие, муфты и способ соединения.

• чёрная сталь с предусмотренным запасом сечения;
• горячеоцинкованные или омеднённые заводские электроды;
• стальная полоса или иной рассчитанный горизонтальный проводник;
• соединители, совместимые с материалами и условиями грунта;
• доступный контрольный узел перехода к проводнику дома.

Окрашивать рабочую поверхность электрода нельзя: покрытие ухудшает контакт с грунтом. Случайную арматуру не выбирают только потому, что она есть на участке. Важны марка стали, профиль, сечение, коррозионная стойкость и предусмотренный способ соединения. Прямой контакт меди с оцинкованной или чёрной сталью во влажной среде может ускорять электрохимическую коррозию, поэтому переход выполняют совместимым узлом.

Порядок устройства контура

Работу начинают не с траншеи, а с проекта и поиска подземных коммуникаций. Ниже — контрольная последовательность, а не универсальная инструкция с готовыми размерами.

1. Получить данные о системе сети и согласовать однолинейную схему.
2. Определить требуемые показатели и методику приёмки.
3. Проверить участок на кабели, трубы, дренаж и конструктивные ограничения.
4. Выбрать материал и компоновку по грунту и доступной площади.
5. Разметить электроды и трассу к дому по проекту.
6. Смонтировать вертикальные и горизонтальные элементы без повреждения защитного слоя.
7. Выполнить соединения предусмотренным способом и защитить доступные переходы от коррозии.
8. Проложить заземляющий проводник к главной шине с защитой от механического повреждения.
9. До окончательной засыпки осмотреть и сфотографировать соединения.
10. Провести измерения, при необходимости скорректировать контур и оформить протокол.

Электроды нельзя размещать там, где человек регулярно стоит босиком, скапливается вода у входа или позже будет выкопан котлован. Проект учитывает напряжение шага и прикосновения, а также связь с молниезащитой.

Подключение к щиту: что нельзя делать самостоятельно

Проводник от контура приходит не «на корпус щита», а в предусмотренный узел главной заземляющей шины. Дальнейшее соединение зависит от системы. Ошибка в этой точке может вынести рабочий ток на защитные проводники или создать опасное напряжение на корпусах при обрыве нейтрали.

• не объединяйте N и PE после точки разделения;
• не подключайте PE через автомат, предохранитель или выключатель;
• не используйте водопровод, газовую трубу или отопление как заземлитель;
• не ставьте перемычку в розетке между нулём и защитным контактом;
• не разделяйте PEN без подтверждения его параметров;
• не выбирайте номиналы УЗО и автоматов отдельно от расчёта линии.

В TT защитное отключение является принципиальной частью системы. В TN-C-S критичны непрерывность PEN до разделения и отсутствие повторных связей N с PE дальше по сети. Сборку вводного щита, проверку цепи PE и настройку каскада защиты поручают квалифицированному электрику.

Как проверяют заземляющее устройство

Измерение сопротивления делают специализированным прибором по подходящей методике, обычно с вспомогательными электродами либо совместимым методом для конкретного объекта. Бытовой мультиметр измеряет совсем другую цепь и не выдаёт достоверное сопротивление растеканию.

При приёмке проверяют не одну цифру:

• непрерывность защитных проводников и уравнивания потенциалов;
• сопротивление заземляющего устройства;
• сопротивление изоляции линий;
• параметры петли и условия автоматического отключения, где применимо;
• срабатывание УЗО измерительным прибором, а не только кнопкой TEST;
• правильность разделения и маркировки шин;
• соответствие фактической схемы проекту.

Кнопка TEST проверяет внутренний механизм УЗО, но не подтверждает контур, PE-цепь или время отключения всей защиты. Итоговый протокол должен содержать прибор, дату поверки, метод, условия и измеренные значения.

Молниезащита и заземление электроснабжения

Молниезащиту нельзя просто присоединить к ближайшему штырю без проекта. Нужно согласовать взаимное расположение заземлителей, уравнивание потенциалов, токоотводы и устройства защиты от импульсных перенапряжений. Иначе разряд способен создать опасную разность потенциалов внутри дома.

Если на крыше есть молниеприёмник, солнечные панели или металлические коммуникации, сообщите об этом проектировщику до устройства контура. То же относится к резервному генератору: его нейтраль и режим работы влияют на схему защиты при переключении.

Частые ошибки

• выбирать TT или TN-C-S без технических условий;
• считать треугольник готовым решением для любого грунта;
• принимать одну цифру сопротивления за универсальную норму;
• проверять контур мультиметром или лампочкой;
• солить грунт ради временно низкого показателя;
• красить электроды перед забивкой;
• объединять рабочий ноль с PE в розетках или групповых щитах;
• прокладывать проводник без защиты от повреждений;
• засыпать соединения до осмотра и фотофиксации;
• не повторять измерения после реконструкции и повреждения участка.

Когда контур нужно проверить повторно

Заземляющее устройство стареет вместе с домом. Повторная проверка нужна после переделки ввода, замены щита, подключения генератора или солнечной станции, земляных работ рядом с электродами, удара молнии, затопления, пожара и обнаружения коррозии.

Осмотрите доступный контрольный узел, целостность проводника и маркировку. Если при касании техники ощущается покалывание, срабатывает защита, нагреваются соединения или появляется напряжение на трубах, немедленно отключите проблемную цепь и вызовите электрика. Эксплуатация до выяснения причины опасна.

Вывод

Правильное заземление частного дома начинается с определения системы сети, а заканчивается протоколом измерений. Между этими этапами выбирают компоновку по грунту, применяют рассчитанные материалы, создают непрерывную PE-цепь и согласуют её с УЗО, автоматами и уравниванием потенциалов.

Самостоятельно можно подготовить участок и выполнить согласованные земляные работы. Выбор TT или TN-C-S, соединения во вводном щите, расчёт защиты и приёмочные измерения — зона квалифицированного электрика и электроизмерительной лаборатории.
