Байпас в системе отопления: где нужен и как работает

Как выглядит и что делает байпас

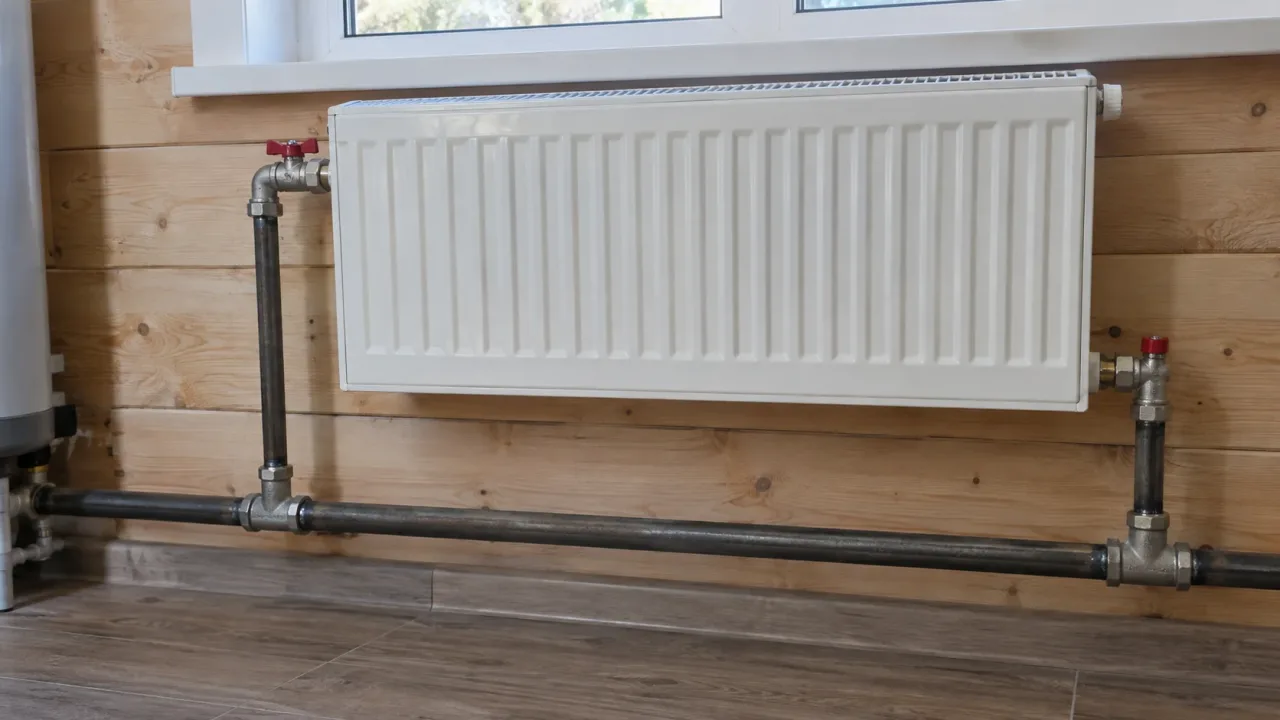

В простом радиаторном узле однотрубной системы основная линия проходит между точками подключения батареи, а две ветви ведут к её входу и выходу. Участок основной линии между тройниками и есть байпас. Когда радиаторный клапан прикрывается, часть потока продолжает двигаться по стояку к следующим приборам.

Danfoss так описывает работу однотрубного узла: «Water flow is not reduced but diverted to a bypass». То есть при уменьшении потока через радиатор вода перенаправляется в обход, а общий поток по стояку сохраняется. Это принципиально важно в многоквартирном доме, где один прибор не должен останавливать отопление соседей.

Байпас не создаёт тепло и не заменяет балансировку. Он образует дополнительный путь с определённым сопротивлением. Вода распределяется между параллельными ветвями по их гидравлическому сопротивлению, поэтому неверный диаметр или арматура могут отправить почти весь поток мимо радиатора.

Где применяют разные виды байпаса

Одинаковое слово «байпас» описывает разные функции. Перемычка у батареи, обратный клапан рядом с насосом и регулируемый перепускной клапан не взаимозаменяемы.

Байпас в однотрубной системе отопления

В однотрубном стояке радиаторы включены последовательно по ходу общей линии. Если подключить батарею без обхода и поставить на неё запорный кран, закрытие остановит или резко уменьшит поток дальше. Байпас сохраняет путь для воды.

Узел включает:

• два тройника на основной линии;
• подающую и обратную подводки к радиатору;
• регулирующую арматуру, совместимую с однотрубной системой;
• запорные краны на подводках, если это разрешено проектом;
• воздухоотводчик на радиаторе;
• сам обходной участок без случайного заужения.

В квартире общедомовой стояк относится к общей системе. Нельзя самовольно ставить кран на байпасе, переносить тройники, менять диаметр стояка или направление потока. Закрытый кран на перемычке может лишить циркуляции следующие квартиры и нарушить баланс всего стояка.

Смещённый и прямой байпас

Прямой байпас расположен на оси стояка, а подводки отходят в сторону. Смещённый узел направляет основной путь ближе к радиатору и может усиливать затекание воды в прибор. Но универсального правила «смещённый всегда греет лучше» нет: результат зависит от диаметров, длины подводок, направления движения и установленного клапана.

При нижней подаче некоторые привычные решения работают иначе. До переделки определяют направление потока по проекту или измерениям, а не по температуре одной трубы в момент запуска.

Байпас для циркуляционного насоса

Распространённая старая схема ставит насос на параллельной ветви, а на прямом участке — обратный или ручной клапан. При наличии электричества насос создаёт принудительную циркуляцию; при отключении вода должна пройти по основному каналу естественно.

Такая схема работает только если вся система изначально способна к гравитационной циркуляции: имеет подходящие уклоны, большие диаметры, минимальное сопротивление и правильное положение котла и расширительного бака. Добавить перемычку к современной тонкотрубной разводке недостаточно.

Проверьте:

• допускает ли котёл самотечный режим;
• есть ли защита от перегрева при остановке насоса;
• как открывается основной канал без электричества;
• не создаёт ли обратный клапан слишком большое сопротивление;
• предусмотрен ли безопасный отвод тепла;
• где установлен фильтр и как его обслуживать;
• не оказывается ли насос в неправильном положении ротора.

Для твердотопливного котла отключение электричества — аварийный сценарий с продолжающимся горением. Байпас насоса не заменяет проект защиты, теплоаккумулятор, аварийный контур и исправную автоматику.

Дифференциальный перепускной клапан

В двухтрубной системе с термостатическими клапанами расход уменьшается, когда помещения прогреваются. У насоса с постоянной скоростью при этом растёт перепад давления: клапаны могут шуметь, а расход через оставшиеся контуры становится избыточным.

Автоматический перепускной клапан соединяет подачу и обратку и открывается при заданном перепаде. Caleffi описывает его настройку так: клапан начинает открываться, когда перепад поднимается выше значения при открытых ветвях на установленный порог. Он не должен постоянно коротко замыкать подачу на обратку.

В системах с современным насосом, который автоматически снижает напор, отдельный перепуск может не потребоваться. Решение зависит от минимального расхода котла, количества зон и алгоритма насоса. Иногда производитель источника тепла требует гарантированный проток независимо от термостатов.

Как подобрать байпас

Нельзя выбрать диаметр только по наружному виду труб. Нужны внутренний диаметр, материал, расход, перепад и характеристика регулирующей арматуры. Для однотрубного радиатора важно распределение между обходом и прибором; для автоматического клапана — диапазон настройки и пропускная способность.

До покупки соберите:

• схему системы и направление потока;
• диаметры и длины труб;
• расчётные расходы по участкам;
• характеристику насоса;
• тип радиаторных и зональных клапанов;
• минимальный расход через котёл;
• рабочее давление и температуру;
• требования управляющей организации для квартиры.

Арматуру проверяют по условному диаметру, допустимому давлению, температуре, коэффициенту пропускной способности и материалу уплотнений. Резьба одинакового размера не доказывает подходящую гидравлику.

Таблица выбора по задаче

Как монтируют радиаторный узел

Монтаж начинают не с резки трубы, а с фиксации существующей схемы. В многоквартирном доме согласуют отключение стояка и изменение общедомовой системы. В частном доме котёл останавливают, теплоноситель охлаждают и безопасно сливают нужный участок.

Последовательность контроля:

1. Определить подачу, обратку и направление потока.
2. Рассчитать положение тройников и длину подводок.
3. Выбрать арматуру для однотрубной или двухтрубной схемы.
4. Обеспечить возможность снять радиатор без перекрытия общего потока.
5. Не ставить запорный кран на общий байпас без проектного основания.
6. Собрать соединения без напряжения труб и корпуса прибора.
7. Провести опрессовку и удалить воздух.
8. Проверить нагрев радиатора и следующих приборов.
9. Выполнить балансировку при рабочей температуре.

Герметичность проверяют испытательным давлением по проекту, а не только салфеткой после первого нагрева. Пластиковые трубы рядом с высокотемпературным источником применяют в пределах их паспортных условий.

Практический пример

В однотрубной ветви три радиатора. После ремонта на первом приборе установили термостатический клапан и одновременно заузили перемычку. При закрытии клапана второй и третий радиаторы заметно остывают. Причина не обязательно в котле: сопротивление обходного пути стало слишком большим.

Правильная диагностика: зафиксировать температуры до и после узла, положение клапанов и расход ветви; сверить диаметры с проектом; проверить направление потока и тип радиаторной арматуры. Решение может состоять в восстановлении проектного байпаса и последующей балансировке. Просто увеличить скорость насоса — значит повысить шум и расход, не устранив неверный узел.

Как проверить работу байпаса

После заполнения и удаления воздуха запускают систему на стабильном режиме. У однотрубного радиатора изменяют положение регулирующего клапана и наблюдают, сохраняется ли циркуляция дальше. Полное закрытие батареи не должно останавливать стояк.

Для дифференциального клапана последовательно закрывают зоны и измеряют перепад. Клапан должен оставаться закрытым при нормальном расходе и открываться только при превышении настройки. Постоянно горячая короткая перемычка может указывать на слишком низкую уставку.

Контролируют:

• отсутствие течи и воздуха;
• равномерность прогрева приборов по ветви;
• шум термостатических клапанов;
• температуру обратки;
• перепад до и после изменения нагрузки;
• работу насоса без кавитации;
• сохранение минимального расхода котла.

Ошибки, которые нарушают систему

• Ставить кран на байпасе общедомового стояка.
• Заужать перемычку без гидравлического расчёта.
• Путать однотрубную и двухтрубную арматуру.
• Размещать насос с неверным положением ротора.
• Рассчитывать на самотёк в тонких горизонтальных трубах.
• Открывать ручной обход и насосную ветвь одновременно без понимания потоков.
• Использовать обратный клапан с большим сопротивлением в гравитационном пути.
• Настраивать автоматический перепуск «на глаз».
• Увеличивать скорость насоса вместо балансировки.
• Менять стояк квартиры без согласования.

Когда нужен специалист

Проектировщик или инженер по отоплению нужен при общедомовом стояке, твердотопливном котле, нескольких насосах, тёплых полах, погодозависимой автоматике и шуме после закрытия термостатов. Также помощь требуется, если направление потока неизвестно или изменение одного прибора влияет на весь дом.

Правильно рассчитанный байпас незаметно выполняет одну конкретную функцию: сохраняет путь потока, перераспределяет расход или ограничивает перепад. Лишняя перемычка способна коротко замкнуть подачу на обратку и ухудшить отопление, поэтому сначала определяют задачу, затем выбирают конструкцию.
