Высота и расстояния установки радиатора отопления

Какие размеры считать исходными

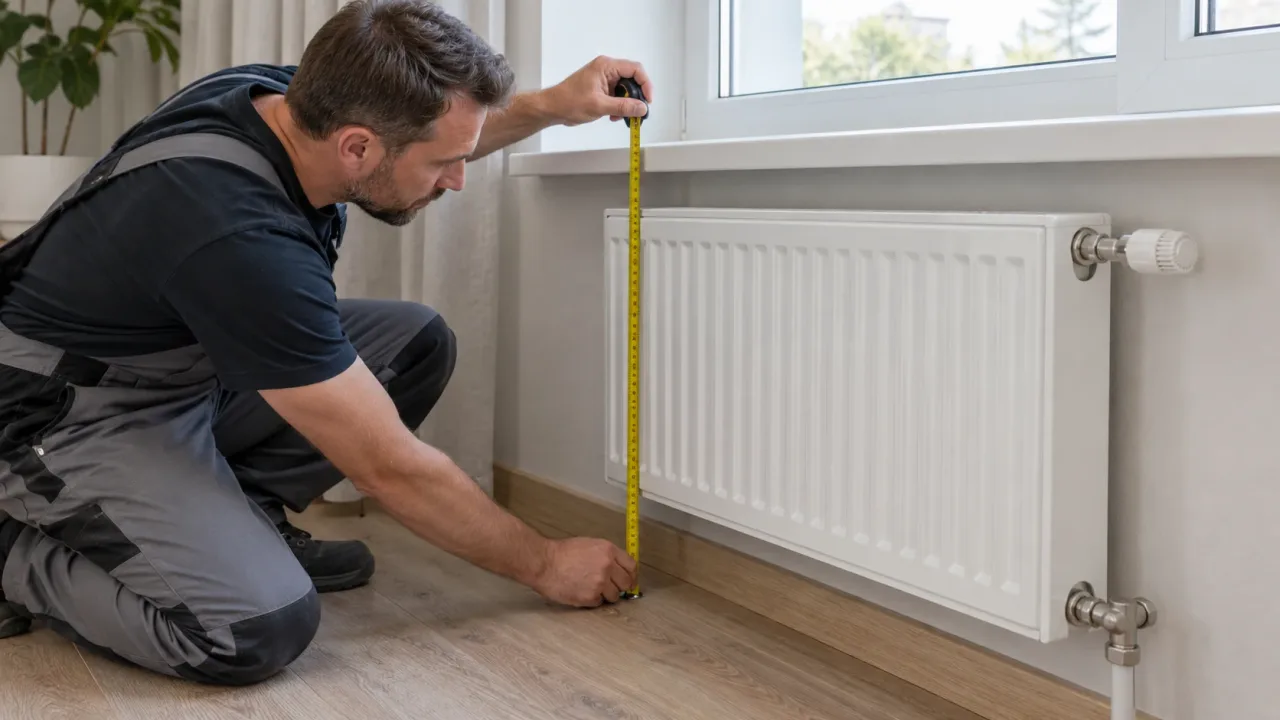

Измеряют после определения уровня чистого пола. Черновая стяжка без плитки, ламината или доски даёт ошибку в несколько сантиметров. Подоконник тоже должен стоять на проектной отметке.

Запишите:

• высоту от чистого пола до низа подоконника;
• глубину и вылет подоконной доски;
• фактическую высоту и глубину радиатора;
• межосевое расстояние присоединительных отверстий;
• тип и положение подводок;
• толщину будущей отделки стены;
• размеры фирменных кронштейнов;
• направление открывания термоголовки и доступ к воздухоотводчику.

Цитата из ГОСТа задаёт важный приоритет: «расстояния могут быть другими, если они указаны предприятием-изготовителем радиаторов». Паспорт модели важнее усреднённой картинки из магазина.

Базовые расстояния

Это не три универсальных монтажных размера. У разных приборов крепёж задаёт свой отступ, а производитель может требовать расстояние как долю глубины радиатора. Для лечебных и детских учреждений ГОСТ предусматривает иные минимумы; домашнюю схему на такие объекты не переносят.

Почему зазоры влияют на работу

Радиатор передаёт тепло излучением и конвекцией. Холодный воздух входит снизу, нагревается и поднимается между прибором, стеной и подоконником. Слишком маленький зазор душит поток, усложняет уборку и может снижать фактическую отдачу. Глубокий подоконник, плотный экран и тяжёлая штора создают дополнительное препятствие.

Номинальная мощность в каталоге обычно получена при заданных температурах теплоносителя, воздуха и свободной установке. Ниша или декоративный короб меняют условия. Компенсировать это увеличением числа секций без расчёта не всегда правильно: сначала выбирают подходящую высоту и проверяют схему подключения.

Как подобрать высоту радиатора под окно

Обозначим:

• H — расстояние от чистого пола до низа подоконника;
• A — нижний монтажный зазор;
• B — верхний зазор;
• R — максимальная габаритная высота прибора.

Тогда предварительно R = H − A − B.

Пример: от пола до подоконника 750 мм. Паспорт требует минимум 100 мм снизу и 100 мм сверху. Максимальная высота корпуса — 550 мм. Стандартный радиатор высотой 500 мм помещается с запасом 50 мм, а модель 600 мм уже нарушит выбранные зазоры.

Не путайте габаритную высоту с межосевым расстоянием. У секционного радиатора с маркировкой «500» полный корпус обычно выше 500 мм. У низкой модели «300» это число также может обозначать межосевое расстояние, а не размер от нижней до верхней кромки. Сверяйтесь с чертежом.

Алюминиевый, биметаллический, чугунный и панельный радиатор

Материал сам по себе не задаёт высоту монтажа. Важны конструкция, масса и крепёж.

Секционные приборы

Алюминиевые и биметаллические секции собирают нужной длины, но число и положение кронштейнов берут из инструкции. Тяжёлый чугунный радиатор требует рассчитанного крепления либо напольных опор. Слабая перегородка из газобетона или ГКЛ может потребовать закладных.

Стальные панельные радиаторы

Задний зазор часто определяется комплектными кронштейнами. Для нижнего подключения особенно важна высота труб из пола: ошибку трудно скрыть гибкой подводкой, которая для отопления может быть недопустима.

Трубчатые и дизайнерские модели

Вертикальный прибор не обязательно ставят под окном. У него свои точки крепления, требования к стене и воздухоудалению. Высокий радиатор создаёт заметный момент на кронштейнах, поэтому крепёж подбирают по основанию и массе заполненного прибора.

Центровка под окном

Радиатор обычно размещают по оси оконного проёма, чтобы тепловой поток равномерно перекрывал холодную зону. Но точная центровка уступает требованиям подводки, мебели и крепежа. Сначала нанесите ось окна, затем габарит прибора и точки кронштейнов по шаблону производителя.

Ширину прибора связывают с тепловым расчётом, а не выбирают только как процент ширины окна. Для помещения нужны теплопотери, температурный режим системы и паспортная мощность при фактическом температурном напоре.

Пошаговая разметка

1. Отметьте линию чистого пола лазером.
2. Измерьте низ подоконника в нескольких точках.
3. Нанесите ось окна и габарит радиатора.
4. Отложите нижний и верхний зазоры из паспорта.
5. Приложите шаблон кронштейнов, проверьте межосевое подключение.
6. Просканируйте стену на проводку и трубы.
7. Проверьте прочность основания и длину крепежа.
8. До сверления сопоставьте разметку с трассой подводок.

Работы в действующей системе начинают только после согласованного отключения, остывания и сброса давления. В многоквартирном доме самовольный слив стояка опасен и может повредить соседям; подключение выполняют через управляющую организацию и специалиста.

Горизонтальность и воздухоотвод

Корпус обычно выставляют по требованиям изготовителя. Намеренный сильный уклон радиатора «для выхода воздуха» портит вид и может нарушить крепление. Воздухоотводчик располагают в предусмотренной верхней пробке, доступ к нему оставляют свободным.

После навешивания проверьте:

• каждый кронштейн несёт нагрузку;
• прибор не качается;
• трубы не тянут патрубки в сторону;
• вентиль и термоголовка доступны;
• подоконник не перекрывает поток полностью;
• штора не закрывает термоголовку;
• остаётся место для уборки и снятия прибора.

Подводки и запорная арматура

Расстояния нельзя выбирать отдельно от труб. Диагональное, боковое и нижнее подключение требуют разных трасс. Подводка должна входить без напряжения; нельзя притягивать радиатор к криво выведенной трубе резьбовым соединением.

На приборе предусматривают запорную и регулирующую арматуру по проекту, но нельзя перекрывать общедомовой стояк неправильно установленной перемычкой. Термостатический клапан ставят в направлении потока, указанном на корпусе. Термоголовка не должна находиться в восходящем горячем потоке, за шторой или экраном, если производитель не предусматривает выносной датчик.

Когда таблица неприменима

Усреднённые расстояния не используют без отдельной проверки, если:

• радиатор встроен в глубокую нишу;
• над ним сплошная столешница;
• установлен декоративный экран;
• прибор внутрипольный или плинтусный;
• стена имеет навесной фасад или толстую облицовку;
• радиатор электрический;
• помещение детское, лечебное или общественное;
• система однотрубная с общим стояком;
• модель имеет нестандартные кронштейны.

В таких случаях считают тепловую отдачу с поправками и следуют проекту.

Частые ошибки

• измерять от чернового пола;
• принимать межосевое расстояние за габаритную высоту;
• ставить прибор вплотную к стене или подоконнику;
• выбирать число секций только по ширине окна;
• крепить тяжёлый радиатор к одному листу ГКЛ;
• изгибать трубу уже после соединения с патрубком;
• закрывать термоголовку плотной шторой;
• сверлить без проверки скрытых коммуникаций;
• запускать систему без опрессовки и удаления воздуха;
• перекрывать общедомовой стояк самовольно.

После монтажа соединения проверяют испытательным давлением по проекту, а не только при обычном нагреве. Первые циклы осматривают на холодной и горячей системе. Если соединение мокнет, его не подтягивают под давлением — систему безопасно отключают и ремонтируют.

Правильная высота установки радиатора — та, которая одновременно соответствует ГОСТу, паспорту модели, готовой геометрии помещения и расчётной теплоотдаче. Начинать нужно не со сверления, а с чертежа прибора и отметки чистого пола.
