Бойлер косвенного нагрева: как работает и когда выгоден

Такое решение обычно выгодно в доме с одноконтурным котлом и несколькими точками водоразбора, когда важны стабильная температура и запас горячей воды. Оно не всегда оправдано для маленькой дачи с редкими визитами: бак занимает место, имеет теплопотери и требует полноценной обвязки. Выбирать его только по числу жильцов нельзя — нужны пиковый расход, мощность источника тепла и допустимое время восстановления запаса.

Как устроен бойлер косвенного нагрева

Основные элементы прибора:

• теплоизолированный бак для санитарной воды;
• один или два змеевика-теплообменника;
• патрубки подачи холодной и выхода горячей воды;
• вход и выход греющего теплоносителя;
• гильза датчика или термостат;
• магниевый или электронный анод в моделях, где он предусмотрен;
• ревизионный фланец у обслуживаемых баков;
• патрубок рециркуляции у части моделей;
• место для дополнительного ТЭНа у комбинированных версий.

Контуры внутри не смешиваются. Вода из отопления проходит по змеевику и отдаёт тепло через его стенку, а в краны поступает вода из самого бака. Поэтому объём змеевика, его площадь, допустимая температура и мощность теплообмена напрямую влияют на скорость нагрева.

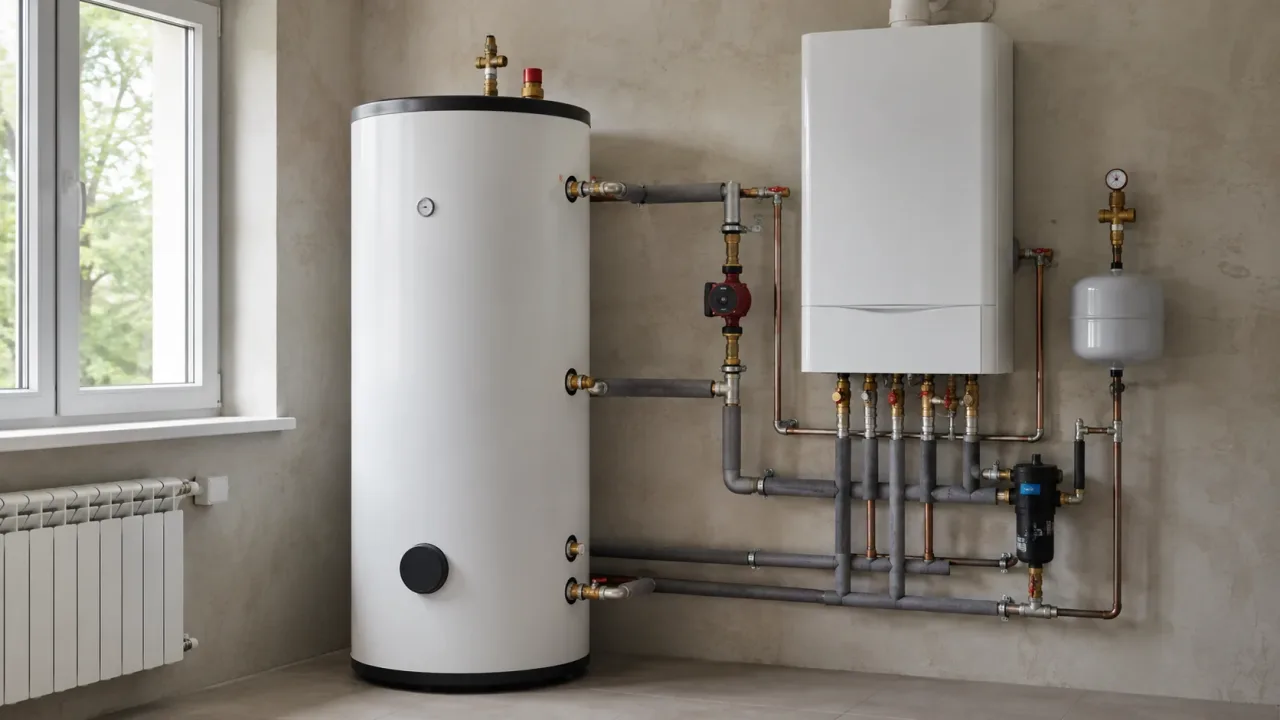

Как бойлер работает вместе с котлом

Датчик в баке отслеживает температуру воды. Когда она опускается ниже заданной, автоматика направляет горячий теплоноситель через змеевик. В схеме с приоритетом ГВС котёл временно уменьшает или прекращает подачу тепла в радиаторы и работает на бойлер. После достижения уставки система возвращается к отоплению.

Переключение выполняет трёхходовой клапан либо отдельный насос загрузки бойлера — конкретная схема зависит от котла и автоматики. В руководстве BAXI ECO Life, например, показана схема с моторизованным трёхходовым клапаном и датчиком температуры воды в баке. Это не универсальная схема подключения для любого котла: модель, датчик и настройки должны быть совместимы.

Кратковременный приоритет ГВС обычно не успевает заметно охладить дом, если мощность оборудования подобрана правильно. Но слишком большой бак со слабым котлом будет восстанавливаться долго, и перерывы в отоплении станут ощутимее.

Когда косвенный нагрев действительно выгоден

Преимущество появляется не из-за самого бака, а из-за стоимости и доступной мощности источника тепла. Газовый котёл или тепловой насос часто нагревает воду дешевле прямого электрического ТЭНа. Кроме того, мощность теплообменника может быть выше бытовых 1,5–2,5 кВт, поэтому запас восстанавливается быстрее.

Бойлер особенно уместен, если:

• уже установлен одноконтурный котёл с поддержкой внешнего бака;
• одновременно используются душ, кухня и другие точки;
• требуется заполнение ванны без резкого падения температуры;
• в доме живут постоянно, и горячая вода нужна ежедневно;
• можно организовать короткие трассы или управляемую рециркуляцию;
• есть место для бака и доступ для обслуживания.

Экономия сомнительна, если котёл летом приходится держать включённым только ради небольшого расхода воды, дом используется эпизодически, а длинная рециркуляционная линия работает круглосуточно без утепления. В таких условиях теплопотери бака и труб могут съесть часть преимущества.

Косвенный, электрический или двухконтурный котёл

Как подобрать объём бойлера

Таблица по числу жильцов годится лишь для первого приближения. Два человека с большой ванной могут потреблять больше горячей воды, чем семья из четырёх человек, принимающая короткий душ по очереди. Сначала составляют сценарий максимального одновременного или последовательного водоразбора.

Эти диапазоны нельзя переносить в проект без проверки паспорта. Бак объёмом 150 л не всегда отдаёт ровно 150 л воды комфортной температуры: горячая вода смешивается с холодной, а во время разбора в бак уже поступает новая холодная вода. Результат зависит от уставки, температуры входящей воды, конструкции бака и расхода.

Как оценить запас смешанной воды

Для грубой оценки используют тепловой баланс. Если в баке 150 л воды при 55 °C, холодная вода имеет 10 °C, а для душа нужна смесь 40 °C, теоретический объём смешанной воды будет:

150 × (55 − 10) / (40 − 10) = 225 л.

Это идеализированный расчёт. Реальный полезный объём меньше или отличается из-за перемешивания, расположения патрубков, одновременного догрева и допустимого падения температуры. Но формула помогает сравнить два бака при одинаковых условиях.

Для безопасности уставку нельзя повышать только ради увеличения запаса, не учитывая риск ожога. При высокой температуре хранения на выходе предусматривают корректно подобранный термостатический смесительный клапан.

Мощность теплообменника и время нагрева

Литры показывают запас, но не скорость восстановления. Для нагрева 150 л воды с 10 до 55 °C требуется приблизительно:

Q = m × c × ΔT = 150 × 4,187 × 45 / 3600 ≈ 7,85 кВт·ч.

Если эффективная мощность, передаваемая змеевиком, составляет 20 кВт, идеальное время равно 7,85 / 20 ≈ 0,39 часа, то есть около 24 минут. В реальной системе нагрев займёт больше времени: температура теплоносителя снижается, теплообмен меняется по мере прогрева, автоматика ограничивает мощность, а бак теряет часть тепла.

Для расчёта берут не максимальную мощность котла на рекламной странице, а меньшую из доступных величин:

• мощность котла в режиме загрузки бойлера;
• паспортную мощность змеевика при заданных температурах;
• способность труб, насоса и клапана передать требуемый поток;
• ограничение автоматики.

Бойлер с паспортным теплообменником 30 кВт не получит эти 30 кВт от котла мощностью 12 кВт. И наоборот, мощный котёл не ускорит нагрев выше возможности маленького змеевика.

Что учитывать при выборе конструкции

Материал внутреннего бака

Распространены эмалированная и нержавеющая сталь. Эмалированный бак обычно защищён обслуживаемым анодом; нержавеющая сталь также не отменяет требований к качеству воды. Важнее сравнить гарантию, допустимое давление и доступность сервиса, чем только название материала.

Площадь и расположение змеевика

Для котла с высокой температурой теплоносителя подходит широкий диапазон моделей. Тепловому насосу нужна увеличенная площадь теплообменника, потому что он работает с более низкой температурой подачи. Обычный «котловой» бойлер с маленьким змеевиком может нагреваться от теплового насоса слишком медленно.

Напольный или настенный бойлер

Настенная модель экономит пол, но требует расчётного крепления: 100 л воды добавляют около 100 кг к массе прибора. Для большого напольного бака проверяют прочность основания, проход для заноса и пространство для извлечения анода или обслуживания фланца.

Комбинированная модель с ТЭНом

Дополнительный нагреватель полезен летом или как резерв. Проверяют его мощность, выделенную электрическую линию, защитное отключение и совместимость с баком; используют только разрешённый производителем комплект.

Обвязка бойлера

Точный состав определяет проект и руководство оборудования, но в типовой системе встречаются:

• запорные краны для обслуживания;
• обратный и предохранительный клапаны на холодной воде;
• расширительный бак для ГВС, если он требуется схемой;
• слив с возможностью безопасного отвода воды;
• датчик температуры или термостат;
• насос загрузки либо трёхходовой клапан;
• воздухоотводчик в контуре теплоносителя;
• термостатический смесительный клапан;
• рециркуляционный насос и обратная арматура при наличии контура.

В техническом материале BAXI сформулировано прямо: для защиты при нагреве «необходима установка предохранительного клапана».

Предохранительную линию нельзя перекрывать краном между баком и клапаном. Сброс организуют так, чтобы горячая вода не травмировала людей и не повредила помещение. Настройки давления и объём расширительного бака рассчитывает специалист по параметрам водопровода и оборудования.

Две основные схемы загрузки

Трёхходовой клапан с приоритетом ГВС

Клапан направляет поток котла либо в отопление, либо в змеевик бойлера. Схема компактна и часто предусмотрена автоматикой настенного одноконтурного котла. Нужны совместимый клапан, датчик и правильная настройка контроллера.

Отдельный насос бойлера

В котельной с несколькими контурами автоматика может включать отдельный насос загрузки. Система требует гидравлической увязки, обратных клапанов и логики приоритета, чтобы насосы не перетягивали поток друг у друга. Самостоятельно копировать схему из интернета без расчёта не стоит.

Нужна ли рециркуляция

Рециркуляция возвращает остывающую воду из удалённой части линии к бойлеру, поэтому у крана быстрее появляется горячая вода. Она оправдана при длинных трассах и постоянном проживании, но увеличивает теплопотери. Трубы изолируют, а насос включают по расписанию, температуре или запросу. Если ближайший кран расположен рядом с баком, отдельный контур часто не нужен.

Температура, гигиена и защита от ожога

Температурный режим выбирают по руководствам котла и бойлера. Наличие и логика программы периодического термического прогрева различаются; переносить настройки одной модели на другую нельзя. Повышение температуры одновременно увеличивает риск ожога и накипи, поэтому учитывают:

• рабочую температуру хранения;
• периодический санитарный режим, если он предусмотрен;
• защиту пользователей термостатическим смешиванием;
• температуру в рециркуляционной линии;
• качество воды и график обслуживания.

Как оценить экономику

Для сравнения считают стоимость одного и того же количества полезного тепла. Упрощённо:

затраты = требуемая теплота / эффективность источника × тариф плюс теплопотери хранения и циркуляции.

Косвенный нагрев от газового котла часто выигрывает у прямого электрического при подходящем соотношении тарифов. Для теплового насоса результат зависит от сезонной эффективности и требуемой температуры. Сам бак энергию не создаёт: большой объём повышает комфорт, но увеличивает потери хранения. Для редких визитов обычно разумнее меньший отключаемый запас.

Проверка перед покупкой

Соберите исходные данные в один лист:

1. Число пользователей и точки водоразбора.
2. Расход душевых леек и объём ванны.
3. Температура холодной воды зимой.
4. Мощность и модель котла, поддержка датчика бойлера.
5. Желаемое время восстановления.
6. Допустимые габариты и способ установки.
7. Максимальное рабочее давление воды и теплоносителя.
8. Наличие рециркуляции и длина трассы.
9. Возможность обслуживания анода, фланца и предохранительной группы.
10. Нужен ли резервный ТЭН.

После этого сравнивают не просто модели на 100, 150 или 200 л, а паспортные таблицы: мощность и производительность при конкретных температурах, потери в режиме ожидания, площадь змеевика, допустимое давление и время нагрева.

Частые ошибки

Выбирать бак только по числу жильцов. Не учитываются ванна, одновременный душ и мощность котла.

Покупать большой бойлер к слабому источнику. Запас есть, но восстановление длится слишком долго.

Считать паспортную мощность змеевика гарантированной. Она достигается только при заявленных температурах и расходе теплоносителя.

Отказываться от предохранительной арматуры. При нагреве вода расширяется, и давление должно контролироваться штатными устройствами.

Ставить кран между бойлером и предохранительным клапаном. Это создаёт опасную изолированную ёмкость.

Делать круглосуточную рециркуляцию без утепления. Комфорт превращается в постоянный обогрев шахт и стен.

Закрывать бак без сервисного доступа. Для замены анода или очистки приходится разбирать отделку.

Завышать температуру без защиты от ожога. Горячий запас увеличивается, но пользоваться системой становится опаснее.

Когда нужен специалист

Проектирование и монтаж поручают квалифицированному специалисту, если бойлер работает с газовым котлом, сложной автоматикой, несколькими насосными контурами или тепловым насосом. Самостоятельно не вмешиваются в газовую арматуру и настройки, не предусмотренные пользовательским руководством.

Монтажник должен проверить гидравлическую схему, электрическую защиту, давление, предохранительный сброс, расширение воды, устойчивость основания и совместимость датчиков. После запуска контролируют время нагрева, переключение приоритета, отсутствие течей, работу смесительного клапана и температуру в удалённых точках.

Итог

Бойлер косвенного нагрева выгоден, когда в доме уже есть подходящий источник дешёвого тепла и нужен стабильный запас горячей воды для нескольких точек. Объём выбирают по пиковому водоразбору, а скорость восстановления — по реальной мощности котла и змеевика. Для большинства постоянных домов отправной точкой становятся баки 100–200 л, но окончательный выбор может быть как меньше, так и больше. Надёжность системы определяет не только бак: не менее важны автоматика, предохранительная группа, защита от ожога, рециркуляция и доступное обслуживание.
