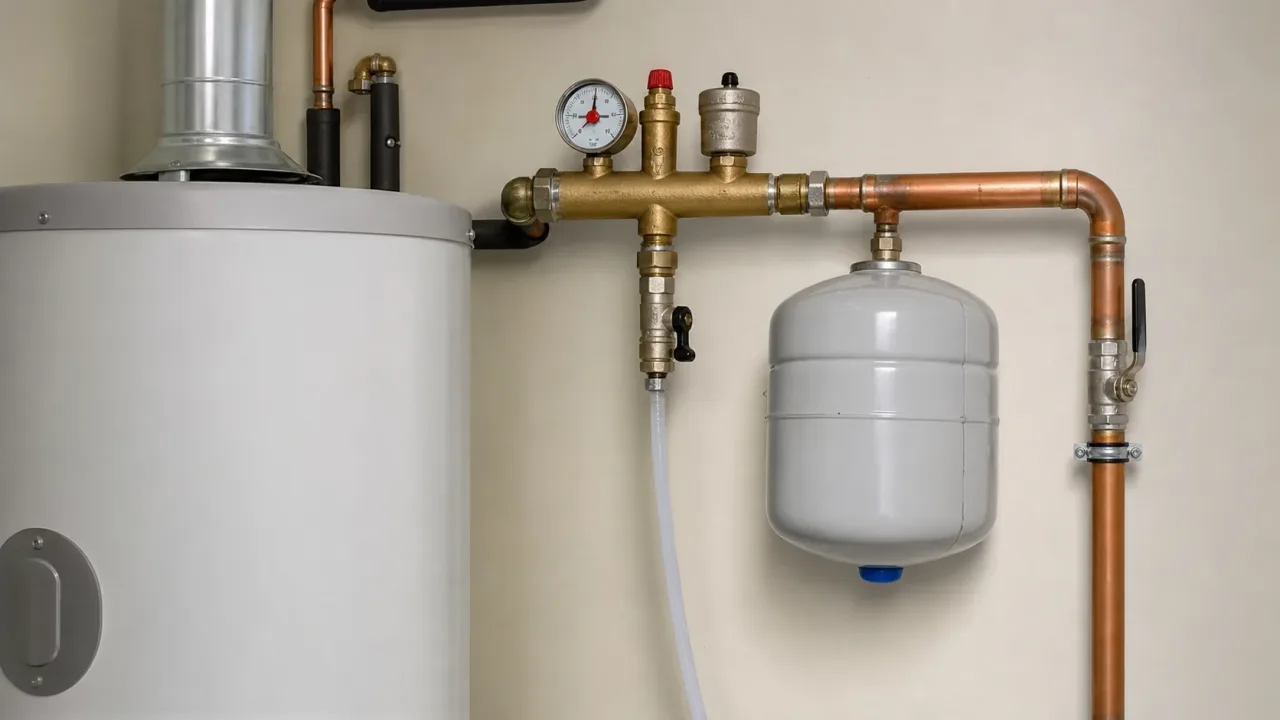

Как собрать обвязку бойлера с группой безопасности

Обвязку накопительного бойлера собирают так, чтобы холодная вода входила через обслуживаемую арматуру и штатную группу безопасности, горячая выходила к потребителям, а расширяющаяся при нагреве вода имела гарантированный путь в предохранительный клапан или санитарный расширительный бак. Между защищаемым баком и его клапаном нельзя ставить запорную арматуру.

Состав узла зависит от модели водонагревателя и давления сети. Типовая холодная линия включает запорный кран, фильтр при необходимости, редуктор при повышенном давлении, обратный и предохранительный элементы группы, слив и расширительный бак для закрытой системы. Сброс ведут видимой незапираемой трубой в безопасный дренаж.

Критически важно: предохранительный выход нельзя заглушать, уменьшать, соединять с канализацией без предусмотренного воздушного разрыва или перекрывать краном. Капли во время нагрева исследуют по давлению и тепловому расширению, а не устраняют пробкой.

Для какого бойлера подходит схема

Статья относится к накопительному водонагревателю питьевой воды. У электрического, газового и косвенного бойлера разные источники тепла и дополнительные контуры, но бак горячей воды нуждается в защите от давления по своему паспорту.

• электрический накопительный;
• газовый накопительный;
• бойлер косвенного нагрева;
• комбинированный бак;
• система с рециркуляцией;
• закрытая система со счётчиком или обратным клапаном.

Проточный нагреватель и отопительный котёл имеют другую обвязку. Не переносите эту схему на них без руководства производителя.

Изучите паспорт до покупки арматуры

• объём бака;
• максимальное рабочее давление;
• резьбы холодного и горячего патрубков;
• тип и настройка штатного клапана;
• требования к расширительному баку;
• допустимая температура;
• схема слива;
• рециркуляционный патрубок;
• гарантийные требования к монтажу.

Что входит в группу безопасности

Компактная группа может объединять запорный кран, обратный клапан, предохранительный клапан, контрольный штуцер и сливную воронку. В других системах элементы устанавливаются раздельно. Название на упаковке не гарантирует совместимость с бойлером.

• Обратный клапан: не даёт воде уйти назад в сеть.
• Предохранительный клапан: сбрасывает воду при превышении настройки.
• Запорный элемент: позволяет обслужить бойлер, если он предусмотрен конструкцией группы.
• Контрольный рычаг: используется по инструкции.
• Сливная воронка: показывает сброс и создаёт предусмотренный разрыв.
• Редуктор: может входить в расширенную группу, но не всегда.

Предохранительный и обратный клапан — не одно и то же

Обратный клапан закрывает движение воды к источнику. Предохранительный открывается при опасном повышении давления. Комбинированный корпус выполняет обе функции, но его стрелка, настройка и место установки должны соответствовать паспорту.

Обычный обратный клапан вместо группы безопасности создаёт закрытый объём без аварийного сброса. Это опасная ошибка.

Температурно-предохранительный клапан на баке

Некоторые водонагреватели имеют отдельный T&P‑клапан, реагирующий на давление и температуру. Его нельзя заменять простым пружинным клапаном на холодной линии. Параметры и тепловая мощность подбираются производителем.

В руководстве A. O. Smith запрещён любой кран или препятствие между баком и T&P‑клапаном; сбросная линия не должна иметь сужений, заглушек и должна безопасно отводить горячую воду.

Почему давление растёт при нагреве

Вода расширяется. Если обратный клапан, редуктор или счётчик не позволяют ей вернуться в сеть, система становится закрытой. Давление увеличивается, и предохранительный клапан может периодически выпускать воду.

• больше объём бака — больше расширившейся воды;
• выше нагрев — сильнее изменение объёма;
• закрытая система не принимает расширение назад;
• подтекание не лечат более жёсткой пружиной;
• аварийный клапан не должен быть постоянным регулятором;
• нужен рассчитанный расширительный объём.

Когда нужен расширительный бак

В закрытой системе для горячей питьевой воды устанавливают санитарный мембранный бак, рассчитанный на температуру и давление. Его ставят на холодной линии со стороны бойлера после элемента, закрывающего обратный поток, в точке, указанной схемой.

• ввод имеет обратный клапан;
• установлен редуктор с обратной функцией;
• счётчик не пропускает расширение назад;
• клапан капает во время каждого нагрева;
• давление заметно растёт при закрытых кранах;
• производитель требует компенсацию расширения.

A. O. Smith в бюллетене о тепловом расширении подчёркивает: T&P‑клапан — аварийная защита, а не средство постоянной компенсации; для закрытой системы применяют правильно рассчитанный расширительный бак.

Как подобрать расширительный бак

Номинальный объём не выбирают как случайный процент от бойлера. Расчёт учитывает объём воды, холодную и горячую температуру, начальное давление, настройку предохранительного клапана и полезную ёмкость мембраны.

• допуск для питьевой воды;
• допустимая температура;
• максимальное давление;
• объём бойлера и труб;
• давление холодной сети;
• давление открытия клапана;
• способ крепления;
• возможность обслуживания ниппеля.

Предварительное давление расширительного бака

Воздушный заряд настраивают по инструкции при нулевом давлении воды на мембрану и согласуют с холодным давлением системы. Измерение на заполненной линии неверно. Бак с коррозией, течью или повреждением не подкачивают.

Не путайте санитарный бак ГВС с красным отопительным: материалы мембраны и допустимые режимы могут отличаться.

Редуктор давления

Если входное давление высокое или скачет, устанавливают редуктор, подобранный по расходу и диапазону. Он не заменяет предохранительный клапан. Манометры до и после помогают настроить и диагностировать систему.

• измерьте статическое давление;
• измерьте под расходом;
• зафиксируйте ночные пики;
• сравните с паспортом бойлера;
• подберите проход без чрезмерных потерь;
• учтите закрытие обратного потока;
• оставьте доступ к фильтру редуктора.

Фильтр на холодной линии

Сетчатый фильтр защищает клапаны от песка и окалины. Его ставят по стрелке, в обслуживаемом положении и с рабочими кранами для безопасной очистки. Слишком мелкая сетка без расчёта создаёт падение напора.

Фильтр не удаляет растворённые соли и не заменяет умягчение. Состав водоподготовки выбирают по анализу воды и требованиям бойлера.

Запорные краны и сервисные соединения

Кран на холодном входе позволяет отключить бойлер. Разъёмные соединения упрощают замену. Но никакая арматура не должна отсекать предохранительный клапан от защищаемого объёма.

• кран доступен без снятия корпуса;
• положение видно;
• есть разъём на холодной и горячей линии;
• трубы не нагружают патрубки;
• слив доступен;
• группа остаётся связана с баком;
• ручки не мешают друг другу.

Типовая последовательность холодной линии

Точная схема задаётся паспортом, но логика обычно такая: ввод воды, общий или сервисный кран, фильтр, редуктор при необходимости, приборы контроля, обратный элемент, точка расширительного бака и предохранительная группа у бойлера. В компактной группе часть функций объединена.

1. Определите направление потока.
2. Разместите обслуживаемый кран.
3. Поставьте фильтр по стрелке.
4. Установите редуктор по расчёту.
5. Предусмотрите манометр.
6. Подключите расширительный бак в закрытом объёме.
7. Установите штатную группу у холодного входа.
8. Выведите незапираемый сброс.

Горячая линия

На выходе устанавливают разъёмное соединение, при необходимости запорный кран и термостатический смесительный клапан по проекту. Горячую трубу теплоизолируют, не закрывая электрические и газовые узлы.

• материал выдерживает температуру;
• патрубок не испытывает боковую нагрузку;
• смесительный клапан установлен по схеме;
• есть доступ для очистки;
• горячая и холодная линии не перепутаны;
• точки разбора защищены от ожога.

Термостатический смесительный клапан

Он смешивает горячую и холодную воду, снижая температуру распределения. Это дополнительная защита от ожога, но не замена правильной настройке бойлера и уходу. Клапан подбирают по расходу и температуре, ставят обратные элементы и фильтры согласно инструкции.

Рециркуляция горячей воды

Если у бойлера есть рециркуляционный патрубок, контур включает насос, обратный клапан, балансировку и управление. Подключение обратки к случайному тройнику может нарушить расслоение воды и увеличить потери.

• насос рассчитан на питьевую горячую воду;
• обратный клапан стоит по направлению;
• линия утеплена;
• есть таймер или температурное управление;
• контур сбалансирован;
• расширение и безопасность сохраняются;
• нет застойных тупиков.

Сбросная линия предохранительного клапана

Сброс ведут вниз без сужений и запорной арматуры к безопасному месту, где горячая вода не обожжёт человека и не повредит имущество. Конец оставляют видимым и защищают от замерзания. Подключение к канализации выполняют через предусмотренный воздушный разрыв или воронку по местным правилам.

• диаметр не меньше выхода клапана;
• нет редуктора и заглушки;
• нет подъёмов, удерживающих воду, если они запрещены;
• линия самотёчно опорожняется;
• материал выдерживает горячий сброс;
• выход не скрыт;
• нет крана между клапаном и дренажом;
• труба защищена от мороза.

Почему нельзя выводить сброс закрытым шлангом

Мягкий шланг может перегнуться, уменьшить проход или быть пережат предметами. Прямое герметичное соединение с канализацией способно передавать запахи и давление. Используйте жёсткую термостойкую линию и видимый разрыв, если это предписано схемой.

Капает клапан при нагреве

Небольшой сброс у некоторых групп во время нагрева отражает расширение воды. Но постоянная течь, большой поток или сброс на холодном баке требуют проверки давления, редуктора, расширительного бака и самого клапана.

• Капает только при нагреве: измерьте рост давления и проверьте расширительный объём.
• Капает постоянно: проверьте мусор на седле и давление сети.
• Льётся сильной струёй: отключите нагрев и вызывайте сервис.
• Выход сух при опасном давлении: клапан может быть заблокирован.
• После теста не закрылся: замените штатной моделью после безопасного отключения.

Нельзя ставить клапан с более высоким порогом

Замена на модель с большей настройкой ради прекращения капель опасна. Давление клапана не должно превышать допустимое для бойлера и выбирается по руководству. Также важна пропускная способность и температурный класс.

Подготовка к монтажу

• перекройте воду;
• отключите нагрев;
• остудите бак;
• сбросьте давление;
• проверьте крепление бойлера;
• разложите элементы по потоку;
• сверьте стрелки;
• подготовьте опоры для тяжёлого бака;
• не начинайте газовые работы без допуска.

Монтаж без нагрузки на патрубки

Трубы закрепляют независимо от бойлера. Тяжёлая группа и расширительный бак не должны висеть на тонком входном патрубке. Используйте кронштейны, разъёмные соединения и компенсацию температурного удлинения.

1. Разметьте оси.
2. Закрепите трубы и бак.
3. Соберите узлы насухо для проверки.
4. Сверьте направление.
5. Нанесите совместимое уплотнение.
6. Затяните без перекоса.
7. Подключите сброс.
8. Оставьте доступ к сервису.

Заполнение бойлера

1. Закройте сливные краны.
2. Откройте горячий кран у потребителя.
3. Медленно откройте холодный вход.
4. Дождитесь стабильной струи без воздуха.
5. Закройте горячий кран.
6. Поднимите давление до рабочего.
7. Осмотрите каждое соединение.
8. Убедитесь, что бак заполнен.
9. Только затем включите нагрев.

Испытание после сборки

Проверьте холодное статическое давление, затем наблюдайте весь цикл нагрева. Запишите максимум, работу расширительного бака и сброс. Испытание предохранительного клапана выполняют только способом и с периодичностью производителя, защищаясь от горячей воды.

• соединения сухие;
• стрелки направления верны;
• давление не превышает пределы;
• расширительный бак не заполнен водой целиком;
• сбросная линия свободна;
• нет гидроудара;
• смесительный клапан даёт безопасную температуру;
• нагрев выключается штатно.

Когда срочно отключать систему

• давление продолжает расти;
• клапан не сбрасывает при аварии;
• идёт пар;
• деформируется бак;
• течёт электрическая часть;
• срабатывает автомат;
• пахнет газом;
• дымоход даёт обратную тягу;
• сбросная линия забита;
• корпус бойлера ржавый и мокрый.

Частые ошибки

• ставить обычный обратный клапан вместо группы;
• монтировать кран между баком и защитой;
• заглушать капающий выход;
• сужать сбросную трубу;
• выводить горячий сброс на проход;
• ставить отопительный расширительный бак;
• накачивать мембранный бак под давлением воды;
• выбирать клапан с большим порогом;
• вешать арматуру на патрубок бойлера;
• не ставить редуктор при высоком давлении;
• включать пустой бойлер;
• копировать схему косвенного бойлера для электрического.

Итоговая логика обвязки

Начните с паспорта бойлера и измерения давления. На холодной линии обеспечьте обслуживание, фильтрацию и редукцию по необходимости. Установите штатную группу так, чтобы между баком и предохранительным путём не было крана. В закрытой системе рассчитайте санитарный расширительный бак. Выведите сброс видимой незапираемой линией, закрепите арматуру независимо от патрубков, медленно заполните бак и проверьте полный цикл нагрева.
