Гидрострелка в отоплении: когда она нужна

Что такое гидрострелка и зачем она нужна

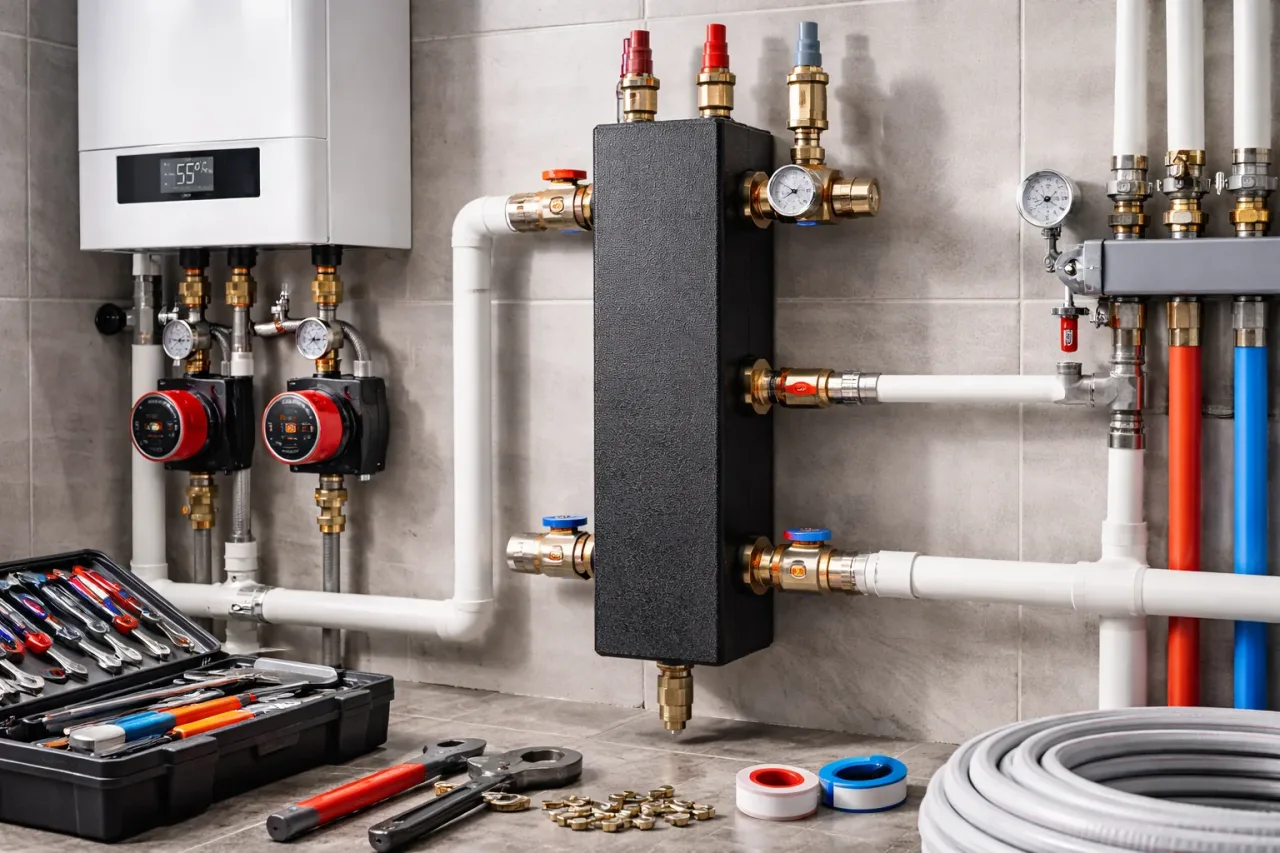

Гидрострелкой называют гидравлический разделитель, который ставят между котловым контуром и контуром потребителей. Ее задача — развязать насосы и стабилизировать работу системы, если в ней есть несколько контуров с разными расходами теплоносителя.

Проще говоря, гидрострелка нужна там, где котел и потребители не могут стабильно работать как одна линия с одинаковым расходом. Тогда разделитель помогает избежать взаимного влияния насосов, скачков расхода и проблем с температурным режимом.

• уменьшает влияние насосов друг на друга;

• помогает разделить котловой и потребительский контур;

• стабилизирует циркуляцию при нескольких ветках отопления;

• снижает риск гидравлического конфликта между контурами;

• упрощает работу многоконтурной котельной.

Как работает гидрострелка

Принцип работы строится на гидравлическом разделении потоков. Если расход в котловом контуре и суммарный расход в контурах отопления не совпадают, гидрострелка позволяет компенсировать эту разницу внутри себя, а не в самой системе.

Например, если котел гонит один объем теплоносителя, а контуры радиаторов, теплого пола и бойлера в этот момент требуют другой объем, без разделителя насосы начинают мешать друг другу. С гидрострелкой каждый контур работает более независимо.

Если котловой расход больше расхода потребителей

Часть теплоносителя возвращается внутри гидрострелки обратно в обратку. Это помогает системе не создавать лишнего давления в потребительской части.

Если потребительский расход выше котлового

Часть обратки может подмешиваться к подаче в самой гидрострелке. Из-за этого температура на подаче к контурам может быть ниже, чем выходит из котла. Это важный момент при расчете и диагностике схемы.

Гидрострелка по конфигурации системы

Гидрострелку подбирают по расходу, а не по диаметру патрубка котла. Слишком маленький разделитель создаёт скорость и сопротивление, а слишком большой без расчёта не исправит ошибки насосов, датчиков и автоматики.

Три режима работы потоков

Если котловой расход равен сумме потребительских, вертикального перетока внутри разделителя почти нет. Когда котловой расход выше, часть горячего теплоносителя возвращается в котловую обратку. Когда потребители забирают больше, часть холодной обратки подмешивается к их подаче, и температура после гидрострелки снижается.

Какие данные нужны проектировщику

• мощность, допустимый перепад и минимальный расход каждого котла;
• расчётные расходы радиаторов, тёплых полов и бойлера;
• характеристики насосов и регулирующих клапанов;
• температурные графики всех контуров;
• режимы одновременной работы и приоритет ГВС;
• места датчиков и логика управления.

Как проверить систему после запуска

1. Запишите температуры на четырёх патрубках в устойчивом режиме.
2. Сравните расходы или настройки насосов с проектными.
3. Поочерёдно включите и отключите потребительские контуры.
4. Проверьте, сохраняется ли минимальный расход через котёл.
5. Оцените шум, частоту пусков и достижение заданных температур.
6. После очистки фильтров повторите измерения в тех же режимах.

Резкое падение температуры после разделителя не всегда означает его неисправность: это может быть нормальным следствием недостаточного котлового расхода относительно потребителей. Решение ищут в расчёте всей схемы, а не в увеличении скорости одного насоса наугад.

Когда гидрострелка действительно нужна

Главный критерий — многоконтурная система с разными насосами и разным гидравлическим режимом. В небольшом доме с одним насосом и одной простой веткой отопления гидрострелка чаще всего не нужна. Но в более сложной схеме она действительно помогает.

Несколько отопительных контуров

Если есть радиаторы, теплый пол, бойлер косвенного нагрева, отдельные этажи или независимые зоны, гидрострелка может быть частью нормального решения. Особенно если в каждом направлении стоят свои насосы.

Мощная котельная с распределительным коллектором

Когда к одному котлу или каскаду котлов подключают несколько веток через коллектор, гидрострелка часто используется как промежуточный узел, который отделяет генерацию тепла от потребления.

Сложная модернизированная система

Иногда гидрострелку ставят не в новом проекте, а при доработке уже существующего отопления. Например, когда к радиаторной системе добавили теплый пол, дополнительный контур или бойлер, и система стала работать нестабильно.

Когда гидрострелка не нужна

Одна из самых распространенных ошибок — ставить гидрострелку просто потому, что так выглядит «профессиональная» котельная. На деле в простой системе она может быть лишней.

• если один котел работает на один контур без сложного распределения;

• если в системе один насос и стабильный расход;

• если нет гидравлического конфликта между ветками;

• если задача решается балансировкой, правильным подбором насосов и коллектором без разделителя.

Во многих частных домах с обычной радиаторной системой гидрострелка не даёт ощутимого преимущества. Она только увеличивает число соединений, размер котельной и стоимость монтажа.

Чем гидрострелка отличается от коллектора

Эти элементы часто ставят рядом, поэтому их путают. Но коллектор распределяет теплоноситель по веткам, а гидрострелка разделяет контуры по гидравлике. Это не одно и то же.

Коллектор может существовать без гидрострелки, если система простая и гидравлически стабильная. А гидрострелка без продуманного распределения по веткам не решит вопросы настройки всей котельной сама по себе.

Какие проблемы возникают при неправильной установке

Ошибки чаще всего связаны не с самой идеей гидрострелки, а с тем, что ее применяют без расчета и без понимания, зачем она вообще нужна в конкретной схеме.

• ставят гидрострелку в простую систему без необходимости;

• не учитывают реальный расход котлового и потребительских контуров;

• подбирают неправильный диаметр и объем разделителя;

• используют гидрострелку как замену нормальной балансировке;

• не увязывают ее с коллектором и насосной группой;

• ожидают, что она автоматически решит все проблемы с температурой.

Если гидрострелка установлена без расчета, система может не стать стабильнее, а наоборот — начать хуже прогреваться, терять температуру на подаче или сложнее настраиваться.

Как понять, нужна ли гидрострелка именно вам

Для этого нужно оценить не название оборудования, а реальную схему отопления. Важно понимать, сколько контуров у вас работает, сколько в системе насосов, совпадают ли расходы и есть ли у контуров разные режимы работы.

Если система небольшая и линейная, гидрострелка обычно не нужна. Если же котельная многоконтурная, а потребители работают независимо и с разным расходом, разделитель может быть оправдан.

Что выбрать для частного дома

Для большинства частных домов вопрос решается не модой на гидрострелку, а конфигурацией отопления. В домах с одним котлом и одной несложной радиаторной линией без нее часто можно спокойно обойтись. В более сложных системах с теплым полом, бойлером, несколькими этажами и независимыми насосами она может быть полезной частью схемы.

Правильное решение — сначала оценить гидравлику всей системы, а уже потом выбирать оборудование. Тогда станет понятно, нужна ли гидрострелка, или стабильную работу можно получить более простой и дешевой схемой.
