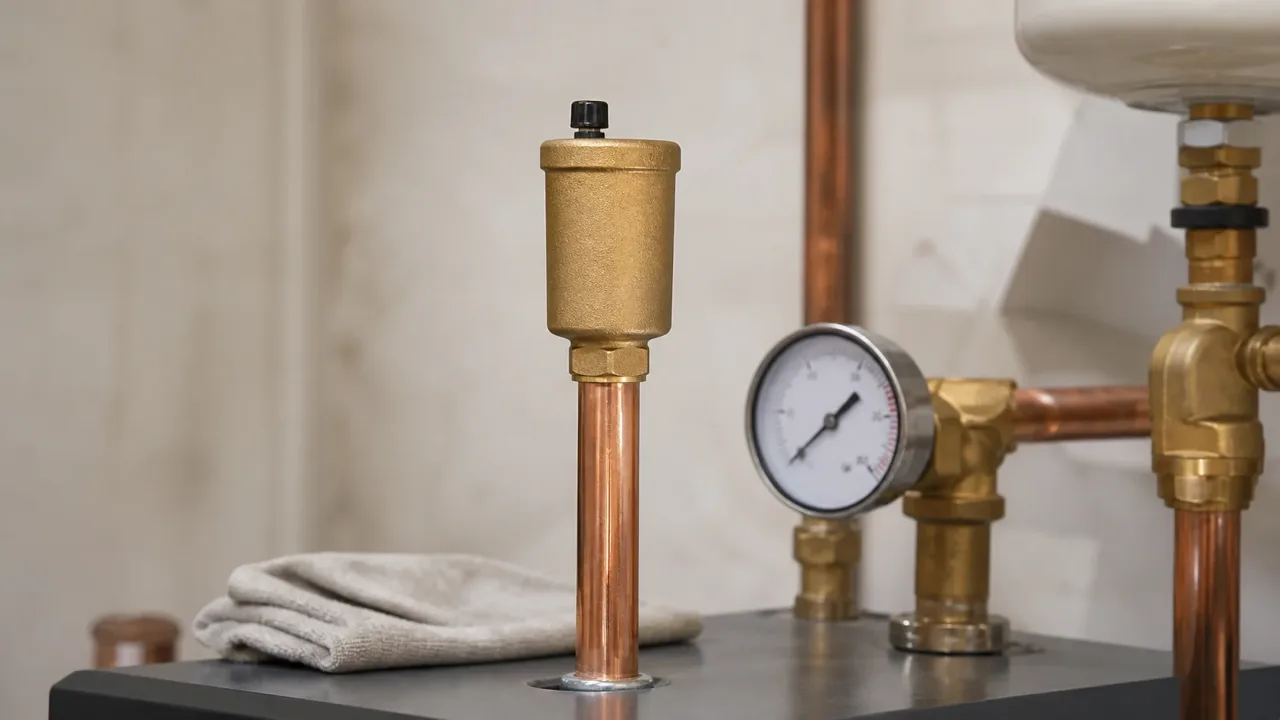

Как проверить автоматический воздухоотводчик отопления перед запуском

Проверить автоматический воздухоотводчик отопления перед запуском можно по его положению, герметичности, состоянию выпускного колпачка и фактическому удалению воздуха во время заполнения. Исправный прибор устанавливается вертикально, не имеет коррозии и подтёков, выпускает скопившийся воздух, а после подъёма поплавка закрывает выпуск воды.

Откручивать корпус под давлением нельзя. Если воздухоотводчик течёт, его временно изолируют предусмотренным способом и обслуживают только после охлаждения, отключения участка и сброса давления — либо снимают через штатный сервисный клапан, если он действительно установлен и исправен.

Важно: положение верхнего колпачка зависит от модели. У обычного клапана его часто ослабляют для автоматического выпуска, а гигроскопический защитный колпачок отдельных серий работает в затянутом состоянии. Сначала найдите маркировку и инструкцию.

Как работает автоматический воздухоотводчик

Внутри корпуса находится поплавок и выпускной механизм. Когда камера заполнена водой, поплавок поднят и клапан закрыт. При накоплении воздуха уровень воды падает, поплавок опускается и открывает выпуск. После удаления воздуха вода снова поднимает поплавок.

• при заполнении прибор удаляет крупные воздушные скопления;
• в работе выпускает воздух, выделяющийся из теплоносителя;
• не заменяет ручные краны на радиаторах во всех схемах;
• не удаляет растворённые газы мгновенно;
• чувствителен к грязи, шламу и накипи;
• может подсасывать воздух при отрицательном давлении, если система спроектирована неправильно.

Caleffi описывает поплавковые воздухоотводчики как устройства для коллекторов, труб и закрытых систем; модели с сервисным обратным клапаном можно заменить без полного опорожнения контура. Источник: Caleffi, Automatic air vent for heating systems and radiators.

Где искать воздухоотводчики в системе

• на группе безопасности котла;
• в верхних точках стояков;
• на гидравлическом разделителе;
• на воздушном сепараторе;
• на коллекторах тёплого пола;
• около бойлера косвенного нагрева;
• на участках, где по проекту скапливается воздух;
• внутри котла — только с сервисным доступом по инструкции.

Просто поставить клапан на любой горизонтальной трубе недостаточно. Воздух должен физически попадать в его камеру, поэтому место и направление потока определяет проект.

Почему прибор должен стоять вертикально

Поплавок движется под действием силы тяжести. При наклоне он может задевать корпус, не закрывать выпуск или вообще не реагировать на воздух.

• проверить вертикаль корпуса уровнем;
• не выравнивать прибор чрезмерным доворотом резьбы;
• не нагружать его трубой или кабелем;
• не размещать выпуском вниз;
• оставить доступ для осмотра и замены.

Какие типы колпачков встречаются

Верхняя деталь не всегда является простым винтом. Бывают обычный колпачок, гигроскопический защитный элемент, антикапельная версия и ручной запорный колпачок.

• Обычный: для автоматической работы часто оставляют в положении, указанном производителем.
• Гигроскопический: волокна увеличиваются при намокании и ограничивают утечку.
• Антикапельный: уменьшает последствия случайного выхода воды.
• Транспортный или испытательный: может герметично закрывать выпуск и требует замены перед эксплуатацией.

В инструкции Caleffi для одной серии гигроскопический колпачок затягивают рукой для штатной автоматической работы; производитель отдельно предупреждает, что правила зависят от конструкции. Источник: Caleffi High Capacity Automatic Air Vent.

Внешний осмотр перед запуском

1. Остудите систему и обеспечьте безопасное освещение.
2. Найдите точную модель и прочитайте маркировку.
3. Проверьте вертикальность корпуса.
4. Ищите зелёный налёт, ржавчину, трещины и известковые следы.
5. Осмотрите резьбовое соединение и сервисный клапан.
6. Проверьте колпачок по инструкции модели.
7. Убедитесь, что возможная капля не повредит котёл и электронику.

Признаки старой утечки

• белый известковый след на корпусе;
• зелёная или синяя коррозия латуни;
• ржавчина на соседнем крепеже;
• влажная теплоизоляция;
• потёк на котле или коллекторе;
• регулярное падение давления;
• закрученный до упора обычный колпачок после прошлой течи.

Высохший налёт — не косметика, а признак нарушения герметичности. Перед сезоном лучше заменить ненадёжный прибор, чем ждать течи на горячей системе.

Что проверить в сервисном клапане

Некоторые воздухоотводчики установлены через подпружиненный отсечной клапан: при снятии корпуса он перекрывает воду. Но наличие шестигранника или переходника не доказывает, что это сервисный клапан.

• идентифицировать элемент по каталогу;
• проверить совместимость с воздухоотводчиком;
• не полагаться на закисший старый механизм;
• подготовить ручное перекрытие и сброс давления;
• не снимать корпус над электрической платой;
• после замены проверить герметичность.

Как проверить работу во время заполнения

Систему заполняют медленно по проектной схеме, чтобы воздух выходил через предусмотренные точки. Быстрый поток дробит воздух на пузырьки и разносит их по контурам.

1. Откройте нужные клапаны и контуры по инструкции.
2. Установите воздухоотводчик в рабочее положение.
3. Медленно подавайте теплоноситель.
4. Слушайте кратковременный выход воздуха.
5. Контролируйте давление по манометру.
6. Удалите воздух из радиаторов и коллекторов отдельно.
7. После заполнения убедитесь, что из выпуска не идёт вода.

Нормально ли шипение при заполнении

Кратковременное шипение воздуха нормально. Постоянное шипение после заполнения может означать продолжающееся поступление воздуха, слишком низкое давление, неправильное место установки или негерметичность системы.

• следите, прекращается ли звук после стабилизации;
• не закручивайте колпачок автоматически, не выяснив причину;
• проверьте давление на холодной системе;
• осмотрите всасывающую сторону насоса;
• проверьте расширительный бак;
• ищите микропротечки и частую подпитку.

Почему воздухоотводчик течёт

• грязь или окалина попала под выпускной клапан;
• поплавок заклинил;
• уплотнение износилось;
• корпус установлен с наклоном;
• превышено рабочее давление или температура;
• замёрзшая вода повредила корпус;
• гигроскопический элемент выработал ресурс;
• течь идёт не из выпуска, а из резьбы снизу.

Что делать при активной течи

1. Отключить нагрев и насос безопасным способом.
2. Не касаться горячего корпуса голой рукой.
3. Закрыть выпуск колпачком, если это предусмотрено.
4. Изолировать участок штатными кранами.
5. Остудить и сбросить давление.
6. Защитить электрические элементы от воды.
7. Заменить прибор или обслужить по инструкции.

Подставленная банка не является ремонтом: вода может внезапно пойти сильнее, а открытая ёмкость испаряется и повреждает оборудование.

Можно ли чистить автоматический воздухоотводчик

Разборку допускают только для обслуживаемой модели. Часть компактных устройств производитель предписывает менять целиком. Нельзя вскрывать горячий корпус на работающей системе.

• отключить и остудить участок;
• подтвердить нулевое давление;
• снять прибор по инструкции;
• не царапать седло металлическим инструментом;
• не растягивать пружину и не гнуть поплавок;
• заменить повреждённые уплотнения штатными;
• проверить работу и герметичность после сборки.

Когда прибор лучше заменить

• есть коррозия или трещина корпуса;
• повторная течь после очистки;
• поплавок или клапан повреждён;
• модель не соответствует температуре и давлению;
• выпуск постоянно приходится закрывать;
• запасные части не предусмотрены;
• прибор расположен над электроникой без безопасной защиты.

Почему после выпуска воздуха падает давление

При удалении воздушной подушки давление на холодной системе может измениться, и иногда требуется штатная подпитка. Но регулярное заметное падение указывает на утечку, неисправный расширительный бак или постоянное накопление газа.

1. Зафиксировать холодное давление.
2. Удалить воздух из всех предусмотренных точек.
3. Подпитать до значения из инструкции.
4. Прогреть и проверить рост давления.
5. После остывания сравнить показания.
6. При повторном падении искать причину, а не подпитывать ежедневно.

Почему воздух появляется снова

• система часто подпитывается свежей водой;
• есть микропротечка на участке разрежения;
• расширительный бак настроен неправильно;
• насос установлен в неблагоприятной точке;
• пластиковая труба пропускает кислород, если нет барьерного слоя;
• теплоноситель перегревается или кавитирует;
• не хватает сепаратора микропузырьков;
• контуры заполнены слишком быстро.

Как проверить после запуска отопления

1. Прогреть систему до рабочего режима.
2. Осмотреть воздухоотводчик сухой салфеткой.
3. Проверить давление и шум в насосе.
4. Удалить остаточный воздух из радиаторов.
5. Повторить осмотр после полного остывания.
6. Записать давление и дату проверки.

Ошибки при эксплуатации

• универсально ослаблять любой колпачок;
• выкручивать корпус под давлением;
• ставить прибор горизонтально;
• замазывать выпуск герметиком;
• игнорировать известковый налёт;
• ежедневно подпитывать систему без поиска утечки;
• ставить воздухоотводчик в месте подсоса воздуха;
• закрывать устройство несъёмной отделкой.

Короткий вывод

Исправный автоматический воздухоотводчик стоит вертикально, соответствует рабочему давлению и температуре, выпускает воздух при заполнении и остаётся сухим после подъёма поплавка. Колпачок настраивают только по инструкции конкретной модели. Любую разборку выполняют на охлаждённом, изолированном и разгерметизированном участке.
