Как оформить проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие оформляют как рассчитанный противопожарный узел: вокруг сертифицированной трубы сохраняют указанное производителем расстояние до горючих конструкций, отверстие ограничивают и защищают негорючими элементами, обеспечивают поддержку дымохода и не размещают стык внутри перекрытия.

Размер узла нельзя выбирать только по наружному диаметру сэндвич-трубы. Он зависит от топлива, температуры дымовых газов, класса и маркировки дымоходной системы, толщины перекрытия, способа вентиляции разделки и инструкции отопительного прибора. Самодельный короб, плотно набитый случайной ватой, не является подтверждённой проходкой.

Критическое правило: паспорт печи или котла, монтажная инструкция дымохода и актуальные противопожарные нормы должны описывать совместимое решение. Если документов на трубу нет, безопасный размер проходки подтвердить невозможно — систему нужно идентифицировать или заменить.

Почему проходка является отдельным пожарным узлом

Внутри перекрытия дерево плохо охлаждается и не видно при обычном осмотре. Многолетний нагрев способен постепенно снижать температуру воспламенения древесины, а дефект стыка — выпускать горячие газы прямо в закрытую полость.

• тепло передаётся излучением, конвекцией и через металл;
• пыль и отделка в полости могут быть горючими;
• скрытый стык сложнее контролировать;
• усадка дома и вибрация смещают трубу;
• конденсат вызывает коррозию оболочки;
• ошибка проявляется после многих циклов нагрева.

Какие исходные данные нужны

• тип и мощность отопительного прибора;
• топливо и максимальная температура дымовых газов;
• марка и температурный класс дымохода;
• требуемое расстояние до горючих материалов;
• наружный диаметр и толщина изоляции;
• направление сборки и способ отвода конденсата;
• толщина и конструкция перекрытия;
• расположение балок и несущих элементов;
• схема опор, растяжек и кровельного прохода.

Где искать допустимое расстояние до дерева

Первый источник — маркировка и инструкция конкретной дымоходной системы, второй — инструкция прибора, третий — действующие требования пожарной безопасности и проект. Берут наиболее жёсткое совместимое условие.

СП 7.13130.2013 включён МЧС России в перечень сводов правил по пожарной безопасности. Раздел 5 регулирует пожарную безопасность отопления, печей и дымовых труб. Источник: МЧС России, своды правил.

Не переносите размер из чужой фотографии: разные сертифицированные системы имеют разные безопасные расстояния и комплектующие.

Почему у разных дымоходов разные проходки

• кирпичный канал отдаёт тепло иначе, чем металлический сэндвич;
• толщина и плотность изоляции сэндвича различаются;
• газ, масло и твёрдое топливо имеют разные режимы;
• одна система использует вентилируемую пластину, другая — короб;
• различаются допустимые опоры и ориентация элементов;
• маркировка определяет рабочую температуру и стойкость к возгоранию сажи.

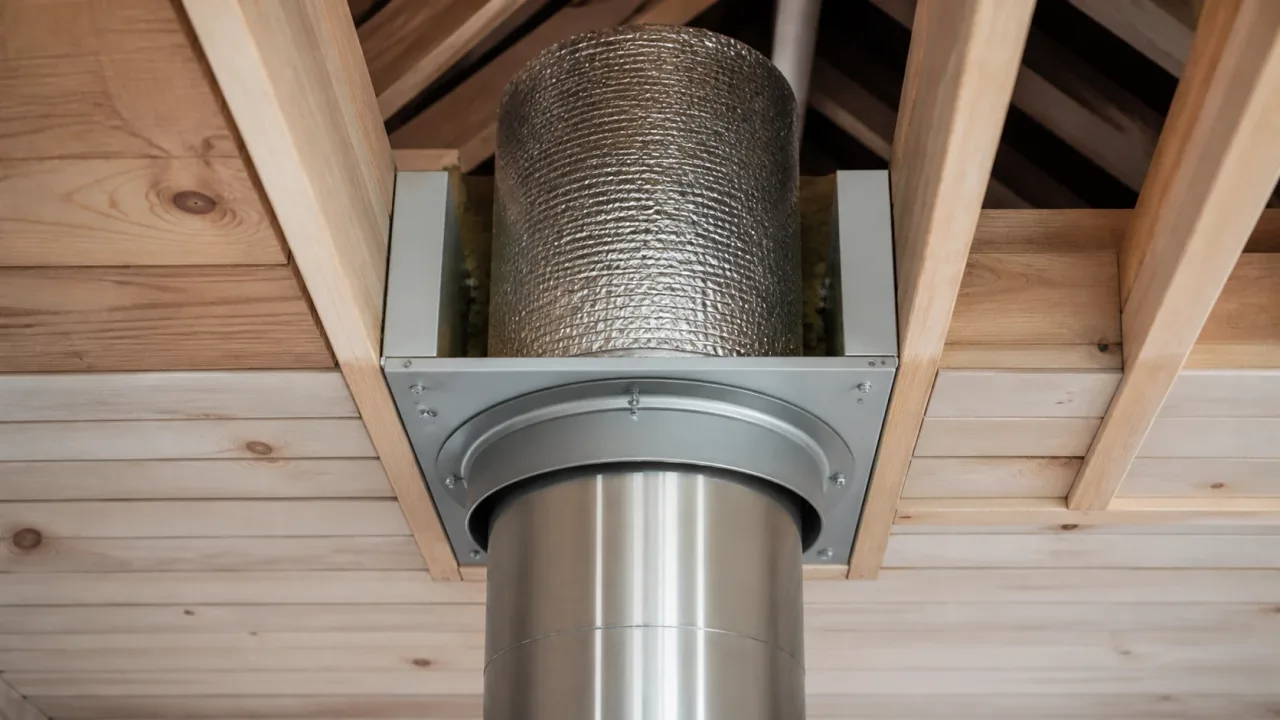

Что такое потолочно-проходной узел

ППУ — комплект для организации отверстия в потолке и перекрытии. Он может включать короб, декоративную и противопожарную пластины, опорный элемент, крепёж и изоляционные детали. Наличие коробки из металла само по себе не подтверждает соответствие конкретному дымоходу.

• проверить совместимый диаметр;
• сверить материал и допустимую температуру;
• уточнить, требуется ли вентиляция полости;
• проверить схему заполнения или пустого зазора;
• использовать штатные опоры и пластины;
• не заменять детали похожими по размеру.

Почему нельзя делать стык внутри перекрытия

Стык — потенциальное место разгерметизации и коррозии. Он должен оставаться видимым и доступным для осмотра. Через перекрытие проводят цельный участок, а соединения размещают выше или ниже узла в пределах, разрешённых инструкцией.

В инструкции Schiedel для двухконтурной системы ICID Plus отдельно указано: соединения секций не должны находиться внутри зоны пола или потолочных балок. Источник: Schiedel ICID Plus Installation.

Можно ли проводить одностенную трубу через дерево

Как правило, через горючее перекрытие применяют предусмотренный производителем изолированный участок. Одностенная труба имеет высокую температуру поверхности и используется только там, где это допускают проект, расстояния и защита.

• не превращать одностенную трубу в сэндвич самодельной обмоткой;
• не начинать сэндвич внутри перекрытия;
• не смешивать внутренние трубы и оболочки разных брендов;
• не закрывать переход декоративным коробом без осмотра;
• ориентировать элементы по схеме отвода конденсата.

Как выбрать место между балками

Лучше провести трубу в свободном пролёте без вырезания несущих элементов. Смещение печи или использование проектных отводов иногда безопаснее, чем ослабление балки.

1. Найти балки и скрытые коммуникации.
2. Нанести ось дымохода от патрубка до кровли.
3. Проверить расстояния по всей высоте.
4. Согласовать изменение балок с конструктором.
5. Проверить доступ на чердаке и кровле.
6. Учесть опоры, а не подвешивать весь вес на печь.

Как рассчитать размер отверстия

От наружной стенки дымохода в каждую сторону откладывают требуемое для этой системы расстояние до ближайшей горючей детали. Затем добавляют размеры штатной рамы и допуски монтажа.

• учесть балки, доски пола, подшивку и утеплитель;
• не считать металлический лист заменой воздушного расстояния;
• проверить диагонали и вертикальность;
• оставить место для движения трубы при нагреве;
• не заполнять требуемый зазор горючей отделкой;
• сделать шаблон узла до резки перекрытия.

Какие материалы допустимы в узле

Используют элементы, предусмотренные системой, и негорючие материалы с подтверждёнными характеристиками для рабочей температуры. Слово «огнестойкий» в рекламе не заменяет документацию.

• штатные пластины и опорные элементы;
• негорючие плиты нужной температуры применения;
• изоляция, указанная изготовителем дымохода;
• металлический крепёж;
• совместимые герметики только в разрешённых местах;
• огнезаделка, если узел пересекает нормируемую преграду.

Почему обычная минвата может не подойти

Минеральная основа негорючая, но связующее, фольга, плотность и температурный диапазон различаются. Плотная набивка также способна ухудшить предусмотренное охлаждение дымохода.

• проверять температуру применения продукта;
• не использовать утеплитель с неизвестным связующим;
• не набивать вентиляционный зазор;
• не применять монтажную пену;
• не закрывать узел пароизоляцией вплотную к трубе;
• следовать разрезу узла из инструкции.

Разметка прохода

1. Установить отопительный прибор в проектное положение.
2. Спроецировать ось дымохода отвесом или лазером.
3. Нанести наружный размер трубы.
4. Добавить требуемое расстояние до горючих элементов.
5. Проверить положение балок с обеих сторон.
6. Собрать сухой макет проходного узла.
7. Только после проверки вырезать отделку.

Монтаж рамки и проходного короба

Обрамление отверстия выполняют без самовольного ослабления перекрытия. Короб крепят по инструкции, обеспечивая требуемый зазор и поддержку.

1. Защитить помещение от пыли и стружки.
2. Сформировать ровное отверстие проектного размера.
3. Установить предусмотренные поперечины и раму.
4. Закрепить проходной узел штатным крепежом.
5. Проверить вертикальность и расстояния со всех сторон.
6. Не закрывать полость до инспекции.

Опора дымохода и температурное расширение

Вес верхних секций и оголовка передают на предусмотренную опорную систему, а не на патрубок печи. Дымоход удлиняется при нагреве, поэтому жёсткое защемление вызывает деформацию стыков.

• использовать опорную пластину или кронштейн системы;
• не затягивать трубу случайным хомутом в проходке;
• соблюдать расстояния между стеновыми креплениями;
• учитывать высоту над кровлей и ветровую нагрузку;
• оставлять предусмотренное движение;
• проверять опоры после первых топок.

Пароизоляция, утеплитель и отделка потолка

Горючие плёнки и утеплители нельзя подводить к горячей трубе вопреки проекту. Их отводят и оформляют через совместимый негорючий узел, сохраняя герметичность ограждения там, где это требуется.

• не приклеивать плёнку к дымоходу бытовым скотчем;
• не закрывать вентиляционные отверстия декоративной накладкой;
• не ставить пластиковую вагонку в опасный зазор;
• не прокладывать рядом электрические кабели;
• сохранить доступ для периодического осмотра.

Проход через холодный чердак

На чердаке проверяют непрерывность изолированной системы, расстояния до стропил и складируемых вещей, защиту от случайного касания и доступность осмотра.

• не прислонять к трубе утеплитель и коробки;
• ограждать горячую поверхность в проходной зоне;
• не сушить вещи около дымохода;
• проверять следы конденсата и коррозии;
• обеспечить освещение и безопасный подход;
• не скрывать стыки несъёмной облицовкой.

Ошибки при сборке сэндвич-дымохода

• переворачивать секции относительно схемы конденсата;
• оставлять стык в перекрытии;
• смешивать несовместимые диаметры и марки;
• фиксировать стык саморезом в непредусмотренном месте;
• нарушать внутреннюю трубу при креплении;
• опирать весь стояк на печь;
• уменьшать проходное сечение переходником;
• считать фольгу полноценной противопожарной защитой.

Что проверить до первой топки

1. Совпадает ли система с паспортом прибора.
2. Есть ли маркировка и документы на секции.
3. Нет ли стыков внутри перекрытия.
4. Соблюдены ли расстояния до дерева.
5. Не закрыты ли вентиляционные зазоры.
6. Надёжны ли опоры и соединения.
7. Свободны ли канал и оголовок.
8. Принял ли узел компетентный специалист.

Первый прогрев и температурный контроль

Первые топки проводят в щадящем режиме по инструкции прибора. Контролируют запах, дым, деформации и температуру доступных поверхностей, но бытовой термометр не заменяет подтверждение противопожарного расстояния.

• не оставлять прибор без наблюдения;
• не выводить сразу на максимальную мощность;
• осмотреть узел сверху и снизу;
• проверить дерево и отделку на потемнение и запах;
• после остывания проверить крепления и стыки;
• при аномалии прекратить эксплуатацию.

Периодический осмотр

• перед каждым отопительным сезоном;
• после сильного перегрева или возгорания сажи;
• после ремонта кровли и перекрытия;
• после усадки деревянного дома;
• при появлении запаха нагретой древесины;
• при коррозии, конденсате или смещении трубы;
• после замены отопительного прибора.

Короткий вывод

Безопасный проход дымохода через деревянное перекрытие собирают только для идентифицированной системы и конкретного отопительного прибора. Требуемое расстояние до дерева сохраняют со всех сторон, стык выводят из перекрытия, дымоход опирают штатно, а вентиляционные зазоры не набивают случайным утеплителем. Узел принимают до закрытия отделкой.
